생체별의 화려한 귀환 이엠텍 바이오스타 RACING B250 GT3 메인보드 1부


다크묵향

조회 : 605
작성일 : 2017/02/28 08:34
간편 URL : http://www.bodnara.co.kr/bbs/bbs.html?D=20&num=132968
트위터    페이스북


3년전? 어느날 대한민국에서 사라졌던 바이오스타 메인 보드가 다시 돌아왔습니다.
지금도 샌디2500K TP67XE 바이오스타 보드를 메인으로 사용을 하고 있어서 귀환이 더욱 반갑게 느껴집니다.

바이오스타 보드는 3번 사용해 봤습니다.

첫번째 보드는 너무 오래되서 기억이 안나네요...

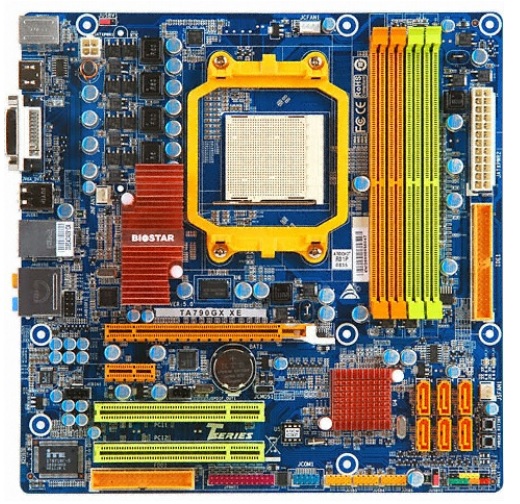

두번째 보드는 헤네브 변신보드 TA790GX XE 였습니다. 이때 오버클럭을 알게되었습니다.
저렴한 가격대에 변신,오버,그리고 무엇보다 처음으로 전원,리셋 버튼이 달려있는 메인보드 사용이었죠.




세번째 보드는 지금 샌디2500K를 실사용중인 TP67XE 메인 보드 입니다.
무난한 오버능력 그리고 가성비로 아직도 평이 좋은 메인보드중 하나라고 생각 합니다.

실사용하면서 가성비를 직접 체험을 해보았기 때문인지 저에게는 아직도 좋은 기억이 많이 남아있는 바이오스타 메인보드 입니다.
처음 작성하는 메인보드 필드 테스트 입니다. 많이 부족하더라도 양해 바랍니다.(__)

이엠텍 바이오스타 RACING B250 GT3 메인보드 다나와 최저가




바이오스타 인텔 전용 RACING 보드는 5가지 제품이 있습니다. 그중에서 제일 작고 막내인 RACING B250 GT3 M-ATX 메인보드 입니다.



-제품 스펙-


출처:다나와



-제품포장 상태-


박스 전면
제품박스도 상당히 신경을 쓴 모습이 보입니다. 카본무늬에 고급스러움이 묻어납니다.
믿음이 가는 3년 무상 스티커 그리고 바이오스타 홈페이지에 제품 시리얼을 입력하면 월드오브 탱크 쿠폰을 주는 이벤트를 알려주는 스티커가 붙어 있습니다.



박스 측면




 박스 뒷면
제품의 특징 그리고 명칭 부분이 자세히 적혀 있습니다.






-제품 구성품-

위쪽에 RACING B250 GT3 메인보드가 보입니다.




RACING B250 GT3 메인보드가 들어있는 위부분을 빼내면 박스 안쪽에 구성품이 보입니다.




그럼 구성품을 한번 보고 가겠습니다.




RACING B250 GT3 메인보드가 보입니다.




사타3 케이블 4개가 들어 있습니다.



추가적인 LED 튜닝을 위한 RGB LED 연결 케이블과 사용 메뉴얼이 있습니다.

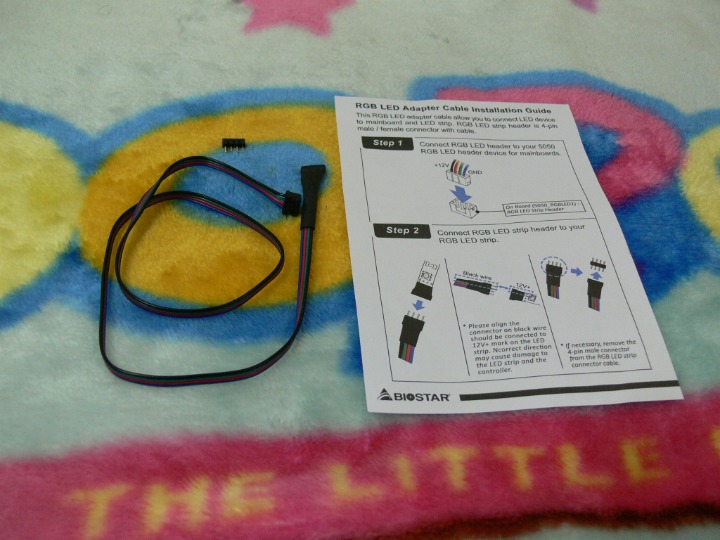

RGB LED 연결 케이블(4핀),연결 커넥터(4핀)가 보입니다.



사용자 메뉴얼,메인보드 I/O쉴드가 있습니다.
아쉽게도 설명서에는 한글은 없습니다.




드라이버,소프트웨어 DVD(이쁜 RACING 스티커라도 하나 들어있기 바랬는데 조금 아쉽더군요.ㅎㅎ;;)



-제품외형 확인-

Fashion Matte Black 처리된 PCB 사용으로 습기에 강하고 레이싱 분의기가 나는 색상조합 그리고 카본무늬 처리된 방열판은 깔끔한 인상을 줍니다.



분위기를 살려줄 RACING LED




1개의 시스템 쿨러 커넥터,2개의 VIVID LED Design 추가적으로 온보드 LED와 연동되는 RGB LED 4핀 커넥터




메인보드 8핀 보조전원

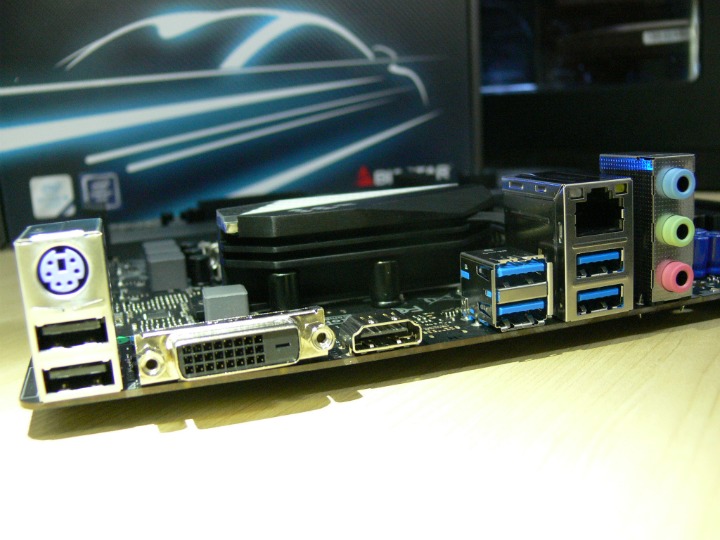

후면을 보면
PS/2포트 1개
USB 2.1 2개
DVI-D (1920x1200 @60Hz)
HDMI 1.4(4096x2160 @30Hz)
USB 3.1 Gen1 4개
Intel i218V GbE LAN
7.1-CH HD 오디오 커넥트가 있습니다.



쉴드로 안전하게 보호된 리얼텍 AL887 HD Audio Codec 그리고 다중 레이어 PCB 디자인으로 노이즈 발생을 사전에 차단
더좋은 사운드 품질을 위한 오디오 전용 캐퍼시터 사용,외곽에는 7개의 RGB LED가 있습니다.




전면 오디오 연결 단자 100dB급의 강력한 출력으로 전면 오디오 연결로도 최상급의 게이밍 사운드 제공
시스템 팬 4핀 커넥터 2개




2개의 전면 USB2.0,1개의 USB3.1 커넥터




바이오스 변환 스위치




교체가 가능한 듀얼 바이오스 제공(바이오스 문제로 걱정할일은 없을듯 합니다.)




전면 패널 연결 커넥터



총 6개의 SATA3 커넥터(LOTES제품




M-ATX 메인보드 이지만 4개의 메모리 슬롯을 제공하며,최대 64GB지원 DDR4 2400(OC)사용가능 XMP를 지원 합니다.




RGB LED가 장착된 전원부 방열판




서멀 패드가 부착되어 있습니다.

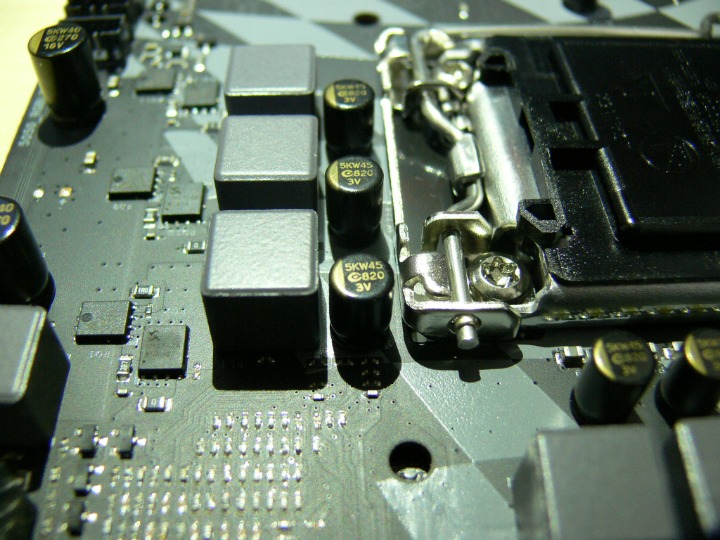

전원부는 7페이즈로 구성되어 있습니다.




4페이즈

3페이즈

블랙색상의 고급 Solid Caps 사용




2개의 PCI Express 3.0을 지원하며 위쪽은x16, 아래x16(CrossFire X사용시x4)중앙은 PCI-E 1배속 2개 총4개의 슬롯이 있으며,
AMD 그래픽 카드 CrossFire X를 지원 합니다.




2개의 M.2 커넥터를 지원 합니다.Intel 3D 크로스포인트 기반 옵테인(Optane)지원




위쪽 M.2 (32Gb/s,NVMe) 커넥터




아래쪽 M.2 (16Gb/s,STAT/PCIe) 커넥터




B250 칩셋 방열판 제거가 생각보다 쉽지 않아서 칩셋을 볼수 없었습니다.^^;;



쉴드로 안전하게 보호되어 있는 Inter사의 Gigabit LAN

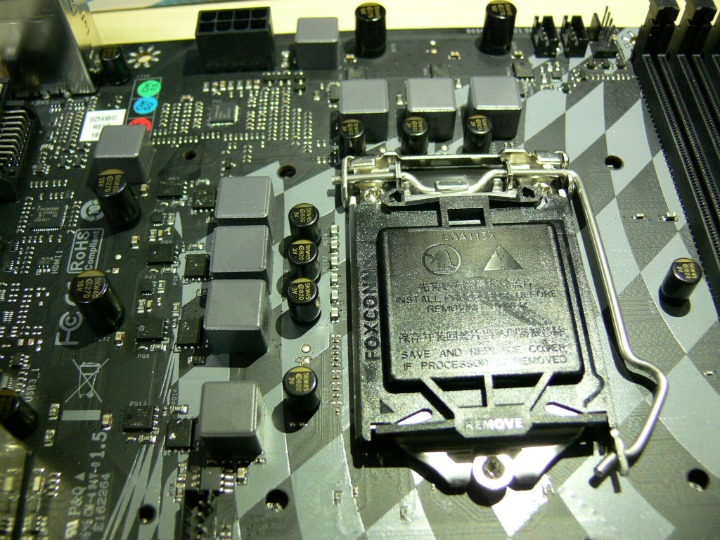

LGA 1151 소켓 CPU소켓은 폭스콘을 사용하고 있습니다.

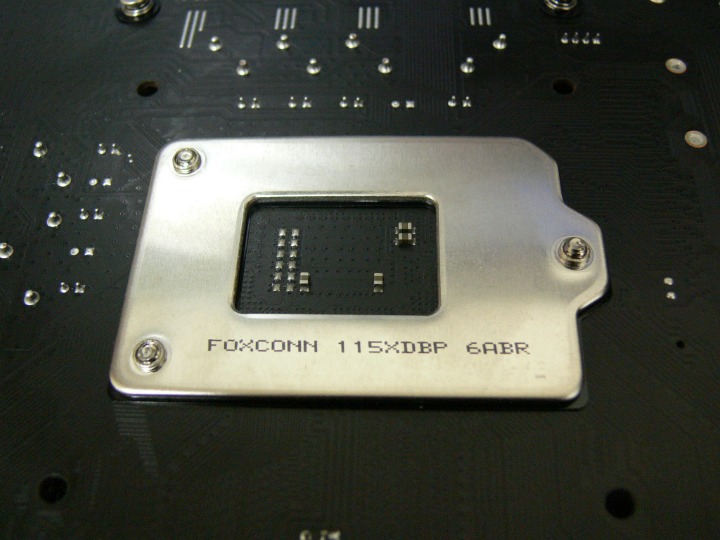

메인보드 후면 마감이 상당히 깔끔한것을 볼수 있습니다.

외관을 살펴보니 PCB,각종 부품들에 신경을 많이 쓴것을 알수 있었습니다.


 2부에서 뵙겠습니다.
