DPI533-SATA 출시일 : 2003/05
[박스] [내용물] [제품전면] [백패널]
제품 기본 정보 보드나라 리뷰 평가
  구분 Server Board
  최대FSB 0
  칩셋제조사 Intel
  메인칩셋 Intel E7505
  브랜드명 Iwill
  원제조사 Iwill
  판매사 Rex Technology
준비중입니다
평가해주세요~~

평균 8.30 ( 47 명 투표)

제품소개



Iwill의 워크스테이션 메인보드인 DPI533시리즈 중의 하나인 DPI533-SATA가 출시되었다. Intel의 E7505 칩셋을 사용하여 533MHz의 XEON 프로세서를 지원하며 듀얼채널 메모리를 구성할 수 있고 DDR266(PC2100) 메모리를 공식지원하며 ECC메모리를 사용할 수 있고 최대 8GB까지 메모리 확장이 가능하며 S-ATA와 ATA-133 RAID로 구성된 제품이다. AGP Pro 슬롯을 갖추고 AGP 4X / 8X를 지원하여 AGP Pro 슬롯을 필요로 하는 워크스테이션용 그래픽 카드를 장착할 수 있고 Gigabit 이더넷 컨트롤러, 6채널 사운드와 SPDIF 출력을 갖췄다.
[Intel E7505 칩셋]

Intel의 E7505 칩셋을 장착하여 533MHz의 Intel XEON 프로세서를 지원하며 듀얼채널 메모리, AGP 8X를 지원한다. ECC 메모리를 사용할 수 있다.

[Dual CPU 소켓]

Intel의 서버 및 워크스테이션용 CPU인 XEON 프로세서를 사용할 수 있으며 듀얼 CPU를 지원한다.



전원부는 4-Phase 구조로 되어있으며 MOSFET에 길다란 방열판을 달아 전원의 발열을 줄일 수 있도록 구성하고 있다. EPS 규격을 사용하여 EPS 12V 커넥터(24-Pin)와 8V 커넥터(8-Pin)를 사용하기 때문에 EPS 지원 파워 서플라이가 필요하다.

[메모리 슬롯]

메모리는 듀얼채널로 구성할 수 있으며 이를 위해 슬롯의 색을 다르게 표시하고 있다. 채널별로 색깔이 다르기 때문에 듀얼채널 구성시는 메뉴얼을 참고하기 바란다. ECC 메모리를 지원하며 PC1600 / PC2100 DDR SDRAM을 지원하며 슬롯당 2GB까지 최대 8GB까지 메모리를 장착할 수 있다.

[Gigabit Ethernet Controller]

이더넷 컨트롤러는 Intel 82540EM을 장착해 Gigabit Lan을 지원하며 Gigabit Lan으로 구성하여 장시간의 동작에도 안정적으로 움직일 수 있도록 별도의 방열판을 부착해 발열을 최소화하였다.

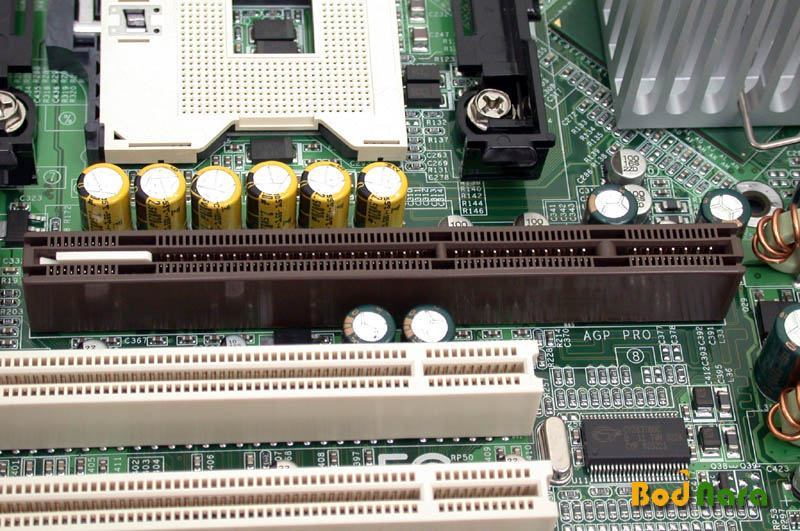

[AGP Pro 슬롯]

DPI533 시리즈에는 AGP Pro 슬롯이 제공되어 AGP Pro 슬롯을 필요로 하는 일부 전문가용 그래픽 카드를 사용할 수 있도록 구성하였다. 1.5V 규격의 AGP 4X / 8X 지원 그래픽 카드를 사용할 수 있으나 3.3V를 사용하는 AGP 1X / 2X 그래픽 카드는 장착할 수 없다.

사우스브릿지로 ICH4가 사용되어 ATA-100과 USB 2.0을 지원하며 PROMIS사의 PDC20378 칩셋을 사용해 S-ATA 2개 채널과 하나의 RAID용 IDE 커넥터를 추가로 제공하고 있다. 사운드는 Analog Device사의 AD1980 칩셋을 달아 6채널 사운드와 SPDIF 출력을 지원한다.

Iwill의 DPI533에는 메인보드, 사용자 메뉴얼, 드라이버 CD, FDD/IDE 케이블, S-ATA 케이블 2개, S-ATA 파워 케이블,  백패널, CPU 쿨러걸이 2개, 여분의 메인보드 점퍼가 들어있다.





제품사양

  구분   Server Board
  제품명   Iwill DPI533-SATA
  CPU 지원   Pentium4 Xeon
  최대FSB지원   0
  메인칩셋   Intel Intel E7505
  Memory Support   Dual Channel DDR SDRAM PC1600 / PC2100
  Memory Max   8GB
  Memory Slot   4EA
  AGP Slot   AGP 4X / 8X, AGP Pro
  64bit PCI Slot   None
  32bit PCI Slot   5EA
  SCSI Controller   None
  SCSI Channel   None
  IDE Controller   ATA-100 / ICH4
  Ethernet Controller   Intel 82540EM 10/100/1000 Gigabit Ethernet Controller
  Form Factor   ATX
  Power Solution   EPS 12V / ATX 12V
  ETC   S-ATA, ATA-133 RAID / Promise PDC20378
