AOpen에서 Intel의 i875P 칩셋을 장착한 캔터우드
메인보드인 AX4C Max를 출시하였다. FSB 800MHz 펜티엄4 CPU를 지원하고 듀얼채널 DDR400(PC3200) 메모리를
지원하며 메모리 최적화 기술인 PAT를 지원하고 ECC 메모리를 사용할 수 있으며 AGP 8X를 지원하고 ICH5R 칩셋을 달아
8개의 USB 포트 제공, S-ATA RAID를 지원하며 6채널 사운드, 기가비트 이더넷, IEEE 1394, S-ATA /
ATA-133 등의 기능을 지원하기 위한 칩셋들이 모두 온보드화 되어 있다.
 |
| [i875P 칩셋
쿨러] |
FSB 800MHz CPU를 지원하기 위해서 노스브릿지에 상당한 크기의 방열판과
쿨러가 사용되었다. 투명한 색의 쿨러가 웬지 고휘도 LED가 들어있을 것 같지만 실제로는 그냥 투명 쿨러다.
 |
| [Intel
i875P] |
캔터우드라 불리는 Intel i875P 칩셋이 사용되었는데 FSB 800MHz
펜티엄4 CPU와 듀얼채널로 DDR400 메모리를 사용할 수 있으며 PAT라는 기술로 메모리 성능을 높일 수 있다. 또한 AGP
8X를 지원하며 CSA를 통해 Gigabit Lan을 사용한다는 것이 특징이다. 그러나 윌라멧 코어의 FSB 400MHz의 CPU들을
지원하지 않으므로 윌라멧 계열 사용자들에게는 CPU의 업그레이드도 수반되어야 한다는 이중부담이 있다. 하지만 FSB 400MHz의
노스우드 코어의 CPU는 이상없이 지원한다.
 |
| [듀얼채널 메모리
슬롯] |
듀얼채널 DDR400(PC3200) 메모리 지원과 PAT라는 메모리 최적화
기술을 통해 다른 메인보드 칩셋에 비해 높은 메모리 성능을 보여준다. 슬롯당 1GB씩 최대 4GB까지 메모리를 확장할 수 있으며
ECC 메모리를 사용할 수 있다는 것도 장점이다.
전원부는 3-Phase 구조로 되어있으며 ATX 파워 커넥터와 4핀 보조전원
커넥터가 달려있다. 특이할만한 점은 i875P 칩셋 옆쪽에 붙어있는 MOSPET에 상당한 크기의 방열판이 붙어있다는 것인데 FSB
800MHz의 지원으로 인한 발열문제를 해소하기 위한 것으로 보인다.
 |
| [ICH5R] |
ICH5R이 달려있는데 i875P와의 대역폭이 266Mb/s로 다소 부족한데다
IDE 커넥터도 여전히 ATA-100만을 지원하고 있지만(물론 ATA-133 규격의 HDD는 거의 출시되지 않고 S-ATA로 가고
있지만) 8개의 USB 포트를 기본적으로 제공하며 S-ATA를 별도의 컨트롤러없이 칩셋 자체에서 지원하는데다가 S-ATA RAID
기능까지 지원하는 점은 분명히 매력적이다. 그러나 현재 기존 S-ATA 지원 칩셋들과의 문제점이 조금씩 드러나고 있는데 빠른 시간내에
이 부분이 해결되어야 할 것으로 여겨진다.
사운드 컨트롤러는 Realtek ALC650 칩셋이 사용되어 6채널 사운드와
SPDIF 입출력을 지원하며 이를 위한 별도의 브라켓을 제공하고 있다. 이더넷 컨트롤러는 BROADCOM BCM5702 Gigabit

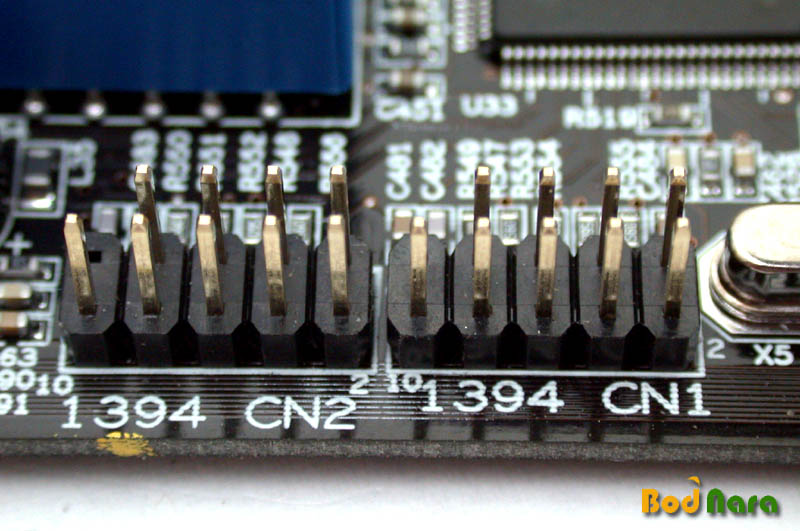

Lan 컨트롤러가 사용되었다. Gigabit 이더넷을 제공하는 것은 장점이지만 CSA를 지원하지 않는 것이 아쉽다. Agere
FW323 컨트롤러를 달아 IEEE 1394를 지원하며 PROMISE 사의 PDC20378 칩셋을 추가로 장착해 S-ATA와 IDE
ATA-133 커넥터를 제공하고 있다.
바이오스는 DIE-HARD BIOS라고 하여 듀얼 바이오스를 채택하여 안정성을
높였다.
 |
 |
 |
 |
 |
| [일반 PCI 슬롯] |
[Hercules PCI
슬롯] |
PCI 슬롯 중에 푸른색으로 구분된 슬롯을 따로 두고 있는데 이 슬롯은
Hercules 슬롯이라 불리며 다른 일반 PCI 슬롯에 비해 Highest Voltage와 Lowest Voltage 사이의 전압
차이를 50%이상 줄여 안정성을 높여 SCSI 카드같은 안정성에 민감한 장치의 사용에 용이하도록 만들었다.
AOpen의 AX4C Max에는 메인보드, 사용자 메뉴얼, 빠른 설치 가이드,
드라이버/유틸리티 CD, S-ATA관련 FDD 디스켓 2장, FDD/ATA-100/ATA-133 케이블 각 1개, S-ATA케이블
2개, S-ATA 파워 커넥터 1개, IEEE1394 확장 브라켓, USB/시리얼 포트 확장 브라켓, 백패널, SPDIF
입출력 브라켓이 들어있다.
|
