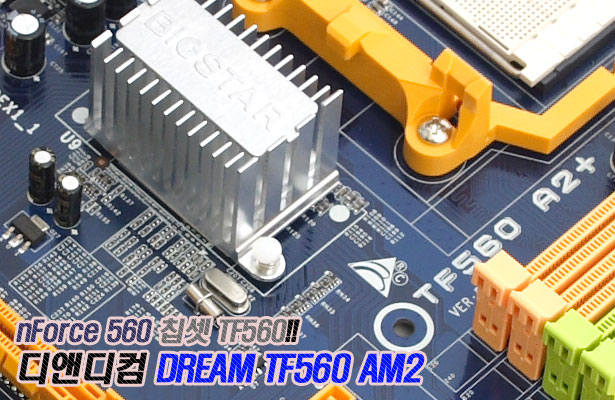

여기서는 nForce 560 원칩을 사용하고 있는 디앤디컴
DREAM TF560 AM2가 어떠한 특징을 가지고 있는지를 살펴보도록 하자.
디앤디컴 DREAM TF560 AM2
|
제품명 |
디앤디컴 DREAM TF560 AM2 |
|
지원
CPU |
AMD Sempron/ Athlon64/ Athlon64 X2/Athlon64
FX
(Socket AM2/ AM2+) |
|
칩셋 |
NVIDIA nForce 560 (원칩) |
|
메모리 |
DDR2 SDRAM 400/ 533/ 667/
800MHz
4개 슬롯 최대 8GB (Non-ECC 지원) 듀얼 채널 지원 |
|
확장 슬롯 |
- PCI-Express x1 x 2개
- PCI-Express x16 x 1개
- PCI x 3개 |
|
I/O |
- S-ATA II 4포트 (RAID 0,
1, 0+1, 5 지원)
- P-ATA (66/100/133)/ FDD 각 1개 지원
- USB 2.0 10개 지원 (백패널 6개 + 확장 포트 2개) |
|
플랫폼 |
Full ATX |
|
온보드 기능 |
- Network : Realtek
RTL8110 1000MB/s (PCI Gigabit Lan)
- Sound : Realtek ALC888 8CH (HD
Audio Codec) |
|
제조사/유통사 |
Biostar (http://www.biostar.com.tw)
디앤디컴 (http://www.dndcom.co.kr) |
디앤디컴에서 출시한 DREAM TF560 AM2는 NVIDIA의 nForce 560 칩셋을
사용한 제품으로 오버클럭을 강화한 바이오스타의 T 시리즈 중 하나다. 이 제품은 원칩으로 구성되고 있으며, nForce
500 시리즈 중 중간에 위치하는 칩셋으로 상위 칩셋들이 지원하는 기능 중 몇 가지가 제거되어 보급형 시장을 타겟으로 하는
칩셋이다. 또한, AM2 뿐만 아니라 앞으로 등장할 예정에 있는 AM2+ 소켓의 CPU들도 지원이 가능하다.
디앤디컴 DRAEM TF560 AM2는 바이오스타의 T 시리즈인 만큼 오버클럭에 특화된
특징들을 그대로 이어받고 있다. 전원부에 사용된 솔리드 캐패시터를 비롯하여 바이오스를 통한 오버클럭 지원이 그것이다.
메인보드의 색상 역시 T 시리즈에 사용되는 푸른색을 사용하고 있어 일반형 제품들과 차이를 두고 있다. 뒤에 살펴볼
nForce 520 칩셋 사용의 TF520 AM2와는 칩셋과 몇 가지 부분의 차이를 제외하고 동일한 기판을 사용하고 있어
제품 생산 부분에서 원가를 절감할 수 있는 장점이 있다.
전원부는 3Phase로 구성되는데 이를 위해 Intersil의 ISL6322 PWM 컨트롤러를
사용하여 3Phase를 구성한다. 전원부에 사용되고 있는 모스펫은 Phase 당 3개를 사용하며, 노이즈가 적은 코일을
적용하고 있다. 더불어 안정적인 전원 공급을 위해 솔리드 캐패시터를 사용하고 있다. 또, 현재의 Socket AM2 뿐만
아니라 앞으로 나올 AM2+ CPU 사용도 가능한 전원부 구성을 갖추고 있고 소켓은 핀이 호환되므로 기존 AM2와 차이는
없다.
추가 전원 공급을 위한 4핀은 전원부 상단에 위치하며, HDD용 4핀을 추가로 전원부 하단과
PCI-Express x1 슬롯 중간에 배치하여 높은 전원 공급이 필요한 그래픽 카드 등을 사용할 때를 대비하고 있다.
4핀의 CPU 팬 커넥터는 CPU 소켓 상단에 위치하며, 바이오스를 통해 자동 팬 컨트롤 기능을 지원하고 있다.
메인보드 전원부 뒷면에는 ABIT의 OC Strip과 유사한 기능을 하도록 하는 Strip을
만들어 놓고 있다. 이를 통해 전원부 온도 하락, 모스펫 전자파 최소화를 통해 노이즈 감소 및 오버클럭 등에 유연하게
대처할 수 있도록 하고 있다.
TF560 AM2에 제공되는 메모리 슬롯은 총 4개이며, 4개 모두 인접하고 있는 슬롯
구성이다. 듀얼 채널 메모리 구성을 위해서는 동일한 색상에 가급적이면 동일 용량, 스펙의 메모리를 설치해주면 된다.
이미지에 보이듯이 인접한 1번과 2번 슬롯이 동일한 색상이고 3번과 4번이 동일한 색상으로 인접한 1과2, 3과 4에
메모리를 쌍으로 설치하면 듀얼 채널 구성이 가능하다. 지원되는 메모리는 인텔과 다르게 CPU 메모리 컨트롤러가 내장되어
메모리 컨트롤러에 따라 달라지지만, DDR2 400/ 533/ 667/ 800MHz를 모두 지원한다.
[NVIDIA nForce 560 MCP 싱글 칩셋]
사용 칩셋은 NVIDIA nForce 560 칩셋으로 지원 CPU는 AMD AM2 소켓의
Sempron, Athlon64, Athlon64 X2, Athlon64 FX를 지원하며, 메모리는 DDR2 400/
533/ 667/ 800MHz를 지원한다. 또한, DREAM TF560 AM2는 앞으로 나올 Socket AM2+ CPU들
역시 지원이 가능하다.
nForce 560은 싱글 칩셋 구성인 MCP로 사우스브릿지 기능까지 포함되지만, 공정 개선
등으로 발열이 많지 않기 때문에 비교적 작은 크기의 방열판으로 발생되는 발열을 해결 할 수 있다. 사우스브릿지 기능으로는
S-ATA II 4포트, IDE 2포트, USB 2.0 10포트, Gigabit 이더넷 기능 제공, RAID는 뒤에 살펴볼
nForce 520이 지원하지 않는 RAID 5를 추가로 지원하여 RAID 0, 1, 0+1, 5를 지원한다. 그러나,
상위 칩셋이 지원하는 SLI, 네트웍 관련 기술인 FirstPacket, Dual Net 등의 고급 기능들은 제외되어
차이를 두고 있다.
확장 슬롯은 상단부터 PCI-Express x1 슬롯 2개, 그래픽 카드 설치를 위한 PCI-Express
x16 슬롯 1개, PCI 슬롯 3개로 구성된다. 기본적인 구성은 최근의 메인보드들과 큰 차이 없는 편이다.
그 외 패러럴 포트를 백패널을 통해 제공하지 않으므로 메인보드의 PCI 세 번째 슬롯에 확장
포트를 제공하나 별도의 패러럴 포트 브라켓은 제공하지 않는다. USB 2.0 지원은 총 10개이기 때문에 백패널에는 6개,
추가 지원을 위해 메인보드에 2포트를 제공한다.
프론트 패널은 색상을 통해 각 부분을 구분하여 케이스와 연결이 쉬운 편이며, 전원과 리셋을
위한 버튼 2개 제공 및 디버그 LED 제공 역시 기존 T 시리즈와 크게 차이 없다. S-ATA 4포트, IDE와 FDD
포트도 메모리 슬롯 바로 하단에 위치하고 있다.
백패널의 구성은 PS/2 키보드와 마우스, 시리얼 포트, 2개의 USB 2.0 포트를 제공하는
2쌍, 랜과 USB 2.0 일체형 포트, 아날로그 사운드 포트로 구성된다. 사용빈도가 줄어든 패러럴 포트는 제공되지 않고
메인보드 확장 포트로 대체되었다.
사운드 기능을 제공하기 위해서 Realtek ALC888 8채널 HD Audio 코덱을
사용하며, 네트웍은 nForce 560에서 기가비트 이더넷을 기본 지원하기 때문에 PHY 칩셋만을 사용하면 되나 이
제품에는 PCI 기반의 기가비트 이더넷 컨트롤러인 Realtek RTL8110 칩셋을 사용한다.
TF560 AM2에 제공되는 구성물은 바이오스타 TF560과 TF520 시리즈 공통 영문
사용자 매뉴얼, 드라이버 및 유틸리티 CD 1장, 전용 I/O 쉴드, FDD/IDE 케이블 각 1개, S-ATA 데이터
케이블 2개, S-ATA 전원 케이블 1개로 구성된다. |
