여기서는 앞서 언급하였듯이 Intel Celeron-L
420을 오버클럭하여 2.66GHz 적용한 CPU와 ASRock Conroe1333-D667를 패키지로 구성한 ASRock
P4FSB1333-650을 살펴보도록 하자.
Intel 945GC Express 칩셋
[Intel 945GC Express 칩셋 정보 : 클릭하면 이동. (출처)
intel.com]
ASRock P4FSB1333-650을 살펴보기에 앞서 Intel 945GC Express
칩셋은 어떠한 특징을 가지고 있는지를 먼저 살펴보자.
Intel 945GC Express 칩셋은 상위 칩셋인 945G Express 칩셋과 같은
Intel GMA950 그래픽 코어를 사용하는 부분은 같지만, 프로세서 지원 부분에서 비교적 최근 등장한 Core2 Duo
프로세서를 지원하는 부분을 눈여겨 볼 수 있다. 945G Express 역시 FSB 1066MHz를 지원하기 때문에
Core2 Duo 프로세서 지원에는 문제가 없을 것으로 보여진다.
하지만, FSB는 945G Express가 1066/ 800/ 533MHz이고 945GC는
800/ 533MHz 지원으로 제한되며, 메모리 지원 부분 역시 945G는 DDR2 667/ 533/ 400, 945GC는
DDR2 533/ 400으로 스펙상으로는 945G가 앞서고 있다.
따라서, 구성으로 보았을 때 945GC는 FSB800MHz의 지원으로 셀러론이나 펜티엄4,
펜티엄 D, 펜티엄 E2xxx 시리즈 듀얼 코어 프로세서 등의 저렴한 프로세서들과 구성되기 적합한 칩셋이다.
그러나,
FSB 1333MHz 뿐만 아니라 45nm 펜린도 지원! MSI 945GCM5-F V2 1333
리뷰에 언급되었듯이 A2 리비전 945GC의 경우 FSB1333MHz까지 지원이 가능하여 오늘
살펴볼 FSB1333MHz 적용 구성이 가능해졌다.

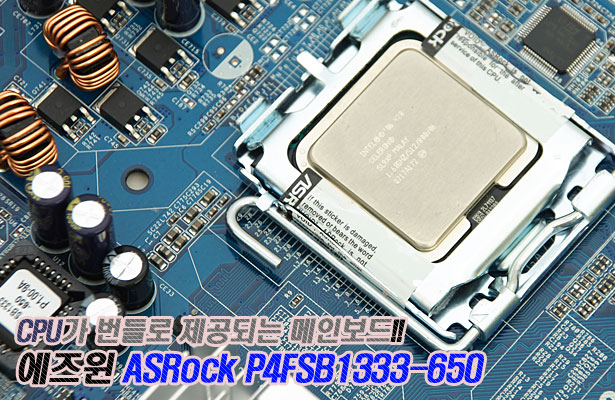

ASRock P4FSB1333-650
ASRock P4FSB1333-650은 ASRock Conroe1333-D667 메인보드에
Intel Celeron-L 420이 번들로 제공되는 구성이다. 앞서 언급하였듯이 Intel Celeron-L 420의
기본 클럭인 1.6GHz (FSB800)에서 2.66 (FSB333)으로 오버클럭을 적용한 프로세서를 포함하고 있기 때문에
저렴한 가격으로 높은 성능을 얻고자 하는 사용자들에게 적합하다.
하지만, 개별로 구입하였을 때 박스 CPU의 경우 기본 쿨러 제공 및 3년 간의 A/S 기간을
제공하기 때문에 CPU와 메인보드 모두 1년 A/S를 제공하고 CPU 쿨러 역시 제공되지 않아 추가 지출이 필요한 분은
약점이다.
전원부는 ST Microelectronics의 Multi-Phase 구성을 지원하고 모스펫 드라이버가 포함된 L6174D
4Phase 지원
PWM 컨트롤러를 사용하여 4Phase로 전원부를 구성하고 있다. L6174D PWM 컨트롤러는 AMD CPU와 Intel
VR10, VR11을 모두 지원한다. Phase 당 모스펫 2개가 적용되고 보급형답게 일반
전해 캐패시터로 전원부를 구성하며, 쵸크코일로 구성되고 있다.
전원부 상단 부분에는 팬 컨트롤이 가능한 4핀 CPU 커넥터와 4핀 12V 보조 전원 커넥터가 위치하며, 하단으로는 20핀
주 전원 커넥터가 위치하고 있는데 사용자들에 따라 이 부분은 불편할 수도 있다.
제공되는 메모리 슬롯은 총 2개로 일반적인 Micro-ATX 타입 메인보드들의 구성과 크게 차이는 없다. 945GC
Express 칩셋은 듀얼 채널 메모리 구성을 지원하고 있어 두 개의 슬롯에 메모리를 설치하면 듀얼 채널 메모리 구성을
사용할 수 있다.
ASRock P4FSB1333-650은 스펙상 DDR2 400/ 533MHz만을 지원하는 것과 달리 메모리 옵션을
Auto/ DDR2 533 (266)/ DDR2 667 (333) 옵션을 선택할 수 있도록 구성된다.
ASRock에서 제공하는 CPU FSB에 따라 적용되는 메모리 클럭을 정리해보면 아래와 같다.
|
제품명 |
ASRock P4FSB1333-650 |
|
CPU FSB |
CPU FSB에 따라 적용되는 메모리 클럭 |
|
1333 |
DDR2 533/ DDR2 667 |
|
1066 |
DDR2 533/ DDR2 667 |
|
800 |
DDR2 400/ DDR2 533/ DDR2 667 |
|
533 |
DDR2 400/ DDR2 533 |
이 때, FSB1333MHz CPU와 DDR2 533MHz 메모리가 사용되면, DDR2 500MHz의 클럭이 적용된다.
[부착된 스티커를 제거하면 CPU와 메인보드 모두 A/S를 받지 못한다!!]
한가지 주의할 점은 ASRock
P4FSB1333-650 메인보드의 CPU 소켓 주변에 부착된 스티커를 제거하면 A/S를 받지 못한다는 점이다. 혹시나
별도의 프로세서 장착 등을 원한다면, CPU가 번들에서 제외된 ASRock
Conroe1333-D667 메인보드를 선택하는 편이 좋다.
하지만, 스티커는 비교적 쉽게 파손되지 않는 재질을 사용하고 있다지만, CPU 쿨러를 제공하지
않기 때문에 별도의 쿨러를 직접 장착하는 등으로 인한 스티커 파손이 발생할 경우는 고의에 의한 손상이 아니라고 볼 수 있는
상황이기 때문에 수입사에서는 어떻게 정확한 판단을 내릴지 의문이 들기도 한다.
일부 메인보드 제조사들에서 오버클럭 능력 향상 및 온도 하락 등에 영향을 줄 수 있다고 언급하고 있는 스트립 부분이 전원부
뒷면에 위치하고 있다.

[Intel 945GC Express (좌)/ ICH7 (우)]
사용되는 칩셋은 Intel 945GC Express와 ICH7 칩셋의 조합이다. 노스브릿지인 945GC는 스펙상으로
FSB800/ 533Hz CPU들을 지원하지만, A2 리비전의 경우 FSB1333MHz까지 지원이 가능한 것으로 알려지고
있어 이 제품처럼 FSB800의 CPU를 FSB1333Hz로 오버클럭하여 사용이 가능해졌다. 실제로 FSB1333MHz의
Core2 Duo E6750 CPU를 설치하고 인식하지 못하는 등의 문제는 발생하지는 않았다.
지원 프로세서는 Intel Celeron D, Celeron-L, Pentium4, Pentium E2xxx, Core2
Duo 등을 모두 지원할 수 있다. ASRock 홈페이지에는 쿼드 코어 지원은 제외되었다는 문구도 포함되고 있어 쿼드 코어
프로세서를 사용할 사용자들은 다른 제품을 선택해야 한다. 물론, 쿼드 코어 프로세서와 저가형 메인보드 조합을 사용할
사용자들은 거의 없을 것이기 때문에 큰 문제는 아니라고 볼 수 있다.
또, 945GC Express 칩셋은 그래픽 코어인 Intel Graphics Media Accelerator 950
(이하, GMA950)이 포함되는데 GAM950은 DirectX 9.0 및 Shader Model 2.0을 지원한다.
최근에 등장한 AMD 690G이나 GeForce 70xx 시리즈와 같은 내장 그래픽 코어들과 비교하면 성능이 떨어진다.
사용된 사우스브릿지는 P965 칩셋에 사용된 ICH8 시리즈와 최근 등장한 P3x 칩셋과 조합되는 ICH9 시리즈가 아닌
ICH7이 사용된다. 물론 이도 저렴한 조합을 위해 시대가 지난 칩셋이지만, IDE 지원이 기본이기 때문에 앞서의
ICH8과 ICH9 시리즈 칩셋처럼 별도의 컨트롤러가 필요 없어 더 저렴한 구성이 가능해진다. USB 2.0 8포트,
SATA 4포트, HD Audio 및 AC97 코덱을 사용할 수 있다.
노스브릿지인 945GC Express 칩셋과 사우스브릿지인 ICH7 칩셋에는 각각 발열 해결을 위한 방열판들이 위치하고
있다. 945GC는 메모리 컨트롤러 등이 포함되므로 비교적 큰 방열판이 사용되며, ICH7에는 작은 크기의 ASRock
로고가 포함된 알루미늄 재질의 방열판이 사용된다.
확장 슬롯 구성은 일반적인 Micro-ATX 타입 메인보드들과 큰 차이 없는 구성을 하고 있다.
가장 상단의 하얀색 PCI-Express x16 슬롯은 비록 GMA950 그래픽 코어가 내장되었더라도 더 높은 성능을
원하는 사용자들을 위해 별도의 그래픽 카드를 장착이 가능하도록 제공된다. 이어서 PCI-Express x1 슬롯 1개,
PCI 슬롯 2개, HDMR 슬롯 1개로 구성된다.
다만, 파란색의 HDMR 슬롯이 추가되었는데 모뎀이나 사운드 카드 확장을 위한 슬롯이기 때문에 국내에서 HDMR 슬롯 사용
제품을 찾기 어렵기 때문에 이를 제거하고 차라리 PCI 슬롯을 하나 더 추가하는 것이 더 나은 선택이다.
HDMR 슬롯 옆으로는 FDD 커넥터가 위치하며, USB 2.0 커넥터 2개, 4개의 SATA 포트가 위치한다. 프론트
패널은 컬러를 통해 구분이 쉽도록 구성되진 않았지만, 해당 포트 부분에 글을 프린팅하여 구분을 하여 놓고 있다.
백패널의 구성은 내장 그래픽 코어를 가지고 있는 만큼 이를 출력하기 위한 D-SUB 포트를 비롯하여 ASRock I/O
구성인 마우스/키보드 수평 배열 PS/2 포트, 패럴럴 포트, USB 2.0 2포트, 랜 및 USB 2.0 2포트,
아날로그 6포트로 구성된다. 시리얼 포트는 별도로 제공되는 시리얼 포트를 통해 사용할 수 있다.
네트웍은 PCIe 기반의 Realtek RTL8101E 10/100 이더넷 컨트롤러가 사용되며, 사운드 기능은
Realtek ALC888 8채널 지원 HD Audio 코덱이 사용된다.
제공되는 구성물은 드라이버 및 유틸리티 CD 1장, FDD/ IDE 케이블 각 1개, 시리얼
포트 1개, SATA 데이터 및 전원 케이블 각 1개, 한국어가 포함된 P4FSB1333-650 메인보드 사용자 매뉴얼을
제공한다. 샘플은 전용I/O 쉴드가 포함되어 있지 않았는데 실제 판매 제품에는 이를 포함한다.
|
