3. OnAir USB HDTV GT의 내부 구조는?
|
|
OnAir USB HDTV GT는 나사 2개만 사용해서 고정했으나 쉽게 열리지 않도록 상단과 하단이 결합되는 형태를 하고 있다. 내부를 살펴보면 휴대용에 걸맞게 위쪽에는 TV 튜너, 아랫쪽에는 USB 컨트롤러와 디코딩 칩셋을 붙여놓았다.
상단에는 TV 튜너를 기준으로 안테나와 A/V 입력 포트, USB 2.0 포트가 마련되어 있으며 반대쪽에 해당하는 부분에는 2개의 동작 LED와 리모콘 수신부가 배치되어 있다. 내부 구조는 SIGMA나 새빛 마이크로의 외장형 USB HDTV 제품들과 별로 다르지 않다.
TV 튜너로는 아날로그와 디지털 방송 모두를 수신할 수 있는 LG전자의 5세대 TV 튜너인 TMVS-H062P를 사용하였다. LG 5세대 TV 튜너는 기존 TV 튜너에 비해 수신률을 크게 높였으며, 지상파 디지털 방송인 VSB 뿐만 아니라 케이블 디지털 방송인 QAM 수신 기능도 제공하고 있다.
뒷면에는 디코딩 칩셋과 USB 2.0 컨트롤러가 달려있다
디코딩 칩셋으로는 Conexant사의 CX25843-24Z가 달려있다. CX25843-24Z 칩셋은 전세계 모든 방송 규격에 해당하는 NTSC/PAL/SECAM 방송 디코딩 기능을 제공하며, 10bit 비디오 ADC와 디지털 오디오 입/출력 기능을 가지고 있다.

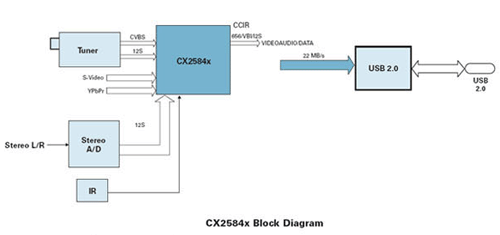

CX2584x 시리즈는 PCI 디코더용으로 만들어졌기 때문에 USB용으로 사용하기 위해서는 별도의 USB 컨트롤러가 필요하게 된다. 그래서 장착된 Cypress Semiconductor사의 Ez-USB FX2LP(CY7C68013A) 칩셋은 USB 2.0 컨트롤러 Ez-USB FX2의 저전력 버전으로 OnAir USB HDTV GT와 같은 USB 2.0 포트의 전원을 사용하는 휴대용 장치에서 많이 사용된다.
|
|
|
|
|
