이번에는 호환성 테스트를 위해 서로 다른 칩셋을 사용하고 있는 메인보드를
사용하여 메모리 호환성, 용량 인식을 확인해보았다.
서로 다른 칩셋을 적용한 메인보드와의 호환성 테스트
[호환성 테스트에 사용한 인텔 LGA775 지원 메인보드와 AMD AM2 메인보드][인텔
: ABIT
IB9, ASUS P5N-E SLI, ABIT IL9 Pro, P5W DH Deluxe (좌)]
[AMD AM2 : ABIT NF-M25, Meditech AMD 480X MAGIC
(우)]
Digiworks Korea PC2-4200U, PC2-5300U 메모리의 호환성
테스트를 진행하기 위하여 인텔 LGA775 소켓을 지원하고 있는 메인보드와 AMD AM2를 지원하고 있는 메인보드를
선택하였다. 사용된 메인보드는 Intel P965 Express 칩셋을 사용하고 있는 ABIT IB9, NVIDIA의 nForce 650i SLI를 사용한 ASUS P5N-E SLI, Intel
945P
Express 칩셋을 사용한 ABIT IL9 Pro, Intel 975X를 사용한 ASUS P5W DH Deluxe,
NVIDIA GeForce 6100 + 405MCP 원칩을 사용한 ABIT NF-M25, AMD 480X 칩셋을 사용한
Meditech AMD 480X MAGIC 메인보드를 사용하였다.
메인보드는 서로 다른 칩셋을 사용하고 있는 제품들을 위주로 선택하였다.
테스트 사양
|
CPU |
Intel Pentium4 630
(3.0GHz)
Intel Core2 Extreme QX6700 (Quad-core,
Kentsfield)
AMD Sempron 3200+ Manila (Socket AM2,
1.80GHz) |
|
MainBoard |
ABIT IB9 (Intel P965 Express +
ICH8)
ASUS P5N-E SLI (NVIDIA nForce 650i SLI +
430MCP)
ABIT IL9
Pro (Intel 945P Express + ICH7)
ASUS P5W DH Deluxe
(Intel i975X + ICH7R)
ABIT NF-M25 (NVIDIA GeForce
6100 + 403MCP : 원칩)
Meditech AMD 480X MAGIC (AMD
480X) |
|
Chipset |
- |
|
RAM |
Digiworks Korea PC2-4200U 4GB (2GB x
2EA)
Digiworks Korea PC2-5300U 4GB (2GB x
2EA) |
|
HDD |
WesternDigital PATA 120GB
7200RPM |
|
ODD |
ASUS DRW-1604P (DVD RW)/ LG 52X MAX
CD-ROM |
|
OS |
Windows XP SP2 |
|
DirectX |
DirectX 9.0c |
|
Chipset Patch |
해당 칩셋 드라이버 |
|
VGA Driver |
- |
|
ATI Catalyst 6.12 |
테스트를 진행하기 위해 인텔 LGA775 소켓인 Pentium4 630과
Core2 Extreme QX6700 Quad-Core Kentsfield, AMD 소켓 AM2 Sempron 3200+의
CPU들을 이용하였다. 메인보드는 Digiworks Korea PC2-4200U 4GB와 PC2-5300U 4GB를
구성하였다.
인텔 LGA775 CPU 지원 메인보드 4종 메모리 호환성 테스트
이번 테스트에 사용된 ABIT IB9 (Intel P965 Express +
ICH8)가 지원하고 있는 최대 메모리는 8GB, ASUS P5N-E SLI (NVIDIA nForce 650i SLI +
430MCP) 최대 8GB, ABIT IL9
Pro (Intel 945P Express + ICH7) 최대 4GB, ASUS P5W DH Deluxe
(Intel i975X + ICH7R) 최대 8GB, ABIT NF-M25 (NVIDIA GeForce
6100 + 403MCP : 원칩), 최대 2GB, Meditech AMD 480X MAGIC (AMD
480X) 최대 8GB를 각각 지원할 수 있다.
[ASUS P5N-E SLI (NVIDIA nForce 650i SLI + 430MCP)
: 8GB 정상 인식]
ASUS P5N-E SLI 메인보드에 디지웍스 코리아 PC2-4200U와
PC2-5300U 2GB 각각 2개를 적용하여 총 4개로 8GB를 구성하였다. 이 때는 메인보드에서 포스팅 및 정상적인
인식이 가능하였다. 메모리는 클럭이 낮은 PC2-4200U에 맞추어 설정되며, 지원 가능 메모리인 8GB 인식에는 문제가
없다.
[ASUS P5W DH Deluxe (Intel i975X + ICH7R) : 8GB 정상
인식]
ASUS P5W DH Deluxe 메인보드에 디지웍스 코리아
PC2-4200U와 PC2-5300U 2GB 각각 2개를 적용하여 총 4개로 8GB를 구성하였을 경우 메인보드에서 포스팅
및 정상적인 인식이 가능하였다. 메모리는 클럭이 낮은 PC2-4200U에 맞추어 설정되는 것도 앞서 살펴본 ASUS
P5N-E SLI와 마찬가지이다. 그러나, 포스팅 시에는 8GB로 표기되고 있지만, CMOS에 진입해보면 2GB 메모리 두
개만 설치하였을 때도 896MB는 항상 할당하고 있고 이용 가능한 메모리 역시 3200MB로 표기되었다. 이 부분은
사용되고 있는 각종 장치들을 위해 할당하는 것이라는 내용을 매뉴얼을 통해 설명하고 있으며, 뒤에 살펴본 ABIT
제품들에서도 이 부분이 확인된다.
[ABIT IB9 (Intel P965 Express + ICH8) : 8GB 정상
인식]
ABIT IB9 메인보드는 얼마 전 등장한 Intel P965 Express를
사용하고 있어 최대 8GB의 메모리 인식이 가능하다. 제공되고 있는 4개의 슬롯에 2GB 4개 메모리를 설치해본 결과
정상적으로 8GB를 인식하였다.
[ABIT IL9 Pro (Intel 945P Express + ICH7) : 8GB 정상
인식]
ABIT IL9 Pro 칩셋은 공식 지원 스펙에는 4GB로 명시되어 있는데
실제 2GB 4개의 메모리를 장착해본 결과 8GB를 정상적으로 인식되고 있었다. IL9 Pro와 같이 일부 칩셋에서는 칩셋
제조사에서 공식적으로 지원하는 메모리 용량보다 높은 수준의 용량을 인식하는 경우도 있는데 공식 지원이 아니기 때문에 문제가
발생할 수도 있다. IL9 Pro도 ASUS P5W DH Deluxe와 마찬가지로 AMIBIOS를 사용하고 있었는데 4GB
구성이나 8GB 구성 모두 3200MB로 인식되고 있는 것을 볼 수 있었다. Phoenix-Award BIOS와 같은
경우는 설치된 메모리 용량을 그대로 인식하고 있는 차이를 보였으며, 윈도우에 진입하면 3.12GB로
Phoenix-Award BIOS의 3.50GB보다 낮은 메모리를 사용할 수 있는 것을 볼 수 있다.
AMD AM2 CPU 지원 메인보드 2종 메모리 호환성 테스트
AMD의 경우 메모리 컨트롤러가 CPU에 내장되고 있기 때문에 메인보드
칩셋보다는 CPU에서 지원하고 있는 메모리 컨트롤러에 따라 메모리 용량과 메모리 호환성이 결정된다.
[ABIT NF-M25 (GeForce 6100 + MCP405) : 4GB 정상
인식]
ABIT NF-M25는 메모리
슬롯을 총 2개 제공하고 있어 최대 2GB를 지원하고 있다고 매뉴얼에 표기되고 있다. Digiworks PC2-4200U와 PC2-5300U
2GB를 2개씩 즉, 4GB 구성으로 각각 모두 설치해본 결과 정상적으로 인식 및 포스팅에 문제가 없었다. 메인보드 매뉴얼
상으로는 최대 2GB를 표시하고 있지만, AM2 Sempron CPU의 메모리 컨트롤러에 따라 메모리 지원 용량이 달라질
수 있다. AMD Sempron CPU는 DDR을 지원하였던 Socket754와 939에서는 64MB/ 128MB/
256MB/ 512MB/ 1GB/ 2GB/ 4GB의 모듈을 사용할 수 있다고
AMD Sempron 메모리 가이드라인에 언급되고 있으며, AM2 소켓 CPU 역시 DDR2로의
변경 외에는 큰 차이가 없어 이 부분은 동일하다.
AMD Athlon64 시리즈도 메모리 지원 모듈은 동일하며, 최대 4GB를 사용할 수 있으므로
4개 슬롯에 최대 16GB 구성이 가능하다는 것을 의미한다. 현재로서는 이 부분은 경쟁사인 인텔 칩셋들보다 유리한
부분이기도 하다.
[Meditech AMD 480X MAGIC (AMD 480X) : 8GB 정상
인식]
Meditech AMD 480X MAGIC은 4개의 메모리 슬롯을 제공하고
있으며, 공식 지원 메모리 용량은 최대 8GB이다. 그러나, 인텔과는 다르게 앞서도 언급하였듯이 CPU에 메모리 컨트롤러가
내장되므로 공식 지원보다는 더 많은 메모리 용량을 설치가 가능하다. 이 제품에서도 역시 8GB를 정상적으로 인식하고 포스팅
등에 문제가 없었다.
메인보드 6종과 메모리 호환성 테스트 결과
|
제품명 |
최대 지원 메모리 |
인식된 메모리 |
지원 메모리 슬롯 |
호환성 |
|
ASUS P5N-E SLI |
8GB |
8GB |
4개 |
O |
|
ASUS P5W DH Deluxe |
8GB |
Total 8192MB/ 896MB/ 3200MB |
4개 |
O |
|
ABIT IB9 |
8GB |
8GB |
4개 |
O |
|
ABIT IL9 Pro |
4GB |
3200MB |
4개 |
O |
|
ABIT NF-M25 |
2GB |
4GB |
2개 |
O |
|
Meditech AMD 480X Magic |
8GB |
8GB |
4개 |
O |
Digiworks PC2-4200U와 PC2-5300U의 두 가지를 인텔과
AMD CPU 지원 6종의 메인보드로 테스트를 진행한 결과 메인보드에서 인식 및 포스팅 과정을 확인 결과 모두 문제가 없는
것으로 나타났다. 그러나, 호환성 부분은 제조사들에 따라 달라질 수 있기 때문에 이번 테스트 결과로 모든 제품이 100%
호환성을 만족한다고는 볼 수 없다.

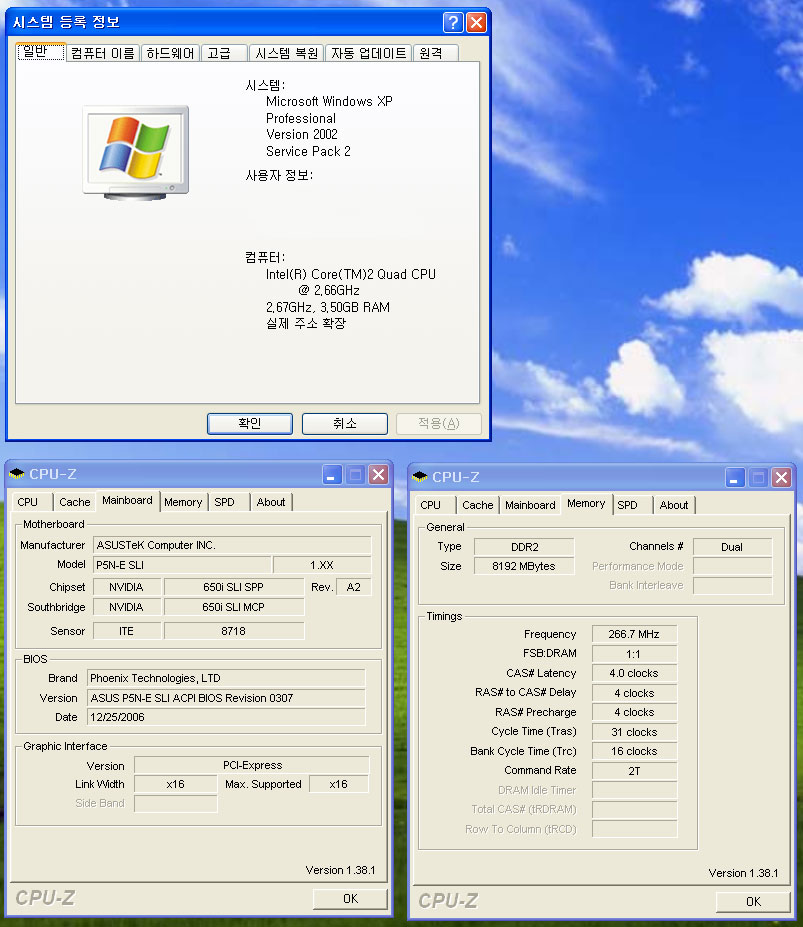

[ASUS P5N-E SLI (NVIDIA nForce 650i SLI + 430MCP)
: 3.50GB로 인식]

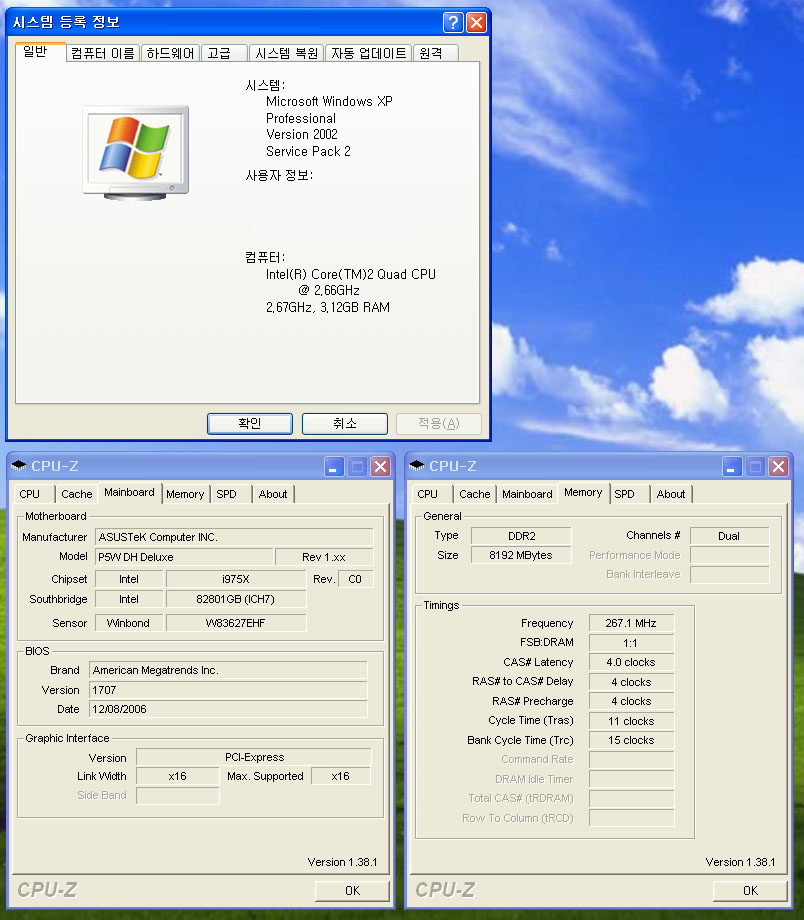

[ASUS P5W DH Deluxe (Intel i975X + ICH7R) : 3.12GB로
인식]
그러나, 앞서도 언급하였듯이 AMI 바이오스를 사용한 경우와
Phoenix-Award 바이오스를 사용하였을 때는 바이오스 상에서 인식되고 있는 메모리 용량이 차이를 보였다. 또, 실제
Windows XP SP2를 진입할 경우 AMI 바이오스를 사용한 ASUS P5W DH Deluxe와 ABIt IL9
Pro는 3.12GB로 나타났고 나머지 Phoenix-Award 바이오스를 사용한 경우는 3.50GB로 나타났다.
Windows XP SP2의 경우 이렇게 4GB 메모리 인식 문제를 드러내는데
메인보드 제조사들의 매뉴얼에도 이런 부분들이 언급되고 있고 인텔 사이트에도 이런 메모리 제한에 대한 내용들이 언급되어지고
있다. 공통적으로 언급하고 있는 부분을 요약하면 각종 장치들을 사용하게 될 경우 Windows XP 32bit
운영체제에서는 이런 장치들이 필요로 하는 메모리를 할당하여 실제 메모리 용량보다 작아진다 것이다.
NVIDIA 사이트에서도 4GB를 인식하지 못하는 부분은 FAQ에서 ID
1921번으로
Cant recognize 4GB RAM에서 다루고
있으며, 인텔에서도
4GB를 설치하였을 때의 메모리 제한에 대한 내용을 다루고 있으므로 자세한 내용을 참조할 수 있다.
그렇다면, 32bit 운영체제에서 4GB를 제대로 사용할 수 없다면 방법이
없는 것일까? 결론적으로 말하자면 방법이 없지는 않다. 이 부분은 아래의 Windows 별 최대 지원 메모리 용량 부분을
보면 답이 나온다.
Windows 별 최대 지원 메모리 용량
|
제품명 |
Windows 32Bit 운영체제 |
|
종류 |
Windows XP Starter Edition : 128MB
Windows XP
(ALL) : 4GB
Windows Server 2003, Web Edition : 2GB
Windows
Storage Server 2003 : 4GB
Windows Storage Server 2003,
Enterprise Edition : 8GB
Windows Server 2003, Standard
Edition : 4GB
Windows Server 2003, Standard Edition SP1 : 4GB
Windows Server 2003, Enterprise Edition : 32G
Windows
Server 2003, Enterprise Edition SP1 : 64GB
Windows Server
2003, Datacenter Edition : 128GB
Windows Server
2003, Datacenter Edition SP1 : 128GB
Windows Vista : 4GB |
Windows XP를 비롯한 32bit
운영체제는 지원되는 메모리 용량은 표에
나타난 것과 같은데 Windows XP는
최대 4GB를 지원하는 것으로 확인되었지만,
결과는 모두 사용할 수 없었다. 그러나,
Windows Server 2003,
Standard Edition과 같은
운영체제를 사용하면 32bit에서도 4GB
메모리를 정상적으로 사용이 가능하다. 대신,
이런 운영체제들은 Windows XP처럼
드라이버나 프로그램 지원 등에서 부족하기
때문에 일반 사용자들이 사용하기에는 불편한
부분이 존재한다.
|
제품명 |
Windows 64Bit 운영체제 |
|
종류 |
Windows XP Starter Edition : N/A
Windows XP
(ALL) : 128GB
Windows Server 2003, Web Edition : N/A
Windows
Storage Server 2003 : N/A
Windows Storage Server 2003,
Enterprise Edition : N/A
Windows Server 2003, Standard
Edition : 16GB
Windows Server 2003, Standard Edition SP1 :
32GB
Windows Server 2003, Enterprise Edition : 64GB
Windows
Server 2003, Enterprise Edition SP1 : 1TB
Windows Server
2003, Datacenter Edition : 512GB
Windows Server
2003, Datacenter Edition SP1 : 1TB
Windows Vista : 128GB |
32bit 일부 운영체제 외에도 64bit 운영체제를 사용하면 4GB 메모리
인식 문제가 해결된다. 그러나, 현재 데스크탑 CPU들도 대부분 64bit 운영체제를 지원하고 있지만, 앞서와 마찬가지로
드라이버나 지원 프로그램들이 부족하기 때문에 일반 사용자들이 사용하기에는 아직 불편한 단점이 있다. 이런 부분들이
해결된다면 64bit 운영체제를 사용하여 최대 지원 메모리를 마음껏 사용할 수 있게 될 것이다.
|
