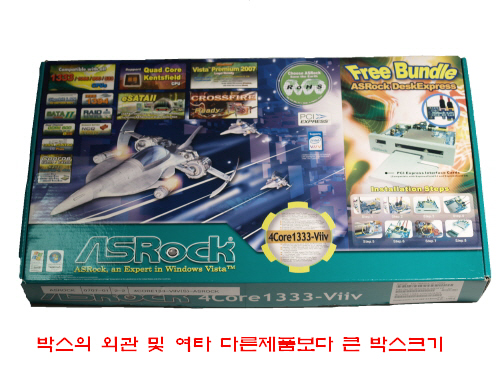

4Core1333-Viiv 의 박스이미지이다. Asrock 제품 답게 비행기 이미지를 사용하고 있다. 다른 제품에 비해 박스의 크기가 큰 편인데 DeskExpress 라는 번들의 추가로 인해 크기가 커졌다. DeskExpress 에 대해서는 뒤에서 알아보기로 하자.

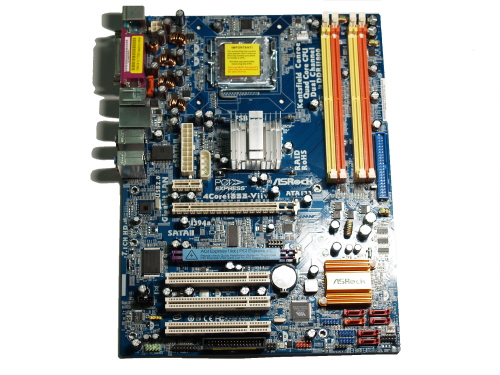

4Core1333-Viiv 의 전체 레이아웃이다. Asrock 전통인 푸른색 기판을 사용하고 있고 지원하는 기능에 대해 여기 저기 프린트 되어 있다. 물론 기능을 알리는 것은 좋지만 많은 인쇄로 인해 산만하게 보이는 단점이 있다.

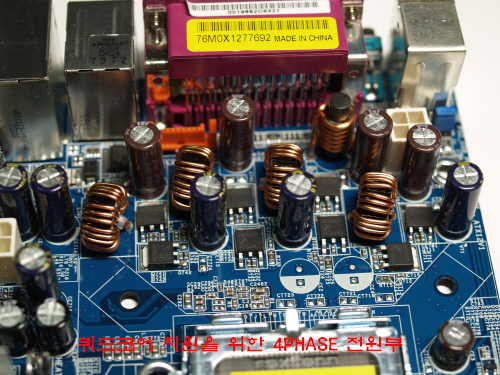

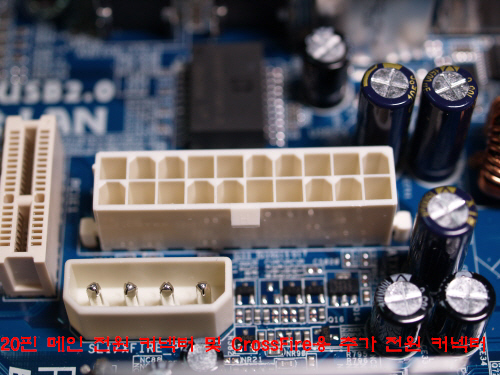

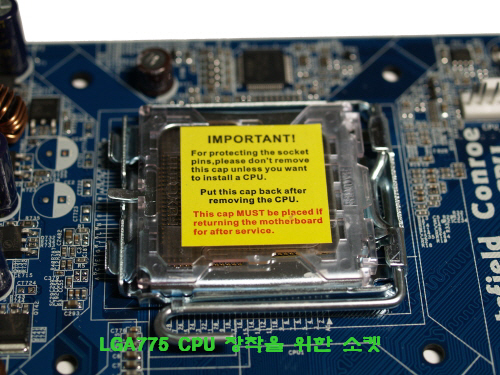

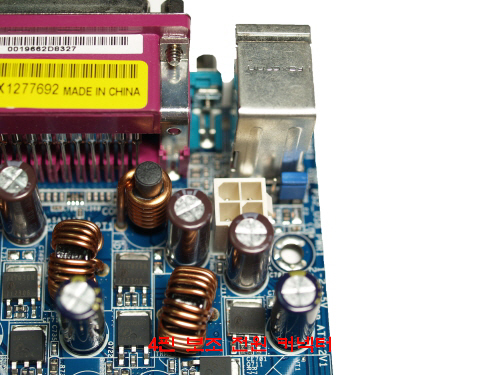

4Core1333-Viiv 는 인텔 LGA775 소켓을 지원하고 최신CPU인 쿼드 코어를 지원한다. 쿼드코어를 안정적으로 지원하기 위해 전원부는 보급형 답지 않게 4PHASE 전원부를 취하고 있다. Asrock모델에서는 항상 20핀 메인 전원 커넥터를 사용하고 있는데 이제품 역시 동일한 전원커넥트를 사용하고 있다. 왜 그렇게 고집스럽게 20핀만 지원하는지는 모르지만 구평 파워를 사용하는 유저들에게는 파워 교체가 필요가 없어 추가적인 비용부담이 필요없을 듯 하다. 그리고 P965 칩셋의 특징인 CrossFire 또한 사용가능 하며 안정적인 구성을 위해 4핀 전원 소켓을 제공하고 있다.

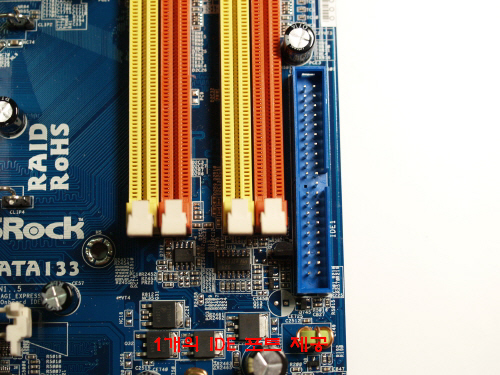

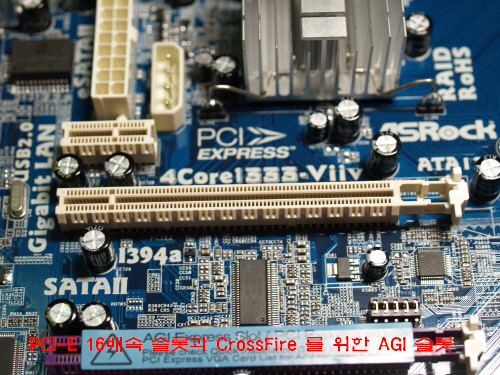

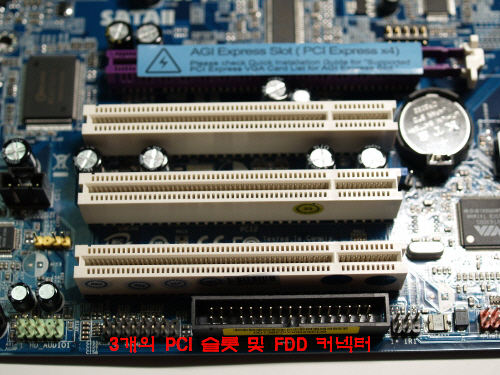

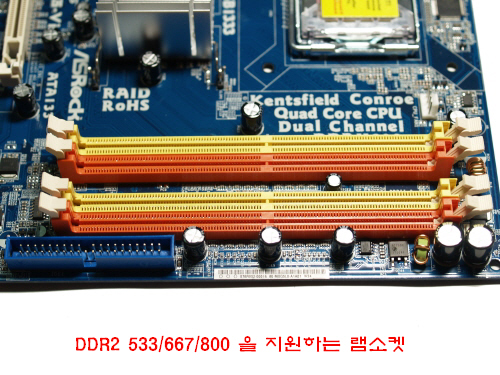

4Core1333-Viiv는 인텔의 P965 칩셋을 사용하여 DDR2 800 까지 지원하고 있다. 최신 P35칩셋과 같이 DDR3를 지원하지 않지만 아직까지는 두 제품간의 성능 차이는 극히 미미하며 DDR3 는 많이 보급되기에는 가격적인 면에서 메리트가 없으므로 DDR2 메모리만으로도 충분하다고 생각된다. PCI-E 슬롯은 1배속 한개, 16배속 한 개를 제공하고 있으며 AMD(예전의 ATI)의 CrossFire 지원을 위해 4배속 PCI-E 슬롯인 AGI 슬롯을 제공하고 있다. 이름을 왜 AGI 슬롯으로 이름을 지었는지 모르지만 AGP슬롯이 아니므로 구입하는 분들은 주의하기 바란다. 하단으로는 주변기기를 위한 PCI 슬롯 3개가 존재하고 구형 HDD 및 ODD를 위한 IDE 커넥터가 1개 존재하고 있다.

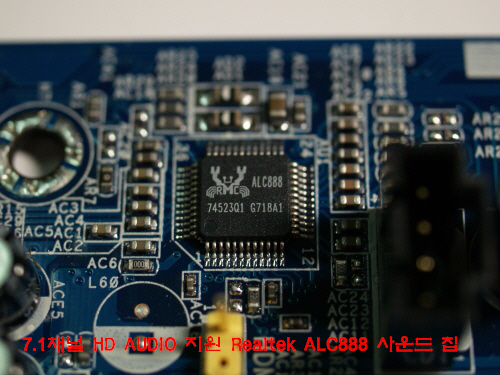

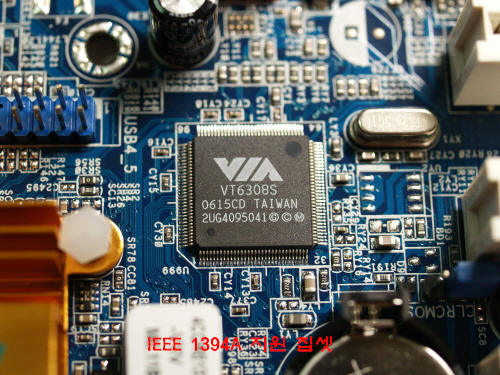

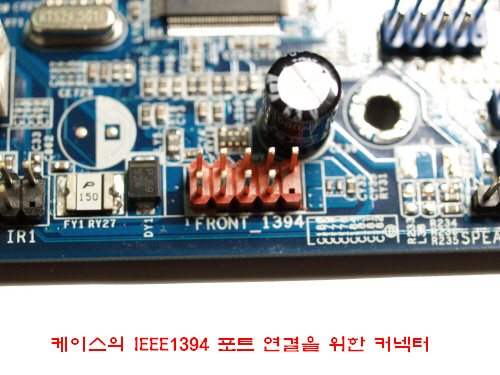

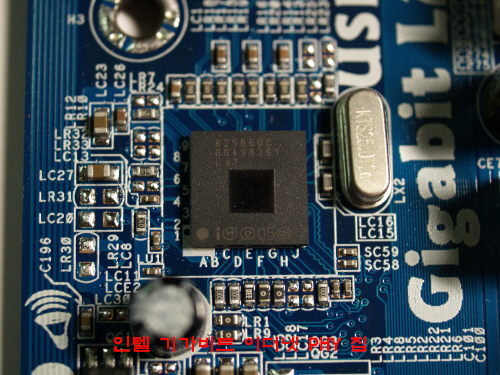

4Core1333-Viiv은 Asrock 제품군에서는 고가인 만큼 다양한 기능을 지원하고 있다. VIA 의 칩을 사용하여 캠코더 등 편집기기에 많이 사용되는 IEEE1394를 지원하며 요즘은 필수가 할 수 있는 HD AUDIO 지원 ALC888 칩셋을 사용한다. 7.1채널 지원은 하지만 광출력 단자가 없는 것이 아쉬운 점이다. 그렇지만 HDMI를 지원하기 위한 커넥터 및 케이블을 제공하고 있어 HDMI 지원하는 그래픽카드를 같이 사용한다면 고화질의 HD영상을 맛 볼수 있다. 인터넷은 기가비트 랜을 사용하여 광랜을 사용하여도 문제 없을 듯 하다.

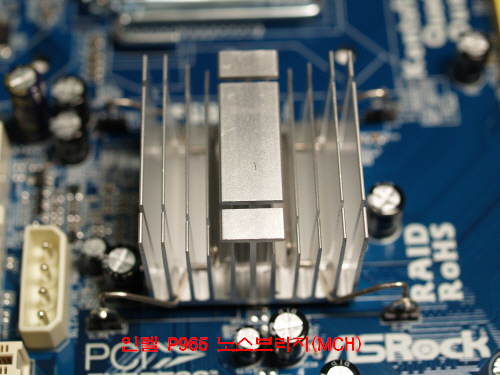

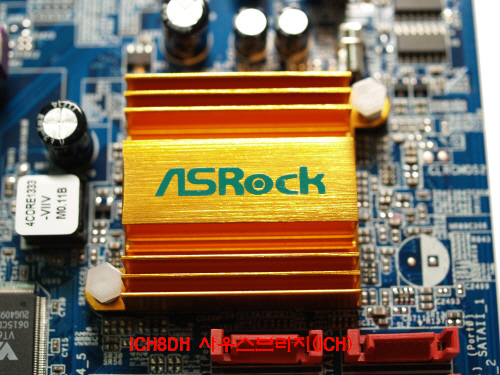

4Core1333-Viiv 는 인텔 P965 칩셋을 사용하고 있다. 타회사의 경우 P35 칩셋을 사용하는 제품이 본격적으로 출시되고 있는 시점에서 Asrock 은 보급형 시장을 공략하기 위해 P965 칩셋을 사용하는 신제품을 내놓고 있다. 사우스브리지는 일반적으로 사용하는 ICH8 또는 ICH8R 이 아닌 Viiv 기능 지원을 위해 ICH8DH를 사용한다. Viiv는 Windows XP 미디어센터 에디션과 그외 구성품을 필요로 해서 아쉽지만 체험해 볼수가 없었다.
|
- ICH별 기능 차이
(1) ICH8 : 일반적인 PC사용자에게 필요한 기능들로 구성되어져 있음
- SATA 인터페이스 4개, PCI-E x1 6개, USB 2.0 10개 제공
- w/Dual EHCI
- SPI Interface
- GbE MAC
- Advanced Fan Speed Control
- USB Port Disable
등을 지원
(2) ICH8R : ICH8에 약간의 고급사용자용 기술이 포함되어져 있음
- SATA 인터페이스 6개 : ICH8에 비해 수량적으로 2개만 추가된 기능
- Intel Matrix Storage Technology : 기존의 RAID 0과 1에 이어 새로운
RAID 5와 10에 대한 지원을 추가로 제공
(3) ICH8DO : ICH8R에 전문사업체를 위한 기술이 포함되어져 있음
- Intel AMT : 하나의 네트워크에 연결된 모든 PC를 관리자 콘솔에서
원격으로 통제할 수 있게 해주는 기능
(4) ICH8DH : ICH8R에 홈엔터테인먼트를 위한 기술이 포함되어져 있음
- Intel Quick Resume Technology : 리모컨 버튼 하나로 PC를 바로
켜거나 끌 수 있는 기능
- ViiV Technology : 최신 음악을 다운로드하면서 영화를 감상하거나
게임을 즐길 수 있음 |
|
- Viiv란...
바이브(ViiV)는 한마디로 ‘통합형 홈 엔터테인먼트 PC 규격’이라 정의할 수 있다.
홈 엔터테인먼트에 적합한 하드웨어 규격과 그에 맞는 소프트웨어를 제시함으로써, 다양한 멀티미디어 환경을 PC 안에 포함시키는 것이 바이브 규격의 취지다. 노트북, 휴대폰, PDA 등 모바일 장비와 TV, 오디오 등의 가전기기들과 연결해 가정 내의 모든 엔터테인먼트 제품들을 한꺼번에 관리하는 유비쿼터스의 개념도 포함하고 있다.
- 출처 PC라인 - |

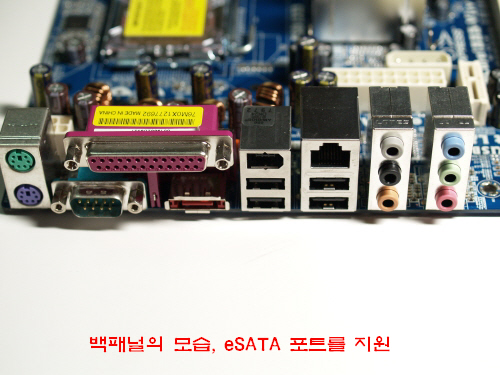

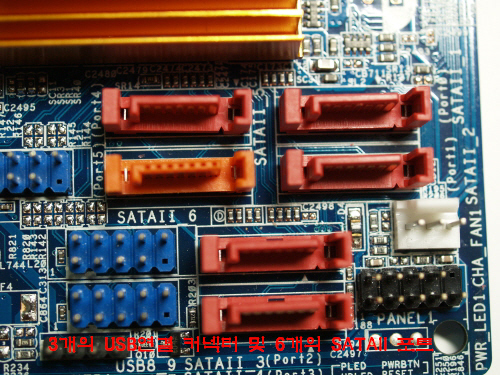

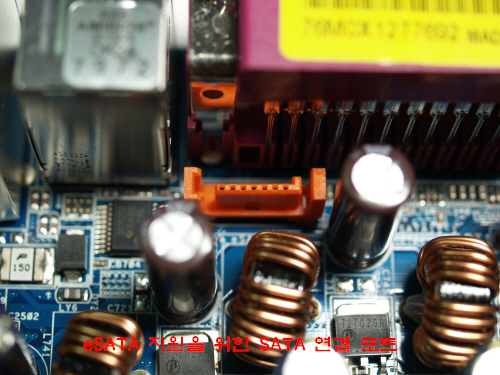

4Core1333-Viiv는 타사의 동일 칩셋의 제품과 동일하게 넓은 확장성을 제공한다. 그중에서 특이한 것은 eSATA 포트를 백패널에 지원하여 기존의 USB 외장형 HDD를 사용하는것보다 훨씬 높은 속도를 제공하여 자료 백업 및 복사/이동에 용이하다고 볼 수 있다.

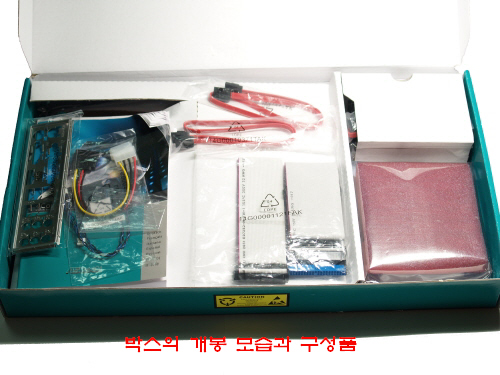

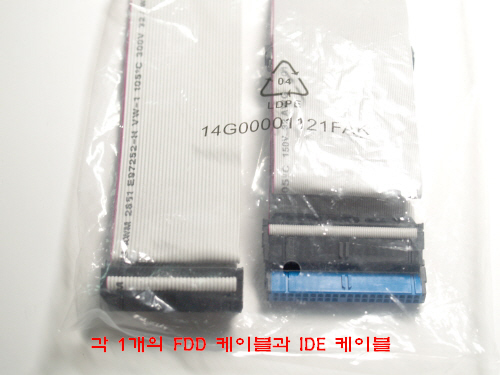

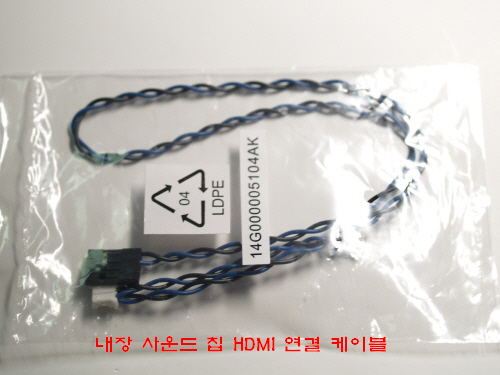

케이블 및 부가 부품의 사진이다. 최근 많이 사용되는 HDMI 포트를 지원하기 위해 내장사운드 칩의 HDMI 연결용 커넥터가 있어 케이블을 통해 GeForce8600GTS 등 HDMI 포트를 지원하는 그래픽 카드의 커넥터에 연결하면 HDMI 포트를 통해 사운드를 전송할 수 있게 된다.

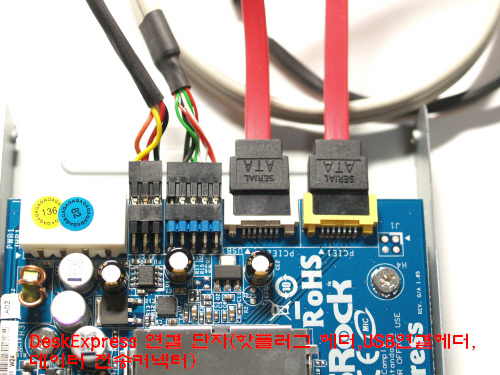

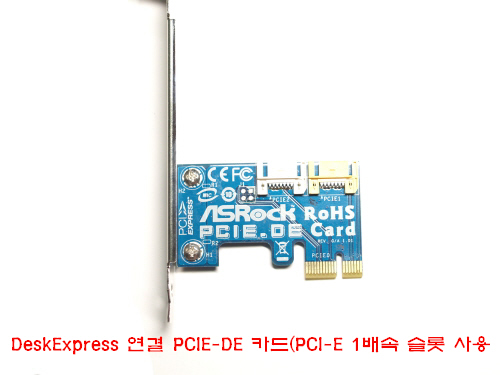

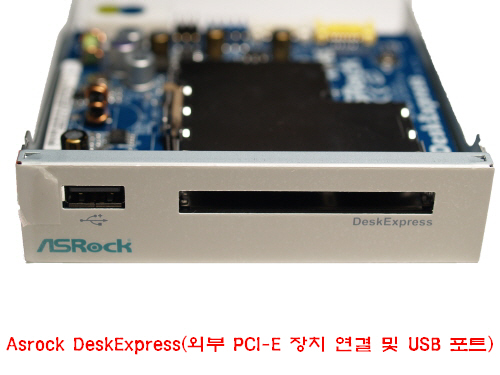

박스의 부피를 크게 만든 장본인인 DeskExpress 와 PCI-E DE 인터페이스 카드이다. DeskExpress 의 외관을 보면 USB 포트 하나와 1개의 DeskExpress 포트를 제공하고 있다. DeskExpress 는 PCI-E 인터페이스를 지원하는 외부 장치를 연결하여 보드 내부의 PCI-E슬롯과 연동함으로서 빠른 속도를 제공하도록 하는 일종의 포트 개념이라고 생각하면 된다. 근데 이포트를 지원하는 장치를 본적이 없어 사용할 수가 없었다. PCI-E DE 카드를 메인보드의 PCI-E 1배속 슬롯에 장착한뒤 DeskExpress 본체와 s-ata 케이블 두 개로 연결하면 된다. 4Core1333-Viiv 에는 총 4개의 s-ata 케이블이 제공되는데 자신이 eSATA 포트와 DeskExpress를 사용한다면 결국 HDD와 연결할 수 있는 케이블은 한 개뿐이므로 케이블의 추가제공에 대한 아쉬움이 남는다.

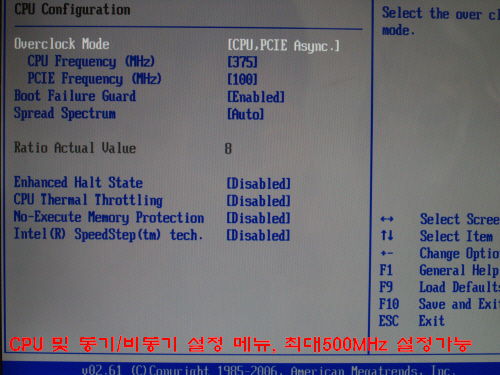

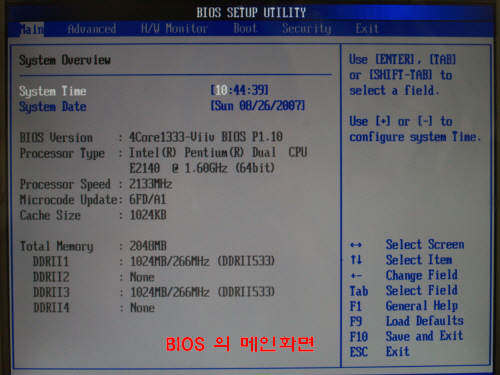

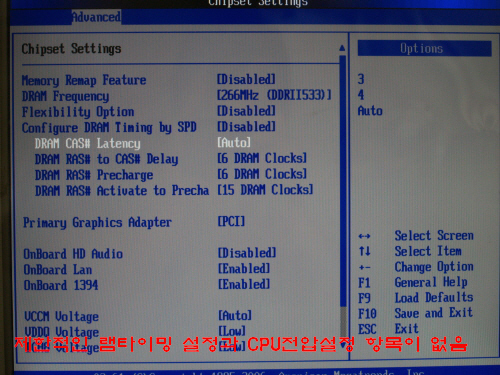

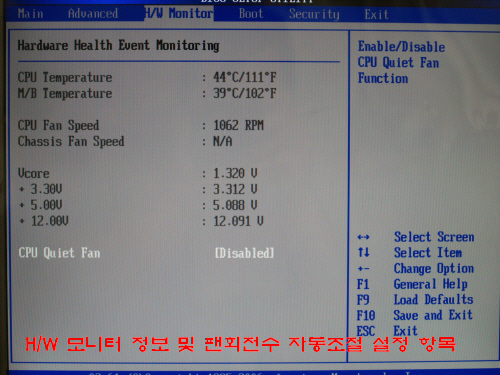

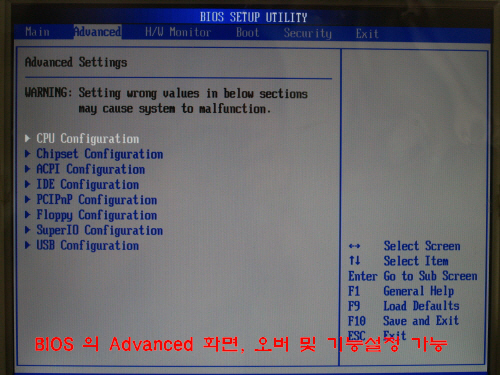

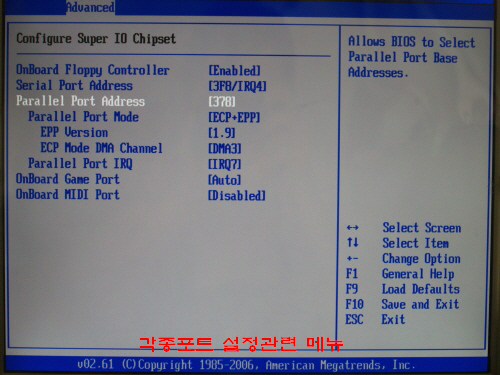

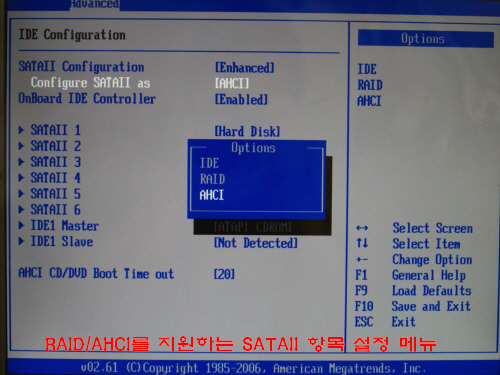

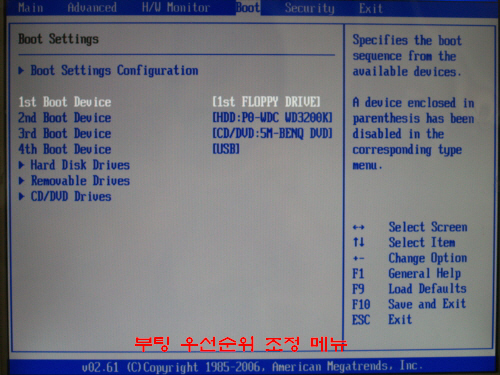

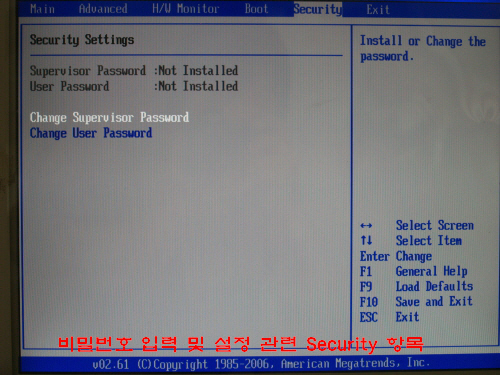

4Core1333-Viiv 의 바이오스 화면이다. Asrock 보드답게 AMI bios를 사용하고 있다. 주요 항목만 이야기 한다면 Asrock 제품의 대상이 보급형 타겟이므로 강력한 오버가 아닌 간단한 오버기능을 제공하고 있다. 현재 타사의 제품에서도 지원하는 PCI-E 동기/비동기 설정, FSB 조절메뉴, 램타이밍 조절, 메모리 전압 조절을 제공한다. 하지만 오버클럭에서 제일 중요한 CPU전압조절 항목이 없고 한정되어 있는 램타이밍 조절 옵션이 아쉬운 부분이라 할 수 있겠다. 4Core1333-Viiv 제품의 경우 Asrock 제품에 비해서 높은 가격의 제품이라 이러한 기능이 추가될 수 있지 않았나 하는 생각이 든다. 기존 메인보드에서 OS를 VISTA로 사용중이었는데 동일한 인텔 칩셋으로 생각하여 보드만 교체후 윈도우를 새로 설치 하지 않고 부팅하였는데 HDD인식 부분에서 지속적으로 리부팅 되는 현상이 발생하였다. 확인해보니 4Core1333-Viiv 에서는 SATA의 AHCI가 기본적으로 설정되어 있어 나타나는 현상이었다. 결국 향상된 하드디스크 성능을 보여주는 AHCI를 해제하니 정상적으로 부팅이 되었다.
|
AHCI (Advanced Host Controller Interface)
인텔 ICH8R을 사용하는 965칩셋의 메인보드에서 IDE환경설정 옵션중에 하나인 AHCI모드는 HOT-Plug 및 인텔 VIIV기술에 필요한 요구사항중에 하나인 HDD의 NCQ기능이 활성화되기 위한 옵션이다. 945칩셋의 메인보드에서 ICH7R을 적용시켜 AHCI모드에서 NCQ를 사용할 수 있었으며, 965칩셋 메인보드에서도 NCQ기능을 활성화 하기 위해서는 ICH8R이상의 칩셋에서만 가능한 것이다 |
지금까지 레이아웃 및 구성품을 알아보았다. 다음으로 넘어가서 성능을 알아보도록 하자
|
