최근 PC하드웨어가 눈에 띄게 발전한 것이 성능 뿐만이 아닙니다 확장성도 크게 늘어났습니다 예전 같으면 PATA 하드디스크를 최대 4개밖에 달지 못했다면 현재는 SATA 하드를 기본으로 4개 이상 달 수 있고 PATA 하드도 또 달 수 있습니다 PCI-E 슬롯도 갖추면서 확장성은 더욱 늘어나게 되었습니다 여기에 맞는 전원공급기는 기껏해야 500와트 급 정도일 뿐이었습니다 그리고 PC에서의 심장역할을 하는 전원 공급기는 PC에 전력을 공급해주는 막중한 책임을 지고 있는 제품으로 기본 역할에 부가 기능 역할까지 할 수 있는 제품들이 지속적으로 선보이고 있습니다 이때 (주)NCTOP이 1500W 전원공급장치를 내놓아 우리들 시선을 사로잡았습니다 NCTOP POWER PLUS 1500W가 그것입니다
어느 정도 컴퓨터를 아는 분이라면 케이스와 전원공급장치를 생산 및 판매를 하고 있는 (주)NCTOP을 들어봤을 겁니다 2002년에 설립된 (주)NCTOP은 서울 용산에 본사 서비스 센터를 운영하고 있으며 케이스 파워 자체 브랜드를 국내 개발 후 중국 심천에 위치한 자체 공장에서 생산을 하고 있습니다 (주)NCTOP이 주로 생산한 제품 가운데 유명한 윈드터널과 위저드 등 바람의 나라로 일컬어지는 (주)NCTOP의 주력 상품입니다 그런 가운데 좀 더 고급지향적인 NCTOP POWER PLUS 시리즈로 (주)NCTOP의 제 2의 도약 즉 보급형 이미지에서 벗어나 고급형 즉 하이엔드 이미지를 표방하는 시기에 이르렀다고 판단한 것 같습니다 (주)NCTOP은 그동안 CWT(Channel Well Technology)사의 제품을 OEM으로 만들어 국내에 판매하였으며 이번 POWER PLUS 제품 시리즈는 CWT사에서 개발한 파워를 판매하고 있습니다
오늘 알아볼 제품은 NCTOP POWER PLUS로 CWT(Channel Well Technology)에서 제품을 그대로 수입하여 외관의 도장색상과 모델명을 변경해 선보였습니다 NCTOP POWER PLUS 1500W은 높은 출력과 안정성을 겸비한 전원공급장치입니다 해외에서 유명한 제조사 제품이 NCTOP과 만나 어떠한 성능을 보여주는지 살펴보도록 하겠습니다
사실 처음 이 물건 NCTOP POWER PLUS 1500W를 대했을 때 놀랍기도 하고 진정 네 시스템에 필요한가에 의문점이 들기도 했습니다

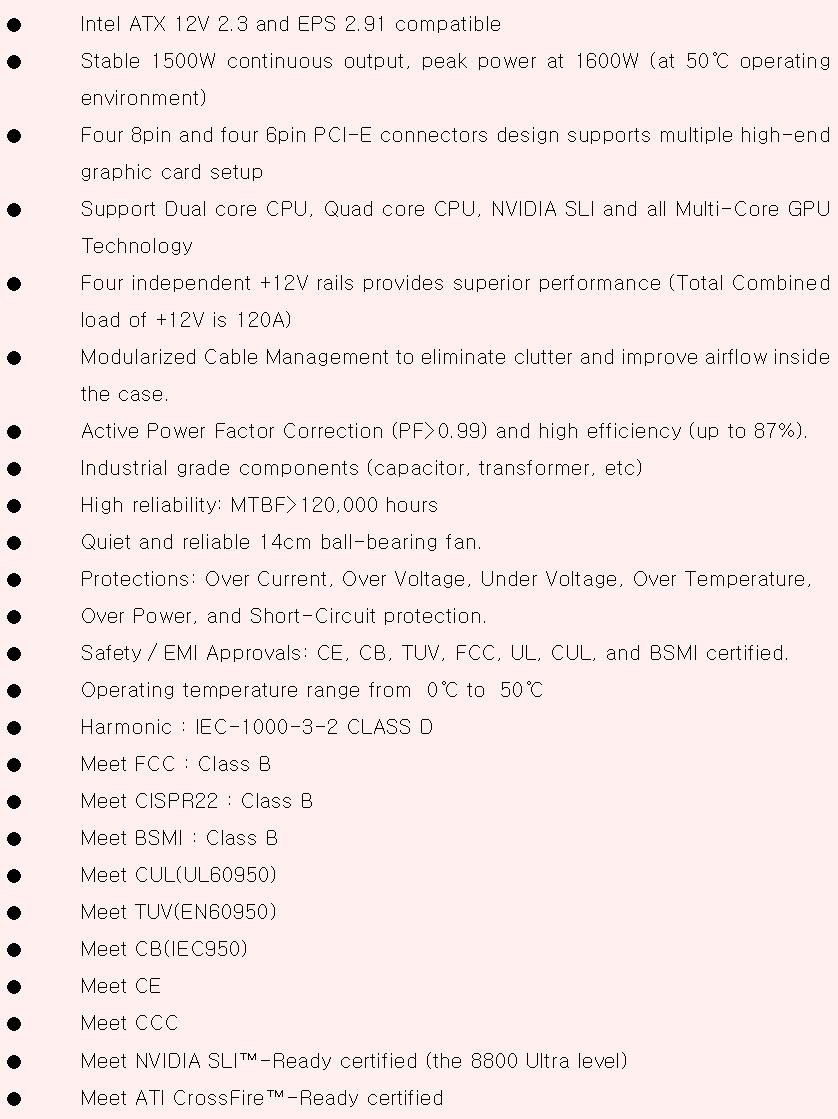

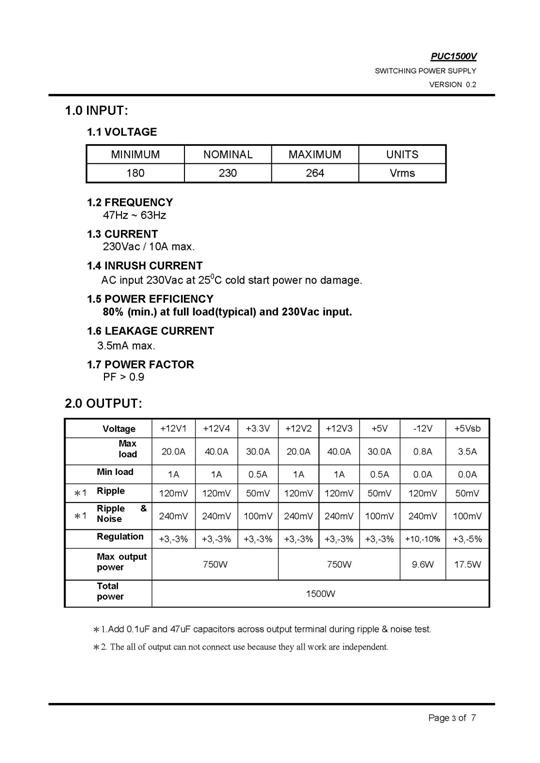

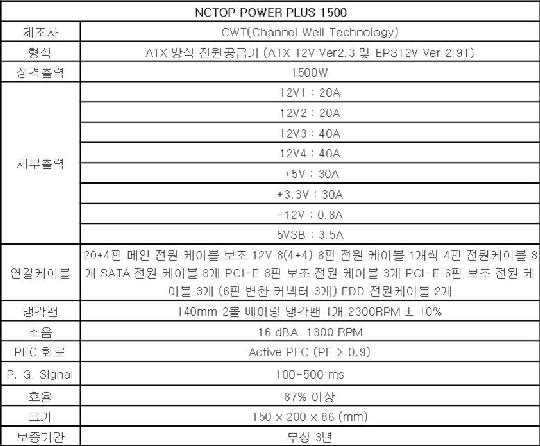

위는 NCTOP POWER PLUS 1500W의 특징과 스펙입니다 다른 건 다 제쳐두고 중요하게 볼 사항이 최대 87 %의 효율성 저소음 140mm 볼 베어링 팬 MTBF 120000시간입니다 그리고 최신 6핀과 8 핀 전원의 그래픽 카드에 대한 완벽한 지원을 제공한다는 데 주목할 필요가 있습니다 근래에 들어 컴퓨터의 효율이 이목을 받고 있으며 그리고 또한 최신형 그래픽 카드에 8핀 전원이 장착되어 나오고 있어서 그런지 몰라도 아무래도 효율이 좋고 최신형 그래픽 카드를 지원하는 전원공급장치임을 알고 넘어가는 게 핵심인 것 같습니다 그리고 한가지 부연하자면 위의 OUTPUT 표를 보시면 12V 3.3V 5V의 각각 나누어서 즉 750W 2개에서 각각 나오는 것을 보실 수 있습니다 이는 NCTOP POWER PLUS 1500W가 두 개의 750W로 구성되어 있는 것을 보실 수 있습니다
NCTOP POWER PLUS 1500W는 1500W 고전력을 4채널 12V출력 전력 분산설계를 하였으며 87%의 이상의 고효율을 가지고 140mm 저소음 2-ball 베어링 팬 설계로 소음과 쿨링의 최적화를 이루었습니다 편리한 모듈 케이블 방식을 지원하여 파워의 편리함을 확인할 수 있습니다

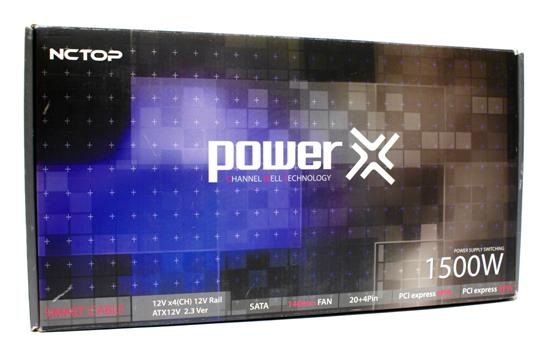

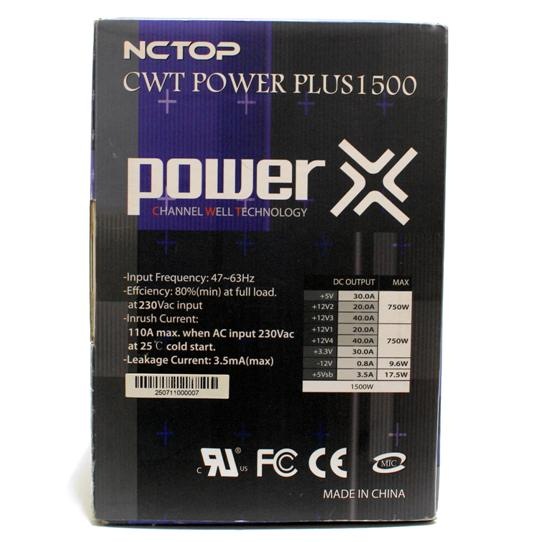

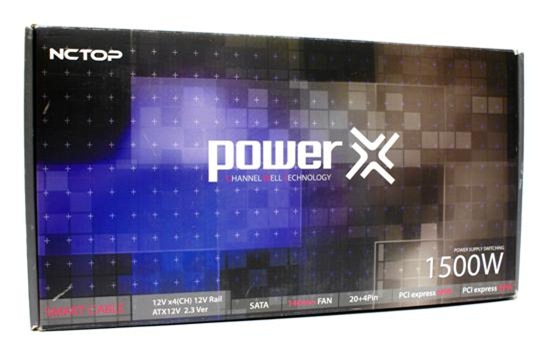

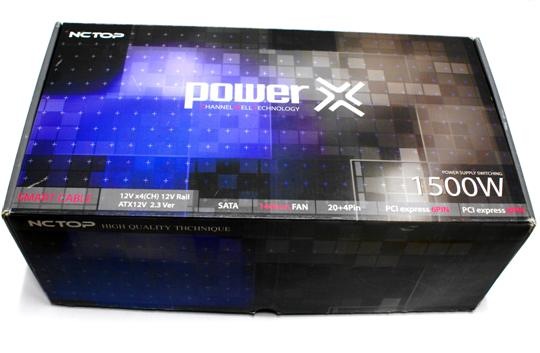

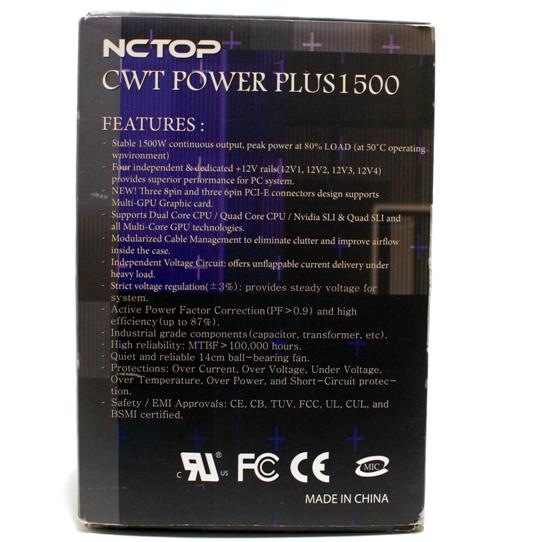

상자의 양쪽의 기능 및 사양에 대한 자세한 목록을 차트와 함께 자세히 각 전압의 출력을 표기하고 있습니다 자세히 보시면 전압의 출력이 양분 즉 750w를 두 가지로 나누어 각 출력전압을 표기하고 있습니다 이는 적어도 두 개의 750w를 합쳐 놓았다는 생각을 해 봅니다

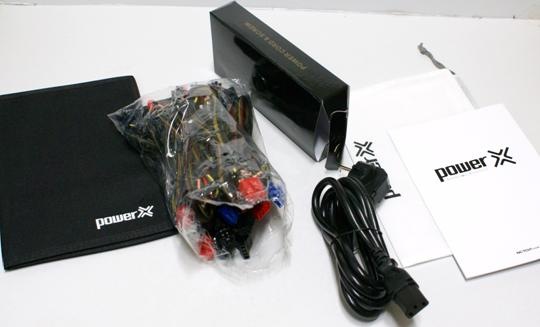

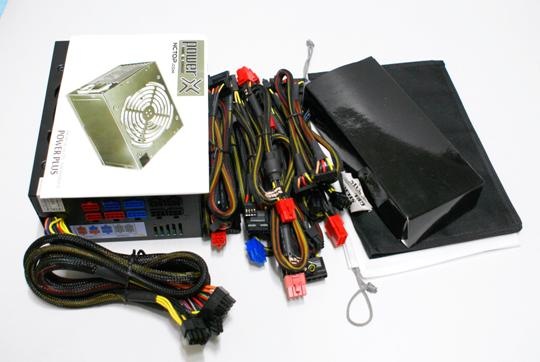

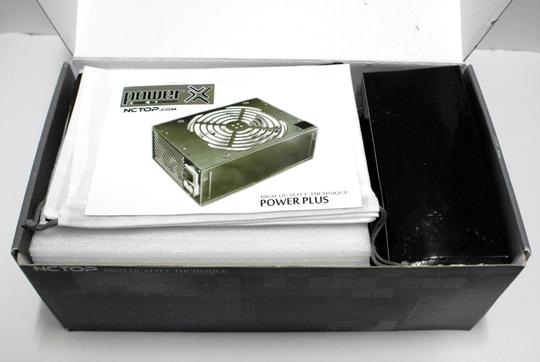

상자 안에서 꺼낸 부속물들입니다 파워 본체와 설명서 많은 모듈형 케이블과 모듈 케이블 파우치 나사 및 전원 케이블이 들어 있습니다

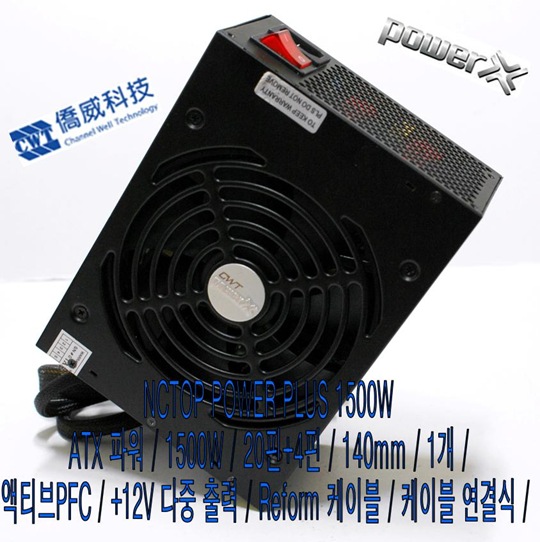

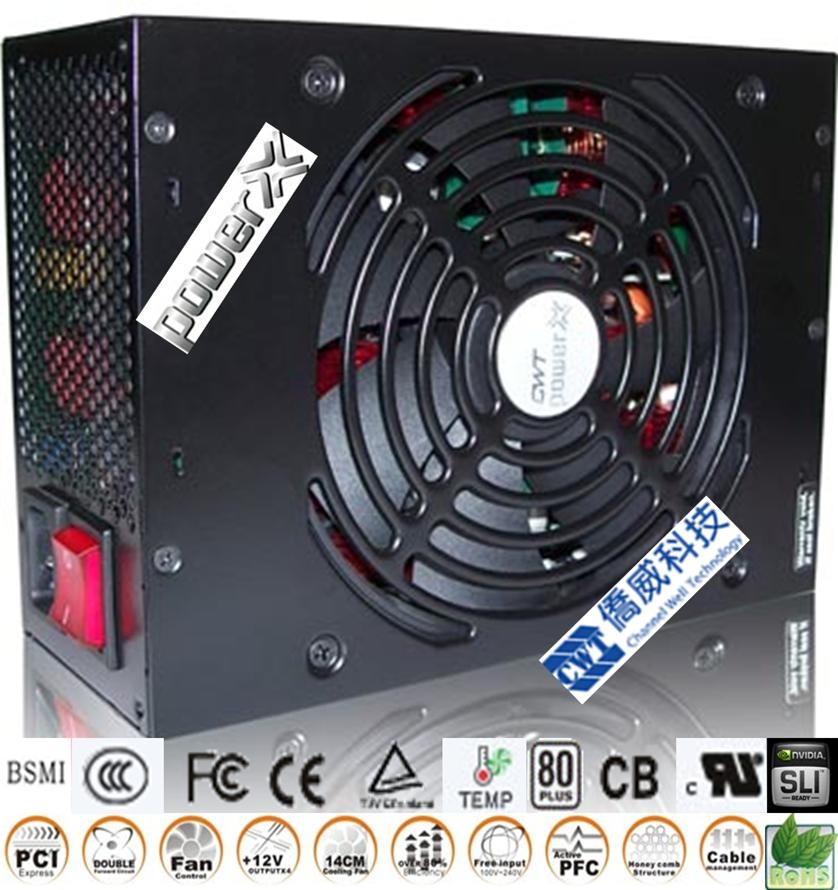

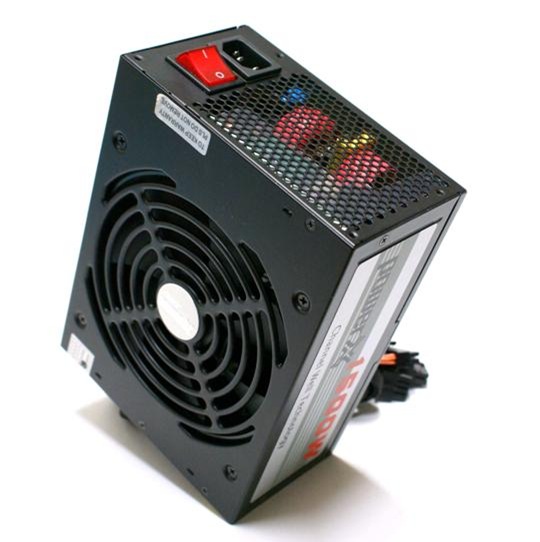

하단 140mm 대형 쿨링팬을 달아 저소음으로 효과적인 쿨링 효과를 주고 있습니다 그리고 일반 파워에 비해 길쭉한 몸체와 모듈 케이블 방식을 지원합니다 깔끔하고 고급스러운 외관에 POWERX라는 문구와 CWT(Channel Well Technology)사 로고가 눈에 뜨입니다
1500W 의 파워답게 12V 를 4채널로 나누어 총 120A 를 지원합니다
이 제품은 12V를 4개로 출력해 CPU 및 갖가지 확장장치에 안정적으로 전원을 공급해 주며 최근에 들어 필요로 하는 충분한 확장 커넥터와 8핀 전원을 위한 그래픽카드를 위한 커넥터도 제공합니다 140mm 2볼 베어링 냉각팬 한 개는 열을 빠르게 식혀주면서 팬 컨트롤러를 얹어 온도에 따라 팬 속도를 조절해 줍니다 냉각성능과 안정성을 높인 설계로 정격 1500W를 안정적으로 출력할 수 있게 했습니다

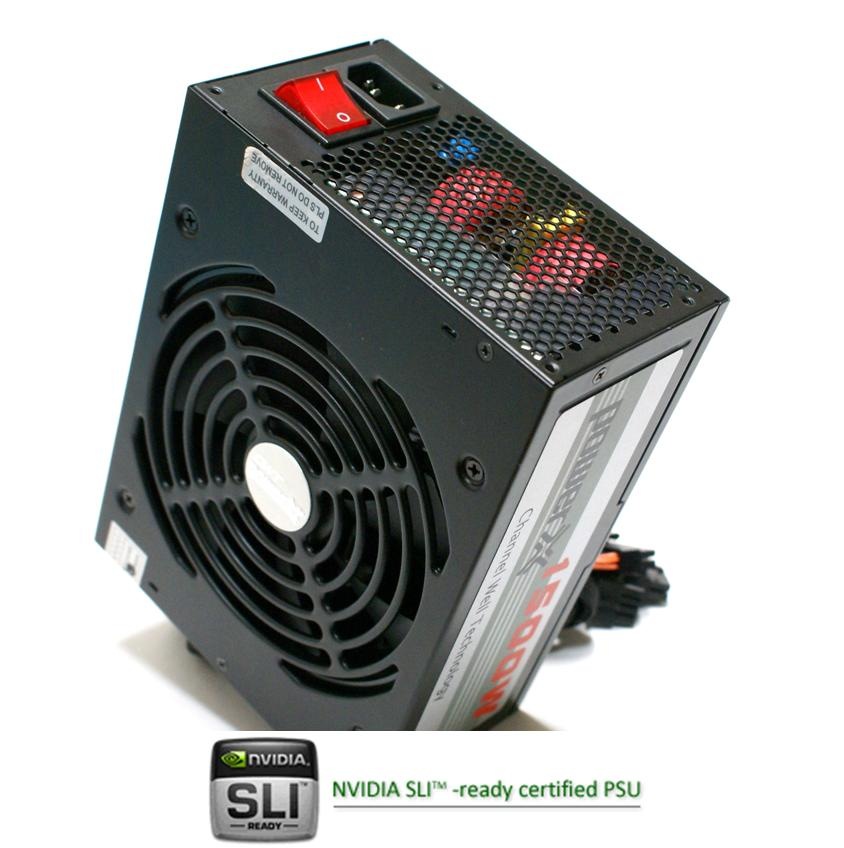

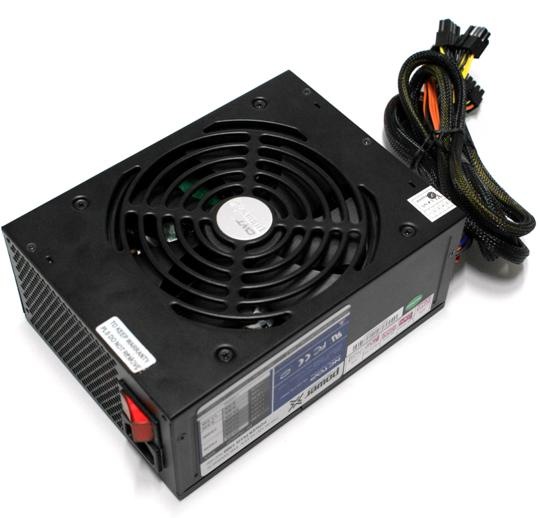

블랙 컬러로 고급스러움을 강조한 외형을 지니고 있습니다 140mm 냉각팬은 내부 온도에 따라 회전속도를 자동으로 조절하는 온도 감지 센서로 인해 적은 소음을 지녔습니다

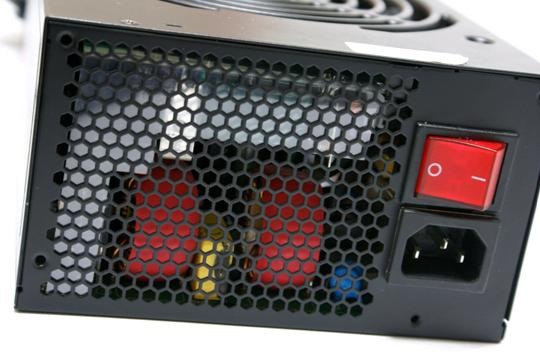

전원 공급장치의 후면에는 내부 공기가 밖으로 쉽게 빠져 나갈 수 있게 벌집 모양 그릴로 구성되어 있습니다

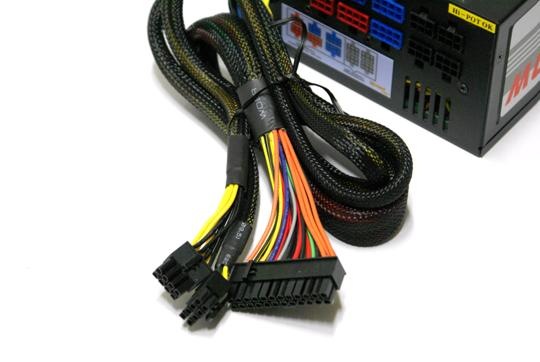

CPU 4핀+4핀 1개 MAIN 20핀+4핀 1개 CPU 8핀 1개가 기본으로 달려있습니다

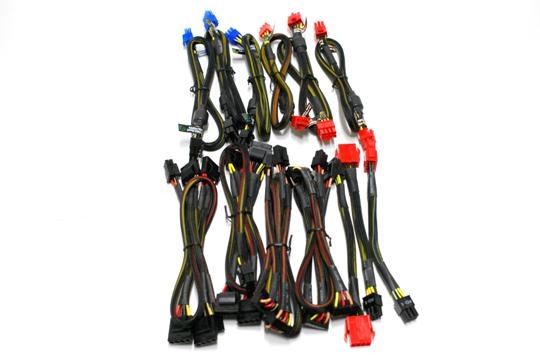

4핀 전원케이블 8개 SATA 전원 케이블 8개 PCI-E 8핀 보조 전원 케이블 3개 PCI-E 6핀 보조 전원 케이블 3개 6핀 전환 어댑터 3개 FDD 전원 케이블 2개를 지녔습니다 스마트 케이블 방식으로 구성되어 빼고 끼기 쉬운 장점을 지녔으며 고 사양 및 확장을 위해 넉넉한 전원 커넥터를 제공하고 있습니다 PC 케이스 내부의 원활한 공기 흐름을 유도하기 위해 슬리빙 처리되어 있으며 최적화된 케이블 길이를 장점으로 들을 수 있을 것입니다
모듈 케이블 방식 지원으로 케이블 분리가 가능합니다 1500W를 모두 사용해야 한다면 그만큼 많은 케이블이 있어야 합니다 NCTOP POWER PLUS 1500W는 10개의 모듈 케이블 뿐만 아니라 기본 장착 케이블 및 8핀 변환 케이블 등 다양하게 있습니다 그리고 각각의 스마트 케이블 연결에 관한 것은 스티커를 통해 손쉽게 확인이 가능합니다
전체 케이블을 연결한 모습으로 사용자가 원하는 케이블만 연결해 내부선 정리를 깔끔하게 할 수 있는 이점이 있습니다
최신 ATX12V V2.3 및 EPS 2.91규격을 만족하는 제품으로 쿼드 12V에 정격 1500W의 성능을 가진 제품으로 속이 알찬 구성이 특징입니다 각각의 사진을 통해 내부 구성 부품들을 확인해 보도록 하겠습니다
NCTOP POWER PLUS 1500W 전원공급장치의 길이는 일반 전원공급장치에 비해 깁니 다 하지만 내부는 1500W의 고전력을 안전하게 소화할 수 있도록 알차게 구성되어있습니다

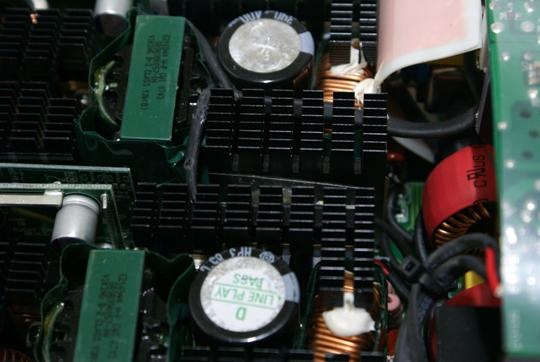

일반적인 파워 제품들이 방열판 2개로 내부 열을 식히는 반면 NCTOP POWER PLUS 1500W 제품은 방열판 8개로 내부 열을 구석까지 식혀줍니다 방열판은 최대한 열과 접촉을 많이 할 수 있는 구조로 공기와 맞닿는 면적을 넓혀 빠르게 식혀줍니다
출력 콘덴서는 히타치의 400V/390uF(마이크로 패럿) 85도 대효율전해콘덴서 2개를 달았습니다 1F(패럿)은 1A(암페어)의 전류가 1초 동안 흐를 때 지나가는 전기의 양입니다 따라서 전원공급장치의 출력이 클수록 전류를 머금어 저수지의 역할을 하는 컨덴서의 용량도 커져야 합니다 NCTOP POWER PLUS 1500W는 고용량 콘덴서를 달아 1500W 출력을 감당하기 충분합니다
EMI 필터를 갖춰 입력라인의 잡음이 전원공급장치 내부 부품 손상을 방지 외부 기기를 보호 하고 가청대역 이상의 고주파 노이즈를 제거해 줍니다
외부나 내부에서 새어 나오는 전류자극을 최소화하려고 내부 접지를 해 안정성을 높였습니다
과전압 과전류에 생기는 피해를 줄이기 위해 안전퓨즈가 구성되어 있습니다
전원공급장치 내부의 모든 부품 중 발전소 역할을 하는 트랜스포머(AC ▶ DC)는 파워서플라이의 성능을 가늠할 수 있는 핵심 구성요소입니다 NCTOP POWER PLUS 1500W는 대형2개의 CWT 0743 트랜스포머를 사용하여 1500W의 전력을 안정적으로 제공합니다
Active PFC 회로로 AC 전원의 고주파 왜곡 및 노이즈를 줄였으며 유효 전력을 최대로 얻을 수 있어 에너지 효율 및 제품 성능을 크게 향상시켰습니다

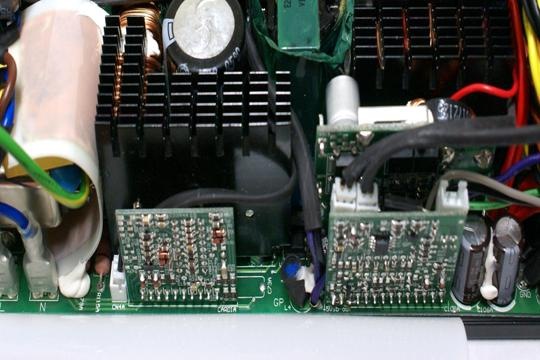

NCTOP POWER PLUS 1500W는 완성도 높은 PCB 설계 높은 효율이 가능한 구조로 설계되었습니다 많은 열이 발생하는 부품 주변에 신속한 냉각이 가능한 방열판을 배치하여 140mm 대형 쿨링팬이 낮은 회전(RPM)으로 효과적인 쿨링이 가능합니다

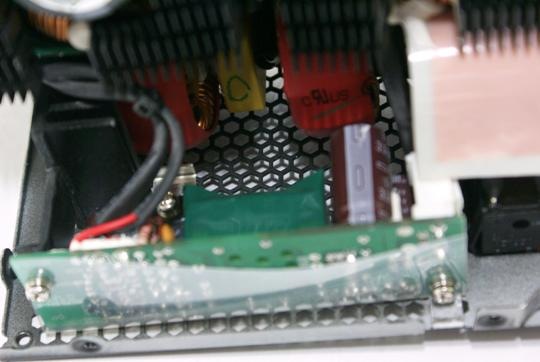

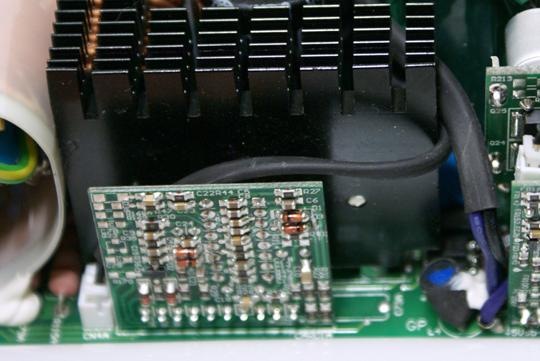

OCP(Over current protection) PCB 과전류 보호 PCB입니다

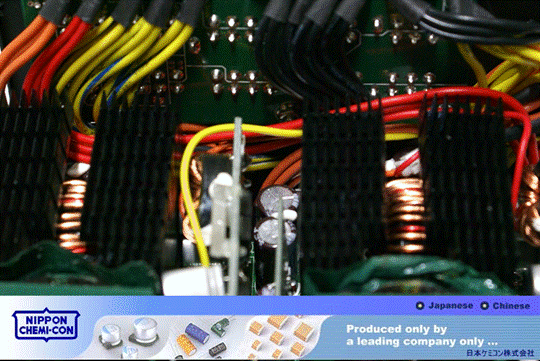

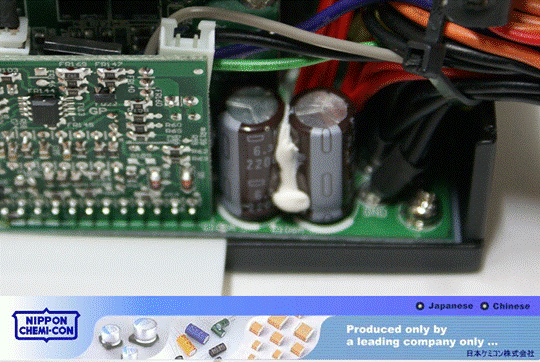

앞에서도 애기했듯이 메인 캐퍼시티는 히타치 제품을 사용했으며 그 외의 캐퍼시티는 위의 사진에서 보다시피 곳곳에 Nippon Chemi-Con의 제품이 사용되었습니다 제가 느끼기엔 CWT가 일제 캐퍼시티 사용하여 빌드 콸러티를 높였으며 이에 수많은 주요 벤더(기가바이트 써멀테이크 등등)에 OEM으로 납품되는 큰 이유일 걸로 보입니다 사용되어지는 부품의 콸러티가 뛰어나야 1500W를 안정적으로 구동할 수 있을 것입니다
140mm팬은 2300rpm에서 ± 200rpm의 속도를 돌며 컴퓨터 초기 부팅 시에는 냉각팬 컨트롤러에 의해 1300rpm에 16dBA로 구동해 상당히 조용했습니다 이는 내부 온도를 알아채 냉각 팬 속도를 조절하는 냉각팬 컨트롤러가 위치하고 있어 내부 온도가 기준 온도 이상으로 상승할 경우에만 최대로 돌기 때문에 소음을 걱정 할 필요가 없습니다 특히 140mm 냉각팬이라서 그런지 소음이 크지 않은 장점이 있습니다

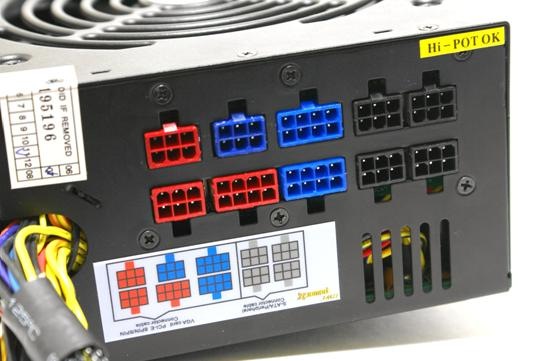

NCTOP POWER PLUS 1500W는 모듈 케이블 방식을 지원하기 때문에 사용자가 사용하는 케이블을 선택하여 구성할 수 있습니다 불필요한 케이블은 꽂지 않아도 되기 때문에 케이스 내부 선 정리에 큰 도움이 됩니다 모듈 케이블을 꽂을 수 있는 기판의 모습입니다

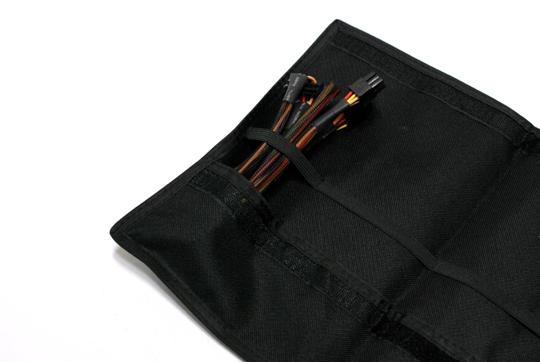

4핀 전원케이블 8개 SATA 전원 케이블 8개 PCI-E 8핀 보조 전원 케이블 3개 PCI-E 6핀 보조 전원 케이블 3개 6핀 전환 어댑터 3개 FDD 전원 케이블 2개 전원 케이블 1개 모듈 케이블을 보관할 수 있는 휴대용 팩 2개가 제공됩니다 모든 커넥터들은 이지 커넥터를 체용하여 탈착시 용이합니다

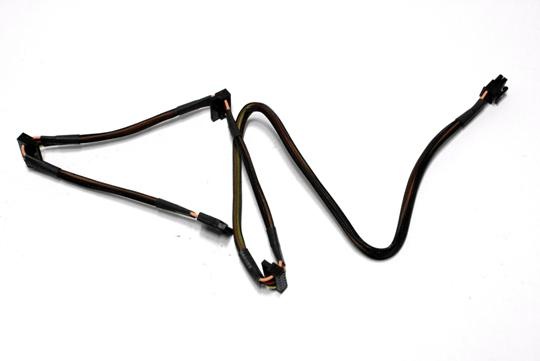

4개의 시리얼 ATA 단자로 구성된 케이블이 모듈 케이블로 2개가 제공됩니다 NCTOP POWER PLUS 1500W는 PATA/SATA 하드디스크 및 ODD 장치를 16개까지 지원합니다 그만큼 고용량을 지원하기 때문에 많은 케이블을 제공하고 있습니다
4개의 4핀 단자와 FDD 전원케이블로 구성된 케이블이 모듈 케이블로 2개가 제공됩니다 NCTOP POWER PLUS 1500W는 PATA/SATA 하드디스크 및 ODD 장치를 16개까지 지원합니다 그만큼 고용량을 지원하기 때문에 많은 케이블을 제공하고 있습니다

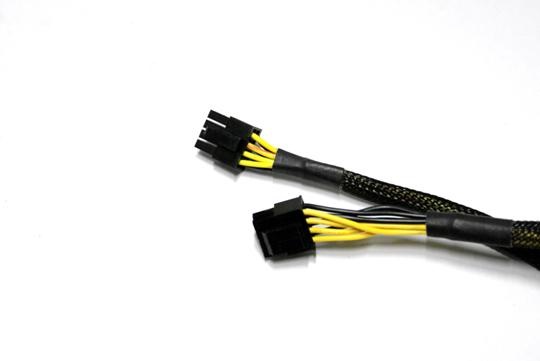

NCTOP POWER PLUS 1500W는 쿼드 또는 트리플 SLI를 지원하기 때문에 모듈 케이블이 PCI-E 8핀 보조 전원 케이블 3개 PCI-E 6핀 보조 전원 케이블 3개 6핀 전환 어댑터 3개를 제공하고 있습니다
전원 케이블 1개와 사용설명서 1개가 제공됩니다 한국어로 제공되어 있어 사용자들이 쉽게 볼 수 있습니다
NCTOP POWER PLUS 1500W의 인증을 한 번 살펴 보도록 하겠습니다 가장 기본적인 인증과 요즘에 화두로 떠오른 80PLUS인증과 SLI 인증을 살펴보도록 하겠습니다

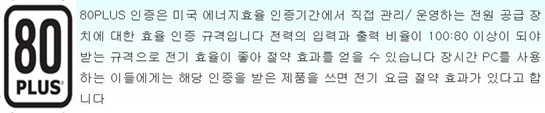

우선은 최근에 화두로 떠오른 80PLUS인증을 살펴보도록 하겠습니다 컴퓨터 마켓의 전원공급장치의 화두가 정격에서 좀 더 효율을 중시하면서 안정적인 80PLUS 인증으로 변모하고 있습니다 점차 유저들의 관심도 많아지고 있으며 이제는 좋은 전원공급장치를 선택하는 기준으로 점차 자리를 잡아가고 있습니다 80PLUS 인증은 이미 국내에 잘 알려진 해외 유명 제조사들의 전원공급장치들이 기본으로 받는 것입니다 CWT 역시 18개나 되는 제품이 이미 인증을 받은 상태입니다 정확한 정보를 확인하기 위해 www.80plus.org 사이트를 통해 확인을 시도했습니다 아래와 같은 여러 테스트 정보를 확인할 수 있습니다
80PLUS인증 사이트에서 확인 결과 아직 등록된 상태는 아니며 (주)NCTOP 관계자 분의 말로는 인증 완료 되었으며 수 일 내에 사이트에 등록될 거라 합니다 그러니 오해가 없으시길 바랍니다

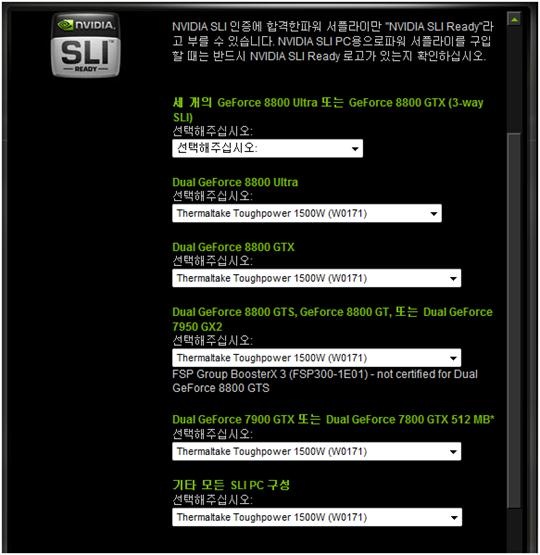

왠 뜬금없이 써멀테이크의 전원공급장치의 인증 내용을 보여 주냐며 의아해 계신 분도 있으실 겁니다 물론 CWT도 1200W 까지 SLI 인증이 완료된 상태입니다 앞에서도 언급한 바 있듯이 CWT의 제품을 써멀테이크로 납품한다는 사실을 언급한 바 있습니다 물론 어느 정도 아시는 분이라면 현재 ㈜NCTOP의 NCTOP POWER PLUS 1500W과 써멀테이크의 1500W는 약간의 포장 면에서 다를 뿐이며 안에 부품 등은 동일한 라인업에서 나오는 걸로 알고 있습니다 그래서 SLI 인증 사항도 그런 면을 고려해 볼 때 SLI 8800 ULTRA 인증까지 마쳤다고 봐도 무방하리라 봅니다
위의 파워는 1200W입니다 어느 회사의 제품일까요 정답은 사용기 마지막 부분에 밝혀 드리겠습니다

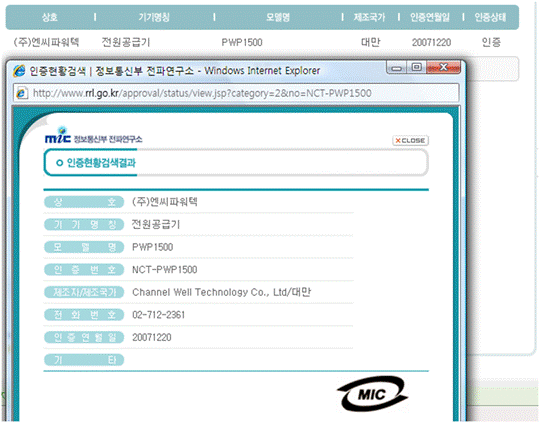

MIC 인증은 전기통신기본법 제 33조와 전파법 제 46조 및 제 57조에 의거하여 시행되고 있는 전자파적합등록 인증제도입니다 전기·전자기기의 사용 급증으로 기기에서 발생하는 불요 전자파 및 다른 기기나 외부의 전파에 의한 통신장해 기기 오작동으로 인한 인명 및 재산의 피해를 최소화하고 국내 전파환경을 보호하기 위해 시행되는 강제 시행되는 제도로 국내에서는 정보통신부 산하의 전파연구소를 통해 진행됩니다 하지만 세계 안전인증기관인 UL(미국&캐나다 안전인증)/FCC(미국 전자파 안전인증)/CE(유럽안전인증)을 받은 제품의 경우 면책이 가능합니다 단 이는 해당 제조업체의 브랜드를 그대로 사용할 때 적용되는 것이고 OEM으로 공급받아 수입사의 로고를 새로 부착할 때는 국내에서도 새롭게 인증 받아야 합니다 이를 어길 때에는 인증 시에 들어가는 금액의 두 배인 200만원의 벌금을 내야하며 또한 회가 거듭할수록 500만원에서 최대 1,000만원까지 벌금이 선고됩니다 경고가 3번에 이르렀을 경우 해당 업체는 최대 영업정지 및 대표이사 사법처리까지 이어질 수 있습니다 문제는 MIC 인증을 받기까지 소요되는 기간과 비용이 결코 만만치 않다는 것이며 최소 1주일이라는 시간이 소요되고 비용도 80~150만원 정도가 소요됩니다 또 인증에 투입된 제품의 경우 파손으로 인해 다시 활용할 수 없게 됩니다 대량의 제품을 생산 판매하는 대기업 입장에서는 무시할 만한 시간과 비용이지만 규모가 작은 중소기업으로서는 부담이 가는 부분일 것입니다
위의 MIC인증 사항에서 볼 수 있듯이 ㈜NCTOP은 외국에서 전자기기를 들여올 때 기본적으로 받아야 하는 인증은 당연히 받은 상태입니다

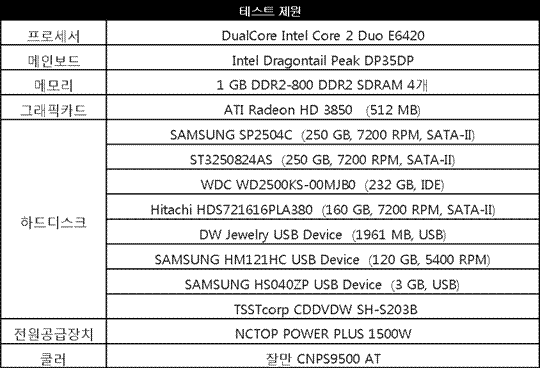

실제 사용 테스트를 통해 어떠한 출력을 보이는지 쉽게 확인할 수 있도록 준비했습니다 결과는 사용되는 시스템에 따라 다르다는 것을 고려해주기 바랍니다

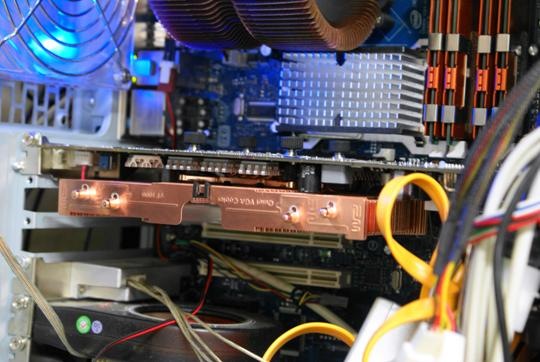

제가 가진 시스템으로 1500W용량의 전원공급장치를 성능을 테스트하기엔 어떻게 보면 계란으로 바위를 친다고 할 수 있습니다 하지만 어느 정도의 안정성을 띄고 있는지 전압의 출력은 어떠한지 살펴보도록 하겠습니다

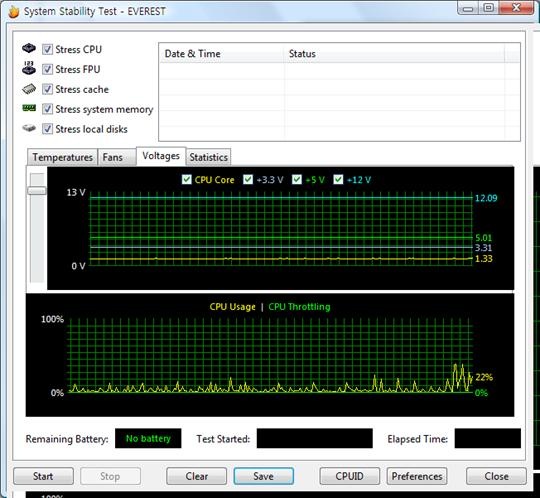

테스트는 에버레스트의 안정성 테스트로 구동하였으며 타임은 대략 90분 정도의 시간을 할애해 아이들시와 풀로드시의 전압의 유동성을 살펴보도록 하겠습니다
사실 테스트에 임하면서 우려했던 것이 제가 지니고 있는 시스템이 얼마나 1500W를 어느 정도의 로드를 걸 수 있을지 의문이었으며 테스트 결과에서 볼 수 있듯이 아이들시의 전압과 풀로드시 전압이 얼마 차이 안 나는 것을 볼 수 있습니다 대략 12V는 0.02 5V는 0.01 CPU CORE 전압도 0.01의 유동성 밖에 없었습니다 어찌 보면 일반적인 유저들이 용량이 높은 전원공급장치를 테스트 하기엔 무리인 것 같습니다 물론 고하이엔드 유저들은 어떨는지 모르겠습니다만 제가 봤을 때에 스컬트레일 정도는 되야 1500W를 다 활용할 수 있을 듯 합니다
고 용량 전원공급장치가 쏟아지면서 사람들은 고 용량 전원공급장치를 다시 보기 시작했습니다 안정적인 출력과 고급스런 모양에서 오는 신선한 느낌은 어느덧 사라지고 값비싼 고 용량 전원공급장치를 대신할 저가형 전원공급장치를 찾거나 소위 말하는 묻지마 전원공급장치를 사용합니다 저가형 전원공급장치로도 충분히 돌아가는 컴퓨터를 굳이 비싼 값을 주고 고 용량 전원공급장치의 필요성을 별로 느끼지 않기 때문일 것입니다
NCTOP POWER PLUS 1500W 전원공급장치는 일반 사용자보다는 하이엔드 유저나 서버를 겨냥해서 나온 제품입니다 실제로 길이와 무게가 다소 길고 무거워서 일반 케이스에는 맞지 않는 경우도 있습니다 또 일반사용자가 아무리 고급사양으로 맞춘다 해도 1500W 라는 고 용량을 사용하기엔 다소 무리가 따릅니다
각종 안정성 테스트를 통과했습니다 4채널 12V 다중출력 설계를 통해서 안전성을 확보했기 때문일 것입니다 SLI 8800 ULTRA로 SLI를 구성해도 충분한 용량과 적은 소음으로 사용이 가능하며 80PLUS 인증까지 받아 안정성 확보에 만전을 기한 제품입니다 그리고 또한 안의 부품 중 주요 캐퍼서티는 MADE IN JAPAN인 히타치와 니폰 세미콘의 제품을 사용하여 빌드 퀄러티를 높였습니다 게다가 믿을 수 있는 (주)NCTOP에서 CWT의 이름으로 국내에 공급하고 있어 안정적인 사후 지원도 받을 수 있습니다
1500W라는 고출력과 안정성으로 서버나 워크스테이션 시스템에서 사용하기에 문제없습니다 높은 가격과 길이가 다소 길어서 미들 타워 케이스에 맞지 않아 일반 사용자들은 쉽게 다가갈 수 없지만 안정성과 전원공급장치의 퀄러티에 누구나 빠져들만한 매력을 가진 제품이 아닐까 합니다

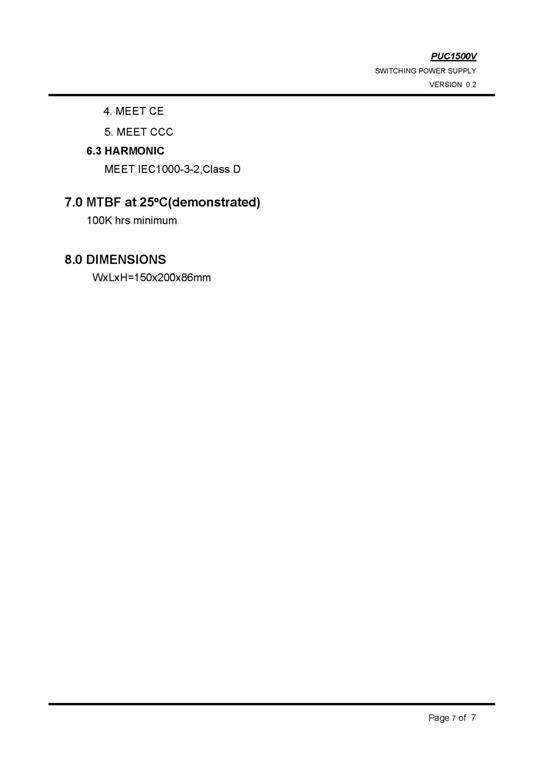

사실 제가 테스트에 임하면서 지식이 없는지라 매뉴얼을 첨부합니다 물론 어떤 제품을 사든 매뉴얼은 필요할 때만 보지만 전원공급장치의 경우 어떤 제품인지 어떤 환경에서 테스트를 했는지 등의 상세한 내용이 첨부되어 제품을 알 수 있는 빠른 길이라고도 할 수 있을 것입니다
사진에 보다시피 써멀테이크 팬이 들어가 있어 써멀테이크 제품으로 오해하신 분도 계실 겁니다 하지만 이 제품은 ㈜ NCTOP의 POWER PLUS 1200W 입니다 물론 제조 공정에서 실수로 들어갈 수도 있지만 제가 보기엔 현재까지 말로만 CWT가 써멀테이크의 전원공급장치를 만든다는 건 컴퓨터를 잘 아시는 분이라면 익히 들어왔을 겁니다 하지만 그게 정말이라는 인식이 이제는 드실 겁니다 동일한 셋업라인에서 만들어지며 동일한 부품을 사용하며 한쪽은 써멀테이크 한쪽은 CWT의 이름을 그대로 사용하는 ㈜NCTOP 제품이 있습니다 물론 한 쪽의 가격이 네임밸류를 등에 업고 가격이 비쌉니다 하지만 같은 제품 부품을 사용한 제품을 비싸게 살 이유가 없을 것입니다
