1.시작하며..
안녕하세용..^^ 두통, 치통, 매직통엔 GeboRin입니다.^^
이번에 테스트 할 제품은 이름부터 뭔가 다른 무언가가 느껴지는 무상 2년, 유상 3년의 넉넉한 A/S를
내세운 크라프트코리아의 POWERMASTER PMK-8400 V2.3 Actual입니다.
기회를 제공해 주신 크라프트코리아와 베타뉴스 관계자 분들께 진심으로 감사드립니다.
자~!! 그럼 시작해 볼까용..^__^
2.소개

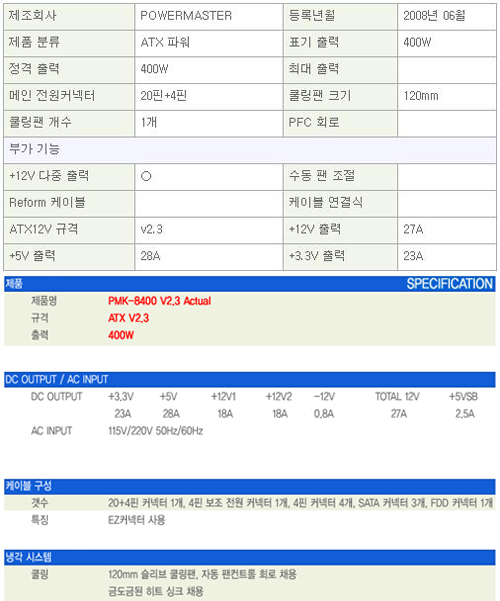

제품의 기본적인 스펙은 위와 같습니다. 정격 400W의 출력과 V2.3의 규격을 가진 제품입니당..ㅎㅎ
3.외관 살펴보기
배송되어 온 상태입니다. 외부충격을 최소화하기 위해서 뽁뽁로 포장이 되어있습니다.
뽁뽁이를 벗겨보니 뭔가 많이 써있습니다. 몇글자 빼곤 다 영어가..ㅡㅡ;

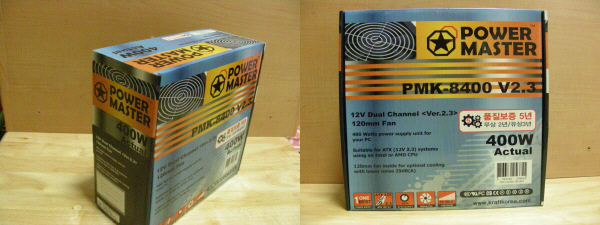

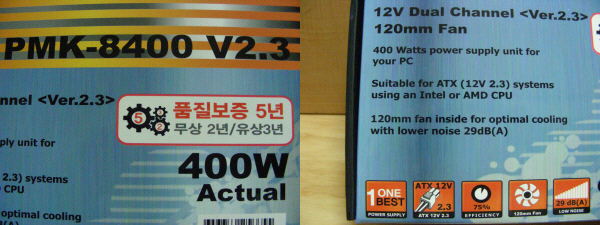

박스에는 PMK-8400 V2.3 제품명과 품질보증 5년을 알려주는 문구가 있으며, V2.3 규격의 12V 듀얼채널과
120MM 팬이 장착되어 있다는 것을 알려줍니다.

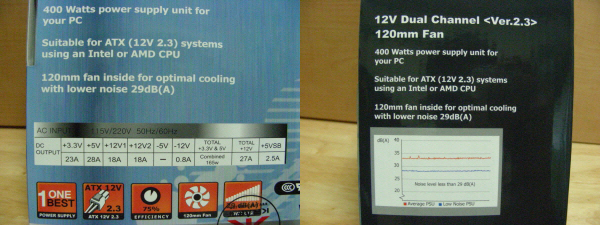

또한 제품의 출력정보가 표기되어 있으며, 쿨러 소음이 적다는것을 알려주는 그래프가 삽입되어 있습니다.
29dB(데시벨)로 표시가 되어있는데용 제가 귀를 가까이 대니 바람소리만 들릴뿐 정숙했습니다.

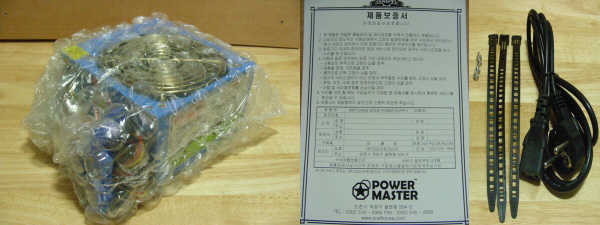

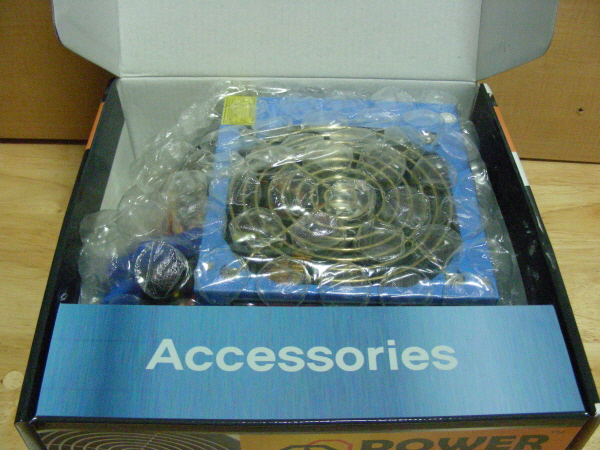

드디어 박스를 개봉했습니다. 개봉하자마자 제 눈엔 대형 뽁뽁이만 들어오네용..ㅋㅋㅋ
만에하나 있을 충격을 보호하기 위해 대형 뽁뽁이로 포장이 잘 되어 있습니다.(터트리고 싶은 욕망이~.~;)
박스 안에는 파워 본체와 제품 보증서, 볼트 4개, 케이블 타이 3개, 전원 케이블이 들어있습니다.

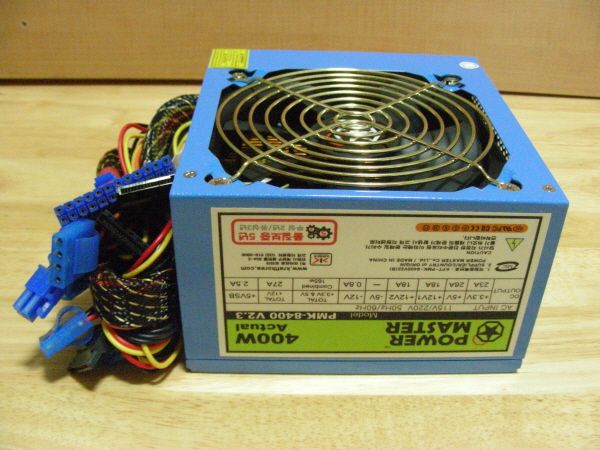

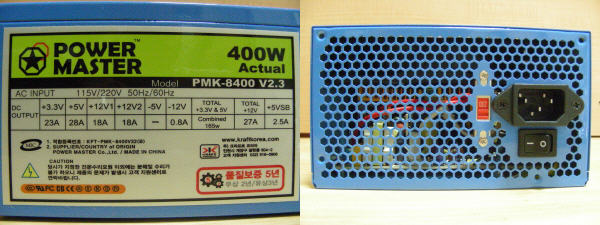

파워 겉면엔 본 제품의 출력이 상세히 나와있는 스티커가 부착되어 있으며, 컴퓨터 내부 바람이 빠져나오는
곳은 벌집모양의 구조로 발열을 효과적으로 해결 할 수 있도록 설계되었습니다.
.jpg)
또한 옆면에는 POWERMASTER 로고가 철판에 찍혀있으며, 케이블 보호를 위한 링이 장착되어 있어
케이블의 손상을 최소화 하였습니다. 케이블 위쪽에는 각종 테스트를 통화했다는 스티커가 부착외어
있습니다.

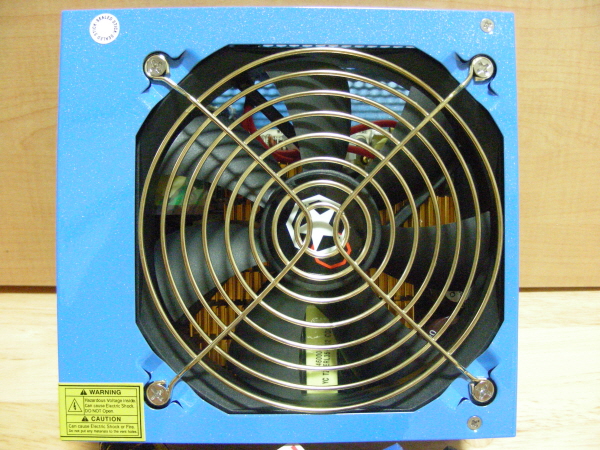

정면에는 120MM 팬 그릴이 보이며, 나사가 있는 곳에는 분해시 A/S를 받을 수 없다는 노란색 스티커가
부착되어 있습니다.

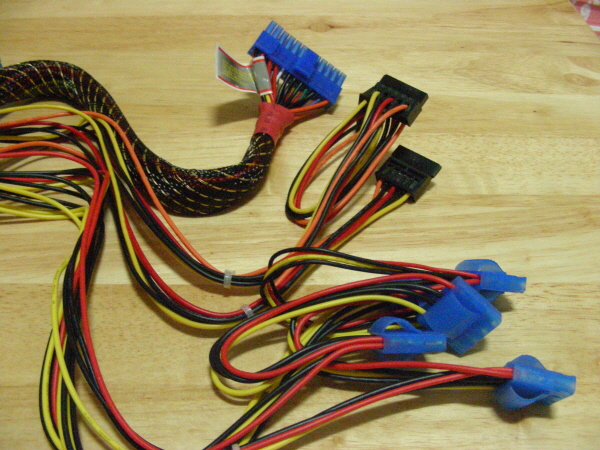

케이블의 모습입니다. 20+4핀 케이블에만 리폼처리가 되어있습니다. 다른 케이블들도 리폼처리가
되었으면 하는 바람입니다.

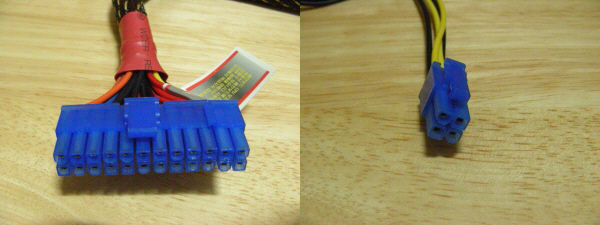

왼쪽은 20+4핀 커넥터입니다. 오른쪽은 4핀 커넥터입니다. 4핀 커넥터는 한개만 지원하네용

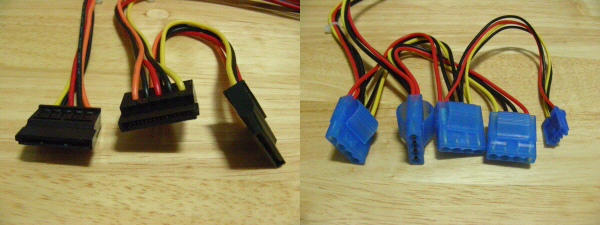

3개의 SATA 커넥터와 4개의 4핀 커넥터, FDD 커넥터입니다.
4.내관 살펴보기

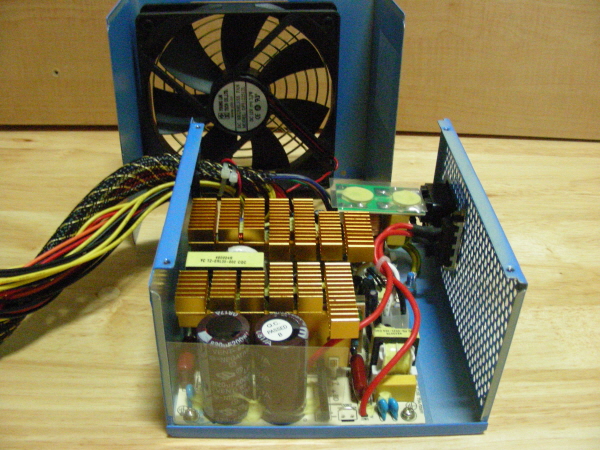

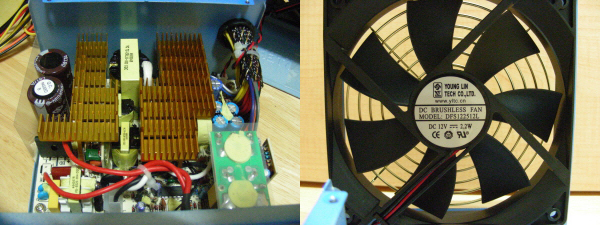

내부 모습입니다. 금색의 방열판이 넓게 자리잡고 있어 발열을 줄여줍니다. 더불어 120MM 팬으로 확실하게
열을 배출시킬 수 있습니다.

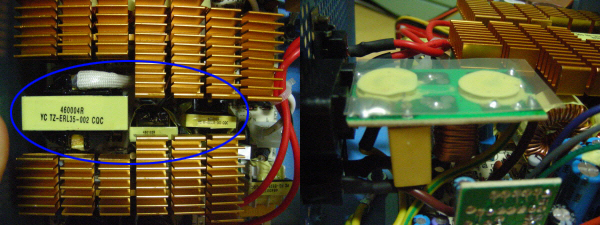

3개의 스위칭 트랜스는 전압의 출력을 담당하고 안정적이고 지속적인 전압을 공급하는 역할을 합니다.
우측에 있는 EMI 필터는 전류의 불규칙한 떨림현상이나 고주파 등을 제거하여 부품의 손상을 방지합니다.

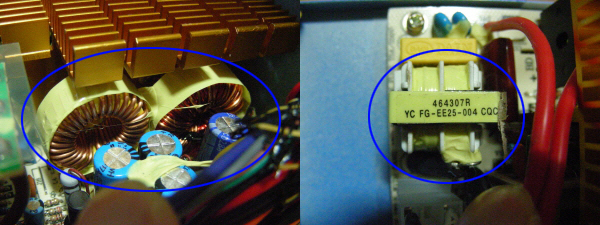

방열판 밑에 위치하고 있는 페라이트 코어는 고주파를 걸러내여 유효한 신호만 통과시키는 역할을 하며,
우측에 있는 2차 EMI 필터로 고주파 등 노이즈를 EMI 필터와 같이 제거해 주는 역할을 합니다.

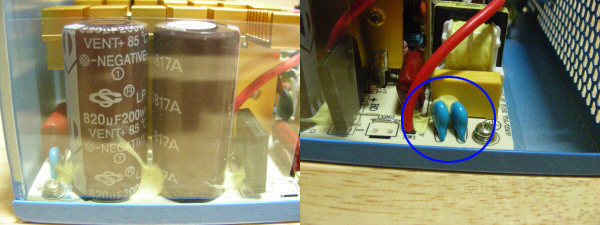

85도의 고온에서도 견딜 수 있는 200V 820uF 콘덴서를 장착해서 전류를 지속적으로 원활하게 공급해 주는
역할을 하며, 쇼트방지를 위해 콘덴서 부근에 투명 보호필름이 장착되어 있습니다. 또한 2개의 고압 세라믹으로
혹시모를 낙뢰로부터 발생하는 고압으로 인한 손상을 방지하는 역할을 합니다.

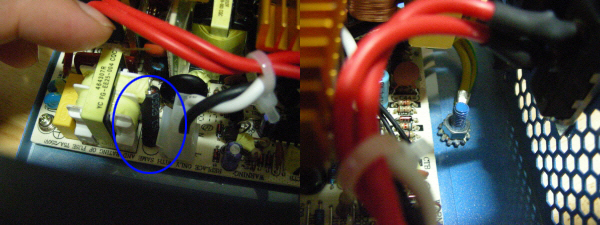

내부에는 과전류로 인한 부품의 손상을 방지하기 위해 퓨즈와 접지설계가 되어있습니다.

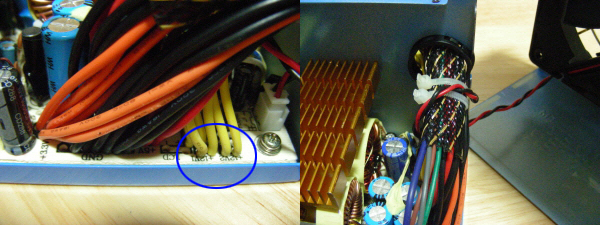

표시된 부분은 듀얼 12V(좌측부터 +12V1, +12V2)입니다. 케이블의 마감처리는 깔끔하게 되어 있습니다.
5.성능

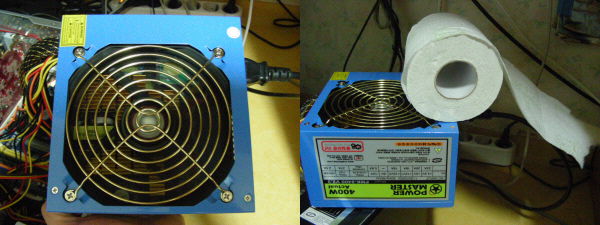

팬이 천천히 도는것 같아 휴지를 이용해서 바람세기를 봤습니다만 타제품과 차이가 없었습니다.
그럼 본격적으로 전압 테스트를 해보겠습니다. 테스트에 사용된 환경은 아래와 같습니다.
- 테스트 사양 -
CPU : AMD 윈저 5200+ EE
M/B : ASROCK ALiveNF5-VSTA
RAM : 삼성 PC2-5300 1G X 2개
VGA : 사파이어 HD2600XT DDR4
HDD : WD 250G SATA2
ODD : LG GSA-H62L 슈퍼 멀티

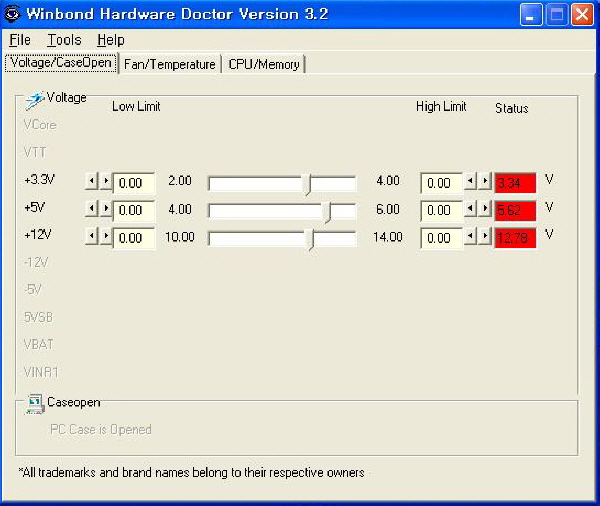

Winbond Hardware Doctor를 이용해서 아이들시 전압을 체크해 봤습니다.

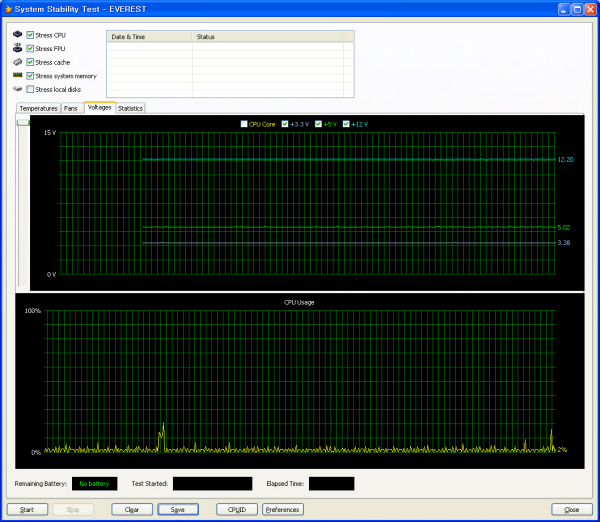

EVEREST를 이용한 아이들시 전압측정 화면입니다. 측정은 30분간 진행되었으며, 5분간격으로 전압을 체크했습니다.
3.3V는 3.34~3.36의 변동폭을 가졌으며 3.34를 유지했습니다.
5V는 4.99~5.06의 변동폭을 가졌으며 5.02를 유지했습니다.
12V는 12.09~12.20의 변동폭을 가졌으며 12.20을 유지했습니다.

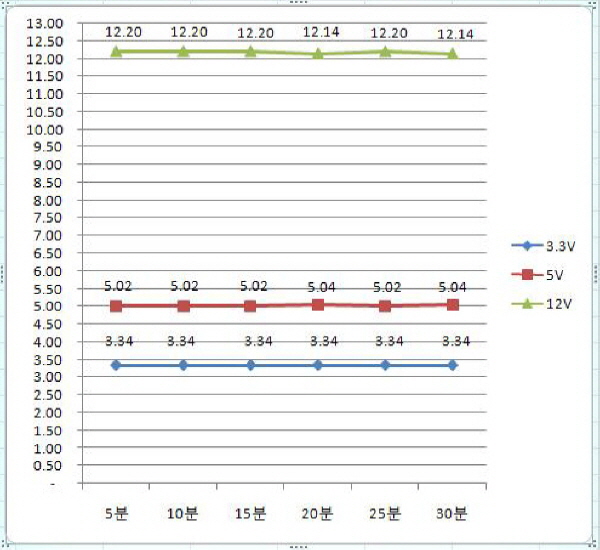

이 그래프는 5분 단위로 체크한 아이들시 그래프입니다.

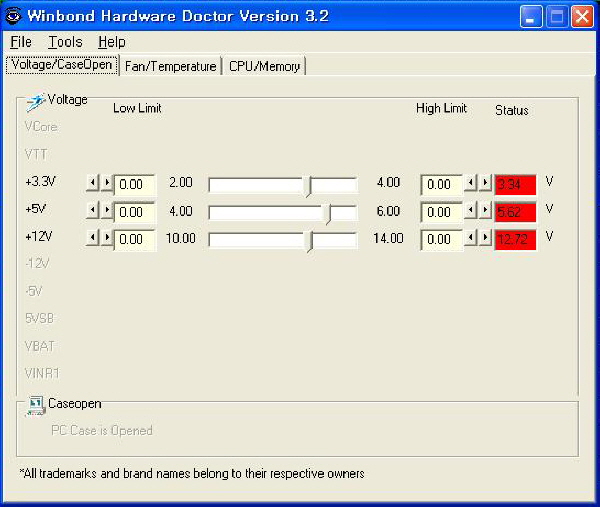

Winbond Hardware Doctor를 이용해서 풀로드시 전압을 체크해 봤습니다.

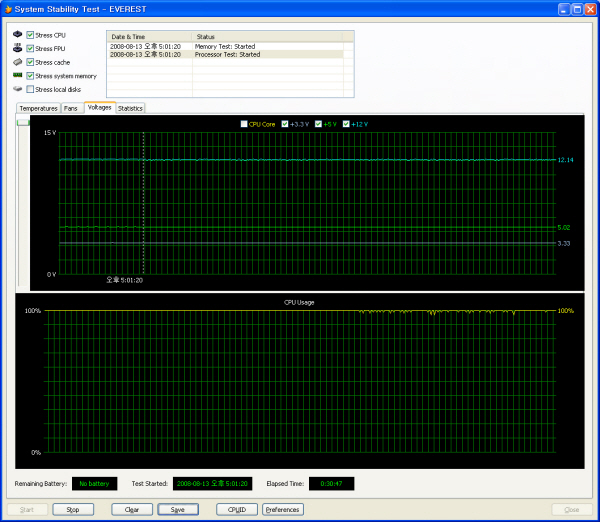

EVEREST를 이용한 풀로드시 전압측정 화면입니다. 측정은 30분간 진행되었으며, 5분간격으로 전압을 체크했습니다.
3.3V는 3.33~3.34의 변동폭을 가졌으며 3.33을 유지했습니다.
5V는 4.99~5.02의 변동폭을 가졌으며 5.02를 유지했습니다.
12V는 12.09~12.20의 변동폭을 가졌으며 12.14를 유지했습니다.

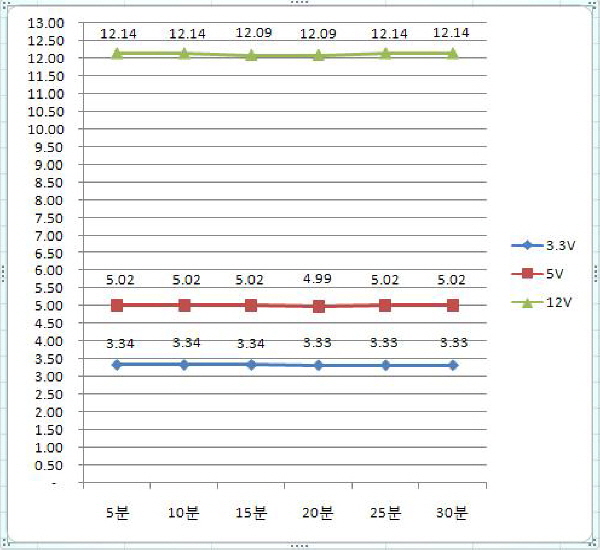

이 그래프는 5분 단위로 체크한 풀로드시 그래프입니다.

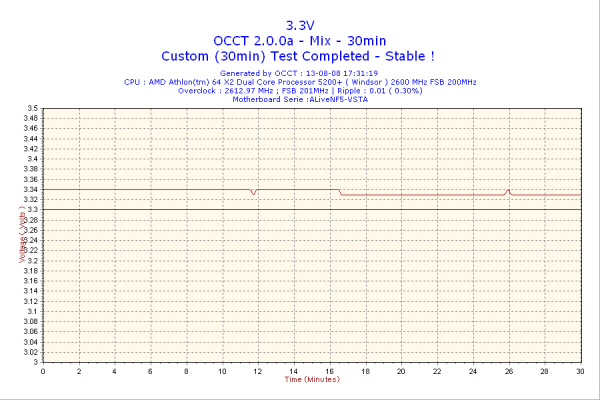

OCCT와 SpeedFan을 이용해서 풀로드시 전압을 측정했습니다. 3.33~3.34의 오차범위 내에서 안정적인
출력을 보여줍니다.
OCCT와 SpeedFan에서 5V와 12V가 활성화가 되지 않아 테스트는 하지 못했습니다. 이전에도 2번의
파워를 테스터해 보았지만 역시 5V와 12V는 활성화가 되지 않았습니다. 왜 그런지 여러가지로 찾아본
결과 OCCT와 SpeedFan과 같은 소프트웨어가 메인보드를 따라가지 못한다는 결론을 얻었습니다.
저 뿐만 아니라 다른 분들에게서도 같은 현상이 일어났기에 하드웨어 문제는 아닌걸로 확인됐습니다.
메인보드는 신제품들이 계속 쏟아져 나오는데 소프트웨어가 받쳐주질 못하니 출력을 얻을 수 없었던
것이었습니다.
6.마치며..
30분간 진행되었던 테스트로 오차번위 내에서 안정적인 출력을 내는것을 보실 수 있습니다.
물론 소프트웨어 특성상 100% 확실한 수치는 아님을 말씀해 드리고 싶습니다. 참고로만 하시기
바랍니다.
3만원 중반대 가격과 이정도 출력을 보여주는 파워라면 보급형 제품중에서 인정받을만 하다고
생각됩니다. 다만, 그리 낮은 가격이 아닌데도 모든 케이블의 리폼처리가 상당히 아쉽습니다.
또한 6핀 커넥터가 없다는 점에서도 선택의 폭이 좁아질 수 있습니다. 반면에 소음은 상당히
정숙했습니다. 귀에 대야 바람소리가 나는 정도였으며 CPU 쿨러에 묻힐 정도로 소음면에서는
좋은 점수를 주고 싶네요.
이제 다 끝났네용..ㅎㅎ 끝까지 필테를 읽어주셔서 감사드립니다. 다음에 기회가 되면 더욱 더
좋은 필테로 찾아뵙겠습니다.
The End~!!
