4. Rebenton의 내부구조
4.2. 5.25형 베이, 3.5형베이, M/B 장착부, 파워 장착부, PCI 슬롯부
▲▼ 케이스 내부 모습입니다.
4개의 133mm(5.25형) 베이는 최상단에 odd, 4번째 베이 정면에는 전면 멀티 포트부가 위치하여 다른 노출형 5.25형 베이용 하드웨어 장착이 불가능해집니다. 폭넓은 확장성면에서는 아쉬운 부분입니다. 일반적인 Y자형의 5.25형 베이와 달리 ㄱ자형으로 설계되어 있어 RAM과HDD간 간섭이 없었습니다. 노출형 89mm(3.5형) 베이의 경우 탈부착이 가능한 가이드를 제공해주고, 베이 덮개 역시 133mm(5.25형) 베이 덮개를 채용하였다면 보다 확장성면에서는 유리하였을 것입니다.
4개의 89mm(3.5형) 베이는 대형회되어 가는 VGA 장착시 (ATI 2600XT DDR4 256MB와 ATI HD 4850 512MB Toxic Twin Turbo의 경우 약 230mm) 2번째, 3번째 HDD 베이에 HDD 장착시 간섭을 피할 수 없습니다. 하드와 케이블의 장착은 가능하지만, 케이스 정면쪽으로 전원을 인가해야하는 VGA 경우(2600XT DDR4 256MB의 경우 별도의 전원을 필요로 하지 않습니다. 하지만 ATI HD 4850 512MB Toxic Twin Turbo의 경우 별도의 전원을 인가해야합니다.) 필자의 경우 Vayron의 필테시 언급된 부분이므로 약 175mm의 ATI 9550을 장착하였습니다. 이럴 경우 별다른 간섭없이 VGA와 HDD의 장착이 가능하였습니다.
전면배젤 덮개에 연결된 다양한 케이블(LCD 전원인가용 케이블, Power switch, Power LED, reset button, HDD LED, USB 2.0 케이블, Audio 케이블 등)의 케이블은 각 포트에 연결을 하여도 남을 정도로 넉넉하였습니다.
▲▼ 메인보드 장착부입니다.
상단에는 파워 받침대 구조물과 굵은 주전원 케이블등의 선정리에 도움이 되는 구조물이 위치하고 있습니다. 기본적으로 ATX 폼에 맞게 서포트가 부착되어 있고, 2개의 여분의 서포트를 제공합니다. 2개로는 다소 부족한 편입니다.
▲▼ 케이스 안쪽 후면부입니다. 파워 장착부, 배기용 120mm 팬, I/O 쉴드부, PCI 슬롯부가 위치합니다.
4. Rebenton의 내부구조
4.3. 전면배젤부
▲▼ 전면배젤 덮개를 분리하였습니다. 케이스 정면에는 선정리용 홀이 하단에 위치하고 있으며, 흡기용 120mm팬을 확인할 수 있습니다. 최상단에는 odd 전용 133mm 베이이며, 4번째 베이 앞에는 전면 멀티 포트부가 탈부착형이 아닌 고정형으로 되어 있어 별도의 노출형 하드웨어 장착이 불가능합니다. 또한 별도의 탈부착형 89mm(3.5형) 베이용 가이드를 제공하지 않아 4번째 베이의 활용도는 떨어질 것으로 여겨집니다. 베이 가이드는 제거후 재활용이 되도록 나사홀이 마련되어있습니다.
▲▼ 우측 사이드 패널의 안쪽 모습입니다.
▲▼ ▲▼ 133mm, 89mm 베이 모두 손베임 방지를 위해 라운딩 마감처리가 되어 있으며, 89jmm 베이의 경우 일반적인 Y자형 구조가 아닌 ㄱ자형 구조를 하고 있습니다.

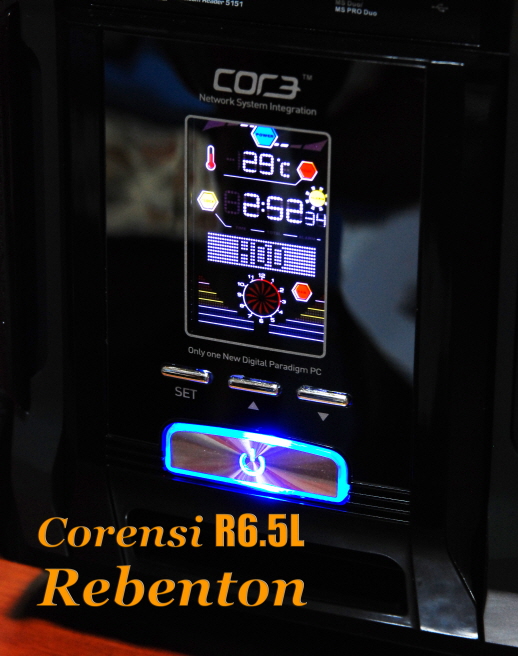

▲▼ 케이스로 분리된 전면배젤부입니다. 전면 LCD까지 분리되었던 Vayron과 달리 전면 LCD는 전면배젤부에 부착되어 있으며, 일부분만 전면배젤부로부터 분리가 됩니다.
▲ 잔흠집방지를 위해 전면 LCD에는 비닐이 씌워져 있습니다.
▲▼ 전면배젤부 안쪽입니다.
▲ 빨간색 화살표가 가리키는 두개의 나사를 제거하면 전면 멀티포트부가 분리됩니다.
▲▼ Vayron과 동일한 구조의 133mm 베이덮개입니다. 89mm 베이 덮개는 Vayron과 다른 형태를 하고 있습니다.
▲ 케이블 고정을 위해 걸쇠고리와 글루건이 사용되었습니다.
▲ 전면 LCD 좌우측에는 흡기용 틈이 마련되어 있습니다.
▲ 좌측아래는 Vayron의 전면배젤부 일부분으로 Rebenton의 경우 Vayron과 달리 전면배젤부의 전면멀티포트부와 일부만 분리가 되고, 전면 LCD는 전면배젤부로부터 분리가 되지 않습니다.
▲ 전면배젤부에 연결된 케이블 말단의 커넥터들입니다.
좌에서부터 HD Audio, AC 97, USB 2.0, Reset button, HDD LED, 센서, Power LED, 케이스에 장착된 팬에 연결되는 Fan 연결용 커넥터, 전면 LCD 전원인가용 커넥터들입니다.
4. Rebenton의 내부구조
4.4. 동봉된 부속품
▲▼ 동봉된 부속품들입니다.
한글과 컬러풀한 그림으로 된 사용자 설명서, 여분의 나사류와 2개의 PCI 브라켓, 미니 스피커등입니다.
한글과 컬러풀한 그림으로 된 사용자 설명서는 초보자를 배려한 모습을 엿볼 수 있으며, 2개의 서포트는 M/B 제조사에 따라 다른 레이아웃을 생각할때 부족함이 보입니다.
