1.시작하며..
안녕하세요..? 두통 치통 매직통엔 GeboRin입니다..^^
이번에는 이름만 들어도 시원하고 강력한 성능을 발휘한다는
ICE-MAN 파워 500TR V2.2를 들고 나왔습니다..ㅎㅎ
이번 필테는 기간도 짧고 개인적인 회사업무의 과중으로 인해
자세히 못한것 같아 좀 아쉽네요. 필테 등록기간이 좀 길었더라면
UCC도 첨부하려고 했었는데.. ㅠ _ㅠ
내용이 부실하더라도 이해해 주시길 바랍니다. 꾸벅~
자 그럼 시작하겠습니다. GO! GO! GO!
2.소개

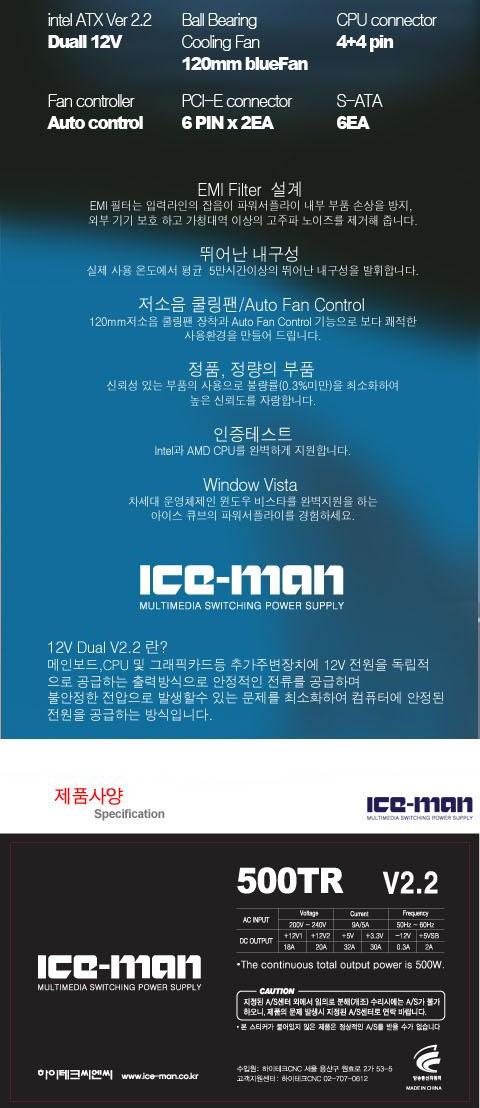

이번 필테를 진행하게될 500TR V2.2 파워 서플라이 입니다.
정격 500W의 파워로 TR 제품은 무상2년의 보증기간이 적용되어 있습니다.
3.외관 살펴보기
띵동~! 누구세용? 택배에용~

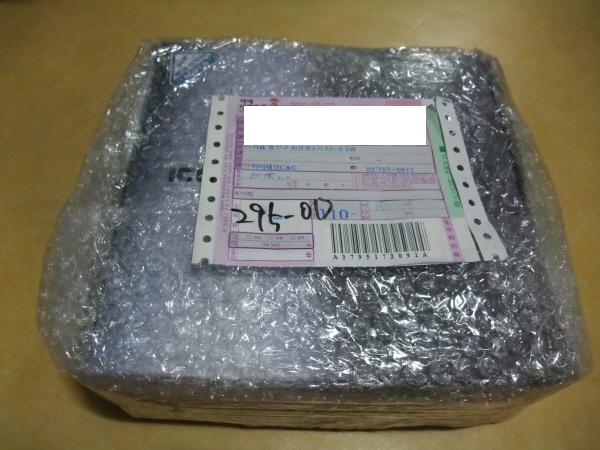

저에게 배송되어 온 파워입니다. 외부충격을 완화시켜주기 위해 뽁뽁이로 포장되어 있습니다.
.jpg)

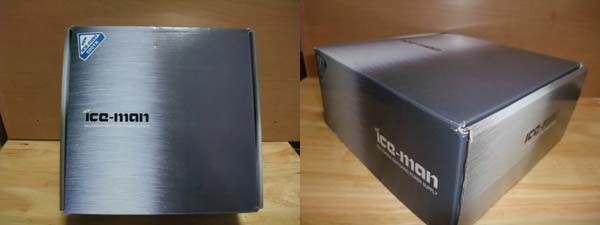

뽁뽁이를 슬그머니 벗기니 속살이 보이더군용.. 으흐흐흐
박스 포장은 상당히 깔끔해 보이네요. 박스 외관에는 군더더기 없이 ICE-MAN 로고만 적혀 있는 모습입니다.

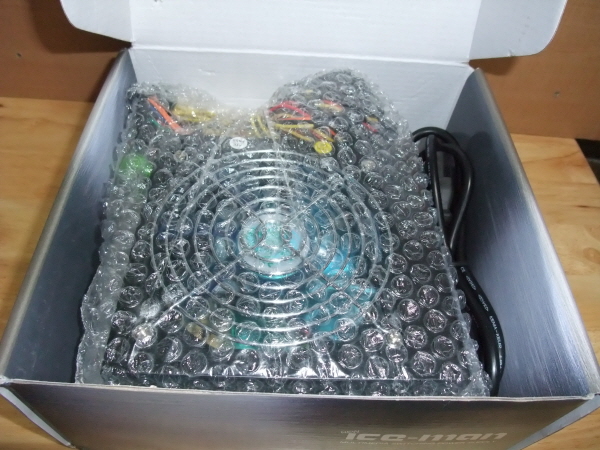

이제 안을 살펴보겠습니다. 박스를 열면 푸른빛의 쿨러가 장착된 파워가 또다른 뽁뽁이에 둘러쌓여
갑갑해 하고 있는 모습입니다. 엌..!!

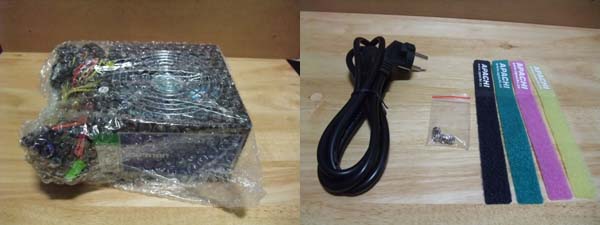

구성품은 파워 본체와 전원 케이블, 나사뭉치, 케이블 타이(?) 4개 입니다.
파워의 간절한 요청으로 뽁뽁이를 벗겨주었습니다.. =ㅂ=;;

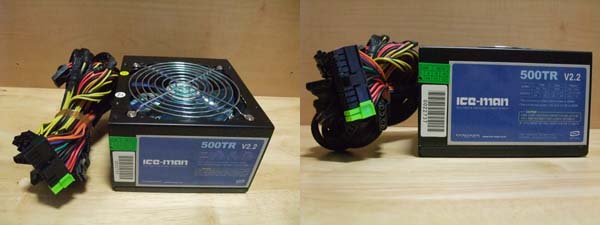

파워 정면에는 제품 스펙과 제품명이 표기된 스티커와 바코드, 시리얼이 부착되어 있습니다.

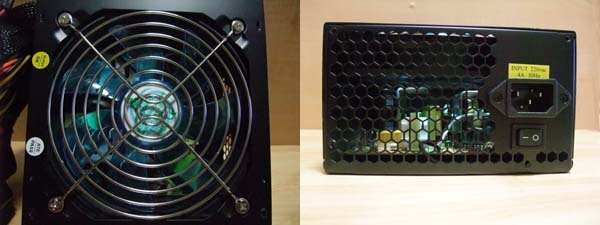

푸른빛을 띄는 쿨러가 매우 시원할것 같은.. 이제는 추울것 같은 모습입니다. 통풍구는 발열을 효과적으로
해소시키기 위한 벌집형 통풍구로 되어 있습니다. 타사 제품에 비해 벌집모양이 커서 열을 확실히 빼줄것
같네요..^^

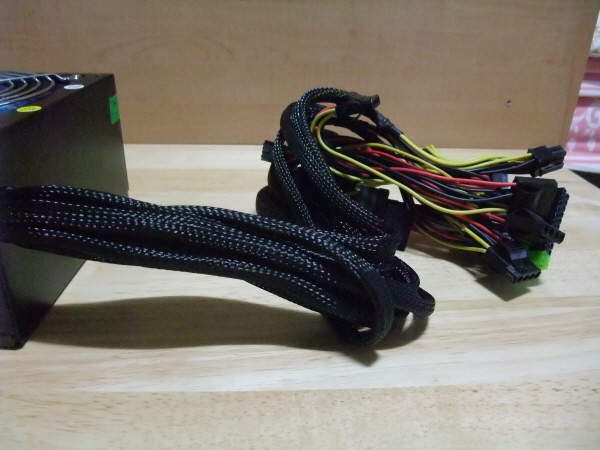

케이블의 모습입니다. 모든 케이블은 리폼처리가 되어있어 선정리에 상당한 이점이 있습니다.
다만, 모든 케이블의 리폼처리가 끝부분까지 마무리가 되어 있지 않는건 아쉬운 점입니다.

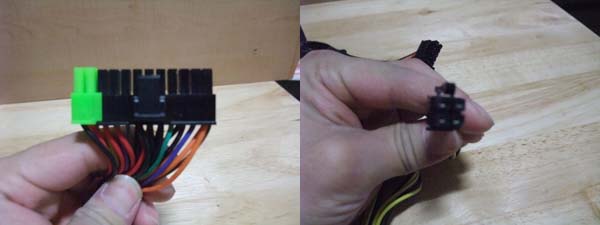

20+4핀과 보조 4핀의 모습입니다. 보조 4핀의 경우 4+4핀이 아닌 4핀으로만 구성되어 있습니다. 현재
시중에 팔리고 있는 일부 메인보드는 보조 8핀을 꽂게 되어있는 제품이 있지만 보조 4핀만 꽂아도 충분히
전력을 공급할 수 있기 때문에 굳이 4+4핀이 필요 없을것 같습니다.

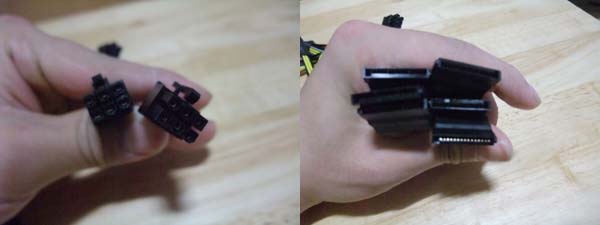

6핀과 사타 커넥터의 모습입니다. 정격 500W 제품인 만큼 6핀 커넥터가 2개가 지원이 됩니다. 듀얼 VGA
사용하시는 분들에겐 좋은 소식이네용..^___^
사타 커넥터는 6개로 넉넉하게 구성되어 있습니다.

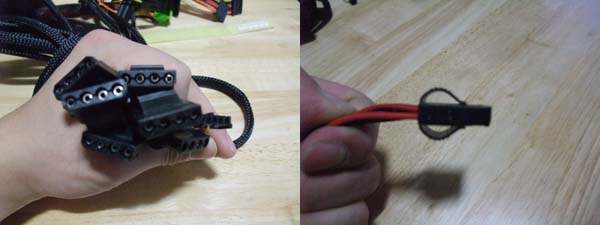

4핀 커넥터와 FDD 커넥터 모습입니다. 4핀 커넥터는 사타 커넥터와 마찬가지로 6개가 지원되며, 1개의
FDD 커넥터로 구성되어 있습니다. 4핀 커넥터의 경우 오른쪽 사진처럼 쉽게 탈착이 가능하도록 제작이
되어있어 소비자의 편리성을 고려했습니다.
4.내관 살펴보기

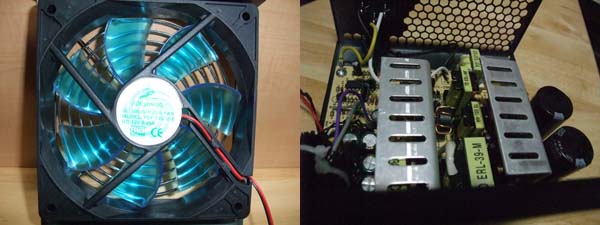

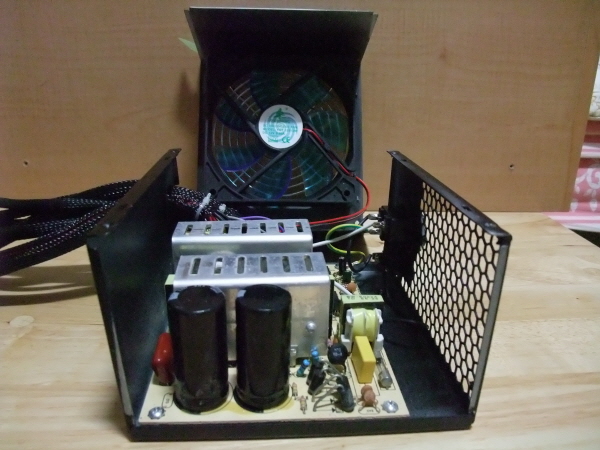

파워를 개봉한 상태입니다. 처음엔 쿨러에 LED가 장착되어 있는줄 알았는데 그건 아니었습니다.
ㄴ ㅑ ㅎ ㅏ ㅎ ㅏ ㅎ ㅏ..ㅡㅡ;

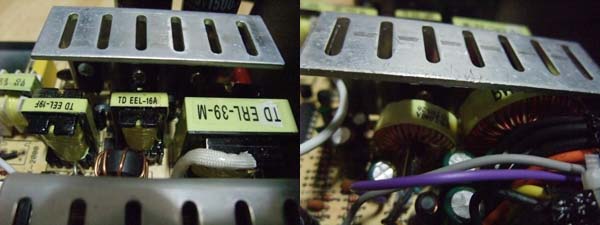

오른쪽 하단의 그림은 방열판의 모습입니다. 타사 동급 제품에 비해 방열판이 외소해 보입니다.
보통 정격 500W급의 파워에는 3분의 2이상이 방열판으로 덮여있는데 ICE-MAN 500TR 제품은
저가형 파워에서 쓰는 방열판이 장착되어 있는것 같아 좀 의아했습니다.
스위칭 트랜스와 패라이트 코어의 모습입니다. 스위칭 트랜스는 전압의 출력을 담당하고 안정적이고
지속적인 전압을 공급하는 역할을 하며, 패라이트 코어는 고주파를 걸러내어 유효한 신호만 통과시키는
역할을 합니다.

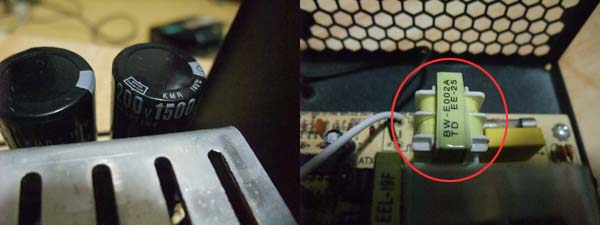

콘덴서와 EMI 필터의 모습입니다. 200V 1500uF의 대용량 콘덴서를 장착해서 보다 안정적으로 전류를
지속적으로 공급해 줍니다. 일반적으로 쓰이는 820uF나 1000uF와는 달리 1500uF의 콘덴서를
장착한점이 인상적이네요..^^ 안정적인 전류의 공급에 비중을 둔 ICE-MAN 파워에 찬사를 보냅니다.~!!
EMI 필터는 리플현상을 최소화하고 고주파 노이즈를 제거하여 내부 부품 손상을 방지해 줍니다.

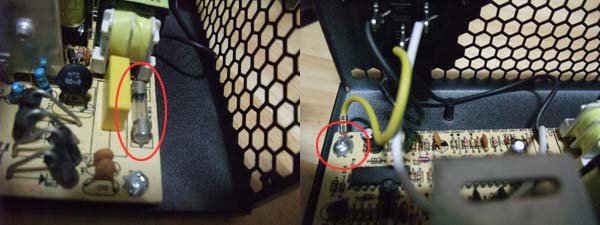

퓨즈회로와 접지된 모습입니다.
퓨즈회로와 접지는 과전류로 인한 부품의 손상을 막기 위한 역할을 합니다.

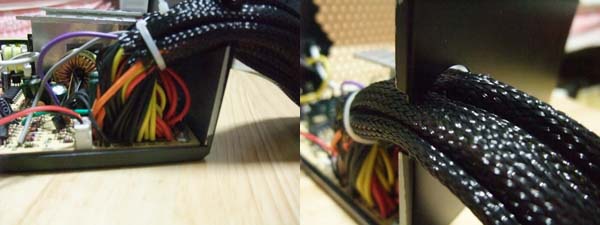

PCB기판과 연결된 케이블의 모습입니다. 내부는 깔끔하게 마무리 되어있습니다. 다만, 파워 외부로
선이 배출되는 곳에는 보호링이 없기 때문에 혹시모를 케이블의 손상이 있을 수 있습니다.
5.성능

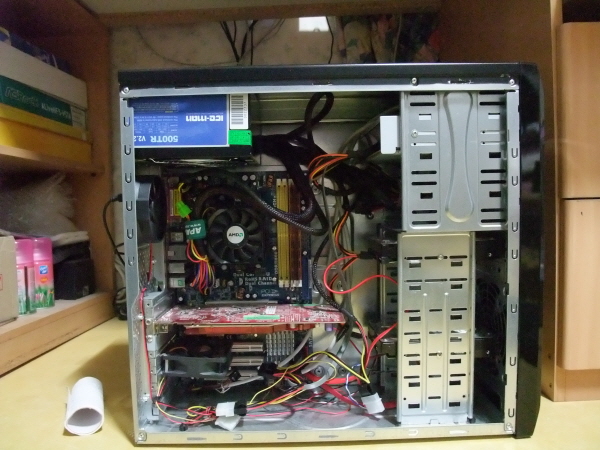

파워를 장착한 모습입니다. 리폼처리되어 있는 케이블 덕분에 선정리하기는 쉬웠으나 워낙에 선정리에
약한지라.. 음캉캉캉..ㅠ_ㅠ
근데.. 저 휴지는 뭘까요? 누구냐.. 넌?
자 그럼 성능을 한번 테스트해 볼까용?
- 테스트 사양 -
CPU : AMD 윈저 5200+ EE
M/B : ASROCK ALiveNF5-VSTA
RAM : 삼성 PC2-5300 1G X 2개
VGA : 사파이어 HD2600XT DDR4
HDD : WD 250G SATA2
ODD : LG GSA-H62L 슈퍼 멀티

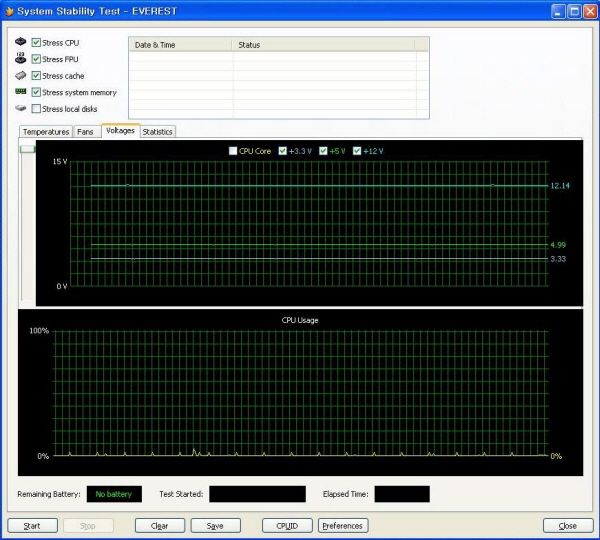

에베레스트를 이용한 아이들시의 3.3V, 5V, 12V 전압 측정화면입니다.
테스트는 30분간 진행되었으며, 5분 간격으로 측정하였습니다.
아이들시에는 전압이 일정했습니다. 3.3V, 5V, 12V 모두 거의 칼전압 수준으로
3.33V, 4.99V, 12.14V를 유지했습니다.

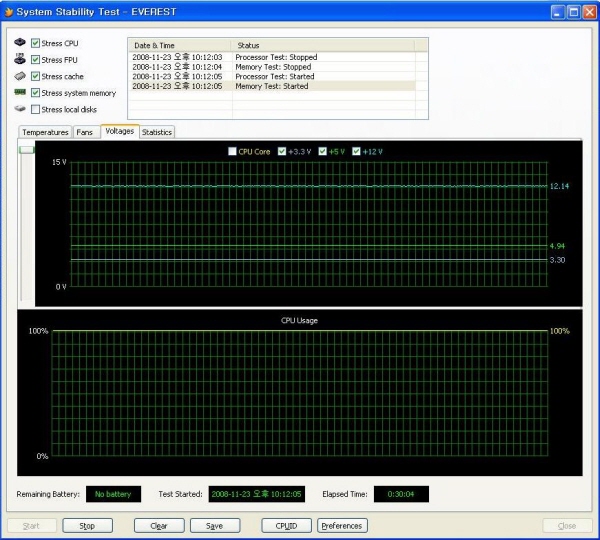

에베레스트를 이용한 풀로드시의 3.3V, 5V, 12V 전압 측정화면입니다.
테스트는 30분간 진행되었으며, 마찬가지로 5분 간격으로 측정하였습니다.
그래프에서처럼 3.3V는 3.30V를 일정하게 유지했으며, 5V는 4.94~4.97V의 변동폭을 가졌지만 일정한
그래프의 모습을 보여주었습니다.마지막으로 12V도 11.99~12.14의 변동폭을 가졌지만 오차범위 내의
안정적인 출력을 보여주고 있습니다.

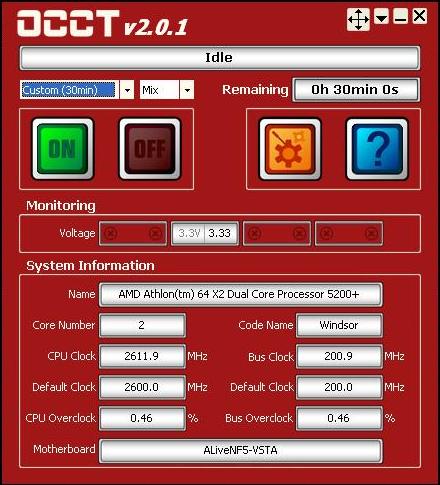

이번엔 OCCT와 SpeedFan을 이용해서 부하를 걸어주었습니다. 역시 테스트는 30분간 진행되었습니다.
그럼 START~!!
메인보드와 OCCT의 호환성으로 인해 5V와 12V는 활성화되지 않아 측정을 하지 못하였습니다.
OCCT가 빠른시일내에 업데이트되길 바라며~ 거걱~

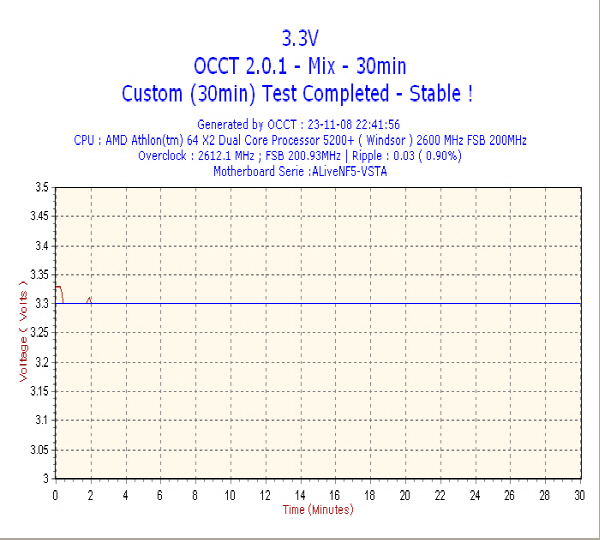

3.3V의 풀로드 모습입니다. 초반에 약간의 전력의 변동이 보이지만 이후 테스트가 끝날때까지 칼전압의
모습을 보실 수 있습니다.
6.마치며..
음.. 많은 부분에서 상당히 아쉬운 필테였던것 같습니다. 기간이 조금 더 길었다면 좀 더 좋은 필테를
쓸 수 있지 않았을까 합니다. 물론 개인적인 업무의 영향도 배제할 수 없지만 지금까지 해왔던 필테
기간에 비해 일주일이나 짧은 기간때문에 생각해 두었던 UCC나 테스터기를 이용한 전력측정도
못한건 매우 안타깝네용..^^
필테를 진행하는 동안 ICE-MAN 500TR V2.2 파워 서플라이의 보완할점도 여럿 발견할 수 있었습니다.
물론 좋은점도 ~!! 히힛^^
우선 케이블 보호링이 없어 케이블의 손상이 생길 수 있다는 것입니다. 또한 내부에 쇼트를 방지하기
위한 투명 보호 필름의 부재와 열을 분산시켜주는 방열판의 크기 등도 보완해야 할 점 중에 하나라고
생각됩니다. 4만원이라는 가격에 정격 500W 제품의 메리트가 있지만 가격의 수정이 있더라도 언급한
내용들이 보완되면 어떨까 하는 생각이 드네요. 반면에 1500uF의 대용량 콘덴서를 채택해 안정적인
전류를 공급하기 위한 점은 인상적이었습니다. 일반적으로 쓰이는 500W급의 파워에서 볼 수 없었던
모습이었기 때문이죠.^^
또한 전압측정에서처럼 매우 안정적인 모습을 보여주어 역시 ICE-MAN이라는 말이 나오네요.
마지막으로 바람세기에 대해서 말씀드리겠습니다. 바람세기는 지금까지 해왔던 파워 필테중에서
가장 바람은 강한것 같습니다. 반면에 RPM 증가로 바람소리가 약간 큰것 같습니다. 물론 소음이란건
상대적인거란걸 말씀드리며, 제 주관적인 생각입니다. 개인적인 바램으론 RPM을 조금 낮췄으면
좋겠다는 생각이 드네용
끝까지 읽어주셔서 감사합니다. 나름대로 열심히 한다고 했는데 잘 되었는지 모르겠네요.
부족한 면이 있더라도 이해해 주셨으면 좋겠네용.. 헤헷..^^
이번 ICE-MAN 필테에 단점을 여럿 적었으나 이런 지적들로 인해 더욱 발전된 모습을 보여주시길
바라는 마음에서 그런것이니만큼 너그럽게 이해해 주시길 바래용. 이 기회를 제공해 주신
하이테크 씨앤씨(ICE-MAN)와 다나와 관계자 여러분께 진심으로 감사의 말씀을 드립니다.
그럼 뽀린군은 다음에 또 찾아뵙도록 하겠습니다. 꾸벅~
The End~!!
