1.들어가며
저렴한 가격대에 괜찮은 쿨링성능과 독특한 외형의 케이스인 블록 미들 LCD를 출시하였던 블루션에서 새로운 디자인의 슬림형 케이스인 스페셜 책꽂이가 얼마전 모습을 선보이게 되었습니다. 기존 책꽂이(제품명) 케이스와 달리 쿨링적인 면과 확장성을 염두한 내부구조 설계를 거친 케이스라 들었습니다. 독특한 제품명만큼 실속있는 케이스인지 리뷰를 통해 살펴보도록 하겠습니다.
2. 배송 상태 및 패키지 외형
▲ 패키지 전후면은 동일한 디자인으로 되어 있습니다. 좌측 상단부터 하단까지는 오렌지 색으로 블루션 로고가 인쇄되어 있으며, 우측 상단에는 제품 취급시 주의사항이 아이콘으로 인쇄되어 있습니다. 아래로는 제품명인 스페셜 책꽂이가 영문한글 조합으로 되어 있으며, 제품의 측면 실루엣이 보입니다. 우측 중앙부에는 제품의 스펙이 비교적 상세히 인돼있어 제품을 개봉하지 않고도 쉽게 파악할 수 있습니다.
▲ 좌우측면 역시 동일한 디자인으로 되어 있습니다. 상단에서부터 제품 취급요령, 제품명과 제품의 스펙과 제품의 색상, 블루션의 로고와 홈페이지 주소로 되어 있네요.
▲ 패키지 상단에는 손잡이가 부착되어 있어 이동시 편리합니다. 해당 제품의 판매수익금 일부는 독도경비대의 위문품으로 전달된다고 하네요.
▲▼ 패키지를 개봉하였습니다. 흔히 봐오던 압축 스티로폼 완충제와 흠집방지용 비닐로 보호받고 있는 케이스가 보입니다.
▲ 전면베젤부에는 다시 잔흠집방지용 비닐이 씌워져 있습니다.
3. 스페셜 책꽂이 외형

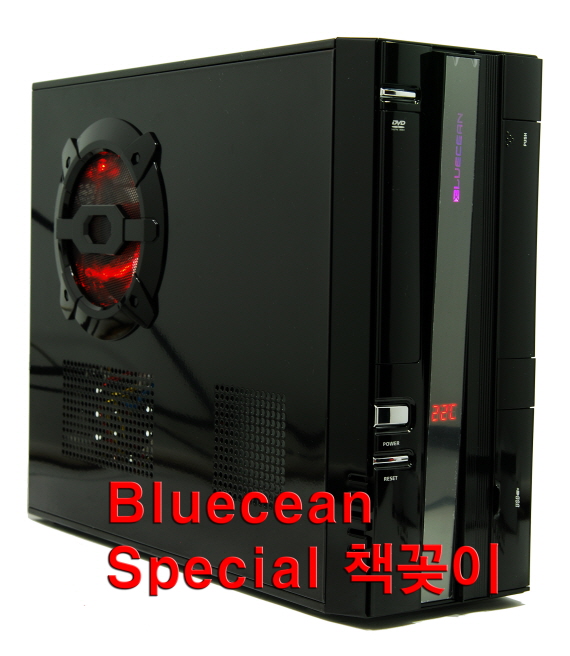

▲ 스페셜 책꽂이는 블랙색상을 기본으로 전면베젤의 색상에 따라 4가지(레드라인골드, 레드라인블랙, 블랙골드, 올블랙)로 나뉘어 집니다. 필자가 받은 케이스는 올블랙입니다. 스페셜 책꽂이 전면부의 모습입니다. 상단 좌측에는 ODD 트레이 개방을 위한 버튼이 있으며, 슬라이딩 도어방식의 베이 덮개를 제공합니다. 전면베젤 가운데 튀어나온 구조물에는 전원인가시 Rainbow LED가 점등되면서 실시간으로 색상이 변화합니다. 우측에는 원터치 방식의 덮개로 된 노출형 89mm(3.5g형) 베이가 위치하며, 좌측하단에는 파워 버튼과 리셋버튼이 있습니다. 우측에는 여닫이 방식의 덮개가 달린 전면멀티포트부가 위치합니다.
▲ 좌측사이드 패널 부입니다. Red LED가 장착된 CPU 쿨링을 위한 에어홀과 가이드가 보입니다. PCI 슬롯부와 케이스 전면 하단에 장착되는 PSU 쿨링을 위한 에어홀도 위치하며, 케이스 전면 하단 좌우측면에는 외부의 공기를 유입하기 위한 에어홀이 위치합니다.
▲ 케이스 후면부입니다. I/O 쉴드 장착부와 80mm 팬이 기본장착된 에어홀과 나사홀, 7개의 PCI 슬롯부로 되어 있습니다. 좌우측 사이드패널은 금속재질의 손나사의 체결로 케이스에 고정이 됩니다.
▲ 우측 사이드패널부입니다. 좌측 상단의 에어홀은 89mm(3.5형) 베이 쿨링을 위한 에어홀이며, 하단의 에어홀은 PSU 쿨링을 위한 에어홀입니다. 손잡이 모양의 음각구조물이 없지만 사이드 패널을 분리하는데 힘이 들지는 않습니다.
▲▼ 조금 큰 책들이 포개진 듯한 외형을 하는 스페셜 책꽂이의 외부 디자인이며, 하이그로시 마감처리로 되어 있어 한결고급스럽습니다. 하지만 하이그로시 마감처리로 인해 먼지와 지문에 취약한 단점 또한 존재하게 됩니다.
▲▼ ODD 가이드를 통해 쉽게 장착할 수 있는 ODD는 트레이 개방 버튼을 눌러 별다른 간섭없이 트레이가 개방됩니다. 또한 우측에 자리 잡은 원터치 방식의 덮개가 제공되는 노출형 3.5형 베이의 경우 사용하지 않을때는 덮개를 닫아 먼지유입을 막을 수 있습니다.
▲▼ 여닫이 형태의 덮개가 채용된 전면멀티포트부입니다. 역시 사용하지 않을 때는 닫아 먼지의 유입을 막을 수 있습니다.
▲▼ 케이스 좌우측면 하단에 있는 외부공기 유입을 위한 에어홀의 모습입니다.
▲ 좌측 사이드 패널에 위치하는 CPU 쿨링을 위한 에어홀과 가이드, PCI 슬롯 쿨링을 위한 에어홀의 모습입니다. CPU 에어홀 안쪽에 기본 장착된 120mm 팬의 경우 전원인가시 Red LED가 점등되어 쿨링과 튜닝효과를 볼 수 있으며, 3가닥 3핀 커넥터(4핀 모듈식 커넥터 호환)를 제공하여 팬의 rpm과 모니터링이 가능합니다.
▲ 좌측사이드 패널 하단 우측의 에어홀입니다. 케이스 전면 하단에 장착되는 PSU 쿨링을 위한 에어홀입니다.
▲ 우측 사이드 패널 전면쪽의 에어홀입니다. 상단의 에어홀은 3.5형 베이 쿨링을 위한 에어홀이며, 하단의 에어홀은 PSU 쿨링을 위한 에어홀입니다.
▲▼ 케이스 상단의 모습입니다. 후면 쪽에는 먼지필터가 기본장착된 에어홀이 위치합니다. 또한 안쪽에는 HDD 베이가 위치합니다.
▲▼ 케이스 바닥면입니다. 고무재질의 미끄럼방지 패드가 부착된 받침대가 보이며, 후면쪽에는 에어홀이 있습니다. 스페셜 책꽂이의 경우 안팎 모두 하이그로시 마감처리가 되어 있으며, 저렴한 가격대임에도 깔끔한 마감상태를 보여줍니다.
4. 스페셜 책꽂이 내부구조
4.1. 사이드패널
▲ 체결된 손나사를 제거하여 케이스에 부착된 사이드 패널을 분리하였습니다. 부속품들이 들어있는 작은 상자와 실사사진과 한글 설명이 잘 정리되어 있는 사용자 설명서가 케이스 내부에 동봉되어 있으며, 좌측사이드패널 안쪽에는 120mm RED Led 팬이 장착되어 있 습니다.
▲ 에어가이드 안쪽에는 타공망으로 된 먼지필터가 위치합니다. 가이드에 있는 나사머리는 실제 나사머리가 아닌 디자인의 일부입니다.
▲ 사이드 패널 밖에 부착되어 있는 가이드는 사진에서 보이는 4개의 나사를 제거하면 사이드패널로부터 분리가 됩니다.
120mm 팬은 전원인가시 RED Led가 점등되면 3가닥 3핀 커넥터(4핀 모듈식 커넥터 호환가능)를 채용하여 팬의 rpm 출력과 조절이 가능합니다. 사이드 패널 안쪽역시 바깥처럼 하이그로시 마감처리가 되어 있으며, 마감상태 또한 깔끔합니다.
▲ PCI 슬롯부 쿨링을 위한 에어홀에는 80mm 팬을 추가 장착할 수 있습니다.
▲ 사이드 패널 안쪽의 케이스와 체결되는 걸쇠부입니다.
▲▼ 우측사이드 패널입니다. 좌측사이드 패널처럼 안팎이 모두 깔끔하게 하이그로시마감처리되어 있습니다.
4. 스페셜 책꽂이 내부구조
4.2. 내부구조
▲ 스페셜 책꽂이의 내부구조입니다.
▲ 케이스 전면쪽의 모습입니다. 좌측에서부터 HDD 베이와 듀얼 5.25형 베이, 아래에는 HDD를 장착할 수도 있고, 내장형 멀티리더기등과 같은 노출형 3.5형 하드웨어를 장착할 수 있는 3.5형 베이가 위치합니다. 우측에는 PSU 장착부입니다. HDD 베이와 5.25형 베이는 리벳으로 고정되어 있어 탈부착은 불가능합니다.
▲ 화살표가 가리키는 나사홀을 통해 HDD를 추가 장착할 수도 있으며, 내장형 멀티 리더기를 장착할 경우 동봉된 숏바디 멀티카드리더기 가이드를 케이스 전면부에 장착하여 리더기를 장착할 수 있습니다.
▲ 붉은 원(케이스 바닥면)의 돌기 구조물은 PSU 장착시 PSU를 고정시켜주는 역활을 하는 것으로 여겨집니다.
▲▼ 케이스 상단 안쪽 역시 하이그로시 마감처리가 되어 있으며, 케이스 후면쪽에는 HDD 베이가 추가장착되어 있습니다. 차라리 HDd 베이를 제거하고, 배기용 120mm 팬을 장착할 수 있는 나사홀과 에어홀을 지원한다면 쿨링적인 면에서 좀 더 유리하지 않을까 하는 생각이 듭니다. 5.25형 베이의 경우 듀얼 구성이 가능한 구조이긴 하나 전면베젤부에는 상단의 5.25형 베이만 노출이 되는 형태여서 하단의 5.25형 베이는 노출형 하드웨어의 장착이 불가능해집니다. 5.25형 HDD 쿨러를 장착하여 HDD를 장착하게 된다면 케이스 상단의 하드베이보다는 오히려 배기를 위한 팬 장착이 쿨링에 좀 더 유리할 것으로 여겨집니다.
▲ 케이스 상판에 보유중인 120mm LED 팬을 대어 보았습니다. 충분히 장착할 수 있는 폭입니다. 팬을 댄 곳에 장착하게 된다면 상단에 위치하는 HDD 베이에 HDD 장착시 간섭을 보이게 될 것입니다. 따라서 상판 후면쪽에 리벳으로 고정되어 있는 HDD 베이를 제거하고, 그 자리에 120mm 팬을 장착한다면 쿨링에 좀 더 도움이 될 것으로 생각됩니다.
▲ 케이스 후면부입니다. 배기용 80mm 팬의 경우 사이드 패널에 장착된 팬처럼 3가닥 3핀 커넥터가 채용되었다면 rpm 조절과 모니터링이 가능했을텐데 아쉬운 부분입니다.
▲ M/B 장착부 뒷면의 모습입니다.
▲ 케이스 전면하단에 우치하는 PSU에 연결되는 연장 케이블은 화살표가 가리키는 것처럼 선정리용 고리에 의해 깔끔하게 고정이 되어 있습니다.
4. 스페셜 책꽂이 내부구조
4.3. 전면베젤부 및 동봉된 부속품들
▲ 케이스로부터 전면베젤부를 분리하였습니다.
▲ 듀얼 5.25형 베이를 지원합니다. 하지만 하단의 5.25형 베이의 경우 전면베젤부가 막힌 형태여서 노출형 하드웨어 장착은 불가능하게 됩니다. 내장형 하드웨어라고 한다면 5.25형 HDD 쿨러정도가 연상되는데 별도의 3.5형 변환가이드가 제공되지 않는 점을 생각한다면 아쉬운 부분이기도 합니다. 상단의 3.5형 가이드는 HDD만을 장착할 수 있으며, 우측의 3.5형 베이는 HDD와 노출형 3.5형 하드웨어를 장착할 수 있습니다. 내장형 멀티리더기를 장착하기위해서는 동봉된 숏바디 멀티카드리더기 가이드를 전면에 나사를 체결하여 고정하여 리더기를 장착할 수 있습니다.
▲▼ 케이스로부터 분리한 전면베젤부입니다. 하이그로시 마감처리가 되어 있어 고급스럽지만 먼지와 지문에 취약합니다.
▲▼ 전면베젤부 안쪽의 모습입니다. 슬라이딩 도어방식의 ODD 덮개는 고정형으로 되어 있어 다른 노출형 하드웨어의 장착은 불가능하게 됩니다. 반면 3.5형 베이 덮개는 탈부착형으로 되어 있어 멀티리더기 외에 팬컨트롤러나 튜닝용품을 장착할 수 있습니다.
▲ 전면베젤부에 연결된 각종 케이블들입니다. 좌측에서부터 USB 2.0, HD Audio/ AC 97, HDD LED, Power SW, Reset SW, 센서, Power LED 커넥터들입니다.
▲▼ 케이스 내부에 동봉된 부속품이 담긴 상자와 실사 사진과 한글로 잘 정리되어 있는 사용자 설명서입니다.
▲ 장수는 적지만 실사사진과 한글 설명이 조립순으로 잘 정리되어 있어 조립이 서툰 초보유저에게 도움이 될 것으로 보여집니다. 하지만 숏바디 멀티카드리더기의 장착예는 설명에 빠져 있었습니다.(이 부분은 추후 출시되는 제품에서 추가될 것이다는 담당자분의 말씀을 들을 수 있었습니다.)
▲ 조립시 유저가 주의해야할 사항들에 대해 한글설명이 비교적 잘 되어 있습니다.
▲▼ 부속품들이 담긴 상자입니다. 상자를 개봉하면 지퍼백에 담긴 부속품들을 볼 수 있습니다. 숏바디 멀티카드리더기 가이드, 별도의 나사 체결없이도 ODD를 쉽게 장착할 수 있게 도와주는 ODD 가이드, 각종 나사류와 M/B에 연결되는 전원부 커넥터들을 한번에 쉽게 장착할 수 있게 하는 통합형 커넥터, M/B에 장착하는 미니 스피커와 서포트 등으로 구성되어 있습니다.
▲ HDD의 경우 바닥면에도 나사홀이 존재하지만 멀티리더기의 경우 좌우측면에만 나사홀이 존재합니다. 이럴때 숏바디 멀티카드리더기 가이드(빨간 화살표)를 케이스 전면 섀시에 장착하게 되면 멀티리더기를 쉽게 장착할 수 있게 됩니다. 또한 별도의 나사체결없이도 ODD를 쉽게 장착할 수 있는 ODD 가이드(하늘색 화살표)를 제공하며, 일부 M/B 제조사에서 제공하는 통합형 커넥터(노란색화살표)를 제공하여 내부 공간이 미들타워나 빅타워 케이스에 비해 협소한 슬림케이스 조립시 M/B에 전원부 커네턱들을 연결하기 불편하였지만 통합형 커넥터를 제공하여 쉽게 장착할 수 있도록 편의성을 제공합니다.
5. 조립의 편의성
▲ M/B를 장착하였습니다. 사용된 M/B는 ASrock Cornoe865PE로 폭은 230mm입니다. 별다른 어려움이 장착이 가능하였으며, 보드 트레이 우측으로 다소 공간적으로 여유가 있습니다.
▲ 5.25형 베이 하단의 노출형 3.5형 베이에 HDD를 장착하였습니다.
▲▼ 별도의 나사 체결없이 ODD를 케이스에 장착할 수 있게 하는 ODD 가이드를 ODD 아랫쪽부터 끼워줍니다. 가이드에는 R, L 좌우측을 알려주는 이니셜이 음각으로 표기되어 있습니다.
▲ 케이스 정면에서 후면쪽으로 밀어 넣어 딱 소리가 나면서 걸릴때까지 ODD를 밀어넣어주면 쉽게 장착이 되면서 고정이 됩니다.
▲▼ 3.5형 베이에 노출형 하드웨어를 장착하기 위해 HDD를 케이스 상단 베이(사진상에서는 좌측 베이)에 옮겨 장착하였습니다.
▲ 동봉된 부속품 중 숏바디 멀티카드리더기 가이드를 3.5형 베이 전면에 나사의 체결로 장착합니다.
▲ 내장형 멀티 리더기를 장착한 뒤 가이드의 첫번째 나사홀과 리더기의 나사홀을 맞춘 뒤 나사를 체결하여 리더기를 고정합니다.
▲ 4개의 나사의 체결로 파워를 장착 후 고정하였습니다.
▲ PSU 장착 후 VGA를 장착하였습니다. VGA를 먼저 장착할 경우 VGA에 의한 간섭으로 PSU 장착이 불가능합니다. VGA와 PSU의 간격은 약 50mm가 됩니다. 테스트에 사용된 VGA는 길이가 약 175mm로 PCB 기판 끝(사진상 PSU 쪽)에 보조전원커넥터가 장착된 230mm 이상급의 대형 VGA의 경우 PSU와 간섭이 우려되지만 사이드패널쪽으로 보조전원커넥터가 부착된 VGA의 경우 별다른 230mm급의 VGA와 PSU의 간섭은 크지 않을 것으로 생각됩니다.
▲ 일부 M/B 제조사에서 지원하는 이지커넥터를 스페셜 책꽂이에서도 제공을 합니다. 시스템을 조립할 경우 M/B 우측 하단에 위치하는 각종 전원부 관련 커넥터를 연결시 빅타워나 내부가 넓은 미들케이스에 비해 협소한 준슬림 케이스들은 각종 하드웨어와 내부 구조의 간섭으로 쉽지 않지만 이런 통합형 커넥터를 이용하면 한결 쉽게 연결이 가능해집니다. 저렴한 가격대의 케이스에서도 지원이 되니 유저로서는 반갑게 다가오는 것 같네요.
▲▼ 전원을 인가하면 센서로 측정된 온도(유저 임의대로 위치를 선정할 수 있습니다.)가 전면베젤 중앙 아래에 출력되며 전면베젤 상단 중앙부에는 블루션의 로고가 Rainbow LED가 점등되면서 실시간으로 색깔이 변합니다. 좌측 사이드 패널의 RED Led 또한 점등이 됩니다.
6. 마치며
이상으로 새롭게 선보인 블루션 스페셜 책꽂이에 대해 살펴보았습니다.
테스트를 하면서 느꼈던 부분들에 대해 말씀드리겠습니다.
장점
1. 패키지 상단에는 손잡이가 부착되어 있어 이동시 편리하다.
2. 여러 권의 책을 포개 놓은 듯한 독특한 전면베젤부와 올 블랙의 하이그로시 마감 처리된 케이스 외부는 고급스럽다.
3. 전면멀티포트부와 노출형 89mm(3.5형) 베이는 덮개를 제공하여 먼지의 유입을 방지하고 있다.
4. 전원인가시 전면베젤 중앙부에는 Rainbow LED가 점등되어 튜닝효과를 주며 고급스럽다.
5. 다양한 에어홀을 제공(상판 후면 쪽 1, 좌측 사이드 패널 3, 우측 사이드 패널 2, 바닥 1)하여 쿨링에 효과적이다.
6. 좌측 사이드패널에 기본 장착된 3가닥 3핀 커넥터(4핀 몰렉스 커넥터 호환) 120mm 팬의 경우 별도의 팬 컨트롤러를 통한 rpm 조절과 모니터링이 가능하다.
7. 별도의 나사체결 없이 ODD 가이드를 통해 ODD를 보다 쉽고 편리하게 장착할 수 있다.
8. 컬러 실사 사진과 한글로 된 사용자 설명서는 조립에 서툰 초보유저가 조립시 도움이 될 것이다.
9. 전면베젤부에 연결된 전원케이블 등을 하나의 커넥터에 연결하여 M/B에 쉽게 장착할 수 있는 통합 커넥터를 제공한다.
10. 포함된 센서를 유저 임의대로 배치하여 원하는 부위의 온도를 실시간으로 모니터링 할 수 있다.
11. 케이스 상판 후면쪽의 에어홀 안쪽에는 먼지필터가 기본장착되어 있어 먼지의 유입을 일정부분 방지할 수 있다.
12. 우측 사이드 패널 안쪽 M/B 장착부 뒷면에는 케이스 하단에 장착되는 PSU 연장 케이블을 가지런히 정리할 수 있도록 고리들을 배치하여 깔끔하게 선정리가 가능하다.
13. 제품 곳곳에 유저의 편의성을 배려한 모습이 엿보인다.
아쉬운 점
1. 하이그로시 마감처리로 인해 먼지와 지문에 취약하다.
2. 파워 지지대 하단 공간에 별도의 팬을 장학 수 있도록 나사홀이 제공되었다면 쿨링에 좀 더 효과적이지 않았을까 생각을 하게 된다.
3. 케이스 상판 후면쪽 에어홀에 고정된 HDD 베이의 경우 탈부착이 가능한 구조였다면 먼지필터의 청소 등과 같은 관리차원에서 고정형보다 유리하였을 것이다. 또한 하드 베이를 제거하여 별도의 120jmm 팬을 장착할 수 있도록 나사홀이 지원되었다면 쿨링적인 면에서 좀 더 유리할 것이다.
4. 케이스 후면 배기용 80mm 팬의 경우 사이드 패널에 기본 장착된 120mm 팬 처럼 3가닥 3핀 커넥터를 채용하였다면 팬의
rpm 조절과 모니터링이 가능했을 것이다. 또한 좌측 사이드 패널에 기본 장착된 120mm 팬과 케이스 후면에 장착된 80mm 배기팬은 팬소음이 다소 있는 편이다.
5. 2개의 133mm(5.25형) 베이 모두 노출형이었다면 팬컨트롤러나 기타 튜닝용품 등 다양한 하드웨어의 장착이 가능하여 하드웨어 확장성면에서 좋을 것이다.
아쉬운 부분들도 보이지만 전반적으로 (준)슬림 케이스들에게서 유사하게 보여지는 부분이라 큰 단점으로 여겨지지 않기도 합니다. 또한 케이스 여러 곳에서 보여지는 유저를 배려한 편의성들이 부각이 되는 가격대비 괜찮은 팔방미인이라 여겨지는 테스트였습니다. 작년 블록미들 LCD를 테스트하면서 담당자분과 통화를 할때 느꼇던 유저의 작은 바람도 소홀히 하지 않는 모습과 가격대비 디자인과 성능, 편의성면에서 차별화된 케이스를 출시하는 블루션의 이미지를 그대로 잘 보여주는 케이스가 바로 스페셜 책꽂이가 아닐까 하는 생각을 갖게 되었습니다.
다양한 사용자 편의성을 보여주는 팔방미인 슬림케이스인 블루션 스페셜 책꽂이에 대한 유저들의 관심과 사랑을 기대하며 리뷰를 마치도록 하겠습니다.
