1. 들어가며
지난해 국내유저들에겐 다소 생소한 브랜드의 파워가 국내 유저들 곁으로 다가왔습니다. 해외유저들사이에선 인지도가 어느 정도 형성되어 있다고 들었는데 국내시장에선 많이 생소한데다 브랜드명을 부를때도 탑파워, 투파워 등 여러 이름으로 불리우는 파워입니다.
저도 얼마전까지는 탑파워로 불렀었죠. 모듈식 커넥터를 채용한 EZ-plug 타입의 파워로 출시되면서 유저들 사이에서 점차 인지도를 넓혀가고 있는 브랜드가 Topower입니다. 기존 제품에서의 일부 단점들로 지적된 부분들이 발빠르게 보완되어 리버전으로 유저들 곁으로 돌아온 Topower 옥토퍼스 REV 700W FOXTECH 에 대해 살펴보도록 하겠습니다.
2. Topower 옥토퍼스 REV 700W FOXTECH의 배송 상태 및 패키지 외형
▲ 몇겹의 에어캡에 싸여 배송이 되었습니다. 기사분께 넘겨 받을때 꽤 묵직하더군요.
▲ 에어캡을 벗겨내니 비밀로 밀봉된 패키지를 볼 수 있었습니다.
▲ Topower 옥토퍼스 REV 700W FOXTECH 가 담긴 패키지의 정면과 윗쪽입니다.
▲ 패키지 전후좌우측면에는 Octopus라는 모델명과 함께 후면에는 PSU의 용량이 라벨링 되어 있습니다.
▲ 패키지 바닥면입니다. 영문으로 된 제품의 설명입니다.
▲ 패키지를 개봉해보았습니다. 제일 먼저 사용자 설명서가 눈에 들어옵니다. 영어와 흑백사진과 그림으로 된 사용자 설명서에는 한글이 빠져 있어 다소 아쉽더군요.
▲ 사용자 설명서를 들춰내면 다시 한번 에어캡에 싸여있는 PSU 본체와 지퍼백에 담긴 power casble들과 각종 케이블들이 있습니다.
▲ 구성품들입니다. PSU 본체와 각종 케이블, Power cable과 사용자 설명서입니다.
3. Topower 옥토퍼스 REV 700W FOXTECH의 외형
▲ 에어캡에 싸여 있는 PSU 본체입니다.

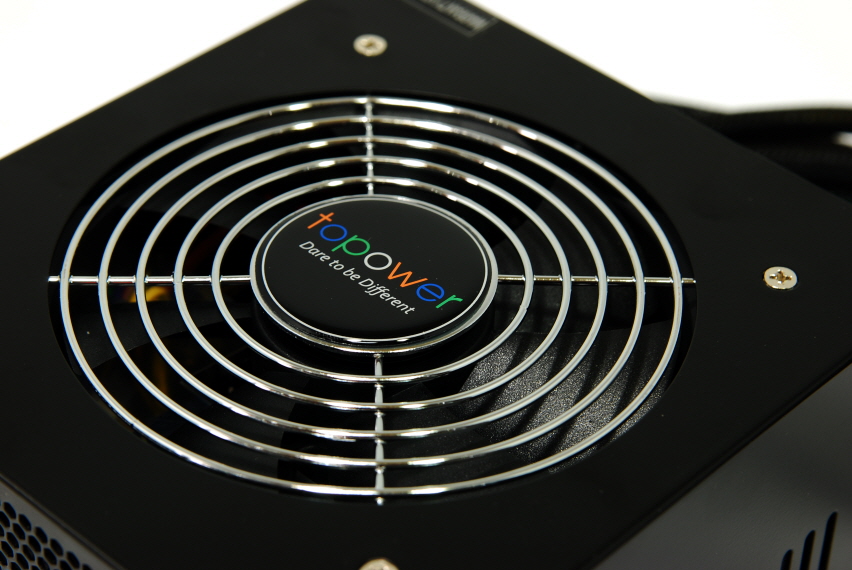

▲▼ 에어캡을 벗겼습니다. 무광택으로 도색된 외형은 견고함을 더 해주는 듯하며, 120mm 팬은 정숙한 편입니다.
파란 버튼은 Turbo Fan 버튼으로 버튼을 누르면 우측의 Blue LED가 점등되면서 팬의 RPM을 상승하게 됩니다. 시스템의 온도가 과하게 높거나 최고의 쿨링성능을 요구할때 Turbo Fan 버튼을 눌러 보다 나은 쿨링성능을 볼 수 있겠지만 동시에 팬의 rpm이 증가와 함께 소음도 함께 증가하게 됩니다.
▲ Turbo mode 버튼 옆에는 Active PFC회로가 장착된 PSU임을 알려주는 스티커가 부착되어 있습니다. Power cable이 연결되는 PSU 후면부에는 벌집그물망 형태로 되어 있어 PSU 본체내 더워진 공기의 배출에 효과적일 것으로 여겨집니다.
▲ 앰보싱마감처리된 Topower 로고는 깔끔하며 고급스럽습니다.
▲ 우측면에는 에어홀이 세로로 길게 자릴 잡고 있습니다.
▲ Case 내부로 향하는 출력단 쪽입니다. 24핀 주전원 커넥터와 4핀과 8핀 보조전원 케이블이 함께 밖으로 노출되어 있으며, 말단부에는 플라스틱 엣지와 케이블 타이로 깔끔하게 마감처리 되어 있습니다.
▲ PSU 상판에는 워런티 스티커가 부착되어 있습니다. 내부 모습을 찍기 위해 헤어드라이기로 달궈도 봤지만 깔끔하게 벗겨지지 않아 할 수 없이 드라이버를 이용하여 볼트를 그냥 분리해야 했습니다.
▲ EZ-plug가 채용된 각종 케이블류는 사진처럼 6핀의 출력단 어느 곳에나 연결하여 사용할 수 있도록 호환이 됩니다.
▲▼ 좌측면에는 제품의 간단한 스펙이 인쇄된 스티커가 부착되어 있습니다.
▲ PSU의 바닥입니다.
4. Topower 옥토퍼스 REV 700W FOXTECH의 동봉된 부속품
▲▼ 동봉된 부속품들입니다. 좌측에서부터 SATA 케이블과 4핀 몰렉스 케이블, power 케이블과 조립에 필요한 나사, 케이블 타이등이 들어있는 지퍼백, 사용자 설명서입니다. 사용자 설명서의 경우 영어와 흑백사진과 그림으로 구성되어 있으며 한글이 빠진 부분은 아쉽게 여겨집니다.
▲ 1개의 6핀 PCI-E 케이블과 3개의 6+2(8)핀 PCI-E 케이블입니다. 전체 길이는 500mm로 동일합니다.
▲ 수축튜브를 이용하여 깔끔한 마무리를 보여주고 있으며, 6핀 PCI-E 케이블과 6+2(8)핀 케이블과 6+2(8)핀 케이블을 분리한 모습(제일 우측)입니다.
▲ 사타 케이블의 모습입니다. 4개의 사타 커넥터가 연결된 2개의 케이블과 4핀 몰렉스 케이블에 2개의 사타 커넥터를 제공하여 총 10개의 사타 커넥터를 지원합니다.
▲ 첫번째 사타 커넥터의 길이는 약 480mm 이며, 두번째부터 각각의 커넥터 간 길이는 약 150~155mm입니다.
▲ 4핀 몰렉스 커넥터가 연결된 2개의 케이블입니다. 하나의 케이블에는 2개의 사타 커넥터가 연결되어 있으며 전체 길이와 커넥터가 길이는 사타 케이블과 동일합니다.(케이블 하나는 사타 커넥터 2 + 4핀 몰렉스 커넥터 2의 구성으로 되어 있으며, 다른 하나의 케이블은 하나의 FDD 커넥터와 세개의 4핀 몰렉스 커넥터로 되어 있습니다.) 4핀 커넥터의 경우 근래 많은 PSU에 채용된 EZ connector 방식이 아니어서 하드웨어에서 분리시 다소 불편하기도 합니다. 커넥터간 길이는 사타 커넥터와 거의 동일합니다. 첫번째 플러그와 커넥터간 길이는 약 480mm이며 나머지 커넥터간 길이는 약 150~155mm입니다.
▲ 동봉된 전원케이블과 장착시 필요한 나사와 선정리를 위한 케이블타이입니다.
노이즈제거 필터가 장착된 케이블이었다면 하는 아쉬움이 남으면 케이블 타이 역시 수량이 다소 부족해 보이긴 합니다.
5. Topower 옥토퍼스 REV 700W FOXTECH의 내부구조
▲ PSU 내부 모습입니다.
▲▼ 상판에 기본 장착된 ARD(Airflow Re-Direction) cooling design을 채택하였습니다. PSU 내에 유입된 공기가 그냥 훌러가는 것을 방지하도록 플라스틱 에어커튼을 장착하는 ARD 쿨링 디자인으로 보다 효과적인 쿨링성능을 보여줄 것으로 여겨집니다. 또한 상판 우측안쪽면에는 쇼트 방지를 위하여 테잎이 부착되어 있습니다.
▲ 본체 내부에 내장된 팬 컨트롤러입니다.
▲ PSU 내 출력 케이블들은 케이블타이와 수축튜브를 이용하여 깔끔하게 정리되어 있습니다.
▲ 두개의 방열판이 가운데 장착되어 있습니다.
▲▼ Active PFC 회로를 장착하여 전력이 효율이 뛰어나며 전자파 감소와 함께 전체적인 전력 소모 또한 줄여줍니다. 제조사의 제품 설명에 따르면 최대 81%의 효율로 에너지 절약에도 도움이 된다고 합니다.
▲ 스위칭 트랜스의 모습입니다.
▲ 작은 트랜스와 Active PFC 회로 사이에는 과전류로 인해 발생할 수 있는 PSU 및 시스템 부품의 손상을 막기 위한 퓨즈회로가 자릴 잡고 있습니다.
▲ EMI 필터가 깔끔하게 장착되어 있습니다.
▲ 방열판쪽으로 돌아 장착되어 있어 육안확인이 불가능한 대형 콘덴서 입니다. 제품 설명에 따르면 470㎌, 400V의 대용량 콘덴서로 안정적이고 지속적으로 전원을 출혁해줌으로써 고성능의 시스템을 위해 필수요소라고 합니다.
▲ 쇼트 방지를 위해 접지되어 있는 모습입니다.
▲ 전체적인 내부구조의 모습입니다.
6. 성능테스트
▲ 좌측의 PSU는 성능비교 테스트에 쓰일 NCTop powerplus 850(CWT 제조)입니다.
▲ NCTop powerplus 850의 경우 140mm팬이 장착되어 있으며, Topower의 경우 120mm 팬이 장착되어 있습니다.
▲ 테스트 시스템입니다.
케이스 리뷰용 시스템중 하나로 현재 사용중인 메인보다 조금 좋긴 하군요.
CPU : AMD Winsor 6400+(CPU cooler : Thermalright HR-01-S Type clib을 이용하여 세로 장착)
M/B : ASUS M2N 32 WS professional
RAM : Samsung DDR2 PC5300 1G * 4
VGA : ATI HD 4850 512MB Toxic TwinTurbo
HDD : Seagate SATA2 320g
FanController : Zalman MFC2
PSU : Topower REV 700W / NCTop powerplus 850W
▲ Turbo mode 버튼을 눌렀을 경우 Blue LED가 점등되면서 팬의 rpm이 고속으로 상승하게 됩니다. 쿨링적인 성능은 향상되겠지만 이와 함께 팬의 rpm 상승에 따른 소음 또한 증가하게 됩니다.
▲ Topower 를 장착한 뒤 아이들시의 전압을 에베레스트를 이용하여 테스트한 모습입니다.
큰 전압차를 보여주지 않으며 안정적인 모습을 보여주고 있습니다.
▲ 에베레스트를 통해 로드를 걸어 테스트한 로드시의 전압모습입니다.
역시나 큰 전압차이는 모이질 않고 있습니다.
▲ OCCT를 통해 로드시의 전압변동 모습입니다. 크게 출렁이는 모습을 보여주는 않고 있습니다.
최초 제공받았던 파워의 경우는 다소 출렁이는 모습을 보였지만 새로 교체받은 파워의 경우 비교로 테스트한 NCTop powerplus 850과 비교했을시도 안정적인 모습을 보여주고 있습니다.
▲ Topower 옥토퍼스 REV 700W의 아이들시 소비전력입니다.(최저 156W, 최고 163W, 평균 160W를 보였습니다.)
▲ Topower 옥토퍼스 REV 700W의 로드시(everest를 통한 로드테스트시) 소비전력입니다.
(최저 245W, 최고 253W, 평균 249W를 보였습니다.)
▲ Topower 옥토퍼스 REV 700W의 로드시(occt를 통한 로드테스트시) 소비전력입니다.(최저 252W, 최고 259W, 평균 257W를 보였습니다.) 최초 제공받았던 파워의 경우 소비전력에서도 최저와 최고 값의 편차가 심할 경우 20W정도를 보였지만 새로 받은 파워에서는 10W 미만의 변동폭을 보여주었습니다.
▲ 비교 대상인 NCTop powerplus 850의 아이들시 전압 상태입니다. Topower처럼 안정적인 모습을 보여주고 있습니다.
▲ 에베레스트를 통해 로드를 걸어준 모습입니다.
▲ OCCT를 통해 로드시의 전아변동 모습입니다. Topower에 비해 5V시 다소 전압의 변동이 보이지만 심한 정도는 아닙니다. 전반적으로 Topower보다는 다소 전압의 변동이 보이지만 심하게 출렁이는 모습을 보여주는 않고 있습니다.
▲ NCTop power plus 850W의 아이들시 소비전력입니다.(최저, 평균 166W, 최고 168W)
▲ NCTop power plus 850W의 로드시(everest를 통한 로드테스트시) 소비전력입니다.(최저 241W, 최고 250W, 평균248W를 보였습니다. )
▲ NCTop power plus 850W의 로드시(occt를 통한 로드테스트시) 소비전력입니다.(최저 251W, 최고 257W, 평균256W를 보였습니다. ) 소비전력면에서는 Topower에 비해 그 차이가 적은 것을 볼 수 있었습니다.
7. 마치며
이상으로 Topower 옥토퍼스 REV 700W FOXTECH 에 대해 살펴보았습니다.
모듈식 케이블의 편의성과 고효율, 안정성을 유지한 리버전된 Topower 옥토퍼스 REV 700W FOXTECH 의 경우 테스트 도중 프리징 현상과 전원이 갑자기 꺼지는 등의 초기불량으로 테스트 시간이 다소 걸리게 되어 예정된 기간보다 많이 지체되었습니다. 해당 파워를 교환받고, 다시 테스트하는 과정에서 보여준 FOXTECH 관계자분의 친절함과 빠른 조치에 감사드리며 테스트 과정에서 느꼈던 부분들에 대해 말씀드리겠습니다.
장점.
1. 모든 케이블이 슬리빙 마감처리되어 있어 선정리에 유리하며 깔끔하다.
2. 커넥터의 수가 넉넉하고, EZ-plug 타입의 케이블이라 사용하지 안는 케이블은 따로 보관할 수 있다.
3. 고효율을 지원하며, 안정적인 전압을 유지한다.
4. Turbo mode 적용시 보다 효과적인 쿨링성능을 제공한다.
5. 내부 케이블 마감상태가 저가형의 파워들에 비해 깔끔하게 정리되어 있다.
6. 마감상태가 양호한 EZ-plug는 출력단 어느 곳에 연결해되게끔 호환성이 좋다.
7. 장착된 120mm 팬의 경우 정숙한 편이다.
아쉬운 부분.
1. 4pin molex 커넥터의 경우 근래 많은 제품들이 채용하는 EZ connector 방식이 아니어서 하드웨어에서 해당 커넥터를 분리할 경우 EZ connector에 비해 불편하다.
2. Turbo mode 적용시 팬 소음이 심한 편이다.
3. 영어와 흑백 사진과 그림으로 구성된 사용자 설명서에서의 한글부재.
4. 사용하지 않는 케이블을 보관할 수 있는 파우치의 부재 또한 아쉽다.
5. 진동방지 고무패드와 노이즈제거 필터가 내장된 power cable 등도 지원되었다면 하는 아쉬움이 남는다.
다소 아쉬운 부분도 있었지만 PSU 본연의 기능인 성능적인 측면에서는 만족스러운 성능이었습니다. 고효율의 안정적인 전원공급과 사용자 편의성을 한층 배려한 Topower 옥토퍼스 REV 700W FOXTECH 에 대한 유저들의 관심이 꾸준히 이어지길 기대해봅니다.
