1. 들어가며
써클 커넥터타입의 모듈식 파워로 하이퍼 파워를 들어봤을 것입니다. 하이퍼 파워를 유통하였던 뉴젠에서 하이퍼를 유통하면서 쌓은 노하우를 담은 써클 커넥터 타입의 모듈식 파워를 출시하였습니다. 출시전 많은 유저들로부터 관심과 기대를 받고 있었었습니다. 하이퍼 4K 530을 메인시스템에서 사용중인 필자는 뉴젠 NZ-5300PM V2.2PP-SLI MODULAR 출시 소식을 접하면서 기존 하이퍼 파워와 동일한 방식과 동일 용량의 파워로 과연 어느 정도의 성능을 보여줄지 사뭇 기대를 하게 되었습니다.
NZ-5300PM V2.2PP-SLI MODULAR에 대해 살펴보도록 하겠습니다.
2. 배송 상태 및 패키지 외형
▲ 에어캡에 싸여 배송이 되어 왔습니다.
▲ 패키지는 다시 비닐로 밀봉포장이 되어 있습니다.
▲ 패키지의 상단과 정면의 모습입니다. 140mm 대형 Green LED와 UV 슬리빙된 케이블의 UV 반응이 눈에 들어옵니다.
▲ 패키지의 좌우측면의 모습들입니다. 좌측에는 NEWZEN NZ-5300PM V2.2PP-SLI MODULAR의 특징들이 아이콘으로 설명되어 있으며, 우측에는 간단한 문장으로 다시 특징을 설명하고 있습니다.
▲ 패키지 바닥면의 모습입니다.
▲ 패키지를 개봉해보았습니다. 개봉하면 다시 덮개가 보입니다.
▲ 덮개 아래에는 지퍼백에 나뉘어져 담겨 있는 케이블들과 부속품들이 있습니다. 지퍼백이 아닌 별도의 케이블 보관을 위한 파우치였다면 한결 고급스러웠을 것 같습니다.
▲ 케이블 아래에는 사용자 설명서가 있습니다.
▲ 케이블과 사용자 설명서가 담긴 중간 덮개를 열면 압축스폰지 타입의 완충제와 에어캡으로 이중으로 충격방지가 되어 있는 PSU를 볼 수 있습니다.
▲ 패키지내 모든 구성품들을 한자리에 모았습니다.

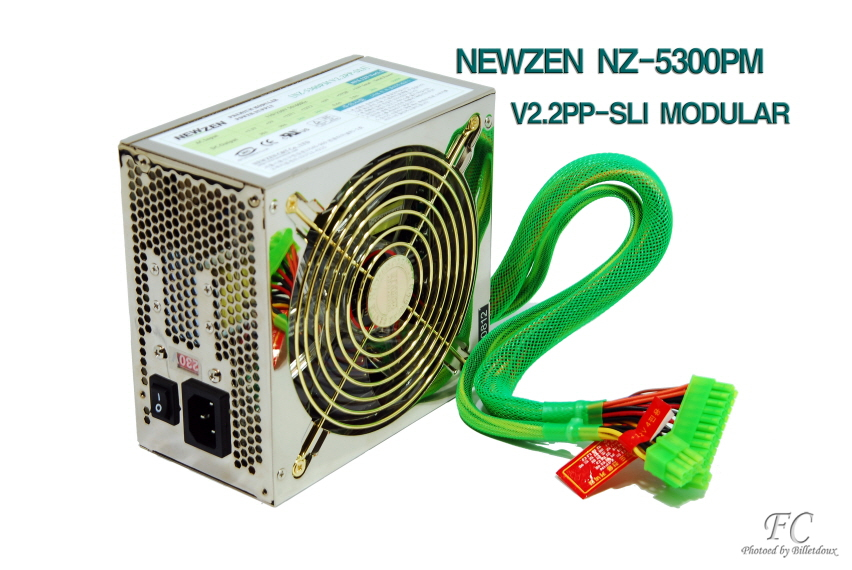

3. NZ-5300PM V2.2PP-SLI MODULAR 의 외형
▲▼ 에어캡을 제거한 PSU 본체의 모습입니다. 광택코팅이 되어 있어 사물이 비치고, 고급스러워 보이는 반면 지문에도 취약합니다. 개인적으로는 무광택의 재질을 선호하는 편이 오히려 좀 더 고급스러워 보이지 않았을까 하는 생각을 가져봅니다.
▲▼ 140mm 대형 Green LED 팬의 경우 오토 컨트롤 기능이 있으며 정숙한 편이었습니다. NZPNM 0812 스티커 아래에는 나사가 체결되어 있습니다.
▲ 시스템 외부로 노출되는 부위입니다. 벌집구조의 통풍구를 채용하여 140mm 팬으로 유입된 공기를 배출하도록 합니다. 별도의 배기용 팬은 장착되어 있지 않습니다.
▲▼ 좌측면에는 제품의 스펙과 주의사항이 담긴 스티커가 부착되어 있습니다.
▲ 기존 하이퍼 써클 커넥터 파워와 달리 VGA 전원인가를 위한 PCI-E 케이블용 커넥터만 4핀 커넥터를 채용하고, 나머지 커넥터들은 5핀 커넥터를 채용하고 있어 어느 커넥터에 연결하도 가능하도록 호환성이 좋습니다. 하이퍼 파워의 경우 케이블에 따라 2핀, 3핀, 4핀으로 나뉘어져 있어 호환성이 떨어지는 편입니다.
▲ 기본 연결되어 있는 24핀(20+4핀) 주전원 커넥터와 8핀(4+4핀) 보조전원 커넥터입니다. 하이퍼 파워의 경우 24핀 주전원 커넥터만 기본 연결되어 있고, 보조전원 커넥터는 별도로 연결을 해주어야 합니다. 이런 부분으로 인해 하나의 커넥터를 덜 사용하게 되는 단점이 있었습니다. 24핀, 8핀 전원 커넥터 모두 UV 슬리빙 처리가 되어 있으며, 커넥터들 또한 UV에 반응이 됩니다.
▲ PSU 바닥면에는 Test report가 부착되어 있습니다.
4. 4. NZ-5300PM V2.2PP-SLI MODULAR 의 동봉된 부속품들
▲ 패키지내 동봉된 부속품들입니다. 빨간 화살표가 가리키는 지퍼백의 케이블은 써클 커넥터가 달려 있어 PSU에 일차적으로 연결하는 케이블이며, 파란색 화살표가 가리키는 지퍼백에 담긴 케이블들은 임의대로 추가 연결할 수 있게 제공되는 연장 케이블들입니다. 진동방지 고무패드와 전원케이블, 선정리를 위한 케이블 타이와 케이스에 PSU의 장착시 필요한 나사가 제공됩니다.
▲ 일차적으로 PSU에 장착되는 케이블들입니다. 빨간색 화살표가 가리키는 것처럼 4핀 몰렉스 케이블은 케이블마다 길이가 달라 하드웨어의 위치에 따라 선택하여 사용할 수 있도록 되어 있습니다.(250mm, 350mm, 400mm, 450mm) 사타 커넥터가 연결되어 있는 케이블(보라색 화살표)과 PCI-E용 8핀(6+2핀) 커넥터가 연결되어 있는 케이블(하늘색 화살표)의 경우 450mm로 동일한 길이입니다.
▲ VGA 보조 전원 인가용 PCI-E 케이블만 4핀 커넥터를 채용하고 나머지 케이블들은 5핀 커넥터가 채용되어 있습니다.
▲ 모든 케이블은 UV 슬리빙 처리가 깔끔하게 되어 있습니다.
▲ 4핀 몰렉스 커넥터와 SATA 커넥터, 8핀(6+2핀) 커넥터 역시 UV에 반응을 합니다.
▲ 추가 연결시 필요한 연장 케이블들입니다. NZ-5300PM V2.2PP-SLI MODULAR 는 SLI를 지원하여 8핀(6+2핀) 케이블(보라색 화살표) 역시 추가 제공됩니다.
▲ 모든 연장 케이블들은 커넥터와 커넥터간 거리가 약 150mm로 동일하였습니다.
▲ 전원인가용 전원케이블과 진동방지용 고무패드, 선정리를 위한 케이블타이와 케이스 장착시 필요한 나사입니다.
▲▼ 한글과 컬러풀한 그림으로 된 사용자 설명서입니다.
5. NZ-5300PM V2.2PP-SLI MODULAR 의 내부구조
내부 구조에 대해 살펴보도록 하겠습니다.
▲ 중저가형 일명 듣보잡 파워에 비해 깔끔하게 내부가 정돈된 모습을 볼 수 있습니다.
▲ DC 12V, 0.18A, 2.16W 짜리 140mm Green LED 팬은 정숙한 편이며 오토 컨트롤 기능이 있습니다.
▲ 듀얼 +12V 출력을 지원합니다. 수축튜브를 이용한 선정리는 보이질 않네요.
▲ 두개의 방열판이 부착되어 있습니다.
▲ 입력라인에 EMI 필터가 장착되어 있어 노이즈를 제거하여 보다 안정적인 전류를 공급하도록 합니다.
▲ 쇼트 방지를 위해 접지되어 있는 모습입니다.
▲ 스위칭 트랜스의 모습입니다.
▲ 200V/1200㎌ 용량의 콘덴서 두 개를 채용하고 있습니다.
▲ Passive PFC 회로를 채택하여 절전효과와 함께 전자파도 감소되도록 하였습니다.
▲ 과전류로 인해 발생할 수 있는 PSU 및 시스템 부품의 손상을 막기 위한 퓨즈회로가 자릴 잡고 있습니다.
▲ 전체적인 내부구조의 모습입니다.
6. 성능테스트
테스트에 앞서 비교 제품인 Hyper 4K 530과 간단 비교를 하겠습니다.
▲ 동일하게 써클 커넥터 모듈식의 파워입니다. NEWZEN NZ-5300PM V2.2PP-SLI MODULAR의 경우 140mm 팬이 채용되어 있지만 하이퍼 530의 경우 120mm 팬이 장착되어 있습니다. 또한 NEWZEN NZ-5300PM V2.2PP-SLI MODULAR는 케이스 외부로 노출된 후면부만 벌집구조를 하고 있지만 하이퍼의 경우 좌우면과 팬이 장착된 면까지 3면이 타공망 처리가 되어 있습니다.
▲ NEWZEN NZ-5300PM V2.2PP-SLI MODULAR의 경우 벌집구조만 되어 있지만 하이퍼 530의 경우 80mm 배기팬이 추가 장착되어 있습니다. 출력단의 경우 NEWZEN NZ-5300PM V2.2PP-SLI MODULAR는 VGA 보조전원용 커넥터만 4핀이고 나머지 커넥터는 5핀으로 커넥터 어디에 케이블을 연결해도 가능하도록 호환성이 좋은 반면 하이퍼 530의 경우 케이블에 따라 2핀, 3핀, 4핀 커넥터로 분리 되어 있어 호환성에서 다소 떨어집니다. 또한 NEWZEN NZ-5300PM V2.2PP-SLI MODULAR는 24핀 주전원 커넥터와 함께 8핀 보조전원 커넥터가 기본 연결되어 있지만 하이퍼 530의 경우 8핀 보조 전원 커넥터는 별도로 연결을 해줘야 해서 커넥터 한 곳의 활용도가 떨어지게 됩니다.
테스트 시스템의 사양입니다.
CPU : AMD Winsor 6400+
M/B : Asus M2N32 WS professional
RAM : DDR2 PC5300 1G *4
VGA : ATI HD 4850 512MB Toxic TwinTurbo
HDD : Seagate SATA2 320gb
에베레스트를 이용하여 아이들시와 로드시 전압을 측정하였으며, OCC를 이용하여 로드테스트를 재차 실시 하였습니다.
▼ 비교 테스트한 하이퍼 4K 530의 테스트 결과 입니다.
▲ 에베레스트를 통하여 아이들시(10분간 테스트)와 로드시 전압변화를 테스트하였습니다.
빨간색 화살표를 경계로 노란색 화살표까지의 영역은 아이들시이며, 파란색 화살표는 로드시 영역입니다.
아이들시와 로드시 동일하게 Vcore의 경우 1.44V를 유지하였으며, +3.3V는 평균 3.31V(최대 3.33V), +5.0V는 평균 5.0V(최대 5.03V), +12V의 경우 평균 12.03V(최소 11.97V)를 보였습니다.
▲ 부팅시 최대 소비전력은 309W를 나타냈으며, 아이들시 소비전력은 평균 191W였습니다. (최소 188W, 최대 193W)
▲ 로드시 소비전력은 평균 286W 였습니다. (최소 284W, 최대 288W)
▲ OCCT를 이용하여 로드 테스트를 재차 실시 하였습니다. 에베레스트 테스트에서처럼 1.44V의 경우 안정적인 모습을 보여주고 있습니다.
▲ +3.3V의 경우 평균 3.31V를 보여주었습니다. (최저 3.30V)
▲ 5.0V의 경우 평균 5.0V를 보여주었습니다. (최대 5.03V)
▲ +12V의 경우 평균 12.03V를 보여주고 있습니다. 12.03V에서 11.90V로 떨어졌다 복귀되는 모습을 볼 수 있었습니다.
▲ OCCT를 통한 로드 테스트시 평균 310W로 에베레스트 테스트때보다 약 20W 상승되는 모습을 볼 수 있었습니다.
▼ NEWZEN NZ-5300PM V2.2PP-SLI MODULAR의 테스트 결과입니다.
▲ 빨간색 화살표를 기점으로 노란색 화살표는 아이들시의 영역이며, 파란색 화살표는 로드시입니다.
각각 10분간 테스트를 하였습니다. 아이들시 Vcore의 경우 1.44V를 유지하였으며, +3.3V는 평균 3.31V(최고 3.33V), +5.0V의 경우 평균 5.03V(최소 4.97V)로 비교적 안정적인 모습을 보여주었지만 +12V의 경우 평균 12.16V로 최소 11.97V에서 최대 12.29V까지 전압의 폭이 다른 부분보다 심하였습니다. 로드시의 경우 Vcore는 1.44V를 유지하였으며, +3.3V는 평균 3.31V로 아이들시와 동일하지만 3.30V로 미세하게 하강되기도 하였으며, +5.0V의 경우 아이들시와 같은 평균 5.03V(최소 4.97V)를 보였습니다. 하지만 +12V의 경우 아이들시보다 전압의 폭은 좀 더 심해서 평균 12.16V로, 최소 11.84V에서 최대 12.29V로 전압의 변화폭이 아이들시보다 크고, 출렁이는 모습이 심하였습니다.
▲ 부팅시 최대 소비전력은 280W로 하이퍼 530보다 아이들시의 소비 전력은 175W로 하이퍼 530에 비해 16W 정도 낮은 전력 소모를 보였습니다.
▲ 로드시 소비전력은 268W로 하이퍼 530에 비해 22W 낮은 전력 소모를 보였습니다.
▲ OCCT를 통해 로드테스트를 재차 실시 하였습니다. 두번에 걸쳐 순간적으로 갑자기 상승되는 모습이었지만 전체적으로는 안정적인 모습을 보여주었습니다.
▲ +3.3V의 경우 다소 심하게 한번 하강하는 모습을 보여주었지만 전체적으로는 안정적인 모습을 볼 수 있었습니다.
▲ +5.0V의 경우에서도 한번의 갑작스런 상승을 보였지만 전체적으로는 안정적인 모습을 볼 수 있었습니다.
▲ +12V의 경우 두번의 상승과 한번의 하강을 볼 수 있었지만 전체적으로는 안정적인 모습을 볼 수 있었습니다.
▲ OCCT를 통한 로드시 소비전력은 280W로 하이퍼 530보다 31W 낮은 전력 소모를 보여주었습니다.
▼ 오픈 테스트로 전압테스트를 마친 뒤 시스템에 장착하였습니다.
장착된 시스템은 전압테스트에 사용된 시스템과는 다른 시스템입니다.
▲▼ 전원을 인가하였지만 UV 램프에 전원을 인가하지 않은 상태에서는 별다른 반응은 보이지 않았습니다.
▲▼ UV 램프 전원인가 전(윗 사진)과 UV 램프 전원인가 후(아랫 사진)의 모습입니다.
7. 마치며
이상으로 NEWZEN NZ-5300PM V2.2PP-SLI MODULAR에 대해 살펴보았습니다.
현재는 판매가 되지 않고 있는 하이퍼와 동일한 형태의 써클 커넥터 모듈방식의 파워로 기존 하이퍼 파워보다 튜닝적인 요소와 써클 커넥터의 호환성이 한결 좋아진 모습으로 출시되었습니다. 테스트를 하면서 느꼈던 부분들에 대해 말씀드리겠습니다.
장점
1. 패키지와 케이블별로 지퍼백에 잘 정리되어 동봉된 케이블들이 깔끔하다.
- 모든 케이블이 슬리빙 처리가 되어 있어 선정리에 유리하고 깔끔하다.
- UV 슬리빙 처리가 되어 있어 UV 램프를 이용할 경우 튜닝효과를 낼 수 있다.
2. 한글로 사용자 설명서가 동봉되어 이해를 돕는다.
3. 4핀 몰렉스 커넥터의 경우 EZ connector를 채용하여 하드웨어에 탈부착시 편리하다.
4. 진동방지 고무패킹을 제공하여 파워의 진동을 막을 수 있게 배려하고 있다.
5. PCI-E 커넥터를 제외한 나머지 5개의 모든 커넥터들은 5핀 멀티 커넥터를 채용하여 4핀 케이블이나 SATA 케이블을 어느 커넥터에 연결하여도 가능하게끔 호환성이 좋다.
6. 4핀 몰렉스 커넥터가 연결된 케이블의 경우 길이를 달리 하여 하드웨어의 위치에 따라 파워와 하드웨어간 거리에 따라 케이블을 선택할 수 있다.
7. 140mm의 대형 LED 팬은 오토팬컨트롤 기능이 채용되어 있으며 정숙하다.
단점
1. +12V에서 다소 전압의 출렁임이 보이는데 다른 제품에서는 이런 증상이 보이지 않길 기대해본다.
2. 광택이 나는 PSU 케이스는 지문이 잘 묻어난다.
3. 사용하지 않는 케이블들을 보관할 수 있도록 지퍼백이 아닌 파우치가 제공되었더라면하는 아쉬움이 남는다.
4. 전원케이블의 경우 노이즈 방지 필터가 내장된 케이블이 제공되었더라면 좋았을 것이다.
기존 하이퍼 파워보다 아이들시와 로드시 각각 20~30W 적은 소비전력을 보였습니다. 하이퍼 파워의 경우 보조전원 커넥터 역시 별도로 연결하도록 되어 있어 하나의 케이블연결이 덜 되는 편이었으며, 사용용도에 따라 2핀, 3핀, 4핀 등으로 커넥터가 나뉘어져 있어 호환성이 떨어지지만 NEWZEN NZ-5300PM V2.2PP-SLI MODULAR의 경우 PCI-E 케이블만 4핀 커넥터일뿐 나머지는 5핀 커넥터를 채용하여 케이블을 어느 커넥터에 연결해도 가능하도록 호환성이 좀 더 좋아졌습니다.
패키지는 하이퍼 파워때보다 많이 간소해졌지만 성능적인 면에서는 좋은 모습을 보여주고 있는 NEWZEN NZ-5300PM V2.2PP-SLI MODULAR에 대한 유저들의 좋은 반응을 기대하며 리뷰를 마치도록 하겠습니다.
