1. 들어가며
다양한 하드웨어를 구동함에 있어 PSU 또한 중요하게 작용하고 있습니다. 다량의 HDD를 운영하는 유저와 고사양의 게임을 플레이하기 위한 유저, 보다 빠른 전산처리를 위한 시스템 등 다양한 시스템에서 PSU의 갑작스런 돌연사를 겪은 유저라면 언제나 PSU에 대해 중요하게 생각하게 될 것입니다. 필자의 경우 고사양을 요구하는 게임을 위한 시스템은 아닙니다. 주 용도가 리뷰용 사진편집과 1080p 영상시청, 웹검색과 간단한 워드작업, 간단한 2D 게임 정도니 평범한 시스템이고, 고사양은 필요치 않다고 할 수 있습니다. 하지만 점점 1080p 영상들과 사진 작업을 하면서 늘어나는 데이터들을 보관하기 위해 다량의 HDD를 장착해야 했고, 그러다 보니 점점 고용량의 PSU에도 관심이 가게 되었습니다. 흔히 말하는 듣보잡 저가형 PSU를 한번 사용하다 갑작스런 돌연사로 시스템에 손상을 입을 뻔한 경험이 있던터라 어느 정도 유저들에게 검증된 PSU를 찾게되고, HDD가 늘어나면서 다량의 HDD를 운영할 수 있는 고용량의 PSU를 찾게 되었습니다. 무엇보다 효율이 좋고, 전압의 출렁임이 없는 안정적인 전기공급을 해줄 수 있는 믿을 만한 PSU를 찾게 되었습니다.
명품케이스로 유저들에게 매니아층까지 만들었던 마이크로닉스에서 새로운 고효율의 PSU를 출시하게 되었습니다.
EXXTREME 두 제품 중 이번 리뷰에서는 마이크로닉스 EXXTREME 750 80PLUS BRONZE에 대해 다뤄보도록 하겠습니다.
2.패키지 외형
▲ 얇은 비닐로 패키지는 한번 더 포장이 되어 있습니다.
▲▼ 비닐을 벗겨보았습니다. 패키지 상단의 모습입니다. 마이크로닉스사의 로고가 좌착 상단에 위치하며 맹수의 눈이 인상적이게 보입니다. Exxtreme 이라는 모델명이 중앙부에 위치(600, 750 두 가지 제품 출시) 합니다.
▲▼ 패키지 아랫면입니다. 한국을 포함해 9개국어로 제품에 대해 간략하게 설명이 되어 있습니다. 대부분의 외국업체들의 사용자 설명서의 경우 한글이 빠진 점을 생각할때 무척 반갑게 다가옵니다. 5가지 제품의 이미지를 통해 간략하게 Exxtreme 750 80 plus Bronze(이하 EX. 750)에 대해 알 수 있으며, 좌측에는 다양한 기능들에 대해 영어로 소개되어 있습니다.
▲▼ 9개 국어를 통해 제품에 대해 간략하게 설명되어 있습니다. 우측 하단에는 태극기와 한글 설명이 보입니다.
▲ 좌측 중앙에서 하단에는 제품의 스펙과 Ex. 750의 여러 기능들이 영어로 인쇄되어 있습니다.
▲ 좌우 측면의 모습입니다. 3개 국어로 제품에 대해 간략한 설명이 되어 있습니다.
▲▼ 패키지를 개봉했습니다. 일명 찍찍이(벨크로:접착천)이 부착되어 있습니다. 패키지 내부에도 제품에 대한 모델명과 제품에 대한 설명, 중간 덮개 등 기존의 PSU 패키지보다 고급스러운 것을 볼 수 있습니다.
▲ 중간덮개를 젖히면 사진처럼 사용자설명서, 케이블 보관함과 PSU 본체가 가지런히 놓여 있는 것을 볼 수 있습니다.
▲ 비닐에 의해 한번더 잔흠집으로부터 보호되어 있는 PSU 본체를 완충제가 보호하고 있습니다.
3. EXXTREME 750 80PLUS BRONZE의 외형
▲ Ex. 750의 외형에 대해 살펴보겠습니다.

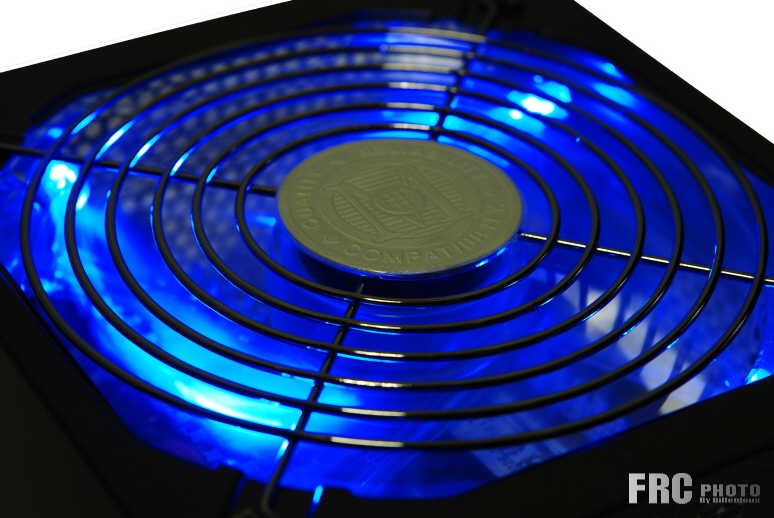

▲▼ 140mm Blue LED 팬이 장착되어 있으며, 전원인가시 Blue LED가 점등되어 튜닝효과를 볼 수 있지만 빛은 강하지 않은 편입니다. 또한 Fan Belay Off 기능을 채택하여 시스템 종료시 잔류 전기를 이용하여 팬이 구동이되어 잠시나마 일정시간동안 시스템 내부의 열을 배출하게 됩니다. 24pin 주전원케이블과 4pin, 4+4(8) pin 보조전원 커넥터들은 각각 530mm, 545mm, 550mm로 되어 있습니다.
▲ 140mm 팬그릴 중앙에는 마이크로닉스사의 로고가 각인되어 있으며, 잔흠집방지용 비닐이 부착되어 있습니다.
▲▼ 팬그릴 아래에는 워런티스티커가 부착되어 있습니다. 해당 스티커를 제거하면 무상지원을 받을 수 없게 되지만 내부모습을 위해 훼손해야 했습니다.
▲ 전원케이블 말단에는 선들을 정리하기 위해 플라스틱고리로 마무리 되어 있습니다.
▲▼ 이지플러그(EZ plug)를 채용하여 쉽게 케이블의 탈부착이 가능합니다. Black 커넥터에는 ODD나 HDD 케이블을 꽂을 수 있으며, Red 커넥터에는 6핀, 8핀 pci-E VGA 케이블을 연결할 수 있습니다. Black 커넥터에는 ODD나 HDD 어느 케이블을 연결할 수 있도록 핀이 배열되어 있어 호환이 됩니다.
▲▼ 측면에는 Ex. 750의 스펙이 스티커로 부착이 되어 있습니다.
▲ 시스템 외부로 노출되는 부분은 대부분의 PSU가 채용하고 있는 벌집 그물망 구조로 되어 있습니다.
▲▼ 다른 측면에는 Fan delay off 기능에 대한 설명이 보입니다. 또한 친환경 RoHS 인증 마크도 보입니다.
4. EXXTREME 750 80PLUS BRONZE의 내부구조
▲ Ex. 750의 내부를 살펴 보도록 하겠습니다. 140mm fan이 보이며, 3개의 방열판이 내부의 열을 식히도록 되어 있습니다. 또한 대부분의 부품들은 가지런히 정리 되어 있습니다.
▲ 전원인가시 Blue LED가 점등이 되는 140mm 팬은 귀를 가져다 대어 들어보면 약한 바람 소리가 들릴 정도로 상당히 정숙합니다. 또한 Fan delay off 기능을 채용하여 시스템 종료시 전원이 꺼지더라도 잔류 전원을 이용하여 일정 시간동안 팬이 구동하여 시스템 내부의 쿨링에 도움을 주게 됩니다.
▲ 조명을 끈 상태에서 형광등 아래에서의 Blue LED가 점등된 모습입니다.
▲ 조명과 형광등 모두를 점등한 상태에서 Blue LED가 점등된 모습입니다. 조명이 켜진 평상시 환경에서 불빛은 사진처럼 강하진 못한 편입니다.
▲ 방열판 사이로 스위칭 트랜스가 보입니다. 입력부의 전류를 과부하, 과전류 없이 안정적으로 출력부에 전달해줄 수 있게 됩니다.
▲ Active PFC 회로(빨간색 화살표)를 탑재하여 에너지 효율 및 성능을 향상 시켰습니다. 제품설명에서는 일반 파워대비 최대 99%까지 전력효율이 향상된다고 합니다.
▲ 과전류로 인해 발생할 수 있는 PSU 및 시스템 부품의 손상을 막기 위한 퓨즈회로(빨간색 화살표)가 자릴 잡고 있습니다.
▲ 400V 390㎌ 대용량 콘덴서를 채용하였습니다.
▲ 입력라인에는 EMI 필터(노란색 화살표)가 장착되어 있어 노이즈를 제거하여 보다 안정적인 전류를 공급하도록 되어 있습니다. 수축튜브로 정리가 되었더라면 좀 깔끔해 보일텐데 하는 생각이 듭니다. EMI 필터 아래에는 쇼트 방지를 위해 접지(빨간색 화살표) 되어 있습니다.
▲ 케이블 타이를 이용하여 케이블들이 정리가 되어 있으며,
▲ 케이블 말단 역시 수축튜브를 이용하여 정리가 되어 있습니다.
5. 동봉된 부속품들
▲ 케이블과 전원 케이블 등이 담겨 있는 부속품 상자와 간단한 설명의 사용자 설명서가 동봉되어 있습니다. 개인적으로는 종이재질의 케이블 보관함보다는 부피가 상대적으로 적고, 보관이 편리한 파우치를 제공해주는 것이 좀 더 낫지 않을까 하는 생각을 가져봅니다.
▲ Ex. 750에 연결되는 Ez plug 방식 케이블의 경우 좌측에서부터 시계방향으로 두개의 6pin, 8(6+2) pin PCI-E 케이블과 두개의 4핀 케이블(말단에는 FDD 커넥터), 두개의 SATA 케이블입니다. 선정리를 위한 케이블타이와 PSU 장착시 쓰이는 4개의 나사, 사용자 설명서, 그리고 전원 케이블들로 구성이 되어 있습니다.
▲▼ 다양한 외국어와 함께 한글 설명이 들어있는 사용자 설명서입니다. 간단한 Ex. 750의 스펙과 특징들이 설명되어 있습니다. 케이블들의 제원에 대한 언급은 없었습니다.
▲ Ex. 750의 특징과 다양한 기능들에 대해 한글 설명을 볼 수 있습니다.
▲▼ SLI나 CF 구성을 위해 8(6+2) pin, 6pin 케이블을 각각 두개씩 제공하며, 두 케이블 모두 길이는 약 495mm 입니다.
▲▼ ODD나 팬 컨트롤러 등 베이용품에 전원공급을 위한 4핀 몰렉스 커넥터의 경우 모두 EZ connector 를 채용하여 탈부착이 간편하며, 말단에는 FDD 커넥터가 연결되어 있습니다. Ez plug에서 첫번째 커넥터까지의 거리는 약 475mm이며, 각 커넥터간 거리는 약 155mm 입니다. 근래 사용빈도가 거의 없거나 사용을 하지 않는 FDD 커넥터의 경우 말단에 연결하지 말고, 일반적으로 많이 사용되는 4핀 몰렉스 커넥터를 채용한 뒤 변환젠더 형식으로 공급이 되었다면 용량대비 다소 부족하게 느껴지는 SATA 커넥터를 변환젠더를 이용하여 추가 연결할 수 있을 것이며, 다양한 하드웨어 장착에 유리 할 것으로 여겨집니다. 4pin 몰렉스 커넥터의 경우 Ez connector를 채용하여 탈부착이 쉬우며, 슬리빙 처리된 케이블들은 수축튜브를 이용하여 깔끔하게 마감되어 있습니다.
▲ 한 케이블 당 3개의 HDD를 연결할 수 있는 SATA 케이블의 경우 Ez plug 에서 첫번째 커넥터간 거리는 약 475mm 이며, 각 커넥터가 거리는 약 155mm로 4pin 몰렉스 케이블과 동일하였습니다. 고용량 PSU지만 SATA 커넥터의 수는 6개로 조금 부족한 점이 아쉽게 여겨집니다.
▲ Ex. 750에 전원을 공급하는 전원 케이블과 선정리시 사용하는 케이블타이와 Ex. 750을 케이스에 장착하기 위한 나사가 미니 지퍼백에 동봉되어 있습니다. 벨로크 타입의 케이블 타이 또는 일반 케이블 타이를 좀 더 다수 제공했다면 선정리에 좀 더 도움이 될 것으로 여겨집니다.
6. 성능테스트
테스트에 앞서 비교 제품인 Topower 옥토퍼스 REV 700W와 간단히 외형을 비교하겠습니다.
▲ Topower 옥토퍼스 REV 700(좌)는 120mm fan을 채용하였지만 마이크로닉스 EXXTREME 750 80PLUS BRONZE는 140mm fan을 채용하였습니다. 두 제품 모두 무광으로 도색되어 있지만 Topower 옥토퍼스 REV 700는 블랙 색상을, 마이크로닉스 EXXTREME 750 80PLUS BRONZE는 짙은 회색을 띱니다.
▲ 두 PSU 모두 배기부쪽은 벌집 구물망 구조로 되어 있으며, Topower 옥토퍼스 REV 700의 경우 전원 스위치 하단에 마련된 터보 모드 버튼(파란색 버튼)을 눌러 팬의 RPM를 고속으로 구동시킬 수 있어 쿨링에 좀 더 효과적이도록 하였습니다. 반면 마이크로닉스 EXXTREME 750 80PLUS BRONZE의 140mm 팬의 경우 귀를 가져다 대어야 들릴 정도의 극히 저소음의 팬을 채용하여 정숙하면서도 쿨링효과를 볼 수 있도록 되어 있습니다.
또 한 두 PSU 모두 EZ plug 방식을 채택하였지만 Topower 옥토퍼스 REV 700의 출력단은 모든 커넥터가 6핀으로 되어 있어 모든 케이블을 출력단 어디에 사용할 수 있도록 되어 있는 반면 마이크로닉스 EXXTREME 750 80 PLUS BRONZE는 ODD, HDD 용과 PCI-E 용으로 출력단이 나누어져 있어 호환성에서는 조금 부족한 편입니다. 필자의 경우처럼 SLI나 CF를 운영하지 않으며 단순히 다량의 HDD를 운영하는 유저에겐 Topower 옥토퍼스 REV 700의 출력단이 좀 더 매리트가 있어 보입니다.
▲ 테스트에 사용된 시스템의 모습입니다.
CPU : AMD Winsor 6400+ES (cooler : 3R system Prima Boss fan : APACHI NANOXIA FX12-2000 × 2ea)
M/B : ASUS M2N32 WS professional
RAM : SAMSUNG DDR2 PC 5300 × 4
VGA : ATI HD 2600XT DDR4 256MB (cooler : 3R system G-600)
HDD : Seagate SATA2 320G
Fan Controller : iGuard, Zalman MFC2
PSU : 마이크로닉스 EXXTREME 750 80PLUS BRONZE VS Topower 옥토퍼스 REV 700
OS : Window XP SP.2
UTility : Everest, OCCT
▲ 에베레스트를 이용하여 Ex. 750의 아이들시와 로드시 전압을 측정하였습니다.
아이들시 3.3V는 최소 3.33V, 평균 3.34V, 최대 3.36V를 보였으며, 5V의 경우 최소 4.95V, 평균 4.97V를 보였습니다. 또한 12V의 경우 평균 12.3V, 최대 12.10V를 보였습니다. 로드시의 경우 3.3V에서 최소 3.33V, 평균 3.34V를 보였으며, 5V의 경우 최소 4.95V, 평균 4.97V를 보였으며, 12V에서는 12.03V를 보여 아이들시와 전압차이는 없었습니다.
▲ 아이들시의 소비전력입니다. 최소 146W, 평균 147W, 최대 148W를 보였습니다.
▲ 로드시 소비전력입니다. 최소 229W, 평균 230W, 최대 232W를 보였습니다.
▲ OCCT를 이용하여 로드시 전압 상태를 테스트하였습니다. OCCT를 이용한 로드시 테스트에서는 위 이미지에서처럼 거의 칼전압에 가까운 모습을 보여주었습니다. 로드시 아이들시보다 3.3V에서 전압차가 보이지만 이 경우 에베레스트를 이용한 테스트와 동일한 최소 3.33V, 평균 3.34V, 최대 3.36V로 일치하는 결과를 보여주었습니다.
▲ OCCT를 이용한 로드시 소비전력입니다. 에베레스트를 이용했을때보다 10W 높게 나오는 것을 볼 수 있었습니다. 최소 239W, 평균 240W, 최대 242W를 나타냈습니다.
▲ 에베레스트를 이용하여 투파워의 아이들시와 로드시 전압을 측정하였습니다.
아이들시 3.3V는 평균 3.30V로 안정적인 모습을 보였으며, 5V의 경우 최소 4.84V, 평균 4.87V로 Ex. 750보다 조금 낮은 전압을 보였습니다. 또한 12V의 역시 최소 11.97V, 평균 11.97V로 낮은 결과를 보였습니다. 로드시의 경우 3.3V의 경우 3.30V로 전압차는 보이지 않았으며, 5V의 경우 최소 4.84V, 평균 4.87V, 최대 4.89V를 보여 아이들시보다 다소 전압차가 발생하였습니다., 12V에서는 최소 11.90V, 평균 11.97V를 보여 아이들시와 같은 수치를 보였습니다.
▲ 아이들시의 소비전력입니다. 최소 135W, 평균 136W, 최대 137W를 보여 Ex. 750보다 평균 11W 낮은 전력소모를 보였습니다.
▲ 로드시 소비전력입니다. 최소 226W, 평균 227W, 최대 228W를 보여, Ex. 750보다 3~5W 낮은 전력소모를 보였습니다.
▲ OCCT를 이용하여 로드시 전압 상태를 테스트하였습니다. OCCT를 이용한 로드시 테스트에서는 위 이미지에서처럼 3.3V에서는 거의 칼전압에 가까운 모습을 보여주었지만, 5V에서는 아이들시와 같은 수치의 전압차를 보였으며, 12V 에서는 로드시 후반부에 한차례 갑작스런 전압차를 보였습니다. Ex. 750에 비해 로드시 일부 구간에서 다소 전압차를 보이지만 양호한 상태를 보여주고 있습니다.
▲ OCCT를 이용한 로드시 소비전력입니다. 에베레스트를 이용했을때보다 Ex. 750에서 처럼 10W 높게 나오는 것을 볼 수 있었습니다. 최소 236W, 평균 237W, 최대 238W로 Ex. 750보다 3~5W 낮은 소비전력을 보였습니다.
7. 마치며
이상으로 케이스의 명가로 마닉 매니아란 단어를 만들었던 마이크로닉스사의 Exxtreme 750 80 plus Bronze에 대해 살펴보았습니다. 아이들시보다 로드시 보다 안정적인 칼전압에 가까운 모습을 보여주는 인상적인 PSU라 생각이 됩니다. 테스트를 하면서 느꼈던 부분들에 대해 말씀드리겠습니다.
장점
1. 고급스러운 패키지
2. Cable management를 채택하여 케이블 관리가 편리하다.
- 케이블 보관 상자를 제공하며, 모든 케이블은 EZ plus 방식으로 되어 있어 탈부착이 편리하다.
- 모든 케이블들이 슬리빙 처리되어 있어 선정리에 유리하며, 수축튜브를 이용하여 마감처리가 되어 있어 깔끔하다.
- Topower 옥토퍼스 REV 700의 4핀 몰렉스 커넥터와 달리 EZ connector를 채용하여 하드웨어 탈부착이 쉽고 간단하다.
3. 80 plus Broze 인증을 거친 PSU 답게 신뢰할 수 있는 고효율을 보장한다.
4. Active PFC 회로를 탑재하여 고효율(일반 파워 대비 99%)의 유효전력을 얻을 수 있다.
5. Fan delay off 기능이 채택되어 시스템 종료후 잔류 전원을 이용하여 PSU 팬이 구동되어 시스템 쿨링에 도움을 준다.
6. 140mm Blue LED 팬은 튜닝효과와 함께 극히 저소음을 보여 소음에 민감한 유저에게 매리트가 있을 것이다.
7. ATX 12V V2.3 플랫폼을 지원하여 인텔, AMD 의 쿼드코어 CPU와 SlI, CF 구성을 지원한다.
아쉬운 부분
1. 케이블 보관 상자를 제공하나 부피면에서 나누어 수납할 수 있는 파우치를 제공해주었다면 좀 더 낫지 않았을까 하는 생각이 든다.
2. 진동방지 고무패드부재와 선정리용 케이블 타이(벨크로 방식의 케이블 타이 등)이 소량이라 아쉽다.
3. 유저에 따라서는 SLI나 CF를 운영하지 않고, 단순히 다량의 HDD를 운영하기도 하는데 이런 유저에겐 SATA 커넥터가 다소 부족하게 여겨질 수 있을 것이다.
- 사용하지 않거나 사용빈도가 많이 줄어든 FDD의 경우 변환젠더 형태로 제공되고, 4핀 몰렉스 커넥터를 4핀 케이블 말단에 연결하였다면 변환젠더를 이용하여 HDD를 추가 장착할 수 있고, 다양한 4핀 커넥터 방식의 하드웨어 장착에 유리 할 것이다.
4. PSU가 케이스 바닥에 장착되는 케이스를 사용하는 유저들이 늘어나고 있는 점을 감안할때 24pin 주 전원케이블과 4pin / 8(4+4)pin 보조전원 케이블의 길이가 짧을 수도 있는데 이런 유저들을 위한 연장 케이블이 함께 동봉되었더라면 하는 생각이 든다.
안정적이고, 고효율의 전기를 공급해주는 PSU 본연의 기본기에 충실한 PSU로 다양한 부가 기능(OVP: 과전압 보호, SCP: 단락 보호, OTP: 과열 보호, OCP: 과전류 보호, OPP: 과전력 보호, OLP: 과부하 보호)이 탑재된 보호 회로를 내장한 신뢰할 수 있는 PSU라 생각됩니다. 다만 아쉬운 부분으로 생각할 수도 있는 점들이 있긴 하나 이 부분은 개인간 견해가 다를 거라 생각되는 부분이기에 크게 단점으로 생각되지는 않습니다.
Micronics Exxtreme 750 80 plus Bronze는 마닉 매니아 외에도 정숙하면서 안정적으로 고효율의 전원 공급을 원하는 유저들에게 좋은 관심을 받을 것이라 생각됩니다.
