1. 들어가며
다양한 케이스와 PSU를 유통하는 마이크로닉스(이하 마닉)에서 80plus 인증을 받은 Performance 500W 80plus 가 금년 5월에 출시되었습니다. 인증유무로 제품의 성능을 전체적으로 평가를 할 수는 없지만 유저 입장에서는 조금이나마 인증으로 인해 제품을 신뢰하고 성능을 믿게 됩니다. 필자가 기존 사용하던 PSU의 경우 850, 750 80plus bronze, 700 W 급의 파워로 마닉 Performance 500W 80plus와는 용량적으로 큰 차이를 보이게 되어 이번 PSU 테스트에서는 기존 테스트와 달리 마닉 Performance 500W 80plus 단독으로 DMM을 이용하여 M/B 24pin에서 12V, 5V, 3.3V를, M/B 4pin에서 12V를, VGA 8pin에서 12V, HDD 에서 12V와 5V의 전압을 측정하였습니다. 비교 테스트로 진행되었다면 타사의 제품과 80plus 인증을 받은 PSU간 좋은 비교가 될테지만 그렇지 못한 부분은 양해바랍니다.
그럼 마닉 Performance 500W 80plus 에 대해 살펴보도록 하겠습니다.
2. 패키지 외형
▲ 에어캡에 싸여 배송된 마닉 Performance 500W 80plus 입니다.
▲ 패키지는 다시 밀봉 포장이 되어 있습니다.
▲ ▲ 패키지 전면의 모습입니다. 80plus 인증으로 전력을 효율적으로 사용할 수 있다는 문구와 함께 3년 무상 A/S가 눈에 띕니다.
▲ 패키지 아랫면입니다. 140mm 대형팬을 채용하였으며, 제품에 대한 특징들을 설명하고 있습니다.
▲ 패키지 좌측면에는 Performance 500W 80plus 의 스펙이 인쇄되어 있습니다.
▲ 패키지 우측면입니다.
▲ 패키지 상단에는 손잡이를 뺄 수 있도록 절취된 것을 볼 수 있으며, 마닉의 로고와 제품의 모델인 Performance Power가 인쇄되어 있습니다.
▲ 패키지 하단의 모습입니다.
▲ 패키지를 개봉하였습니다. 사용자 설명서가 제일 먼저 눈에 들어옵니다. 우측의 종이상자에는 전원케이블과 Performance 500W 80plus 에 연결된 케이블 뭉치가 들어 있습니다.
3. 마닉 Performance 500W 80plus 의 외형
▲ Performance 500W 80plus의 외형입니다. 모듈식이 아닌데다 24핀 주전원케이블만 슬리빙마감처리되었고, 나머지 케이블들은 케이블 타이로 중간 중간을 묶은 형태라 PSU 본체에 연결된 케이블들이 다소 어수선하게 보입니다. 쿨링을 위한 140mm 대형팬이 장착되어 있습니다.

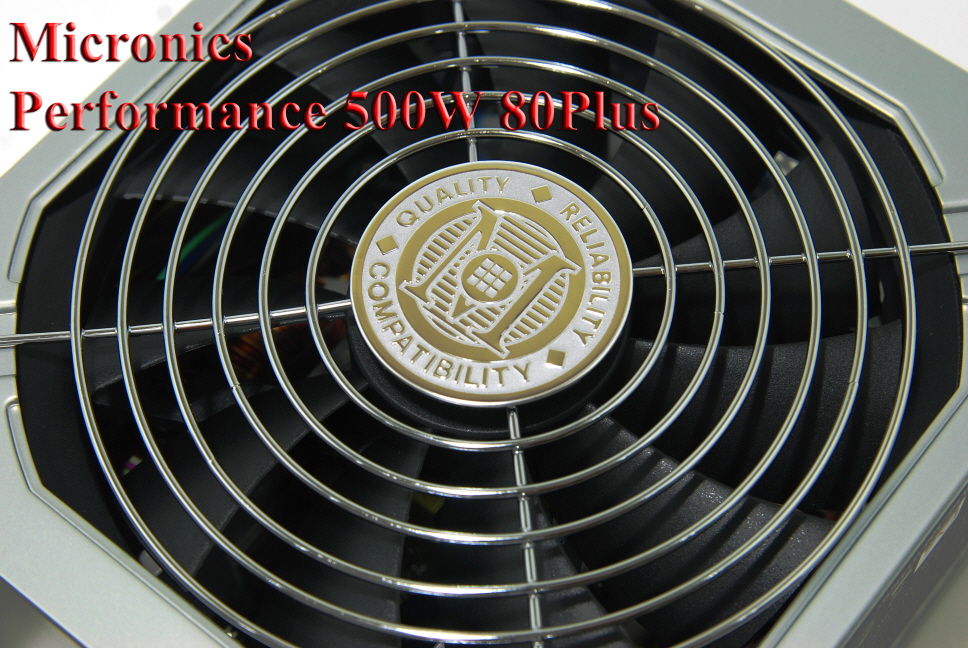

▲ 140mm 팬은 전원인가시 저소음으로 구동이 되며, 팬 그릴 중앙에는 마닉 메탈 로고가 부착되어 있습니다.
▲ 벌집구조로 타공되어 PSU 내부의 더운 공기를 배출하게 됩니다. 이젠 대부분의 PSU가 이러한 형태를 취하고 있어 특별해 보이지는 않습니다.
▲▼ 측면에는 Performance 500W 80plus의 스펙이 부착되어 있습니다.
▲ 24핀 주전원 케이블만 슬리빙 마감처리되어 있으며, 나머지 케이블들은 중간 중간 케이블 타이로 묶은 형태로 되어 있어 다소 어수선해 보이기도 하고, 선정리시 다소 불편하기도 합니다.
▲ 케이블 밑단 부분은 케이블 타이로 단단히 묶어져 있습니다.
▲▼ 반대쪽 측면에는 친환경이 이슈인 요즘 다양한 제품들처럼 Performance 500W 80plus 역시 Rohs 인증을 통과했음을 알리는 스티커와 함께 ATE, HI-POT, Burn-in 테스트를 통과했음을 말해주는 스티커가 부착되어 있습니다.
▲ 24핀 주 전원 케이블과 4/8핀 보조전원 케이블, SATA 케이블 그리고 4핀 몰렉스 케이블, 2개의 PCI-ex 케이블(6, 6+2)로 구성되어 있습니다.
▲ 24핀 주전원 커넥터의 경우 다른 PSU와 달리 20+4 조합이 아닌 24핀 일체형으로 되어 있습니다. 보조전원의 경우 8핀과 4핀 커넥터 모두를 지원합니다. 24핀 주전원 케이블은 약 430mm이며, 보조전원 케이블의 경우 8핀 커넥터까지는 약435mm이며, 다시 4핀 커넥터까지는 약 170mm 의 거리를 보였습니다.
▲ SATA 커넥터의 경우 케이블당 3개씩 6개의 HDD와 ODD를 연결할 수 있습니다. 하나의 케이블은 첫번재 커넥터까지는 약 410mm이며 나머지 커넥터는 각각 약 170mm 이었으며, 다른 케이블의 첫번재 커넥터까지는 약 425mm, 나머지 커넥터의 간격은 각각 약 160mm 를 보였습니다.
▲ ODD나 베이용품등을 연결할 수 있는 4핀 커넥터는 이지커넥터를 채용하여 탈부착이 일반 커넥터에 비해 편리함을 제공하지만 3개의 커넥터만 지원을 하여 다소 부족해 보입니다. 말단에는 FDD 등에 연결 가능한 4핀 커넥터가 부착되어 있습니다.
첫번째 커넥터까지는 약 430mm 이며, 커넥터 간 거리는 약 170mm, 약 175mm, 약 160mm 였습니다.
▲ PCI-ex 커넥터는 6핀과 6+2핀 커넥터를 채용하여 최근 출시되는 대부분의 VGA에도 무리없이 구동할 수 있으리라 보여집니다. 6핀 커넥터까지의 거리는 약 430mm이며, 6+2핀 커넥터는 약 160mm를 보였습니다.
4.
▲ 동봉된 부속품들은 전원케이블과 사용자 설명서, 케이스에 PSU 장착을 위한 나사로 구성되어 있습니다.
5. 마닉 Performance 500W 80plus 의 내부구조
▲ 내부구조에 대해 살펴보겠습니다.
▲▼ Auto fan control 기능을 지원하는 140mm 팬이 장착되어 있어 전원인가시 정숙한 편이었습니다. 대형 팬을 채용하여 쿨링에 효과적일 것으로 여겨집니다. 이미 타사의 PSU에서도 보여준바 있는 필름을 팬에 덧붙여 PSU 내에 유입된 공기가 그냥 훌러가는 것을 방지하여 팬만 장착했을 때 보다 좀 더 효과적인 쿨링성능을 보여줄 것으로 여겨집니다.
▲ 출력단의 케이블들은 수축튜브와 케이블 타이를 이용하여 깔끔하게 정리되어 있습니다.
▲ 접지되어 있는 모습입니다.
▲ 입력라인의 잡음으로부터 PSU 내부 부품 보호와 노이즈 제거를 위한 EMI 필터가 부착되어 있습니다.
▲ 전력효율의 극대화로 절전효과와 전자파 감소를 위해 Circuit type의 Active PFC 를 채용하였습니다.
▲ 330㎌, 400V 용량의 콘덴서를 채용하여 안정적인 동작과 고효율을 낼 수 있도록 하였습니다.
▲ 3개의 알루미늄 방열판이 부착되어 있습니다. 조금 빈약해 보이기도 합니다.
▲ 스위칭 트랜스의 모습입니다.
▲ 과전류로 인해 발생할 수 있는 PSU 및 시스템 부품의 손상을 막기 위한 퓨즈회로가 보입니다.
6. 테스트
- 앞서 말씀드린대로 필자가 보유중인 PSU는 850W, 750W 80plus Bronze, 700W로 용량도 다르고, 인증도 달라 비교는 무의미하여 Performance 500W 80plus만 단독으로 테스트를 진행하였습니다.
- 테스트에는 잘만 MFC2를 이용하여 아이들시와 로드시의 총 소비전력을 측정하였으며,
- Advantest R6551를 이용하여 실시간으로 전압을 체크, 20초 간격으로 10분간 기록하였습니다.
- OCCT 3.1.0을 이용하여 로드를 걸어주었으며,
- M/B 24pin에서 12V, 5V, 3.3V를, M/B 4pin에서 12V를, VGA 8pin에서 12V, HDD 에서 12V와 5V의 전압을 측정하였습니다.
- HDD 의 경우 3.3V는 M/B와 전압변동이 거의 없어 3.3V는 M/B 24pin에서만 측정하였습니다.
▲▼ 테스트에 사용된 Advantest R6551 입니다.
▼ 테스트에 사용된 시스템입니다.
CPU : AMD 애슬론II-X4 프로푸스 620 (2.6GHZ/3.2251GHZ)(CPU Cooler - Thermaltake Bigtyp 14Pro CL-P0456)
Thermal. : Thermolab TL5-3.5g
M/B : ASUS M3A78-EM
VGA : SAPPHIRE ATI HD 3870×2 1GB
HDD : Seagate SATA2 320GB
RAM : Samsung DDR2 2G PC2-6400×4
PSU : NCTop power plus 850
OS : Windows Vista Ultimate KR 64bit SP1
FanCon. : Zalman MFC2
DMM : Advantest R6551
Util. : OCCT v3.1.0
▲ 테스트 시스템의 모습입니다. 아이들시 136W, OCCT를 통한 로드시 372W를 보였습니다.
▲ 전원인가 후 아무런 작업을 하지 않은 아이들 상태에서 MFC2를 통한 총소비전력은 136W를 보였습니다.
▲ OCCT psu test로 로드를 걸어주니 372W를 보였습니다.
▲▼ M/B 24pin 주전원 커넥터의 12V를 측정해보았습니다.M/B 24pin 주전원 커넥터의 12V를 측정해보았습니다.
▲ M/B 24pin 12V아이들시 테스트 도중 결과 중 모습입니다. 전압의 결과값은 고정되지 않고, 실시간으로 변동됩니다.
▲ M/B 24pin 12V 로드시 테스트 도중 결과 중 모습입니다.
▲ M/B 24pin 12V 아이들시와 로드시의 10분간 테스트 결과입니다. 다소 매직그래프처럼 보이지만 로드시 전압변동폭을 좀 더 세밀히 확인하기위해 좌측의 전압범위를 세분화하였습니다. 60초부터 360초 사이의 구간에선 OCCT를 통한 PSU 테스트시 본격적으로 로드가 걸리는 구간이라 전압변동이 다소 있습니다. 360초 이후로는 다시 아이들 상태로 된 뒤 600초가 되면 OCCT PSU 테스트는 종료가 됩니다.
▲ M/B 4pin 보조전원 커넥터의 12V를 측정해보았습니다.
▲ M/B 4pin 12V 아이들시 테스트 도중 결과 중 모습입니다.
▲ M/B 4pin 12V 로드시 테스트 도중 결과 중 모습입니다.
▲ M/B 4pin 12V 아이들시와 로드시의 10분간 테스트 결과입니다. 24pin 12V의 결과처럼 전압변동폭을 세밀히 보기 위해 전압범위를 세분화하였습니다.
▲▼ VGA 8pin 커넥터의 12V를 측정해보았습니다.
▲ VGA 8pin 12V 아이들시 테스트 도중 결과 중 모습입니다.
▲ VGA 8pin 12V 로드시 테스트 도중 결과 중 모습입니다.
▲ VGA 8pin 12V 아이들시와 로드시의 10분간 테스트 결과입니다. 위 M/B 24pin, 4pin 12V의 결과처럼 전압변동폭을 세밀히 보기 위해 전압범위를 세분화하였습니다.
▲▼ HDD의 12V를 측정해보았습니다.
▲ HDD 12V 아이들시 테스트 도중 결과 중 모습입니다.
▲ HDD 12V 로드시 테스트 도중 결과 중 모습입니다.
▲ HDD 12V 아이들시와 로드시의 10분간 테스트 결과입니다. 위 M/B 24pin, 4pin, VGA 12V의 결과처럼 전압변동폭을 세밀히 보기 위해 전압범위를 세분화하였습니다.
▲ M/B 24pin, 4pin, VGA, HDD에 인가되는 12V를 아이들시와 로드시 10분 테스트한 결과에서 최고, 최저 값과 전압변동폭입니다. 타사의 PSU가 비교가 없어 아쉽지만 전압변동폭은 양호한 것으로 보여집니다.
▲ M/B 24pin 주전원 커넥터의 5V를 측정해보았습니다.
▲ M/B 24pin 5V 아이들시 테스트 도중 결과 중 모습입니다.
▲ M/B 24pin 5V 로드시 테스트 도중 결과 중 모습입니다.
▲ M/B 24pin 5V 아이들시와 로드시의 10분간 테스트 결과입니다. 12V와 달리 전압변동폭은 세분화하지 않아도 확인이 가능한 결과를 보여주어 전압변동폭을 세분화하진 않았습니다.
▲▼ HDD의 5V를 측정해보았습니다.
▲ HDD 5V 아이들시 테스트 도중 결과 중 모습입니다.
▲ HDD 5V 로드시 테스트 도중 결과 중 모습입니다.
▲ HDD 5V 아이들시와 로드시의 10분간 테스트 결과입니다. 12V와 달리 M/B 24pin 5V의 결과처럼 전압변동폭은 세분화하지 않아도 확인이 가능한 결과를 보여주어 전압변동폭을 세분화하진 않았습니다.
▲ M/B 24pin, HDD에 인가되는 5V를 아이들시와 로드시 10분 테스트한 결과에서 최고, 최저 값과 전압변동폭입니다. 각각의 결과에서는 전압변동폭이 다소 보였지만 전체적인 결과로 놓고 봤을때 전압변동폭은 양호한 수준입니다.
▲▼ M/B 24pin 주전원 커넥터의 3.3V를 측정해보았습니다.(HDD 3.3V의 경우 M/B 3.3V와 전압변동폭에서 차이가 없어 결과에 포함시키지 않았습니다.)
▲ M/B 24pin 3.3V 아이들시 테스트 도중 결과 중 모습입니다.
▲ M/B 24pin 3.3V 로드시 테스트 도중 결과 중 모습입니다.
▲ M/B 24pin 3.3V 아이들시와 로드시의 10분간 테스트 결과입니다. 전압변동폭은 좀더 자세히 확인키위해 전압변동폭을 세분화하였습니다. 단순 수치를 제외한 형태로 보면 큰 전압차를 보이는 것 같지만 전압값을 놓고 보면 큰 전압차는 아닌 것으로 보여집니다.
▲ M/B 24pin에 인가되는 3.3V를 아이들시와 로드시 10분 테스트한 결과에서 최고, 최저 값과 전압변동폭입니다. 12V때처럼 각각의 결과에서는 전압변동폭이 다소 심해 보였지만 전체적인 결과로 놓고 봤을때 전압변동폭은 양호한 수준입니다.
▲▲ 80plus 인증을 받은 제품 답게 전압변동폭은 양호한 편이었습니다.
또한 소음계를 통한 팬의 소음측정은 하지 못했지만 전원인가시 구동되는 140mm 팬은 정숙한 편이었으며, OCCT 를 통한 로드시 3870×2의 번들팬 소음이 더 강하여 팬 소음이 있다하더라도 쉽게 묻히게 되는 경우였습니다. 동일 용량의 타사이 PSU와 비교 테스트가 되었다면 좀 더 정확한 테스트가 되었을텐데 이부분은 아쉬움이 남는 테스트였습니다.
7. 마치며
이상으로 마이크로닉스사의 Performance 500W 80Plus에 대해 살펴보았습니다.
전반적으로 성능적인 부분에서는 양호한 모습을 보여주는 것 같습니다. 각 커넥터별 DMM으로 전압변동폭을 볼때 구간을 세분화해서 보면 다소 전압변동폭이 보이지만 전체적으로 보면 전압변동폭은 양호한 수준으로 여겨집니다.
전원인가시 140mm 팬의 경우 정숙한 편이었습니다. 4핀 커넥터들은 이지 커넥터가 채용되어 탈부착이 용이한 편이지만 3개만 지원하는 터라 다소 부족해 보이기도 합니다.
24핀 주전원 케이블을 제외한 나머지 케이블들은 슬리빙 마감처리가 되어 있지 않고, 모듈식도 아닌 터라 다소 어수선하게 보일 수도 있으며, 선정리시 다소 불편하기도 합니다. 또한 케이블들의 길이가 좀 더 길었다면 빅타워케이스 또는 내부가 넓은 케이스를 사용하는 유저가 사용하기에 선이 짧아 불편을 느끼지 않을 것 같습니다.
타사의 제품들처럼 LED가 부착되고, 케이스도 컬러로 도색이 되었다면 한결 비쥬얼적으로도 좋았을텐데 아쉽긴 하지만 PSU 기본 성능적인 면을 생각한다면 80plus 인증된 제품만큼 보여주는 것 같습니다.
전반적으로 가격과 80plus 인증 받은 제품다운 면모를 보여주는 제품이라 생각됩니다.
올해엔 PSU에 대한 벤치마크로 인해 다양한 저가형 PSU 의 진면목을 여과없이 볼 수 있었으며, 유저들로 하여금 PSU가 저렴하면서 용량만 크게 부각된 제품을 사용하면 된다는 생각에 경각심을 준 한해가 아니었나 생각해봅니다.
이런 때에 믿고 신뢰할 수 있는 마이크로닉스 PSU로 유저들에게 거듭날 수 있길 기대하며 리뷰를 마치도록 하겠습니다.
