1. 들어가며
2009년 9월 InWin에서 새로운 쿨링 지향성 빅타워 케이스인 Maelstrom이 출시되었습니다.
쿨링 지향성 케이스 다운 면모와 함께 다소 아쉬운 부분도 있었지만 빅타워 케이스면서 비교적 저렴한 가격대에 확장성과 편의성이 괜찮은 케이스라 많은 유저들에게 좋은 반응을 보였습니다. 8개월이 지난 지금 Maelstrom과 유사한 또하나의 빅타워 케이스가 출시되었습니다. IRONCLAD라는 제품명으로 출시된 InWin의 또 다른 빅타워 케이스 샘플을 입수하게 되어 리뷰로 소개해 드리고자 합니다. 이미 제품 DB를 보신 분들이라면 Maelstrom의 기본 구조에 일부분이 추가 또는 수정되었다는 것을 아실 수 있을 겁니다. Maelstrom 리뷰에서는 다양한 높이의 타워형 CPU 쿨러 장착 여부를 확인해보았지만 이번 IRONCLAD 리뷰에서는 전반적인 모습을 소개하고자 합니다.
2. 패키지 외형
▲ 패키지 전면의 모습입니다. 제품의 외형이 인쇄되었던 Maelstrom 패키지와 달리 전면은 제품명인 IRONCLAD와 제조사인 InWin의 로고만 인쇄되어 있습니다.
▲ 패키지 후면입니다. Maelstrom에서 전면부의 변경이 된 전면 중앙부가 인쇄되어 있으며, 제품에 대한 특징을 아이콘으로 설명하고 있습니다.
▲▼ 패키지 좌측면에는 제품의 사양이 중앙상단에 인쇄되어 있으며, 하단에는 제품의 취급요령이 인쇄되어 있습니다.
Full Tower 케이스로 0.8~1.0T의 스틸 재질로 되어 있습니다. 5개의 노출형 5.25인치 베이와 6개의 3.5인치 베이를 제공하며, 3.5인치 베이 변환 가이드를 제공하여 5.25인치에 장착할 수 있으며, SSD나 2.5인치 HDD 장착을 위한 2.5인치 HDD 가이드를 제공합니다.(5.25인치 베이 하단의 3.5인치 베이에 장착) 상단의 멀티 포트부에는 4개의 USB 2.0, 2개의 e-SATA, IEEE1394 포트와 함께 HD/AC 97 호환 오디오 포트를 제공합니다. PW 버튼과 리셋 버튼 모두 케이스 상단에 있어서 케이스를 테이블 아래에 두고 사용하는 유저의 경우 전원 버튼이 케이스 전면 중앙부에 있을 경우 허리를 굽혀야 하는데 이런 부분을 배려한 모습이라 생각됩니다. 7개의 PCI 슬롯을 제공하던 Maelstrom에 비해 IRONCLAD는 8개의 PCI슬롯을 제공합니다.
또한 쿨링지향성 케이스 답게 전면 하단에 1개, 케이스 상단 내부에 2개, 케이스 후면에 1개의 120mm 팬을 제공하며 좌측 사이드 패널에는 220mm의 대형 팬을 기본 제공합니다.(220mm 팬을 제거할 경우 6개의 120mm 팬을 장착할 수 있음- Maelstrom과 동일한 구조)
▲▼ 우측면에는 IRONCLAD의 특징과 제조사인 InWin의 로고와 홈페이지 주소가 인쇄되어 있습니다.
▲ 두꺼운 완충제와 비닐을 씌워 외부의 충격과 잔흠집을 방지하고 있습니다. 배송중 패키지 일부나 훼손되었지만 완충제에 보호된 케이스에는 아무런 충격이 가해지지 않았습니다.
3. IRONCLAD의 외형

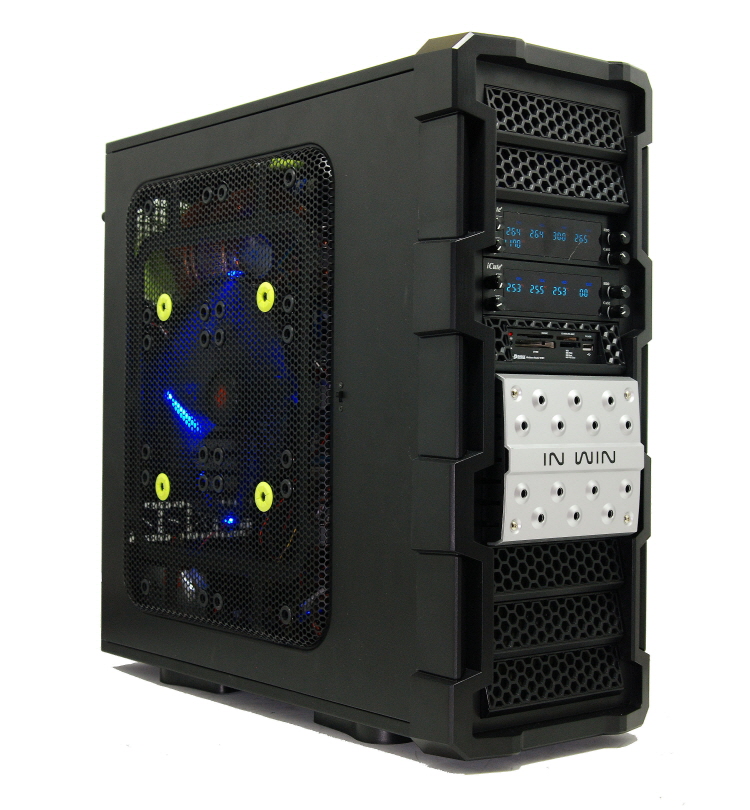

▲ IRONCLAD의 전면입니다.
쿨링 지향성 케이스 답게 벌집구조로 된 탈부착형 베이덮개(필터 일체형)가 전면부를 이루고 있어 쿨링에 효과적인 모습을 보여주고 있습니다. 5개의 노출형 5.25인치 베이(3.5인치 변환가이드를 제공하여 내장형 3.5인치 하드웨어 장착가능)가 상단을 구성하며, 중앙부에는 Maelstrom과 달리 덧붙인 덮개에는 에어홀이 타공되어 있습니다.(내부에는 먼지필터기본 장착) 하단에는 3개의 탈부착형 베이 덮개로 되어 있으며, 안쪽에는 탈부착형 가이드에 장착된 120mm 팬이 기본 장착되어 있어 HDD 쿨링에 효과적인 구조로 되어 있습니다. 하이그로시마감처리 되었던 Maelstrom과 달리 다소 거친 느낌이 드는 전면부의 모습입니다. 중앙의 InWin 로고가 인쇄된 은색 덮개는 알루미늄이 아닌 플라스틱에 은색 도색한 것입니다. 전면베젤부에는 전원관련 또는 멀티포트부와 관련된 어떤 케이블도 연결이 되어 있지 않아 케이스로부터 분리시 깔끔하게 분리가 됩니다.
▲ IRONCLAD(좌)와 MAELSTROM(우)의 전면부 비교입니다.
전면베젤부 테두리 부분과 베이덮개의 벌집구조 모양, 중앙부의 손잡이형태의 구조물이 변경되었습니다. 손잡이 형태의 구조물은 막힌 구조로 HDD 쿨링에 다소 아쉬운 모습을 보였었는데 IRONCLAD에서는 이 부분에 대한 유저들의 의견이 반영된 듯 합니다.
▲ 좌측 사이드 패널부입니다. 대형 타공망이 사이드패널의 대부분을 차지하고 있으며, 3T 220mm 대형 팬이 장착되어 있습니다.(2가닥 4핀 커넥터를 채용하여 별도의 팬컨트롤러를 통한 rpm모니터링이 되지 않음, 동봉된 부속품중 4핀 → 3핀 커넥터를 이용하여 팬컨트롤러에 연결은 가능하나 rpm 모니터링은 되지 않음) 220mm 팬을 제거한 뒤 유저 임의로 6개의 120mm 팬을 장착이 가능하며, 사이드 패널의 외부 중앙 쪽엔 220mm 팬의 LED를 제어할 수 있는 on/off 스위치(팬의 rpm 조절이 아닌 Blue LED의 on/off만 담당)가 부착되어 있습니다.
▲▼ IRONCLAD의 후면부입니다.
상판은 리벳으로 고정이 된 형태이며, 상단에서부터 I/O 쉴드부와 120mm 배기팬, 8개의 타공망으로 된 PCI 슬롯부, 4개의 수랭호스홀과 PSU 장착부로 되어 있습니다. PCI 슬롯 가이드와 PCI 슬롯 주변부, 수랭호스홀 주변부 모두 타공처리되어 있는 Maelstrom과 달리 IRONCLAD는 PCI 슬롯이 8개로 하나가 더 늘어났으며, PCI 주변부는 타공처리가 되어 있지 않고 막힌 구조로 되어 있습니다. 좌우사이드 패널은 모두 플라스틱 코팅처리된 손나사의 체결로 케이스에 고정되어 있으며, PSU 가이드를 제공하였던 Maelstrom과 달리 IRONCLAD는 케이스에 PSU를 바로 장착할 수 있게 수정되었습니다. 또한 PSU는 양방향 장착이 가능할 것으로 보여집니다.
▲ IRONCLAD(좌)와 MAELSTROM(우)의 후면부비교입니다.
앞서 언급한 대로 PCI 슬롯의 수가 7개에서 8개로 늘어났으며, PCI 슬롯 주변부는 타공처리가 되었던 Maelstrom과 달리 IRONCLAD에서는 타공처리를 하지 않았으며, PSU 가이드를 제공하여 가이드에 PSU를 장착한 뒤 다시 케이스에 장착하는 불편한 구조에서 바로 케이스에 장착할 수 있게끔 변경이 되었습니다. (그 외 다른 부분들은 동일한 구조로 되어 있음.)
▲ 우측 사이드 패널 부분입니다. 별도의 손잡이형태의 음각구조물은 보이지 않지만 체결된 손나사를 풀어 우측으로 당겨주면 쉽게 케이스로부터 분리가 됩니다.(좌우 사이드패널은 체결된 손나사를 제거한 뒤 각각 좌우측으로 당겨주면 쉽게 분리가 됨)
▲ 상단 전면쪽에 위치한 멀티포트부와 파워버튼, 리셋버튼의 모습입니다. 확장성면에서는 좋으나 덮개가 없어 사용하지 않을 경우 먼지와 이물질로부터 무방비로 노출이 되기도 합니다. IRONCLAD의 무게는 표기상으로 11.85Kg으로 내부에 하드웨어들을 장착할 경우 무게는 그만큼 증가하게 됩니다. 대부분의 유저들이 빅타워를 테이블 아래에 두고 사용하는 것을 감안할때 파워버튼과 리셋버튼을 케이스 상단에 배치한 점은 전원인가를 위해 허리를 숙이지 않아도 되도록 배려한 것이라 여겨집니다. PW LED(Blue)와 HDD LED(RED)는 썩 밝은 편은 아닙니다.
▲▼ 상판의 모습입니다. 1개의 120mm 팬을 제공했던 Maelstrom과 달리 IRONCLAD는 2개의 120mm 팬이 상판에 기본 장착되어 있습니다. 먼지필터가 없는 점은 민감한 유저에게 아쉬운 부분일 될 수도 있을 것 같습니다.
▲▼ 케이스 정면 상단의 모습입니다. 5개의 5.25인치 베이로 되어 있으며, 탈부착형 베이덮개는 먼지필터와 일체형으로 되어 있습니다. 전면베젤부를 케이스로 분리한 뒤 베이덮개를 분리할 수 있도록 되어 있습니다. 쿨링지향성 케이스 답게 벌집구조로 된 베이덮개는 쿨링에도 효과적일 것으로 여겨집니다. 최상단 베이덮개는 3.5인치 하드웨어 장착시 호환이 가능하도록 3.5인치용 베이덮개가 추가로 장착되어 있습니다. 다만 2번째, 3번째 베이의 경우 전면베젤 테두리가 베이 안쪽으로 밀착된 구조로 되어 있어 손잡이가 달린 일부 하드웨어(팬컨트롤러 등과 같은)를 사용할 경우 손잡이를 돌릴 때 테두리와 간섭을 보일 수도 있을 것입니다.
▲▼ 중앙부에 타공망이 부착되어 있지만 전면베젤부 안쪽으로는 타공되어 있지 않아 쿨링면에서 다소 아쉬웠던 Maelstrom의 중앙부와 달리 IRONCLAD의 전면 중앙부는 덮개를 타공한 뒤 안쪽에는 먼지필터를 부착하였습니다. 전면베젤부 역시 일정 범위를 잘라 공기의 유입이 유리하도록 되어 있습니다. 하지만 타공 범위를 조금 신경을 썼다면 120mm 팬을 장착할 공간이 충분한 대도 팬의 추가 장착이 되는 구조가 아닌 점은 아쉽기도 합니다.(전면베젤부 파트에서 사진과 함께 다시 설명)
은색 덮개는 알루미늄과 같은 금속 재질이 아닌 플라스틱에 은색 도색을 하였습니다.
전면 상단과 동일한 탈부착형 베이 덮개 3개가 부착되어 있으며, 안쪽에는 탈부착형 가이드에 120mm 팬이 기본 장착되어 있습니다. 3가닥 3핀 커넥터를 채용하여 별도의 팬컨트롤러를 통한 rpm의 조절과 모니터링이 가능하며, 1110~1150 rpm을 보였습니다.
▲▼ 좌측 사이드 패널의 대형 타공망과 220mm 팬의 모습입니다. 팬 우측에 부착된 작은 스위치는 220mm 팬의 Blue LED의 on/off를 담당하는 스위치입니다. 대부분 하이엔드급 중대형의 타워형 CPU 쿨러와는 간섭을 보이게 됩니다. 이러한 CPU 쿨러와의 간섭을 피하고자 할때는 220mm 팬을 제거한 뒤 120mm 팬 4개를 중앙, 하단에 장착해주면 대형 CPU 쿨러와도 간섭은 피할 수 있을 것으로 보여집니다.(잘만 9900LED의 경우 구조적으로 세로장착시에도 간섭을 보이지 않음)
▲ 케이스 후면 상단의 I/O 쉴드부와 120mm 팬이 장착된 타공부위입니다.
▲ 후면 중앙부의 PCI 슬롯부입니다. 타공망으로 된 PCI 슬롯가이드는 쿨링에도 조금이나마 도움을 줄 것입니다.
▲ 하단의 4개의 수랭호스홀과 PSU 장착부입니다.
▲▼ 케이스 바닥부분입니다. 4개의 받침대는 90도로 돌릴 수 있으며, PSU 장착부 하단에는 벌집구조로 타공되어 있습니다.
4. IRONCLAD의 내부구조
4.1. 사이드 패널
▲ 체결된 손나사를 풀어 사이드 패널을 분리하였습니다.
▲▼ 사이드 패널 대부분을 덮는 대형 타공망 안쪽에는 3T짜리 220mm 팬이 부착되어 있습니다. 2가닥 4핀 커넥터를 채용하여 별도의 팬컨트롤러를 통한 rpm 모니터링과 조절이 되지 않습니다.(동봉된 부속품 중에 4핀 → 3핀 변환 커넥터 제공) 220mm 팬을 제거한 뒤 유저 임의로 6개의 120mm 팬을 장착할 수 있습니다. 방진패드(노란색 - 220mm 장착용, 검은색 - 120mm 팬 장착용)가 부착되어 있어 팬 구동시 진동을 방지하고있습니다. 220mm 팬의 위치로 인해 대부분의 하이엔드급 타워형 CPU 쿨러를 세로장착할 경우 간섭을 보이게 되며, 220mm 팬을 제거한 뒤 120mm 팬 4개를 장착할 경우 세로장착이 가능하리라 생각됩니다.
▲ 사이드 패널 안쪽에는 타공망 주위로 방음재가 부착되어 있습니다. 쿨링과 소음 모두 잡고자 한 모습이지만 타공범위가 넓은 터라 소음까지 완벽하게 잡을 수는 없습니다. 차라리 방음재를 부착하지 않는다면 선정리 홀이 없더라도 선정리에 조금이나마 도움이 될텐데 방음재로 인해 선정리가 불편한 구조입니다. InWin의 경우 다른 나라와 함께 한국 유저들의 의견도 많이 반영한다고 들었는데 방음재가 제거되고 선정리홀이 타공된 한국유저들을 위한 제품도 출시되길 기대해봅니다.
▲ 빨강색 원처럼 4곳에 Blue LED가 글루건으로 고정이 되어 있습니다.
▲ LED on/off 스위치입니다.
▲▼ 우측 사이드 패널입니다. 손잡이 형태의 구조물이나 별다른 구조물은 보이지 않습니다.
▲ 우측 사이드 패널 안쪽 하단에는 위 이미지처럼 방음재가 부착되어 있습니다. 선정리홀이 없지만 일부분만 부착된 방음재의 효과는 크게 기대가 되지는 않습니다.
4.2. 내부구조
▲ 내부 구조에 대해 살펴 보도록 하겠습니다. 케이스 내부도 블랙으로 깔끔하게 도색되어 있으며, 손베임방지를 위해 라운딩 마감처리가 되어 있습니다.
▲▼ 베이의 구조입니다.
5.25인치 베이는 별도의 나사의 체결없이도 하드웨어를 장착할 수 있도록 가이드를 제공하지만 나사의 체결도 가능하도록 나사홀을 제공합니다. 5.25인치 베이 아래의 3.5인치 베이는 전면이 막힌 구조로 되어 있어 노출형 하드웨어는 장착이 않됩니다. HDD 베이는 6개를 제공하며, HDD 베이 앞쪽에는 1000rpm 대의 120mm 팬이 기본 장착되어 있습니다.
▲ 가이드와 함께 나사의 체결을 할 수 도록 제공되는 나사홀.
▲ 5.25인치 베이 하단에는 ODD용과 HDD용 가이드가 부착된 부속함이 ODD용 가이드에 의해 장착되어 있습니다. 노란색 원내에는 2.5인치 HDD 또는 SSD 장착을 위한 2.5인치 HDD 가이드가 장착되어 있습니다.
▲▼ HDD 역시 별도의 나사의 체결없이도 장착이 가능하도록 가이드를 제공합니다.
▲▼ M/B 장착부입니다. M/B를 들어내지 않고도 별도의 CPU 쿨러 탈부착이 가능하도록 일정부위가 타공되어 있지만 M/B 제조사에 따른 소켓의 위치가 다른 것을 감안할때 타공범위가 조금 작아 보입니다. 더군다나 AMD 플렛폼의 경우 대부분 가이드가 세로로 긴 형태를 취하고 있어 이렇게 정사각형으로 되어 있을 경우 대부분의 AMD 플렛폼에서는 M/B를 케이스로부터 분리를 해야 합니다. Maelstrom 역시 케이스에 장착된 상태로는 CPU 쿨러의 탈부착이 가능하지 않았는데 동일한 사이즈로 타공된 IRONCLAD 역시 Maelstrom과 별반 차이없을 것 같습니다. 이런 점들로 미뤄볼때 타공부위는 큰 쓸모는 없어 보입니다. 아래에는 각 M/B 플렛폼에 따른 서포트의 체결 위치가 음각으로 각인되어 있습니다.
▲ 케이스 상판에는 1개의 120mm 팬이 기본장착되었던 Maelstrom과 달리 IRONCLAD는 2개의 120mm 팬을 제공합니다.
▲ Maelstrom과 달리 PCI 슬롯이 8개로 하나가 추가되었으며 PCI 주변부는 막힌 구조로 되어 있습니다. 또한 IRONCLAD에서는 별도의 나사 체결없이도 VGA나 사운드 카드 등의 PCI 장착용 하드웨어를 보다 쉽게 고정할 수 있도록 PCI 슬롯 가이드를 제공합니다.
▲ PSU 장착부 하단을 단순 타공처리하였던 Maelstrom과 달리 IRONCLAD에서는 탈부착형 먼지필터를 제공합니다.
▲▼ 나사의 체결없이도 VGA 를 쉽게 고정할 수 있는 PCI 슬롯 가이드를 제공합니다.
▲▼ PSU 먼지필터는 끝을 들어 케이스 뒷쪽으로 밀어주면 쉽게 분리가 됩니다.
▲ 양면테잎으로 고정이 된 PSU 받침대는 Maelstrom과 동일하며 케이스와 동일한 재질의 받침대로 수정이 되었으면 하는 아쉬움이 남습니다.
▲ 우측 사이드패널 안쪽의 모습입니다.
▲ 5.25인치 베이 우측의 경우 M/B 장착부가 연장된 형태로 막힌 구조로 되어 있고 나사의 체결을 위한 타공부위가 협소해서 나사의 체결이 용이하진 않았습니다.
▲ 케이스 상단의 멀티포트에 연결된 다양한 케이블의 커넥터들입니다. 2개의 USB 2.0, IEEE1394, HD Audio/AC 97 호환, 2개의 E-SATA 커넥터와 함께 PW SW, PW LED(M/B에 따라 2핀 또는 3핀 커넥터를 사용할 수 있도록 된 배려된 모습을 볼 수 있음), Reset SW, HDD LED 등으로 되어 있으며 케이블의 길이는 조립시 넉넉하였습니다.
