이엠텍 ESTAR ST A880G+ 쇠라 HD 메인보드 필드테스트입니다.
저는 하드웨어 전문가는 아니며 제 지식 한도내에서 작성된 글이기 때문에 간혹 잘못된 내용이 있을 수 도 있으며 따라서 단순 참고용으로만 글 읽어주시면 감사하겠습니다.
일단 제품의 특징적인 부분부터 언급하자면 게임부스트기능을 통한 오버클럭이 가능한 HD4250 내장그래픽 및 CPU코어변조(부활) 기능 및 125W CPU지원, HDMI포드 지원 등입니다. 한가지 흥미로운 점은 게임부스트나 바이오언락킹을 부팅시 핫키 입력으로 편리하게 적용시킬 수 있다는 점입니다. 파워유저의 입장은 다를 수도 있겠지만 솔직히 하드웨어 오버는 하고 싶지만 귀찮고 번거롭게 생각하는 유저들도 많을거라 생각됩니다.

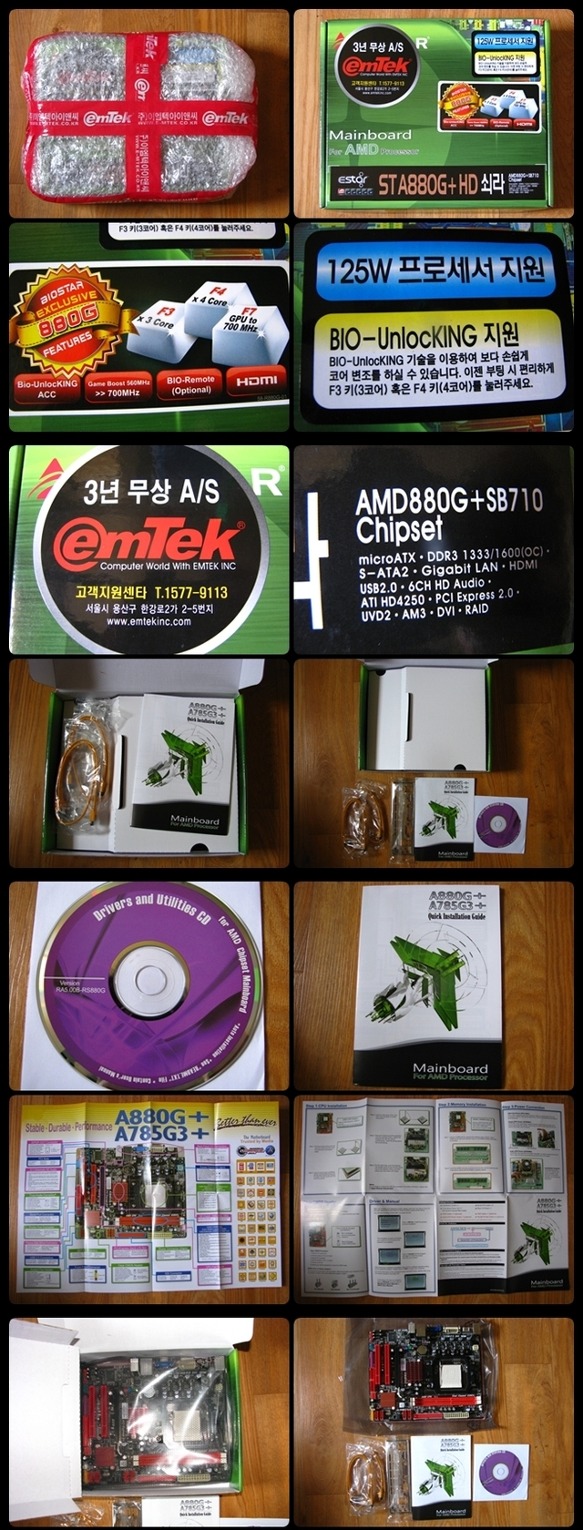

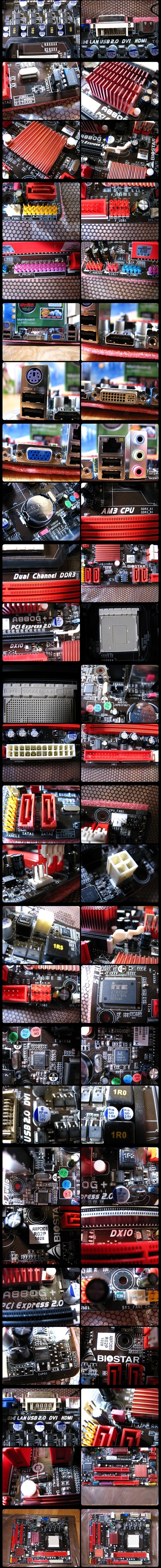

저도 약간 그런 편인데 부팅시 핫키만으로 성능 향상을 도모할 수 있는 점은 편의성면에서 높은 점수를 드리고 싶은 부분입니다. 박스부터 제품 구석구석까지 사진에 담아 봤습니다.

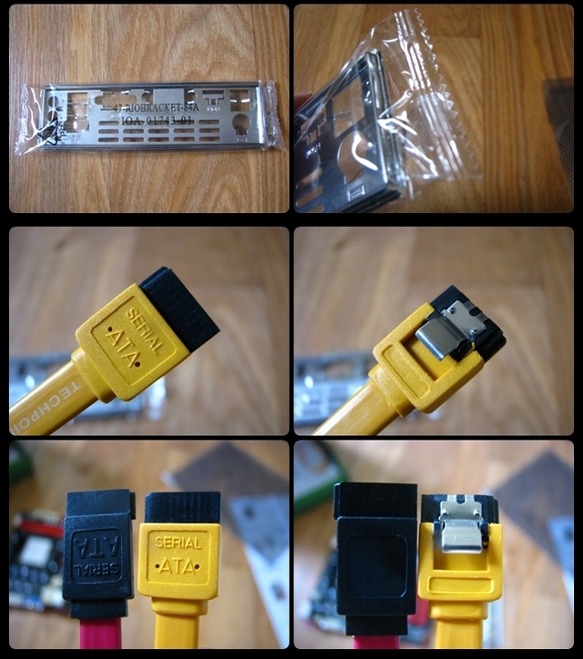

내용물중의 백패널과 sata케이블입니다.
클립이 달려있어서 기존에 사용하던 클립이 없는 케이블과 비교해서 사진에 담았습니다.

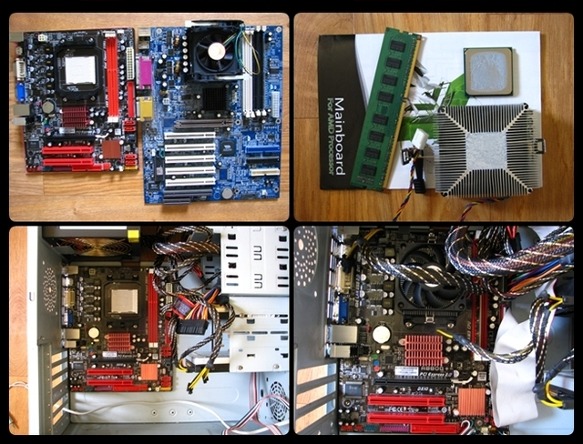

아래사진은 예전에 사용하던 ATX타입의 보드와 크기 비교를 위해 찍어봤습니다.
레고르 250 과 DDR3 2G램을 메인보드와 함께 케이스에 장착한 사진입니다.
아래사진은 드라이버CD를 넣으면 자동실행되는 내용을 담은 화면입니다.
각종 드라이버와 유틸리티 그리고 설명서 등을 담고 있습니다.

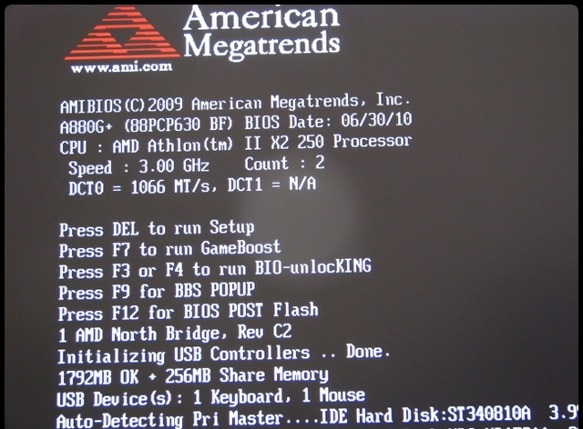

본 제품의 바이오스는 AMI 바이오스를 사용하고 있고 부팅과 동시에 많은 메뉴를 볼 수 있습니다.
CMOS로 진입하려면 DEL키를 누르면 되고 F7은 GPU클럭을 높여주는 키입니다.
많은 펑션키중 F7인 이유는 코어클럭을 700까지 올려준다는 의미인거 같습니다.
그 밑의 F3은 트리플코어로 변신, F4는 쿼드코어로 변신시켜주는 상당히 직관적이고 편리한 기능
입니다. 물론 아무 CPU나 다 코어부활이 되는건 아니죠.. 코어부활용으로 라나 또는 칼리스토가 인기
있는걸로 알고 있습니다.
참고로 제가 사용한 레고르는 원래 2코어로 설계된 제품이니 바이오언락킹을 활용하지는 못했지만
다음에 다른 시피유가 생긴다면 활용해볼 기회가 생기겠죠..
그리고 F9키도 개인적으로 활용을 많이 하는 키가 될거 같습니다.
부팅 디바이스를 선택할 수 있는 창이 뜨는 키입니다.

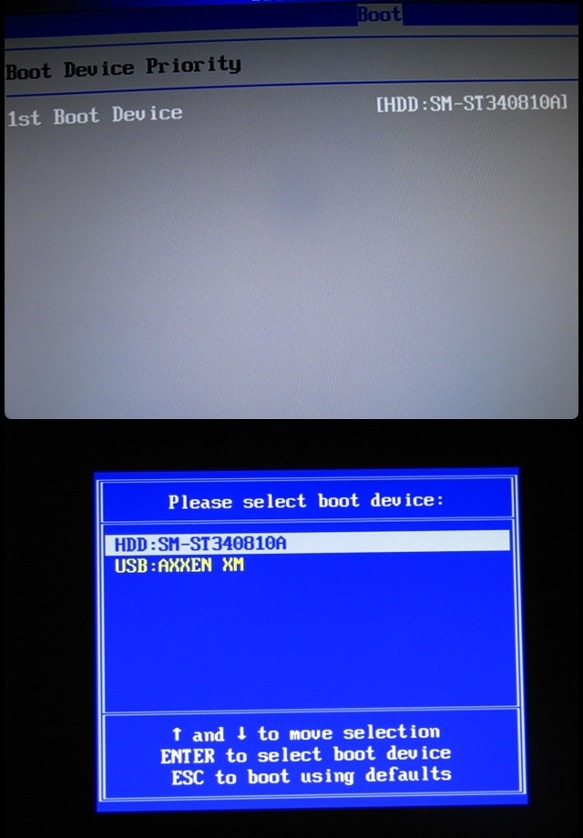

아래는 CMOS에서 부팅순서를 정해주는 화면입니다.
하지만 USB 디바이스가 리스트에 존재하지 않아서 난감했는데 그 문제는 부팅시 F9를 눌러서 USB를 선택해주는 방식으로 이용하면 될거 같습니다. ODD는 잠시 제거해 놓아서 리스트에 안잡혔군요..
밑으로 두번째 사진을 보시면 부팅시 F9를 누른면 팝업되는 메뉴인데 USB가 잡혀있는 걸 확인할 수 있습니다.

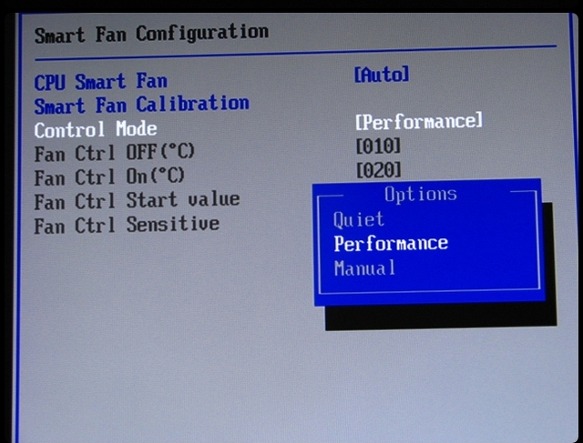

아래사진은 시피유팬 설정인거 같습니다.
옵션을 콰이어트로 해 놓으니 워낙 조용해서 퍼포먼스로 설정해 놓았는데도 조용하고 좋습니다.

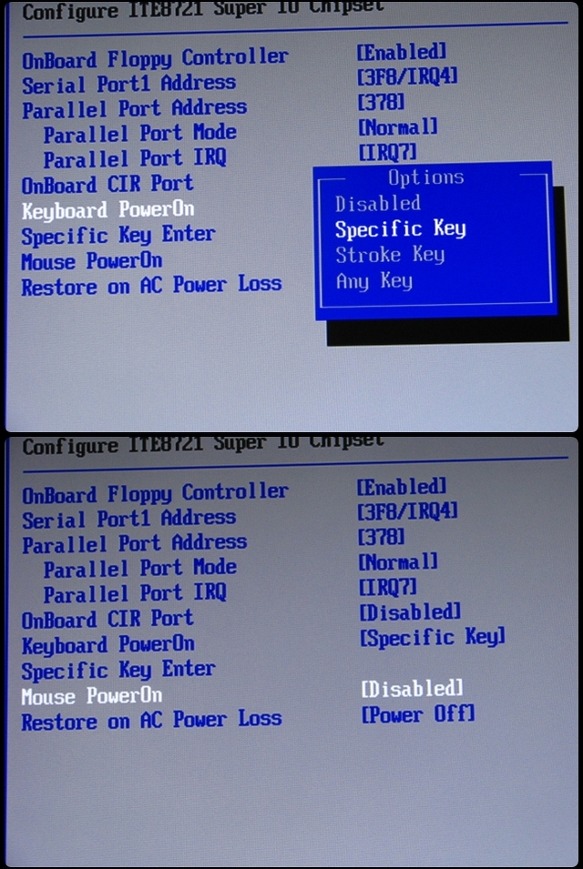

키보드나 마우스를 이용한 PowerOn옵션입니다.
특정키를 사용자가 지정해 줄 수도 있습니다.

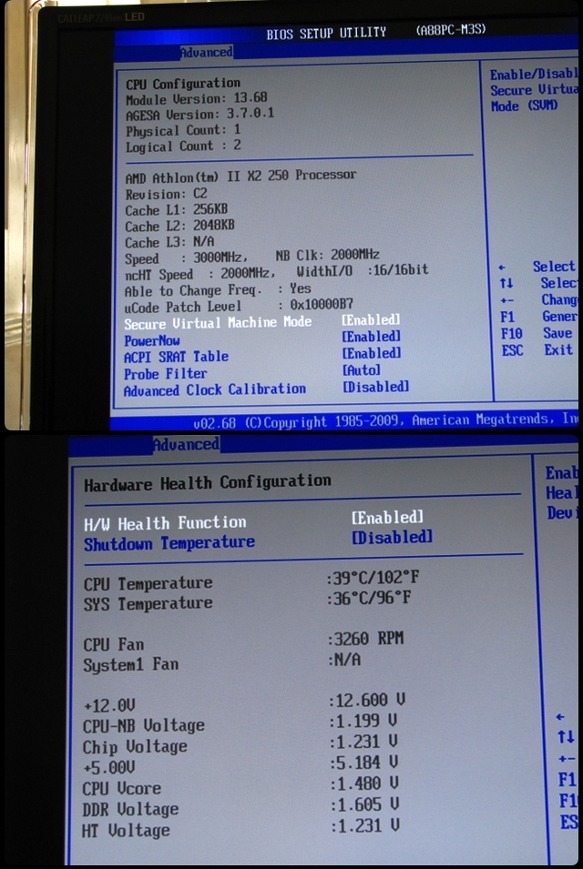

시피유 클럭 및 온도, 쿨링팬 rpm, 전압 등을 확인할 수 있는 화면입니다.

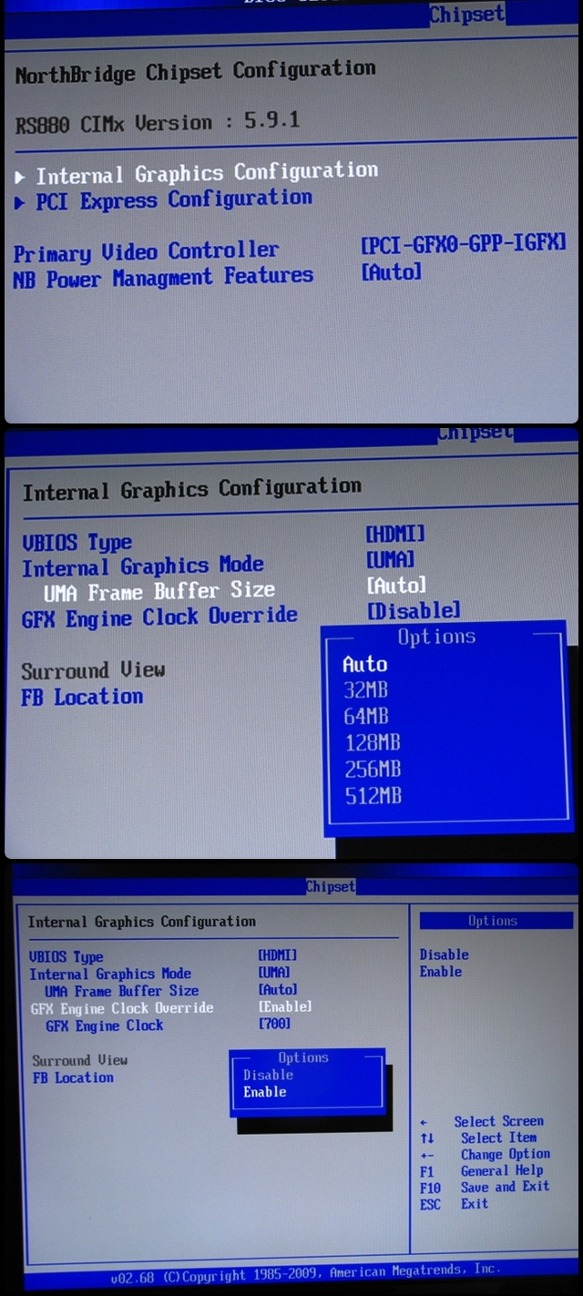

노스브릿지에 내장된 GPU코어 설정입니다.
사진에 나오듯 시스템 메모리에서 끌어다 사용할 메모리 용량을 설정할 수 있습니다.
GFX Engine Clock Override 메뉴는 GPU클럭 오버와 관련된 메뉴로 ENABLE일 경우 코어클럭이 700으로
오버되고 DISABLE로 설정하면 오버가 풀립니다.
부팅시 게임부스트기능을 사용하기위해 F7을 누르면 오버가 되고 PC종료후 다시 부팅할 때 오버 이전의 원래상태로 돌아오는게 아니고 오버된 상태가 계속 유지됩니다. 오버된 상태를 풀기 위해선 GFX Engine Clock Override 메뉴에서 DISABLE로 설정하시면 된답니다.
하이퍼트랜스포트 관련 설정메뉴입니다.
램 타이밍 설정메뉴입니다.

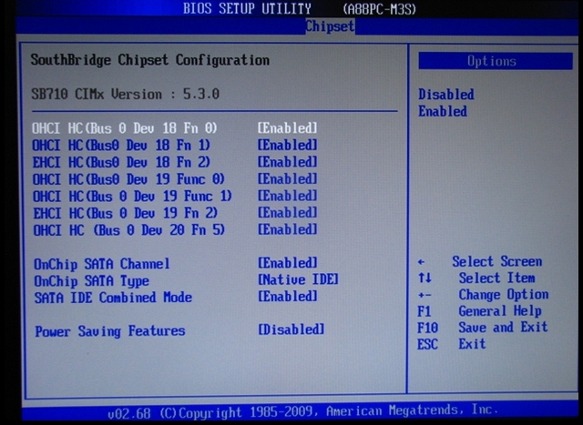

사우스브릿지 확인을 위해 올려본 화면입니다.
이 제품은 SB710을 장착한 보드인데 여러 프로그램에서 잘못 표기되는 경우가 적지않아서 올려봤습니다.

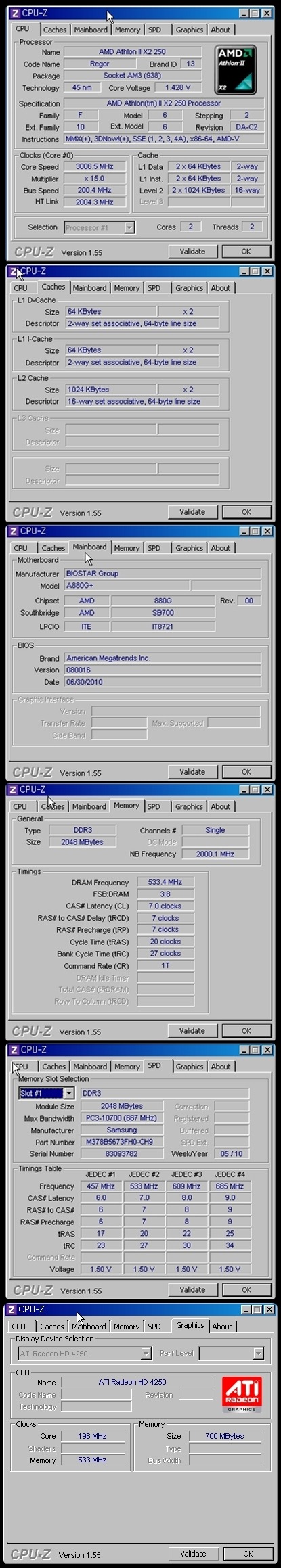

CPU-Z의 각 탭의 내용을 확인 할 수 있도록 올려봤습니다.
CPU-Z의 메인보드 사우스브릿지가 SB700으로 표기되어 있는데 잘못 표기된 거랍니다.
다른 프로그램에서는 SB750으로 표기되는 프로그램도 있는데 위의 시모스상의 사진처럼 SB710이 맞답니다.

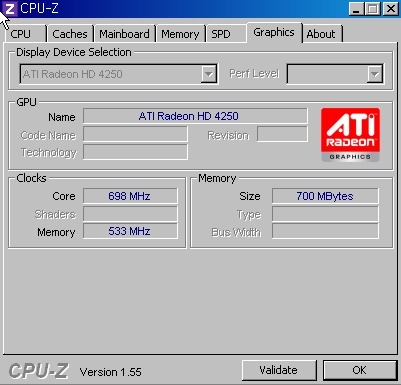

그래픽코어 오버후에 698로 오버된걸 확인할 수 있습니다.
바로 위 사진은 오버전의 상태입니다.

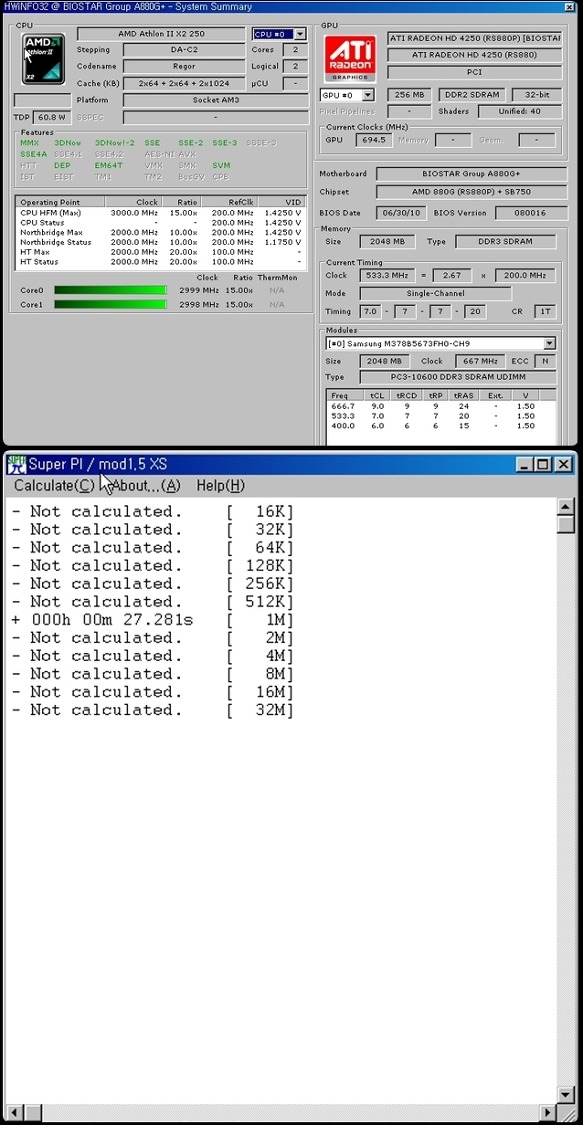

다른 프로그램으로 확인해본 시스템요약입니다.
두번째 사진은 슈퍼파이값으로 1M값이 27.281s 가 나오는군요.. 최적화된 상태에서 돌린값은 아닙니다.

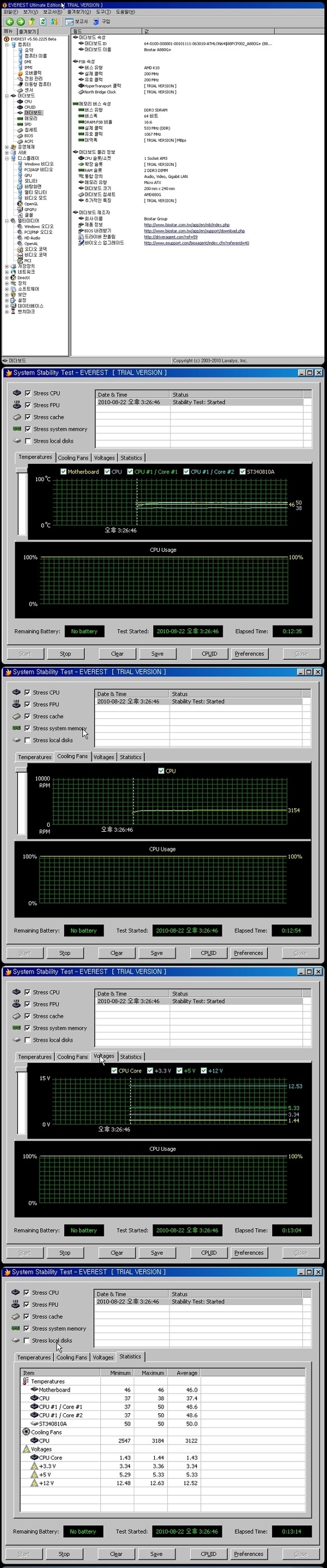

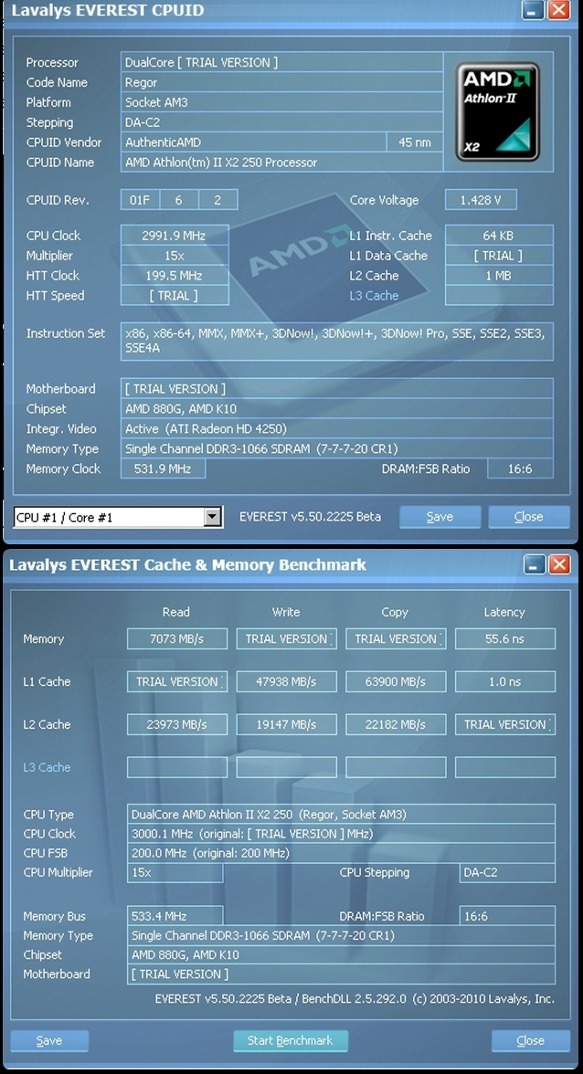

아래 내용은 에버레스트에서 확인해본 메인보드 정보와 시스템 안정성 테스트화면입니다.
시피유 정보 및 캐쉬와 메모리 벤치마크 내용입니다.
