안녕하세요 언제나맑음 입니다.
이번에 소개 할제품은 3R SYSTEM의 R480 SHADOW-TOP 케이스입니다.
본 제품은 2만원 대의 보급형 케이스이지만 타공망 방식의 전면 베젤 적용과 상단에 위치한 외부포트와 전원/리셋버튼 및 팬컨트롤러가 적용되어 쿨링과 편의성 및 성능 모두에 만족감을 주는 제품입니다.
본 리뷰는 3R SYSTEM과 다나와에서 진행한 필드테스트 모집에 선정되어 작성되었음을 알려드립니다.

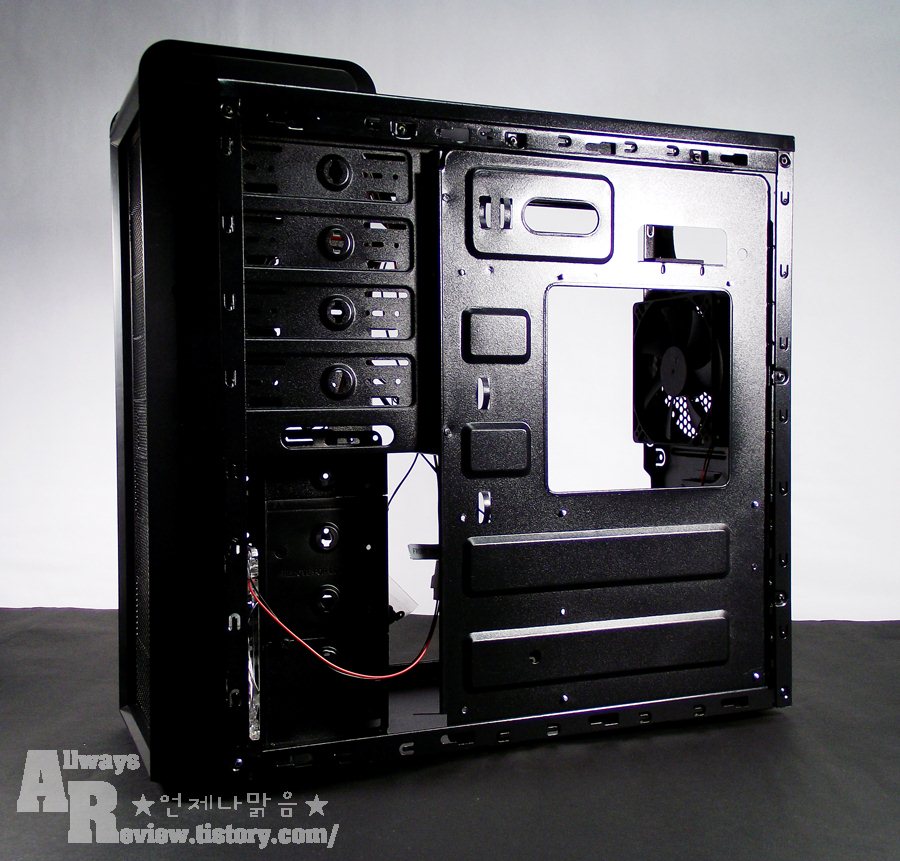

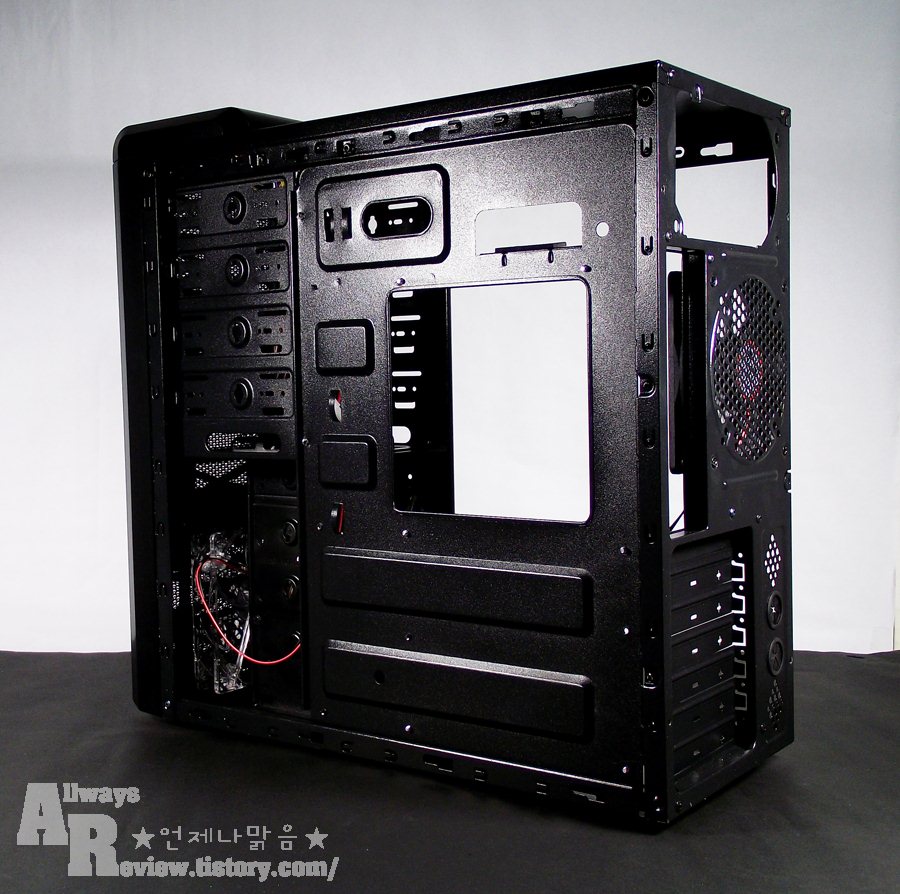

1. 제품 외형 소개

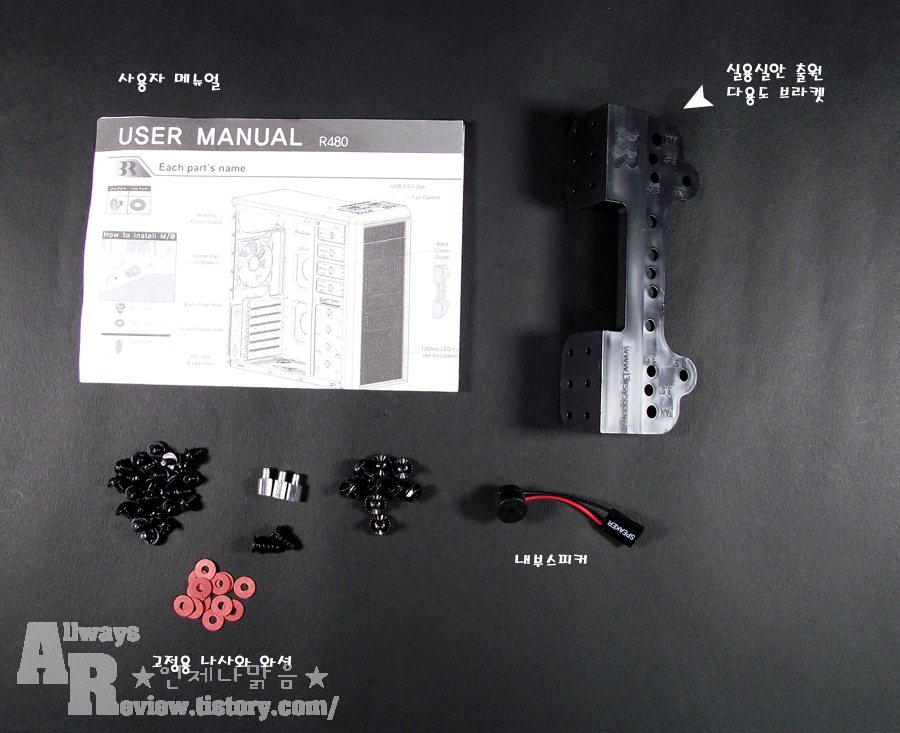

제품의 구성은 케이스와 제품설명서, 다용도 브라켓, 고정용 나사와 와셔, 내부스피커로 이루어져 있습니다.

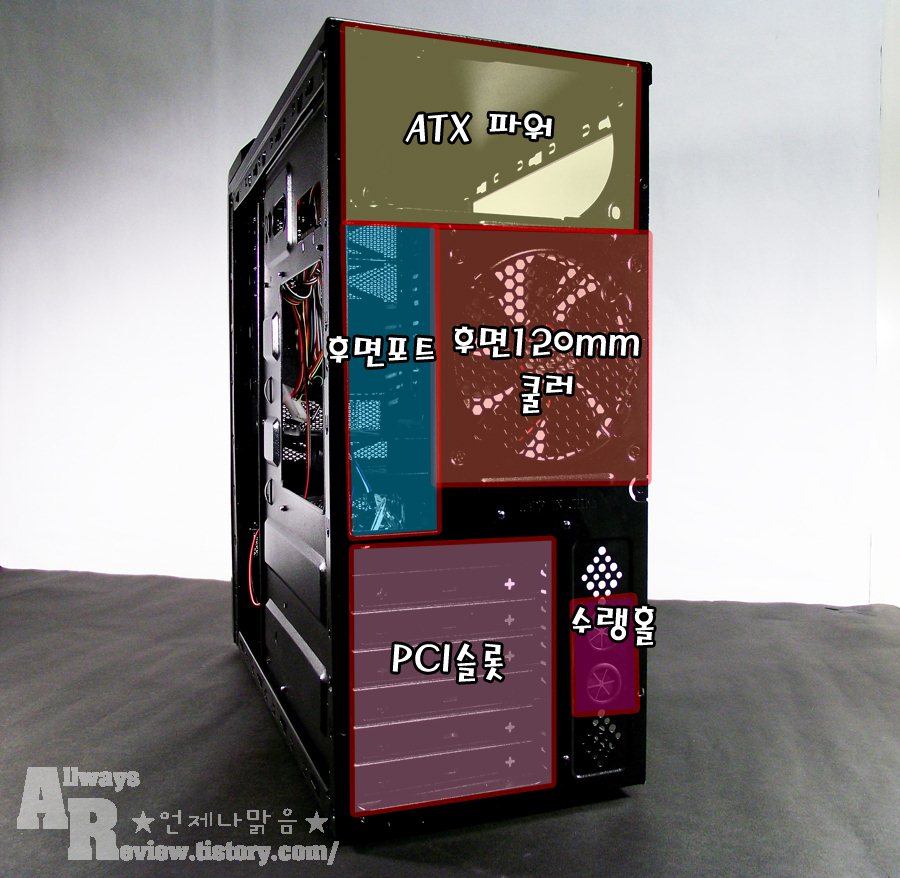

타공망식의 전면 풀베이와 전면의 BLUE LED 120mm 쿨러 + 후면 120mm 쿨러와 측면 TAC 2.0를 이용한 쿨링 시스템과 블랙 코팅 처리된 샤시 사용과 끝단 마감이 깔끔하게 처리되어 있어 손이 베일 염려가 없습니다.
2만원대의 케이스에서는 보기 힘든 구성으로 기본 제공되는 2개의 120mm 쿨러와 쿨러컨트롤러가 제공된다는 점만 생각하여도 충분히 메리트가 있는 제품입니다.
2. 제품 특징 소개
제품의 특징은

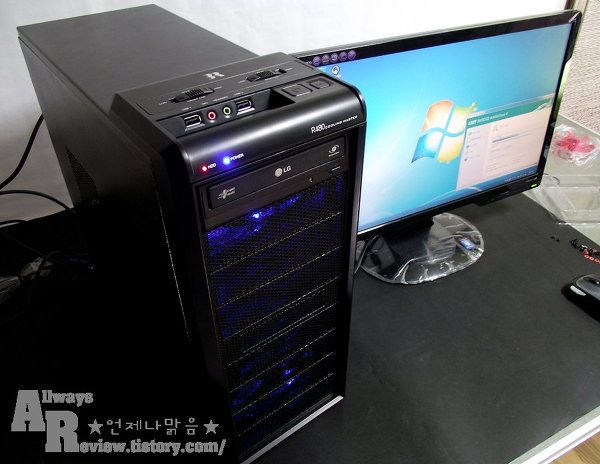

케이스 상단에 외부포트와 팬컨트롤러 및 전원/리셋 버튼을 위치한점
리무버 가이드의 제거로 기본 260mm까지의 VGA장착에서 최대 350mm까지의 대형크기의 그래픽카드를 장착 할 수 있는점
전/후면 쿨러 모두 팬컨트롤러 제공

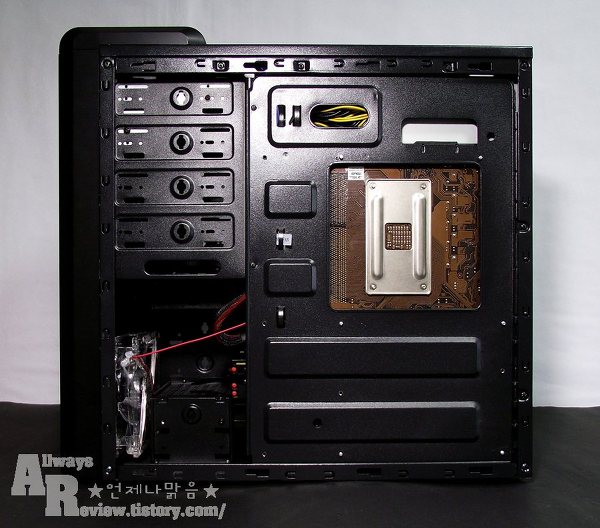

넉넉한 CPU 쿨러홀 제공

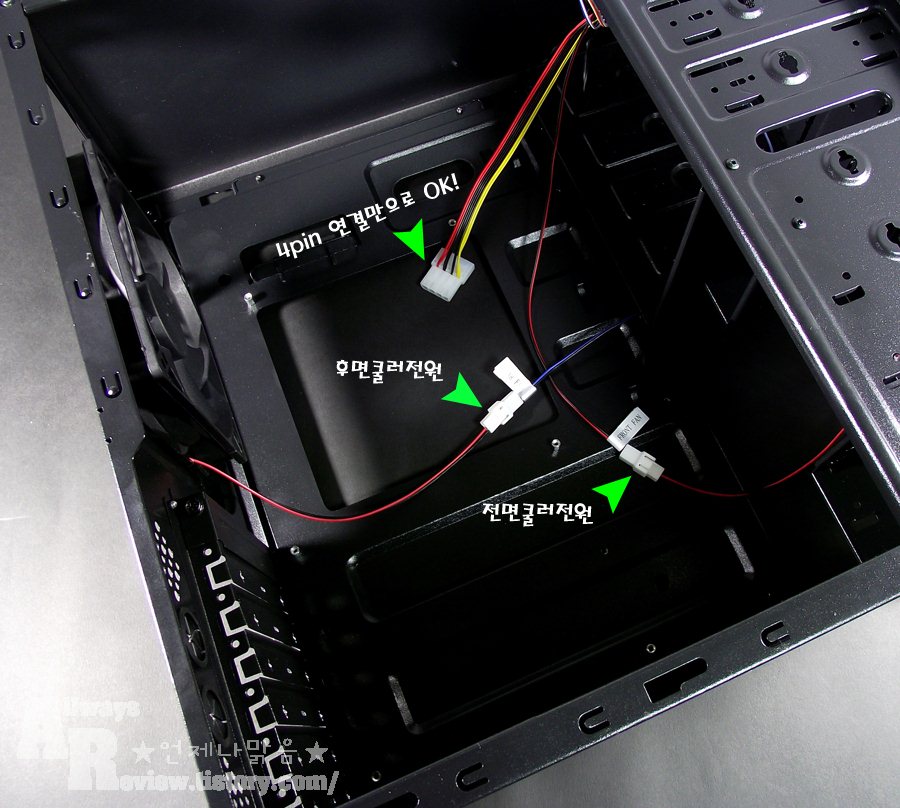

전후면 쿨러 전원을 4Pin 1포트만 이용하여 양쪽쿨러를 사용할수 있다라는점

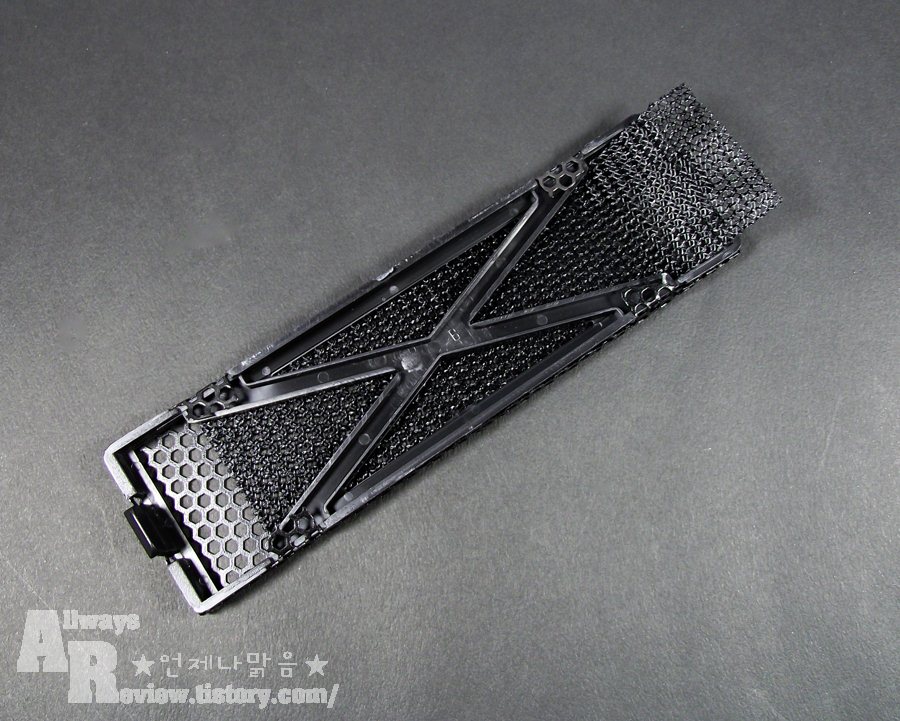

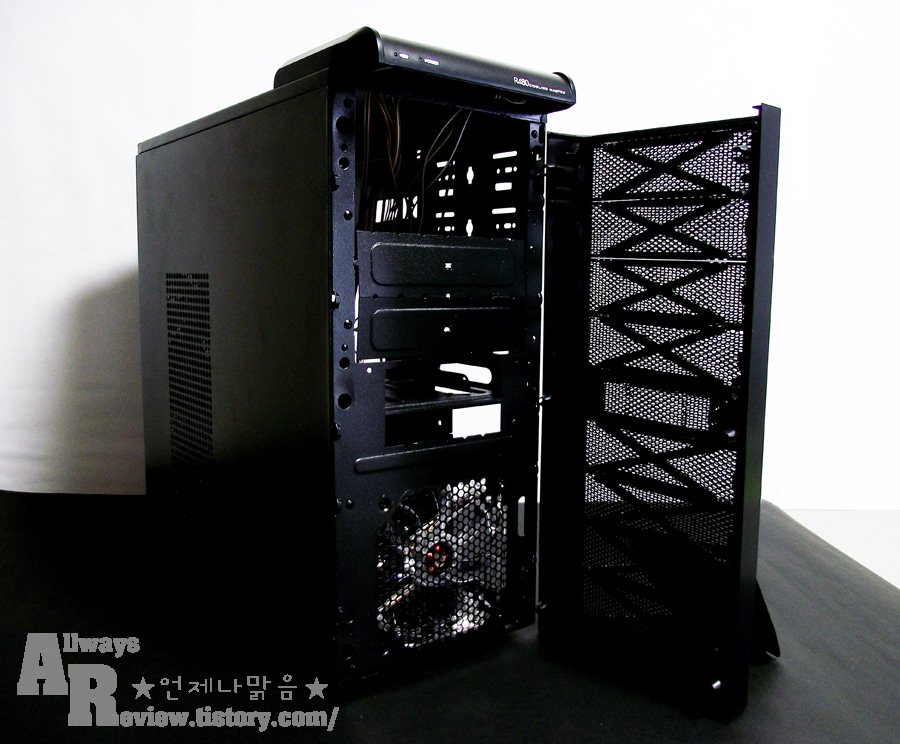

전면 타공망 방식의 풀베이에 먼지 필터가 적용되어있는 점

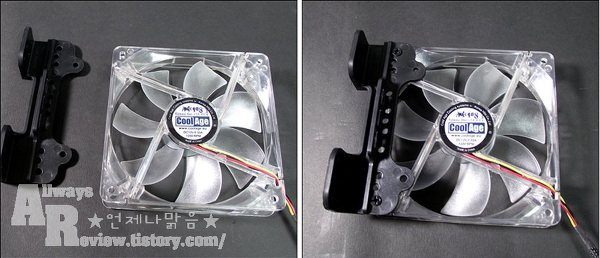

다용도 브라켓을 제공하여 5.25인치 베이에 추가 쿨링을 장착할수 있다라는점 등이 있습니다

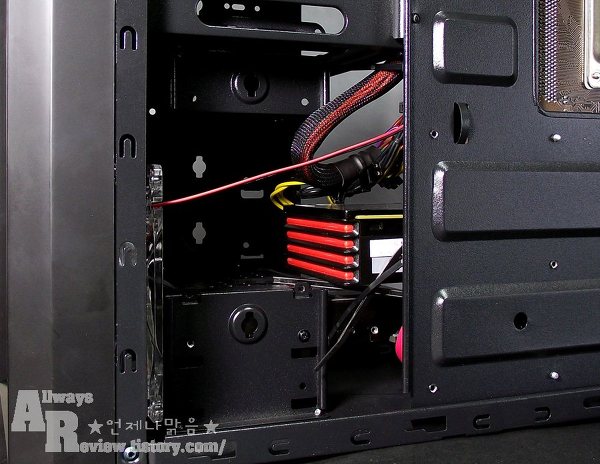

3. 케이스 내부 케이블 정리 방법 소개
제가 주로 사용하는 방법으로 제품 케이블정리 방법을 소개하도록 하겠습니다.
개인적으로 케이스 내부를 횡단(가로지르는) 케이블이 있는걸 싫어해서 다음과 같이 선정리를 주로 합니다.
케이스 케이블 정리는 모든 부품을 조립한 후 VGA만을 제외한 상태에서 케이블 기본 제공 케이블을 정리한 후 파워의 위치에 따라서 파워가 상단형이면 하단부터 파워가 하단형이면 상단부터 케이블을 정리하는 방법입니다.
본 3R R480 새도우 탑제품은 파워의 위치가 상단형 임으로 케이스 기본제공 케이블을 연결 고정 후 케이스 하단부터 케이블 정리를 시작하겠습니다.

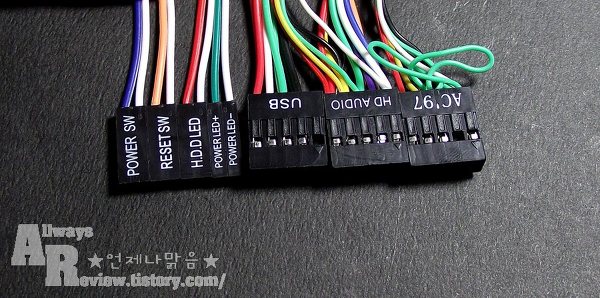

1. 케이스 기본제공 케이블 연결 및 고정
2. ODD SATA 케이블 및 HDD 전원 케이블 연결 고정
3. HDD SATA 케이블 정리 및 연결

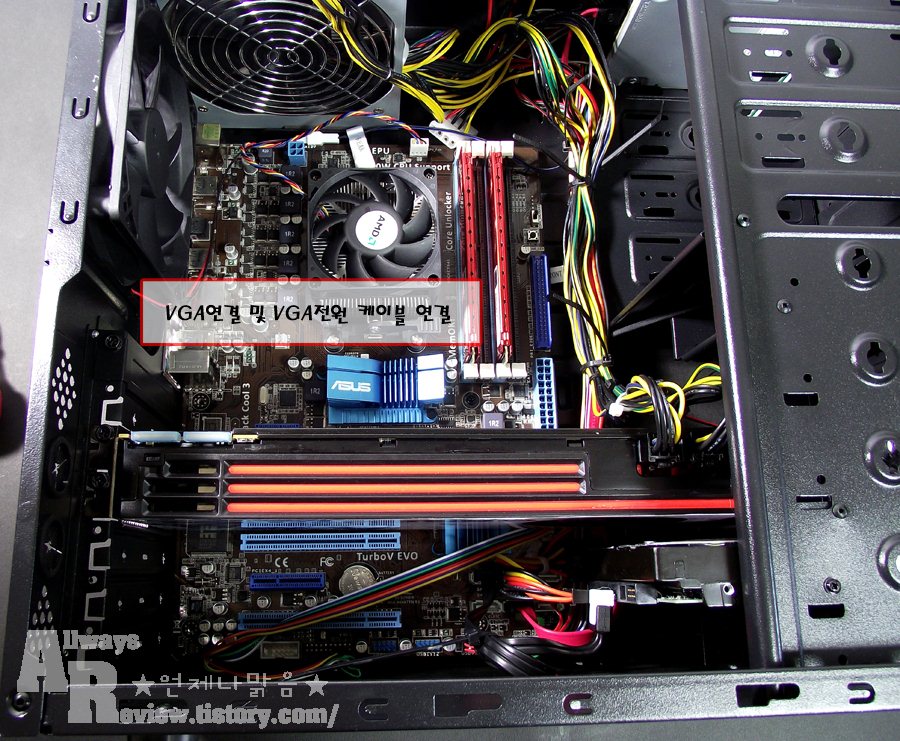

4. VGA 연결 및 전원 케이블 연결 및 고정

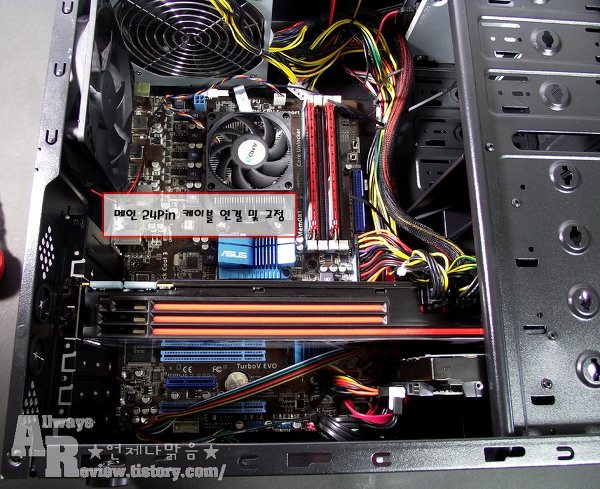

5. 메인보드 24 Pin 케이블 연결 및 고정
6. 메인보드 4Pin 전원 케이블, ODD 전원 케이블, 케이스 FAN 전원 연결 고정

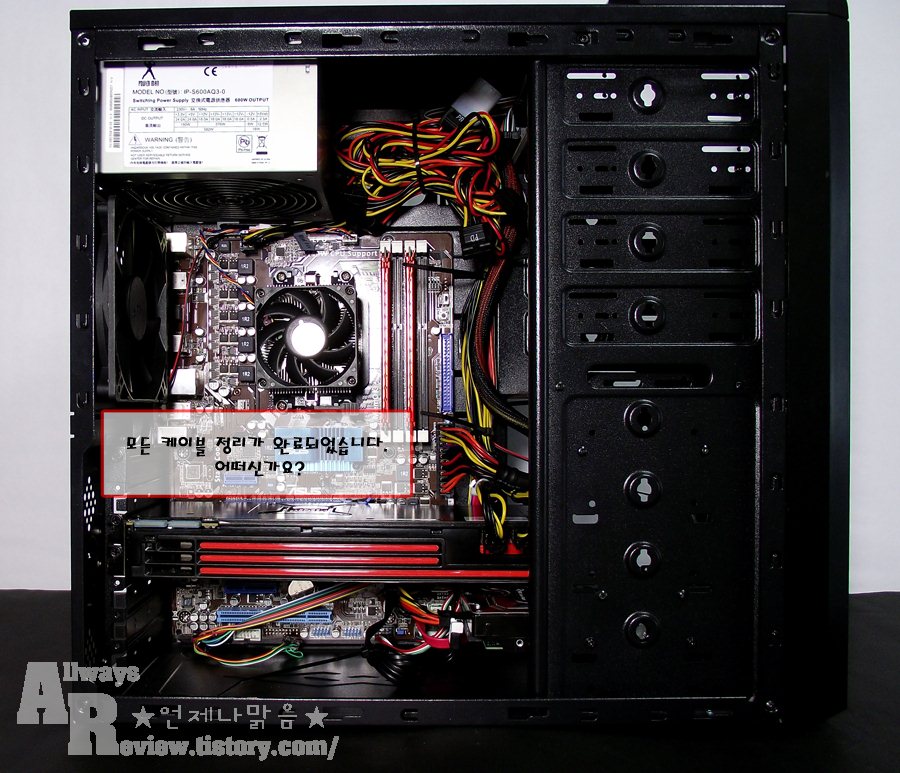

7. 케이블 정리 완료
본 방법은 단 시간에 보다 깔끔한 케이스 내부 케이블 정리가 가능합니다.
사용하지 않은 전원 케이블을 케이스 상단에 고정한 이유는 본 새도우 탑 케이스는 5.25 베이에 다용도 브라켓을 이용 120mm 쿨러를 장착하기 때문입니다.
해당 다용도 브라켓이 없는 제품의 경우는 사용하지 않는 전원 케이블을 5.25베이 한쪽의 나사홈을 이용 타이로 고정하여 정리합니다.
처음에는 모든 부품을 조립하고 전원 및 기타 케이블을 다 연결한 상태에서 선정리를 진행하였었는데 시간도 많이 걸리고 정리 하면서 케이블을 제거했다 연결했다를 반복하게 됩니다.
하지만 지금같이 케이블이 가장 길게 연결되는 부분부터 연결/고정을 하면서 막바지 조립을 하면 보다 빠르고 깔끔한 케이블 정리 가능합니다.
상단 파워조립과 하단 파워 조립시의 선정리 방법 중 다른 한가지는 하단파워의 경우 VGA 조립 및 파워 케이블 정리를 맨 마지막에 한다는 것입니다.
이유는 그 밑에 HDD가 위치하고 있기 때문에 HDD의 전원 케이블 및 SATA 케이블을 연결한 후에 VGA 조립 및 전원 케이블 연결/고정을 진행합니다.
4. 쿨링 성능테스트
테스트 방법은 제공되는 쿨러 컨트롤러를 이용하여 전/후면 팬의 속도를 LOW/HIGH 상태에서 IDEL시와 LOAD(아바 15분 플레이후)의 CPU / VGA /케이스 내부온도를 비교 측정하고 LOAD이후 5분후의 CPU / VGA /케이스의 온도를 다시한번 측정하여 온도의 변동폭을 측정 하였습니다.
시스템 사양
CPU 클럭 : 3.2Ghz
VGA 클럭 : 6970 기본클럭
쿨러 : 전후면 120mm 기본 제공쿨러 + 다용도 브라켓이용 5.25 베이 120mm 쿨러 1개 추가

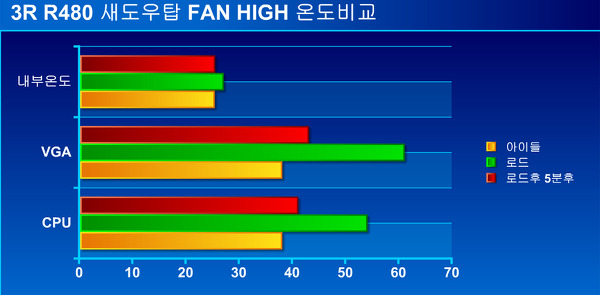

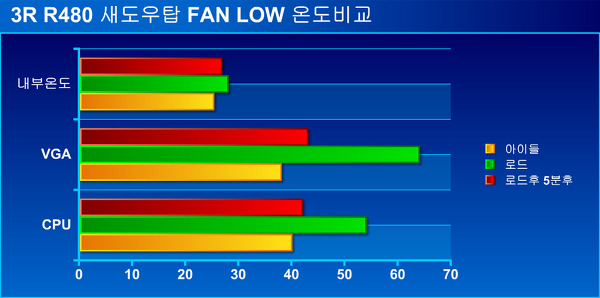

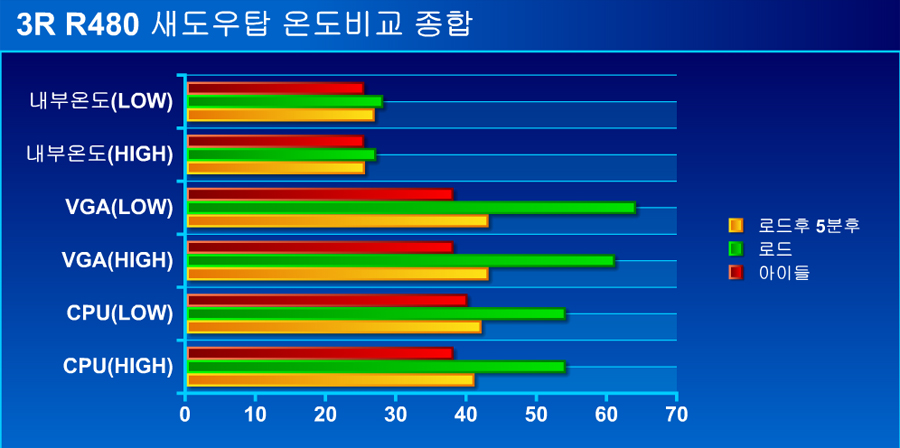

테스트 결과
테스트 결과를 보시면 아시겠지만 기본 이이들 온도에서 시스템 LOAD시의 증가치는 시스템에 따라서 차이를 보이겠지만 LOAD후 5분후의 온도를 눈여겨 봐주시기 바랍니다.
케이스 내부온도 및 CPU/ VGA온도가 시스템 LOAD후의 5분안에 아이들시의 온도와 비슷한 정도까지의 온도로 하락하였습니다.
5분의 시간안에 시스템의 온도를 아이들시 온도와 비슷할 정도의 강력한 쿨링시스템!! R480 섀도우탑 제품은 디자인, 편의성, 쿨링시스템 면에서 가격에 비해 큰 만족을 안겨주었습니다.
5. 장단점 소개 및 총평
제품의 장점
상단에 포트를 위치하여 사용상 편의성제공
새시의 블랙코팅 및 깔끔한 마감처리
전면 타공망, 전후면 120mm 쿨러와 TAC 2.0을 통한 강력한 쿨링시스템
제품의 단점
거의 모든 TAC 2.0 에어홀을 제공하는 케이스들이 그렇치만 TAC2.0의 먼지필터 미적용으로 에어홀을 통해 외부 먼지 유입이 된다는 점입니다.
총평
본 3R SYSTEM의 새도우 탑 케이스는 2만원대의 보급형 제품임에도 불과하고 마감처리 및 편의성이 좋은 케이스 입니다.

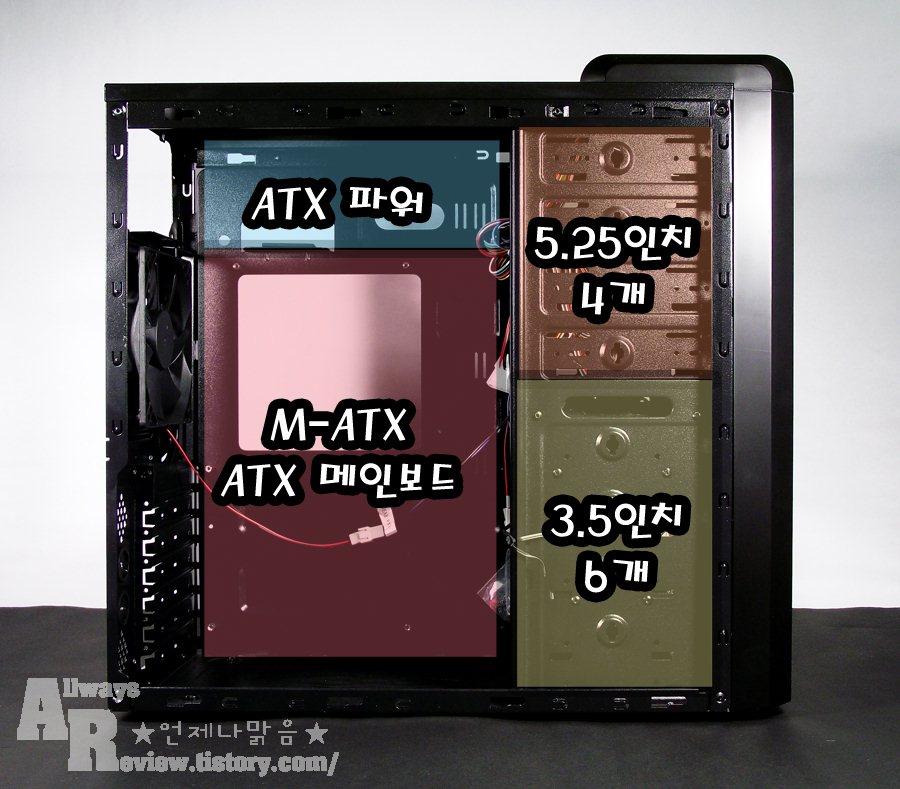

쿨링 능력도 양호하고 리무버 가이드를 제거하면 최대 350mm까지의 VGA를 장착할 수 있는 호완성 및 넉넉한 5.25베이와 3.5 베이와 수냉홀까지 제공된다는점에서 충분한 매력이 있는 제품임은 확실합니다.
하지만 앞서 말씀드렸지만 가장 아쉬운점은 TAC2.0 에어홀의 먼지필터 부재라는 점이 좀 아쉽기는 하지만 이는 본 제품에만 미적용된 것이 아니라 TAC2.0 적용 케이스들이 거의 적용되어 있지 않습니다.
해당 부분은 추후 출시될 제품들에 적용되었으면 하는 바램입니다.
이상으로 3R SYSTEM 새도우탑의 필드테스트를 마치겠습니다 .
본 리뷰는 3R SYSTEM과 다나와에서 진행한 필드테스트 모집에 선정되어 작성되었음을 다시 한번 알려드립니다.
여기까지 읽어주신 모든 분들께 감사의 인사를 드립니다.
