전보다 더 새롭고, 강하게 태어난!
싱글레일 GMC ANDYSON AD-500F
초코파이
http://dx86.blog.me
dx86@naver.com
Abstract
GMC에서 주최하고 다나와에서 주관하는 대만 ANDYSON社가 제조한 새로운 F시리즈인 AD-500F에 대하여 테스트한 것을 설명한다.
Keyword: GMC, ANDYSON, Single Rail, Danawa, 다나와, 500W, 싱글레일
1. 서론
현재 제조되는 많은 파워서플라이(이하 PSU)는 +12v 레일이 두 개인데 반해, ANDYSON은 싱글레일로 제조되었다. 지금부터 ANDYSON의 제품 소개와, 케이블 길이, 소비전력, 역률, OCCT테스트를 통해 앤디슨을 알아 보도록하자. 단, 이 글은 전문적인 테스트 기기로 측정한 것이 아니기 때문에 참고만 하도록 한다.
2. 소개
2.1 제품 스펙
|
|
|
Figure 1: ANDYSON과 AD-500F 스펙
|
2.2 제품 외관
|
|
|

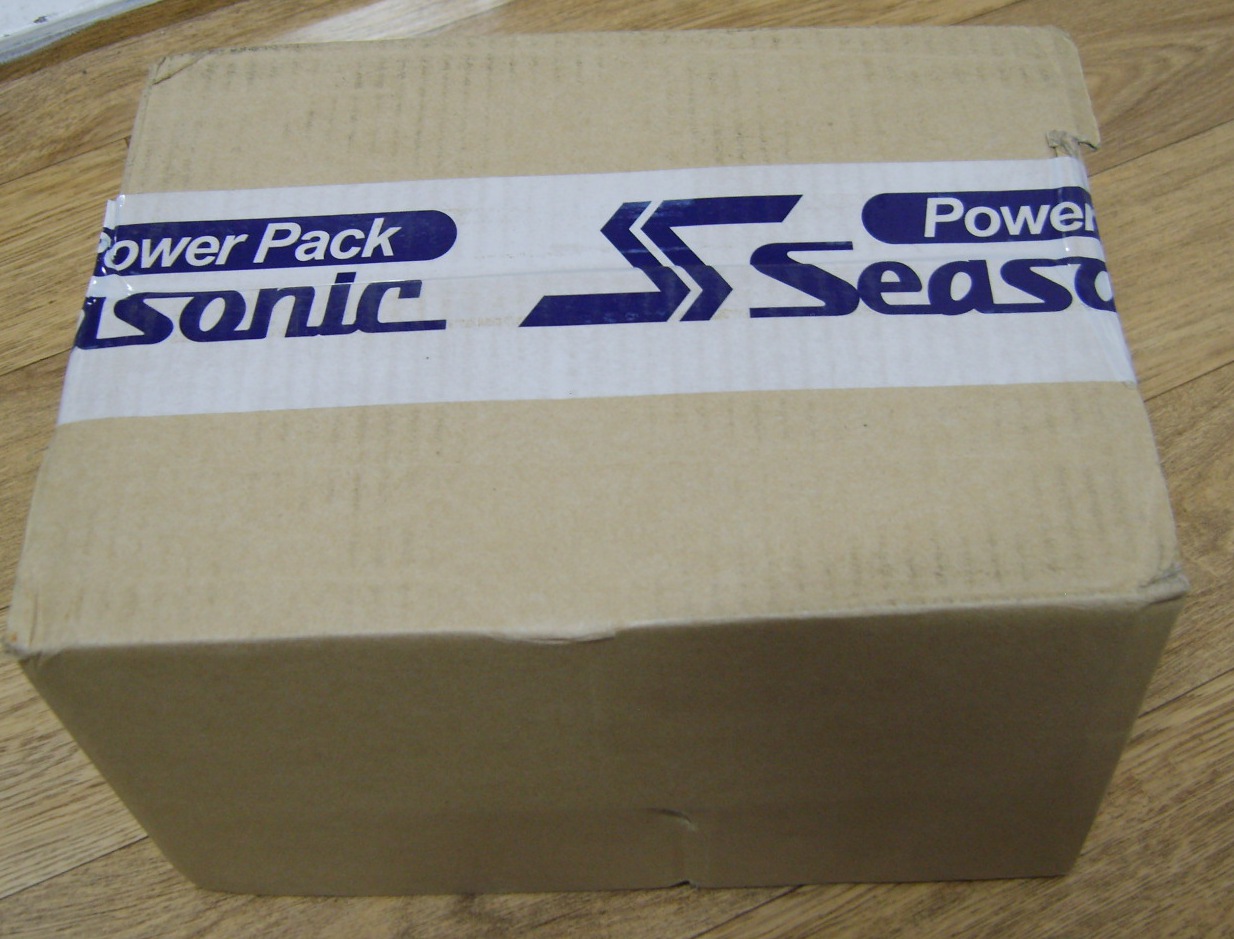

Figure 2: 택배 도착 후 박스 상태
|
|
|
|
Figure 3: ANDYSON이 들어 있는 톡특한 디자인의 박스
|
|
|
|

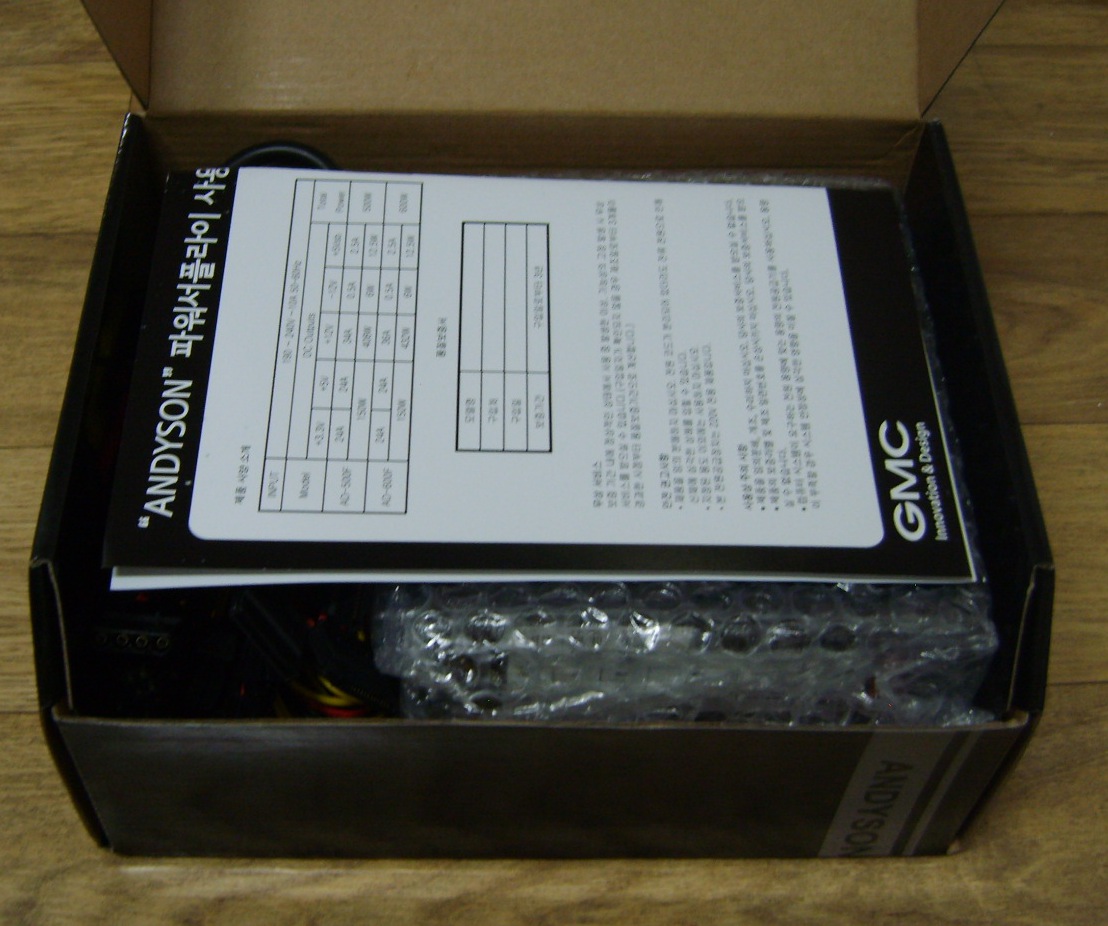

Figure 4: 처음에 바로 보이는 메뉴얼
|
|
|
|
Figure 5: 앤디슨 파워서플라이
|
|
|
|

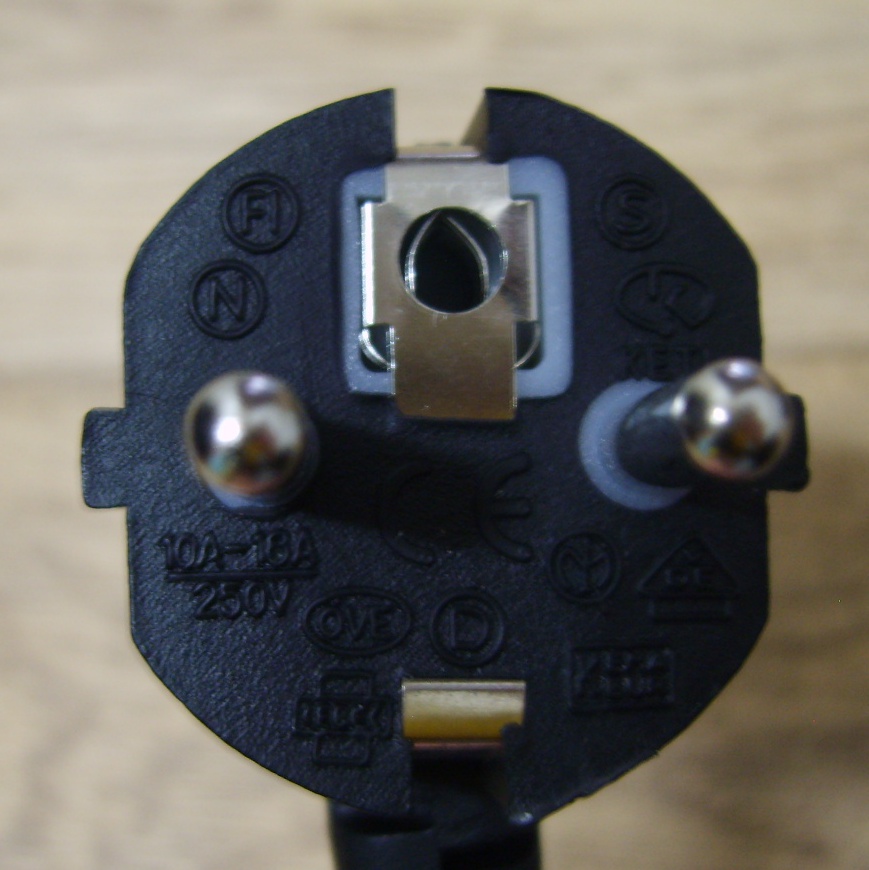

Figure 6: 전원 코드와 고정 나사 4EA
|
|
|
|
Figure 7: CE, FCC, KC 안전을 위한 인증 마크
|
2.3 케이블 길이
|
|
|

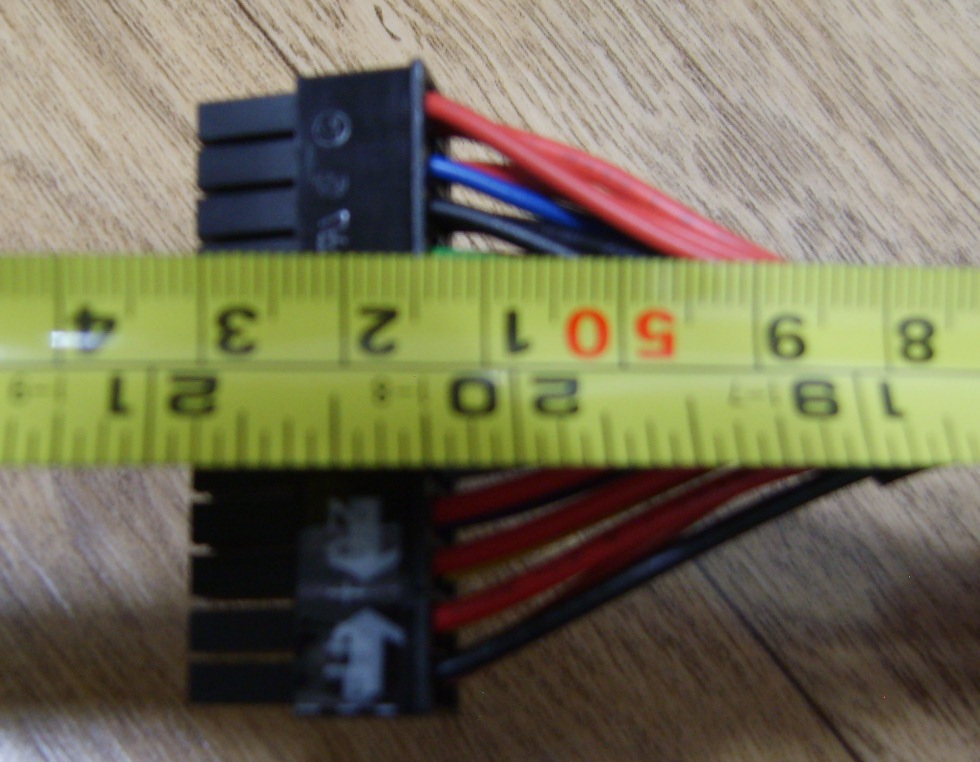

Figure 8: 24핀 메인 전원
|
|
|
|
Figure 9: 4+4핀 보조 전원
|
|
|
|
Figure 10: 6+2핀 PCI-E 전원 2EA
|
|

|
|

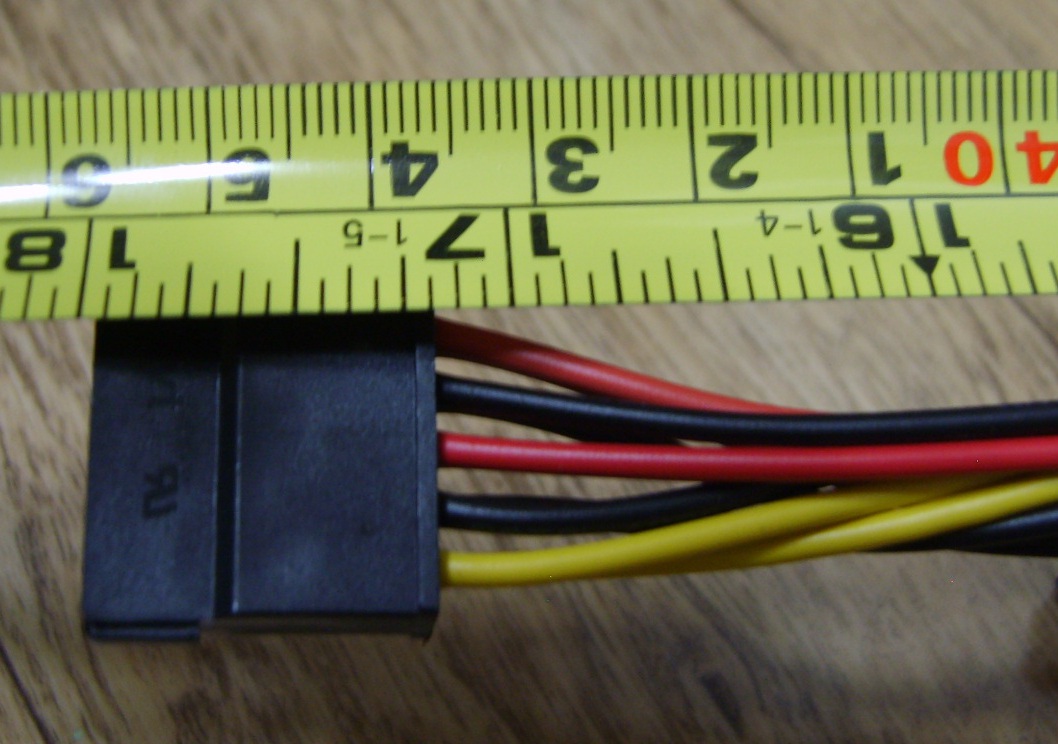

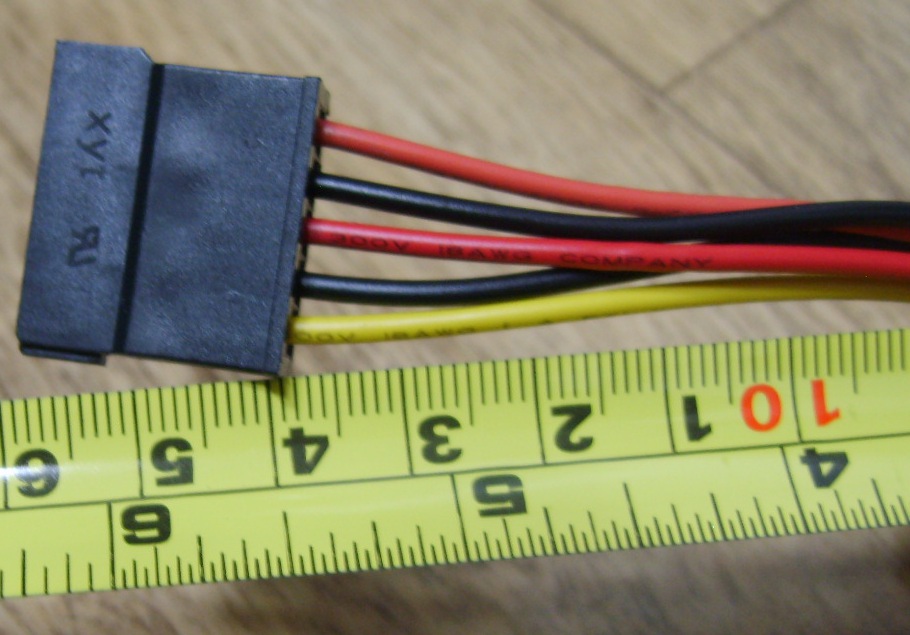

Figure 11: SATA 케이블
|
|

|
|
Figure 12: 4핀 IDE 케이블
|
2.4 내부 부품
|
|
|

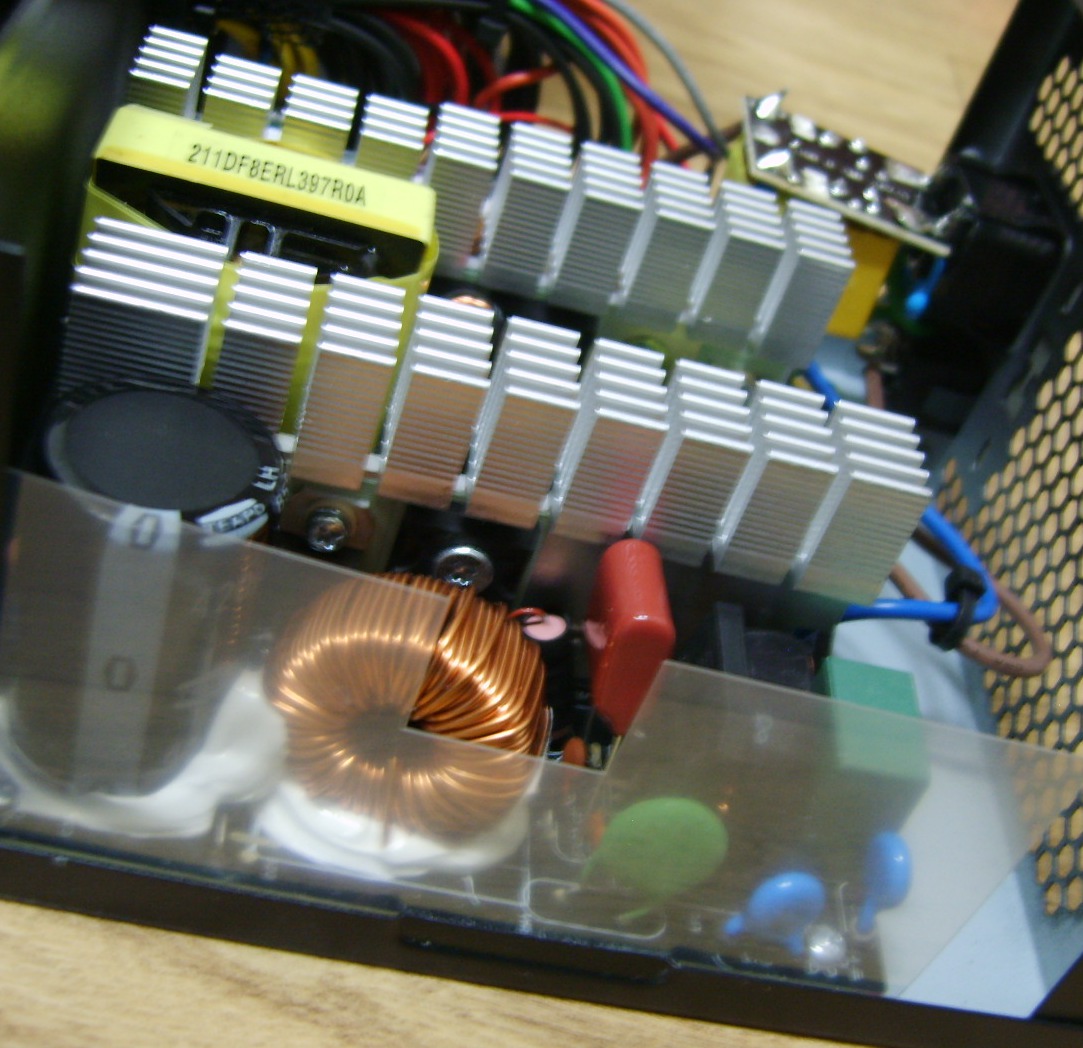

Figure 13: 고용량 콘덴서와 히트싱크, 보호필름
|
|
|
|
Figure 14: 최종 출력 콘덴서
|
420V / 270㎌ 용량의 콘덴서로 안정적이고 고효율을 낼 수 있으며, 최종 출력 콘덴서는 105도까지 견딜 수 있게 설계 되어 있다. 히트싱크는 열을 효과적으로 방출하기 위해 알루미늄으로 되어 있고, 온도센서를 부착해 자동적으로 팬을 컨트롤 할 수 있다.
|
|
|

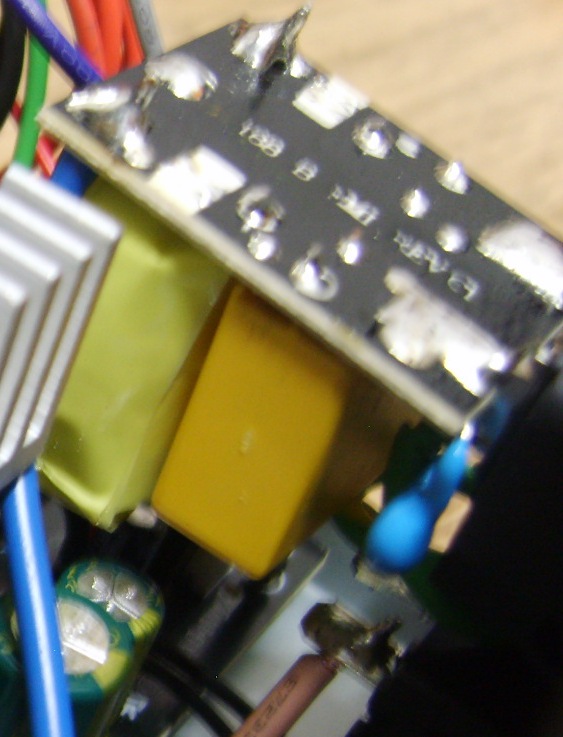

Figure 15: 내부 부품 손상 방지를 위한 EMI 필터
|
|
|
|

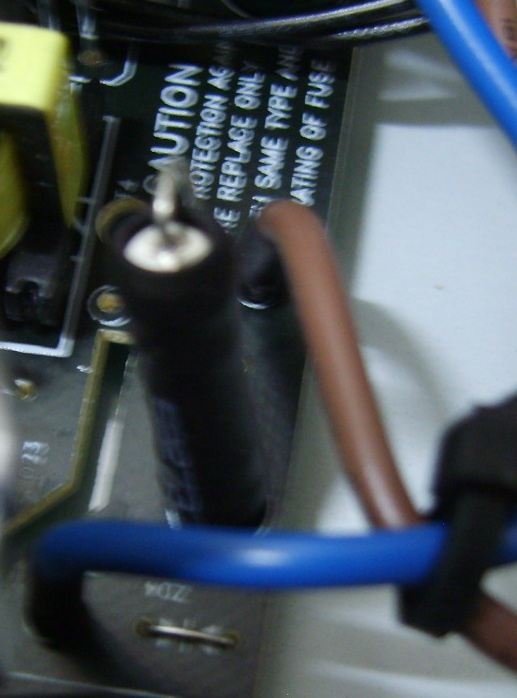

Figure 16: 과출력/과전압 방지 퓨즈
|
|
|
|
Figure 17: 전원부
|
|
|
|

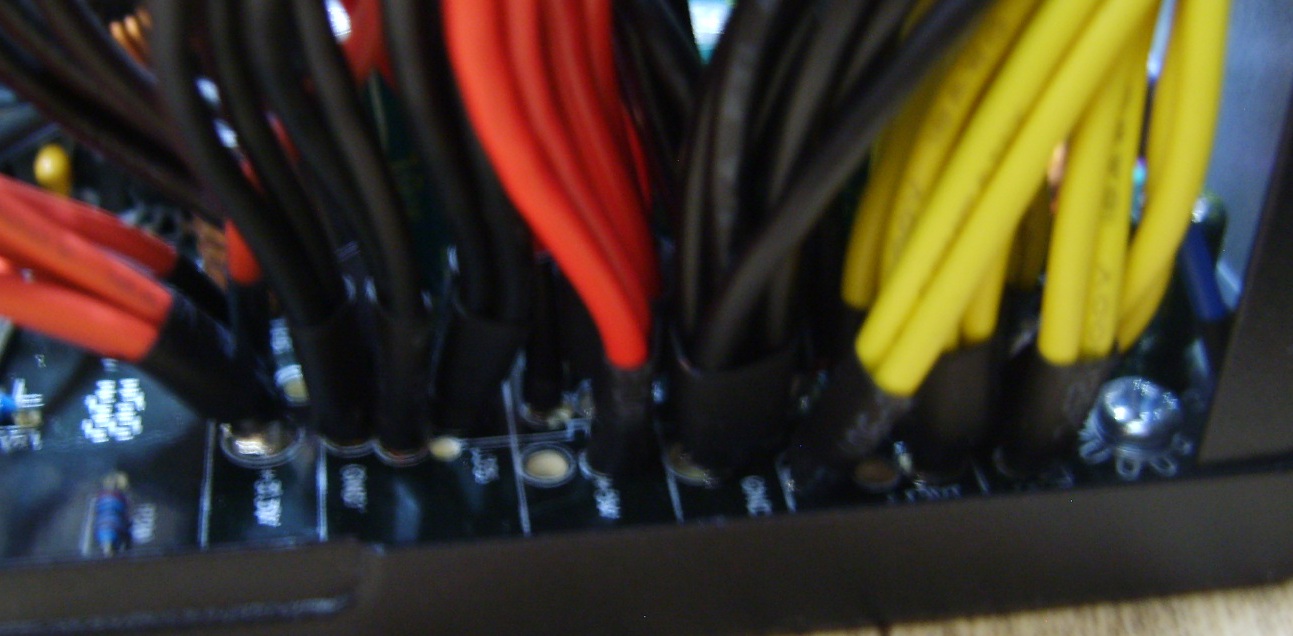

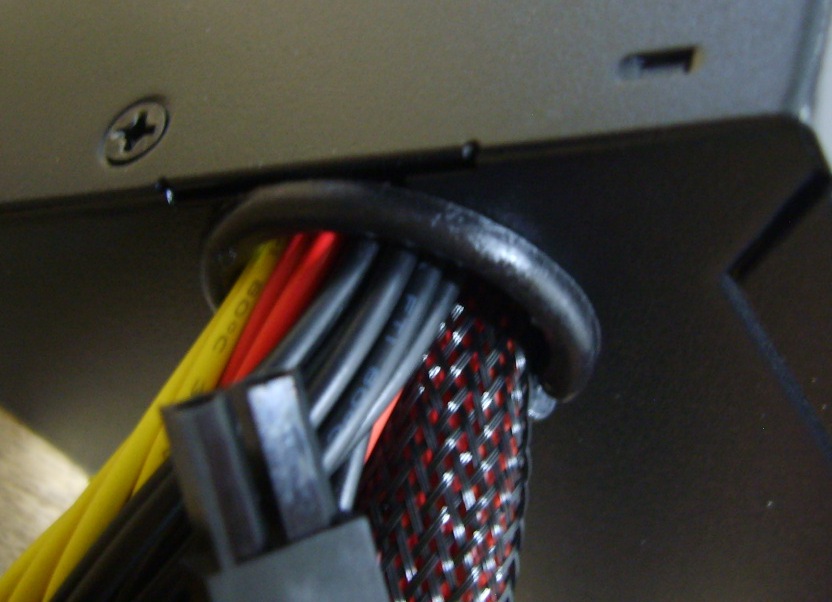

Figure 18: 깔끔한 고무 패킹
|
24핀 메인전원 케이블만 리폼 처리되어 있으며, 깔끔하게 고무 패킹으로 처리되어 있다.
3. 제품 테스트
3.1 소비 전력 및 역률 그리고 OCCT
Table 1: 테스트 사양
|
|
|
M/B
|
ASUS M4A88TD-M
|
|
CPU
|
AMD Athlone X2 255
|
|
VGA
|
내장 Radeon HD4250
|
|
HDD
|
WD 640GB + 1TB, 삼성 160GB(IDE)
|
|
ODD
|
삼성 DVD±RW 콤보
|
|
3.1.1 아이들(Idle)
|
|
|

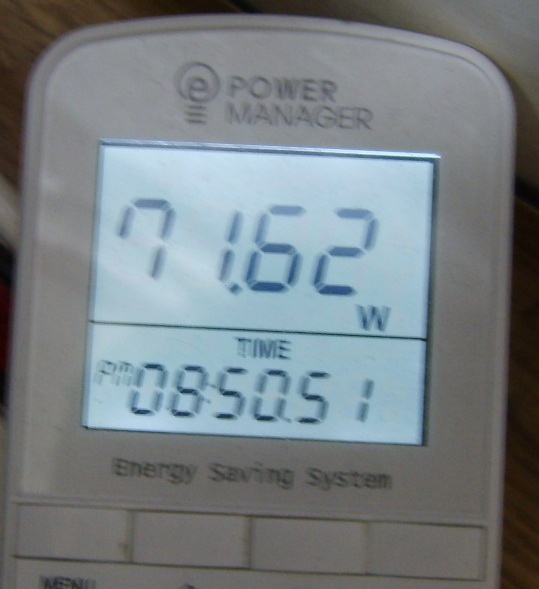

Figure 19: 아이들
|
|
|
|

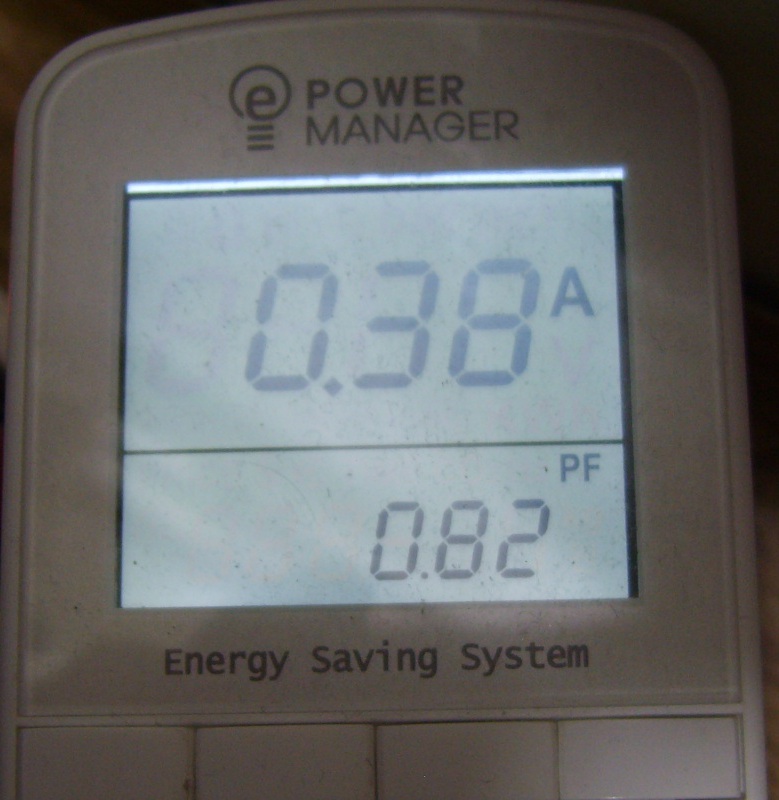

Figure 20: 아이들 역률
|
3.1.2 풀로드(Full load)
|
|
|
Figure 21: 풀로드
|
|
|
|

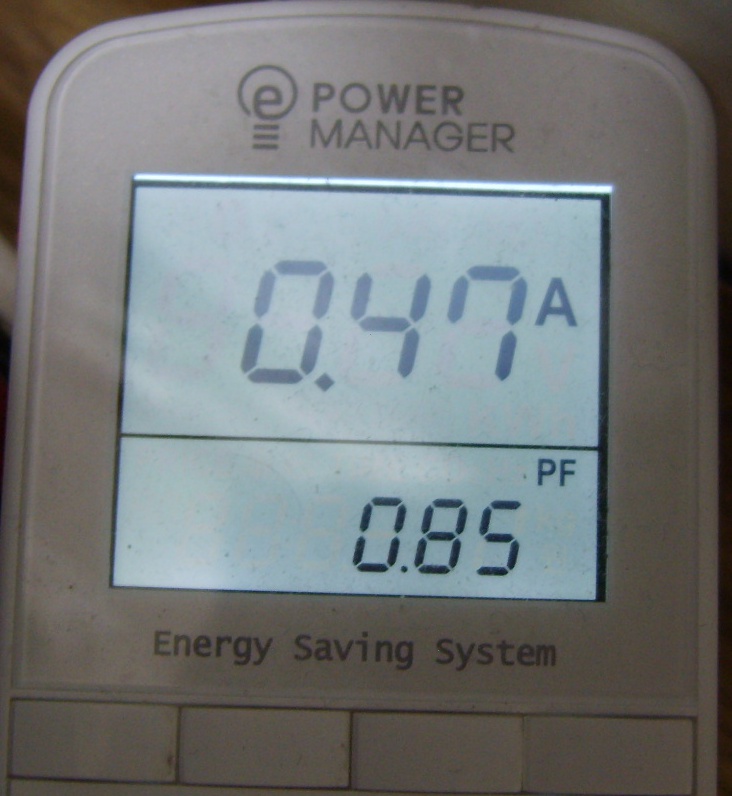

Figure 22: 풀로드 역률
|
3.1.3 OCCT 테스트
|
|
|
Figure 23: OCCT 12V
|
|
|
|

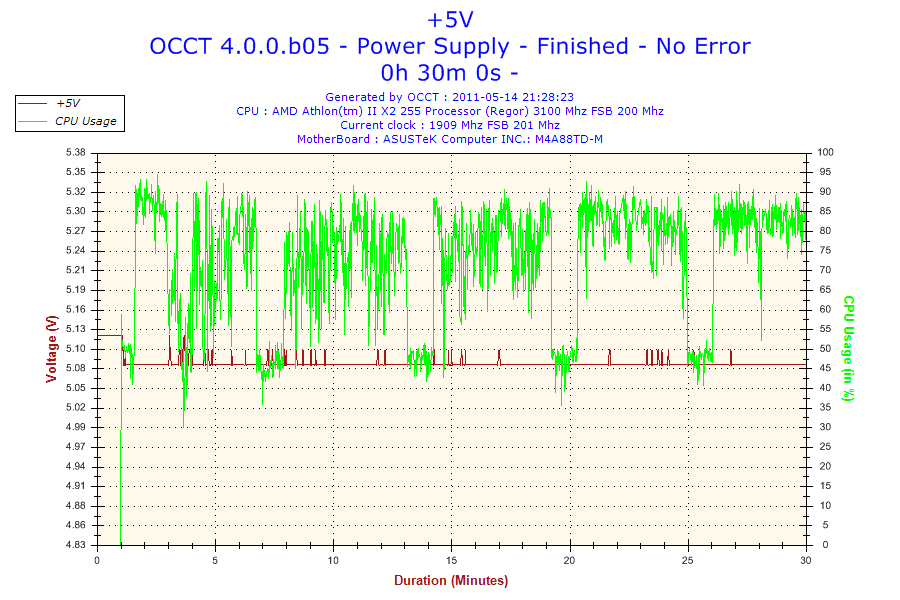

Figure 24: OCCT 5V
|
|
|
|

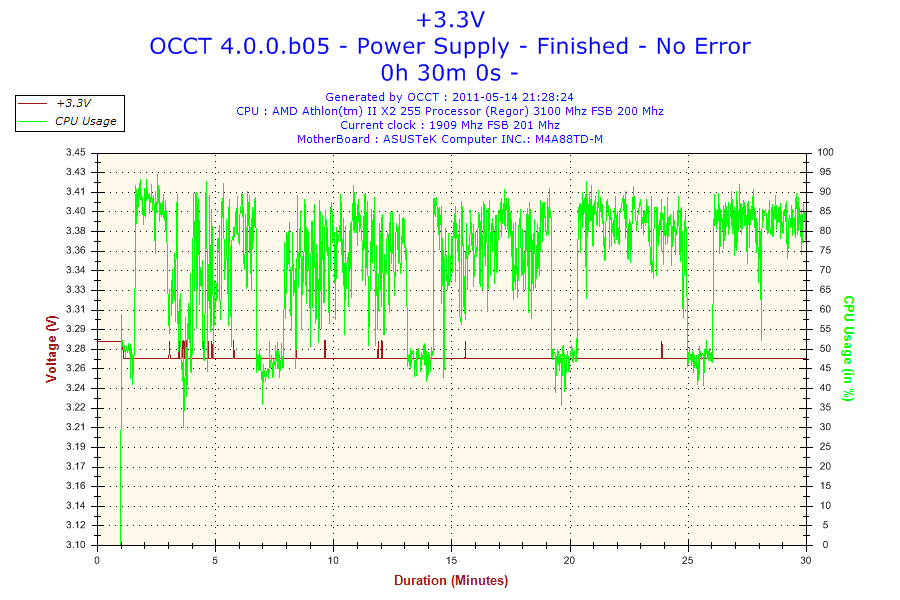

Figure 25: OCCT 3.3V
|
싱글레일의 안정적인 12.23V를 볼 수 있다. 다만, 그래픽이 내장이라 확실한 수치는 아닐지도 모르지만 참고로 보시길 바란다.
3.1.4 대기전력
|
|
|

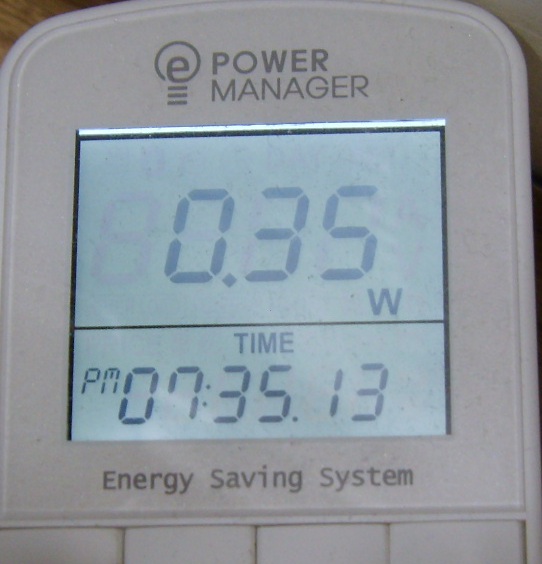

Figure 26: 파워 자체의 대기 전력
|
|
|
|
Figure 27: 시스템에 장착 후 대기 전력
|
그린IC 칩을 장착한 파워 중에 대기전력이 1미만이 되지 않는 것이 많은 가운데 ANDYSON은 파워자체로는 0.28~0.33W를 소비하고 시스템에 장착 후 대기전력은 0.95~1.05W를 소비하고 있다.
4. 결론
4.1 장점
1. 중 · 저가의 가격
2. 대기전력이 0.28~1.05W를 소비
3. SATA 케이블을 6EA 지원
4. 20+4핀 메인전원에 4핀을 스티커로 단단히 고정
4.2 단점
1. 신경을 쓰고 들으면 들릴만한 팬 소음
2. 4+4핀 보조전원(CPU)의 핀을 서로 고정을 시키지 못 함
