[CO2 농도를 측정해서 환기시점을 알려주는] 시오스 쿠쿠 에어와치(air watch)
|
- 1부 : 에어와치는 어떤제품? (디자인을 중심으로) -
리뷰어 : 김신의 ( myloveu00@naver.com )
|
겨울철 집에서 공부를 하다보면 금새 졸음이 오고 집중력이 떨어지는 경험을 해보았을 것이다. 졸음이 오는건 전날 무리해서 공부를 했다던지, 감기기운이 있다던지, 그날 컨디션에 따라 졸음이 오는걸 느껴본적이 있을 것이다. 이러한 컨디션외도 방안 공기가 탁하거나 온도가 너무 높거나 할 때에도 쉽게 졸음이 오는걸 느껴보았을 것이다.
이러한 여러 가지 졸음과 집중력 감소의 원인중 방안 공기를 측정해서 적절하게 환기를 시켜야하는 시점을 알려주는 흥미로운 제품이 출시되었다. 주식회사 시오스(CIOS) 에서 출시한 쿠쿠 에어와치라는 제품으로 CO2 농도측정센서가 탑재되어 방안의 CO2 농도가 일정수준에 이르면 경보를 하여 환기를 하도록 도움을 주는 것이다.
|
|
■ 개발기간
|
연 도
|
비 고
|
|
2001-2004
|
문헌수집 및 CO2 가스 탐지를 위한 원천기술 개발
|
|
2005
|
CO2 센서 신호처리 및 회로 설계 완성
|
|
2006
|
CIOS 설립
|
|
2007
|
CO2 계측 모듈 개발 완료
|
|
2009
|
중저가 범용 계측기기 개발 연구
|
|
2011
|
쿠쿠 에어와치 출시
|
▲ 10년 연구의 결과
쿠쿠 에어와치는 양산형 시제품으로 출시되기 까지 개발기간이 무려 10년의 기간이 걸린 제품이다. 제조사인 시오스는 KAIST 연구진이 주축이 되어 설립한 벤처기업으로 CO2 측정센서 관련 원천기술을 보유하고 있고 관련특허 뿐만아니라 환경부로부터 신기술인증(환경부문)을 획득했다.
▲ 특허와 신기술인증을 획득
■ CO2 측정센서 ( CVC-2001 )
에어와치에는 CVC-2001이라는 CO2 측정센서가 탑재되어 있다. 센서의 스펙은 아래와 같다.

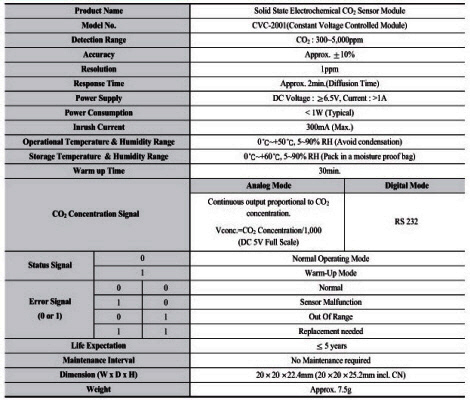

▲ CVC-2001 스펙
CVC-2001 센서의 스펙을 살펴보면 최소 300에서 최대 5000ppm까지 CO2 농도를 측정할 수 있는 것을 확인할 수 있다.

▲ CVC-2001 센서 모듈
크기가 상당히 작고 전력소모도 1W 이하로 작아서 에어와치 외에도 소형 화재경보기 등 다양한 곳에서 활용될 수 있을 것으로 예상된다.
■ 작동원리
에어와치 작동원리는 본체에 탭재된 회로와 CVC-2001 센서(=CO2 측정센서)가 공기 중의 이산화탄소와 선택적으로 반응하는 고체 이온 전도체를 이용해서, 전기화학반응으로 발생하는 전위차를 이산화탄소 농도(ppm)로 환산해서 실내의 이산화탄소(CO2) 농도를 측정하여 환기시점을 알려주는 것이다.
|
체험리뷰에 사용된 제품은 홈(Home) 버전으로 220V 플러그가 내장된 제품이다.
■ 구성물품

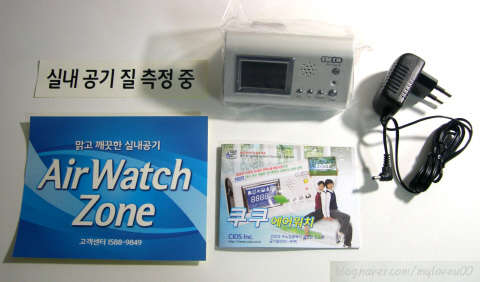

▲ 구성물품
|
에어와치의 구성물품은 본체와 어뎁터, 설명서(국문) 1부, 스티커 2매로 구성되어 있다. 스티커는 PC방 등 환기가 필요한 곳에서 에어와치를 사용시 매장 환경개선에 관심을 가진 업체라는 것을 알리는 용도로 사용가능 할 것 같다.
|

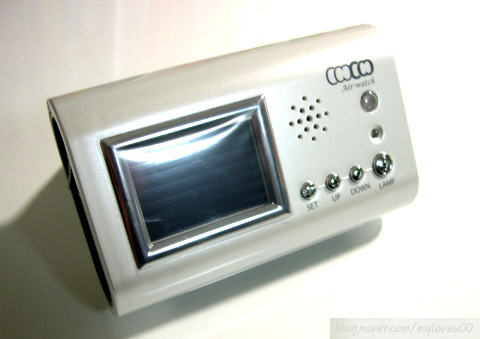

■ 에어와치의 디자인

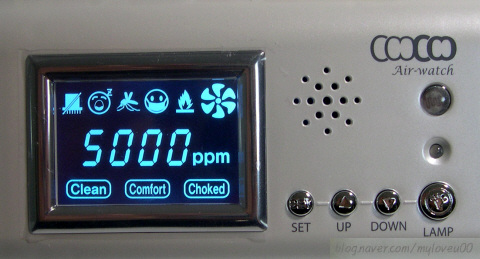

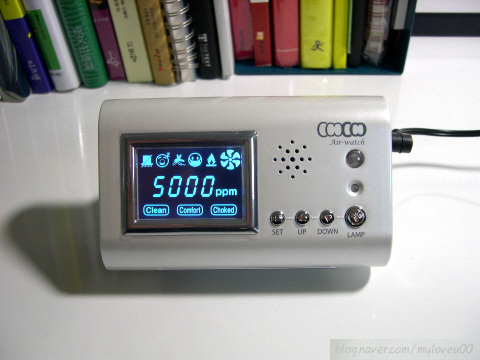

▲ 전면에는 액정화면과 각종 설정버튼이 위치
|
에어와치의 전면에는 공기출입구, 조도센서, 전원/ 측정준비 램프, 기능버튼이 배치되어 있다. 조도센서는 하단부에 부착된 'LED 알림등'이 조절되는데 사용된다. 그밖에 기능버튼들은 램프 on/off , 경보기준 설정 등에 사용된다.
|

▲ 뒷면에는 전원플러그가 내장
|
에어와치의 뒷면에는 220V 전원플러그가 배치되어 있다. 플러그는 홈버전에만 내장되어 있고 오피스 버전인 벽면부착형 제품에는 포함되지 않는다. 전원플러그에는 고무재질의 커버가 있어 탁상용으로 사용시에는 결합하여 지지대로 사용이 가능하도록 제작되어 있다.
|

▲ 측면에는 전원버튼과 어뎁터 연결단자가 위치
|
측면에는 전원스위치와 어뎁터 연결단자가 위치하고 있다. 어뎁터 연결단자는 탁상용으로 사용시에 구성물품으로 기본제공되는 어뎁터 연결시 사용된다.
|

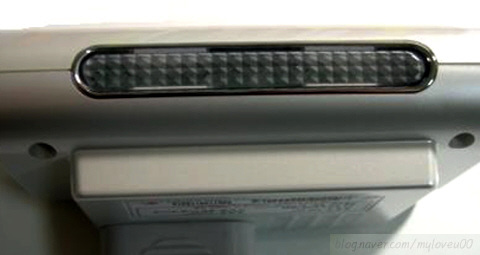

▲ LED 알림등
|
밑면에는 LED 알림등이 배치되어 있어 어두운 곳에서도 쉽게 식별이 가능하고 가정에서는 취침등으로 활용도 가능하다.
|
■ 액정화면 상태표시

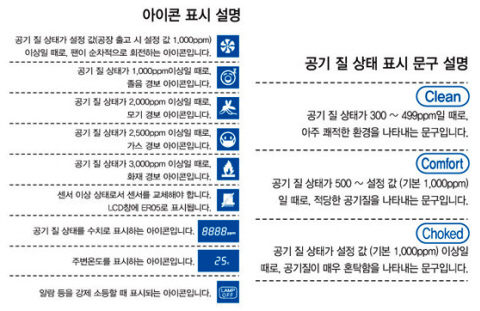

▲ 상태표시 아이콘
|

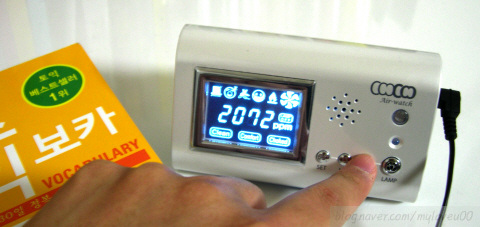

액정화면에서 CO2양을 확인할 수 있는 표시가 다양한 아이콘으로 알기 쉽게 표시된다. 사용자는 공기질에 따라 달라지는 아이콘을 확인하고 적절히 환기만 시켜주면 된다.
* 홈 버전에서는 온도측정 기능은 지원하지 않는다.
|
|
지금까지 CO2 측정기인 쿠쿠 에어와치의 작동원리와 디자인에 대하여 살펴보았다. 에어와치는 KAIST 연구진에 의해서 개발된 CO2 측정센서 기술을 활용하여 공기중의 이산화탄소의 양을 측정하여 환기시점을 알려준다는 흥미로운 제품임이 틀림없다.
에어와치는 가정용 모델 외에도 학교용, 사무실용, 자동차용 등 다양한 용도로 기능을 추가한 제품이 출시되어 있다. 체험리뷰를 작성하며 살펴보니 에어와치의 작동방법이 쉬워서 누구나 쉽게 사용이 가능할 듯 하고 액정화면을 통해 보여주는 상태표시도 아이콘과 LED 불빛으로 다양하게 표시해주어 적절한 환기시점에 대한 식별이 용이하였다. 디자인이나 재질감이 특별히 눈에 띄거나 하는 세련된 디자인은 아니라고 평가되지만, 사용 편의성에 초점을 맞추고 전면에 기능버튼과 표시창을 전면에 배치하고 탁상용으로의 사용을 고려해서 뒷 부분에 전원플러그를 내장하고 플러그 덥개를 제공하는 것은 좋은 점수를 줄 만하다.
이상으로 에어와치의 디자인에 대하여 집중적으로 살펴본 1부를 마치고 2부에서는 에어와치를 수일간 실제 작동해보고 사용결과 어떠한 효과가 있는지 살펴보도록 하겠다☆
|
