EVGA 750 BQ 80PLUS BRONZE 사용기


타락천사 NO.1

조회 : 256
작성일 : 2018/04/12 22:35
간편 URL : http://www.bodnara.co.kr/bbs/bbs.html?D=20&num=134223
트위터    페이스북


첨부사진 1.클릭시 확대됩니다.





이번에 소개할 제품은 EVGA 750 BQ 80PLUS BRONZE로 현재 다나와 최저가는 113,000원으로 나와 있습니다.



EVGA라고 하면 그래픽 카드가 가장 먼저 떠오르는데, 그래픽 카드로 유명한 EVGA에서 VGA 뿐만 아니라 고급스럽고 다양한 파워 서플라이 제품들도 보유하고 있다는 사실을 뒤늦게 깨달았네요.


EVGA 750 BQ 80PLUS BRONZE는 제품명에서도 알 수 있듯이 정격 750W에 80PLUS 브론즈 인증 제품입니다. 12V 가용량 744W에 BRONZE 인증으로 고급 제품으로 전체 사이즈가 140 x 150 x 86mm으로 전형적인 ATX 파워보다 좀더 큰 편입니다.



내부엔  OVP - UVP - OCP - OPP - SCP 5중 보호 회로를 탑재하고 있으며, 테플론 나노 스틸 베어링 구조의 140mm 팬이 장착되어 있습니다.



세미 모듈러 타입의 파워로 메인보드 주 전원 커넥터는 20+4핀, 보조 전원 커넥터는 4+4핀, PCI-E 커넥터는 6+2핀 & 6핀이 달려 있고, 모듈러 케이블로는 4+4핀 보조 전원 커넥터가 달린 1개의이블, SATA 커넥터 각각 3개가 달린 3개의 케이블, 각각 6+2핀 & 6핀이 달려 있는 2개의 PCI-E 케이블, FDD - IDE 3개가 달린 IDE 커넥터 케이블과 IDE 커넥터 2개가 달린 케이블을 기본 제공합니다.

파워에 기본적으로 연결되어 있는 주 전원 커넥터, 보조 전원 커넥터, PCI-E 커넥터 전부 슬리빙 처리되어 있고, 내부엔 액티브 PFC가 탑재되어 있어 역률을 99% 방지하며, 80PLUS 브론즈 인증을 받은 제품으로 무상보증기간은 5년으로 굉장히 넉넉한 보장 기간을 자랑합니다.



아래 사진은 제품이 배송되어 온 상태입니다. 에어캡 완충재를 여러 겹 둘러서 안전하게 도착하였습니다.

1523537060_0cbbe744b39740fe858df2753e388

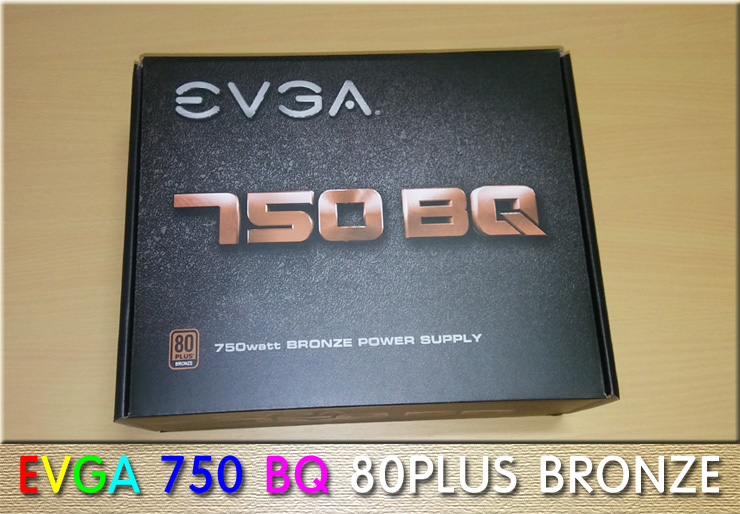

제품 박스는 기본적으로 검정색 배경으로 되어 있으며, 투명한 비닐로 밀봉 처리되어 있네요.



제품 박스의 전면 상단엔 EVGA 로고가 하단 쪽엔 80PLUS 브론즈 인증 로고가 보이네요.

1523537072_3c6b76915a3d7aec57e2b96a6e826

후면에 제품의 특징, 케이블 종류와 숫자 등이 영어 등의 언어로 빼곡하게 기재되어 있고, 하단 쪽엔 제품의 주요 특징에 해당하는 울트라-콰이어트 140mm TNB 팬, 일본산 메인 커패시터, 모듈러 디자인, DC to DC 컨버터 디자인, 슬리브 케이블이 그림과 함께 표시되어 있습니다.

그 아랫쪽으로는 EVGA의 홈페이지 주소, 회사 주소, 각종 인증 마크가 표기되어 있네요. EVGA 제품의 국내 공식 유통사는 A/S가 좋기로 정평이 나 있는 이엠텍입니다.



측면 한 가운데엔 봉인씰이 붙어 있으며, 좌측편에 P/N, UPC, EAN, S/N 넘버가 기재된 스티커가 부착되어 있습니다. 좌측면엔 출력 효율 그래프 표시가 보이며, 그 아래로 출력 상세 표가 기재되어 있습니다. EVGA 750 BQ는 +12V 싱글레일 출력 제품으로 12V 가용량이 744W이며, 100~240V 환경에서 모두 사용할 수 있는 프리볼트 제품입니다.

우측면엔 제품명, 모델명, 상호명, A/S 문의처(이엠텍), 정격 입출력 표시, KC 인증 번호, 안전인증번호, 이엠텍 홈페이지 주소가 표기된 검정 스티커가 부착되어 있네요.

1523537110_3b9f701bb1165912922daf30dae59



제품 박스를 개봉해보면, 파워 제품 본체와 전원 케이블, 모듈러 케이블, 제품 설명서가 동봉되어있음을 알 수 있습니다.

1523537120_49c16453e0733ecf7ef79460afce9

우선 설명서를 살펴보면, 소개 - 안전 정보 - 특징 - 설치 - Q&A - EVGA 650BQ, 750BQ, 850BQ의 특징 순서로 설명이 영어 등의 언어로 나와 있습니다. 아쉽지만 한글은 지원하지 않네요.



그리고, 고급 제품답게 벨크로 타이 형식의 케이블 타이 4개를 기본 제공하고 있습니다.

1523537127_053bc0cf3f5faa214a790e70e76dc

파워 고정용 나사 4개 역시 기본 제공하고 있으며, 파워를 실제 시스템과 연결하지 않고서도 주 전원 커넥터에 접지하여 파워 서플라이의 정상 작동 여부를 확인할 수 있는 커넥터를 제공하는 점이 인상적이네요~



전원 케이블의 전체 길이는 약 180cm로 굉장히 넉넉한 편이며, 전원 코드 쪽에는 KC 인증마크와 함께 16A, 250V라고 표기되어 있으며, 파워와 연결하는 단자 쪽에는 10A, 250V라고 표기되어 있습니다.

1523537136_c01a2a69da3bad68753c0494463b1



사타 커넥터 케이블은 총 3개를 제공하며 각각 3개의 커넥터가 달려 있습니다. 총 길이는 약 84cm 정도입니다.

1523537152_6b06706af809b39c3d179a9a2bab2

PERIF라고 표기되어 있는 IDE 커넥터는 총 2개를 제공하며, 하나는 IDE 커넥터 3개 + FDD 커넥터 1개가 달려 있으며, 다른 하나는 IDE 커넥터 2개가 달려 있고, 각각의 길이는 약 101cm, 72cm 정도입니다.



파워는 에어캡으로 된 개별 포장이 되어 있고, 세미 모듈러 타입으로서 주 전원, 보조 전원, PCI-E 커넥터가 각각 슬리빙 처리되어 달려 있습니다.

외부는 전체적으로 블랙 도장 처리되어 있는데, 독특한 형태의 질감으로 되어 있네요.

상단 쪽엔 제품명, 모델명, 상호명, 정격 입출력 표시와 각종 인증 번호 등이 기재된 스티커가 부착되어 있는 모습이 보이고,

1523537164_057914d5bf1866cd64333a2f2e52d

바닥 쪽엔 140mm 팬이 달려 있는게 보이네요. 일반적인 나사가 아닌 육각 렌치를 이용하여 내부를 분리하는 구조로 되어 있습니다. 가로 형태의 격자가 들어간 팬 그릴이 적용되어 있고, 우측 하단쪽에 워런티 - 제품 봉인 스티커가 부착되어 있는데, 함부로 떼어내거나 손상시킬 경우 무상 보증을 받지 못하게 되니 주의가 필요합니다.



제품의 측면엔 입출력 상세 스펙 표가 기재된 모습이 보이네요. 각종 인증마크와 80PLUS 브론즈 인증 마크도 보입니다.

후면 쪽엔 벌집 모양으로 타공된 에어홀이 형성되어 있어 내부에서 발생한 열기를 효율좋게 배출할 수 있습니다. 기본 3개의 커넥터가 달려 잇는 전면 쪽엔 모듈러 커넥터를 꽂을 수 있는 각종 연결 단자가 보이네요. IDE 2개, PCI-E 2개, SATA 3개, 보조 전원 1개의 커넥터를 장착하여 사용할 수 있겠습니다.

1523537173_8d8e8ebc3527aa0c6bd8d7575c0ec

메인보드 주 전원 커넥터는 20+4핀으로 쉴드 처리가 되어 있고, 4+4핀 보조 전원 커넥터와 6+2핀 & 6핀으로 된 PCI-E 커넥터 모두 쉴드 처리되어 있네요.



EVGA 750 BQ 80PLUS BRONZE는 액티브 PFC를 적용하여 99% 역률을 방지하며, DC to DC 컨버터 구조로 강력한 출력을 전달할 수 있고, 내부에 105℃ 짜리 470㎌ 400VDC 고급 일본산 메인 커패시터를 탑재하였습니다.

1523537187_236f4b26f5f7be39c0e4efcf5033f

또한  OVP - UVP - OCP - OPP - SCP 보호 회로를 탑재하고 있으며(OVP (Over Voltage Protection), UVP (Under Voltage Protection), OCP (Over Current Protection), OPP (Over Power Protection), and SCP (Short Circuit Protection)), 팬의 경우 140mm 팬이 장착되어 있는데, 일반적으로 파워 서플라이에 들어가는 팬 베어링의 종류에는 보급형 파워엔 주로 슬리브 베어링 제품이 들어가는 편이고, 고급형 파워에선 볼 베어링 또는 유체 베어링 팬이 사용되는데, EVGA 750 BQ 80PLUS BRONZE 제품의 경우엔 Teflon Nano-Steel Bearing이 들어가는 점이 독특합니다.



EVGA의 새로운 쿨링팬에 적용된 테플론 나노 베어링은 금속 구체를 사용하는 볼 베어링이나 구동축에 오일을 삽입한 유체 베어링 방식과는 다르게 구동축에 마찰을 발생시키는 어떤 물질도 없이 오로지 높은 공기압으로만 회전하여 놀랍도록 낮은 소음과 한층 더 길어진 수명을 자랑한다고 합니다. Quiet and Intelligent Auto Fan for near-silent operation 라는 제품의 특징 답게, 실제로 파워를 구동했을 적에 지금까지 접했었던 파워 제품 중에서 팬 소음이 가장 적은 편이었습니다.



다음으로 파워서플라이 테스터를 이용하여 각 커넥터의 전압값을 측정해보겠습니다~

전압변동률 표로 ±5% 이내가 정상 허용 범위입니다.


1523537211_7182ee2b98f7b3d2d09146d646b1b

주 전원과 보조 전원, PCI-E, SATA, FDD, IDE 각각의 커넥터를 개별적으로 연결하였을 때와 전부 연결하였을 때 모두 안정적인 전압값이 정상적으로 측정되는 것을 확인하였습니다.



주 전원 접지 커넥터를 이용하면 파워를 시스템에 연결하지 않고서도 정상 작동 여부를 테스트할 수 있습니다.

1523537221_4b35300cb3cbc758a7d2a05ea429f

다음으로 PC에 연결하여 메인보드 바이오스 상에서 +3.3V, +5V, +12V 전압값이 정상적으로 출력되는 것을 확인하였고,



그리고나서 OCCT 테스트를 진행해보았습니다.



[ 테스트 PC 사양 ]

CPU : Intel i5-4690

CPU 쿨러 : DEEPCOOL GAMMAXX 300 FURY BRAVOTEC

RAM : AVEXIR DDR3 PC3 12800 CL11 CORE RED 24GB

M/B : 기가바이트 G1 Sniper B6

SSD : 샌디스크 X110 128GB

HDD : Seagate 2TB Barracuda ST2000DM001 (SATA3/7200/64M) x2

      Toshiba 3TB DT01ACA300

VGA : ZOTAC GTX960 OC D5 2GB




OCCT 테스트도 간단하게 통과하였습니다. 소프트웨어인 OCCT를 이용한 경우 측정값 자체가 정확도가 떨어지므로, 단지 OCCT 테스트 통과 여부에만 중점을 두면 되겠습니다.



EVGA 750 BQ 80PLUS BRONZE는

80PLUS 브론즈 인증 제품으로 무려 5년이라는 넉넉한 무상 보증기간을 보장하고, 12V 싱글 레일을 채용하여 744W라는 압도적인 가용량을 지녔으며, 액티브 PFC가 탑재되어 있어 역률을 99% 방지하고, OVP - UVP - OCP - OPP - SCP 보호 회로를 탑재하여 보다 안전하게 사용할 수 있습니다. 세미 모듈러 타입으로서 기본적으로 주 전원, 보조 전원, PCI-E 커넥터가 파워에 달려 있고, 모듈러 케이블로 사타 커넥터 3개가 달린 3개의 케이블, PCI-E(VGA) 6+2핀 & 6핀이 달린 2개의 커넥터, IDE 3개 + FDD 1개, IDE 커넥터 2개가 달린 케이블을 제공하여 하드웨어 확장성이 무척이나 뛰어난 제품이라고 생각됩니다. 105℃ 짜리 470㎌ 400VDC 고급 일본산 메인 커패시터를 탑재하였고, Teflon Nano-Steel Bearing이라는 새로운 방식의 베어링 팬이 들어갔는데, OCCT 테스트 때는 물론이고, 게임 실행중에도 굉장히 정숙하더군요. 케이스 팬 소음이 강한 편도 아닌데, 케이스 팬 소음에 묻혀서 파워 팬 돌아가는 소리는 전혀 들리지가 않아서 팬 구동 상태를 보고나서야 팬이 제대로 잘 돌아가고 있구나 라고 새삼스레 깨달았습니다~^^;

그래픽 카드로 유명한 EVGA에서 출시한 고급 파워 제품으로 특히 A/S에서 정평이 나있는 이엠텍에서 정식 유통과 A/S를 담당하고 있어서 더욱 믿고 사용할 수 있는 가성비 좋은 고급 파워라고 생각하면서 이상으로 필드테스트를 마치겠습니다.



체험단으로 선정해주신 이엠텍에 감사드리며, 이 글을 읽어주시는 보드나라의 모든 회원분들께 감사드립니다.



[이 필드테스트는 하드웨어 배틀 필드테스트를 통해 이엠텍으로부터 해당 제품을 제공받아 작성하였습니다.]
