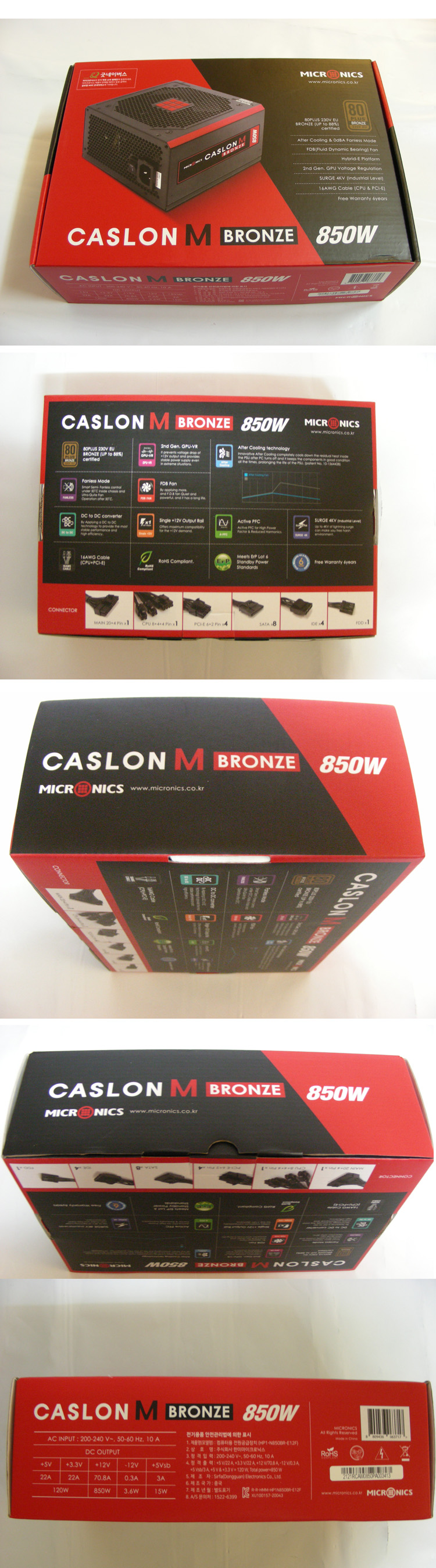

△ 배송되어 온 박스 모습을 다양한 각도로 살펴보았습니다. 국제 인증과 제품 사양에 대해 간략하고도 정확하게 표기해 주고 있습니다. CASLON은 캐슬론 이라고 발음하는군요. 캐슬론은 기존 베스트 브랜드인 클래식 시리즈 보다 약간 앞선 스펙으로 구성한 브랜드로 보시면 될 듯 합니다.
△ 개봉한 내부 모습입니다. 하단에 스티로폼으로 본체 보호를 하고 있고 오른쪽에 케이블 등 부속물 보호를 종이커버로 재차 하고 있습니다.
△ 동봉된 내용물은 본체와 전원케이블, 매뉴얼, 케이스에 연결할 나사 4개 등을 볼 수 있습니다.
△ 본체를 다양한 각도에서 살펴 보았습니다. 일견하기에 블랙의 플랫케이블과 커넥터가 이지스왑으로 된 것 사타는 커넥터가 연결하면 바로 락킹(고정) 되는 구조로 되어 풀리거나 비뚫어지거나 하지 않도록 해주는 방식인 것을 볼 수 있군요. 특이한건 본체 상단 모서리가 약간 깎은 듯 경사를 지게 했네요. 색상의 조화도 무난해 보입니다.
본체에도 간략히 스펙과 제품 특징과 장점 그리고 국제 인증 마크 등을 기재해 주고 있습니다.
△ AC 입력부 모습과 품질검증 테스트 합격 마크를 볼 수 있습니다.
AC 입력은 200-240V ~, 50~60Hz, 10A이다. ATE는 데스시점을 찾는 온도테스트 합격을 의미한다. HI-POT은 순간 고전압이 들어올 경우 테스트로 정해진 전압에서 버티는 것에 합격한 것을 말하며 BURN IN은 설정 온도에서 정해진 시간이상 BURN IN 에 견디어 최소의 불량율을 넘어서 합격한 것을 의미합니다.

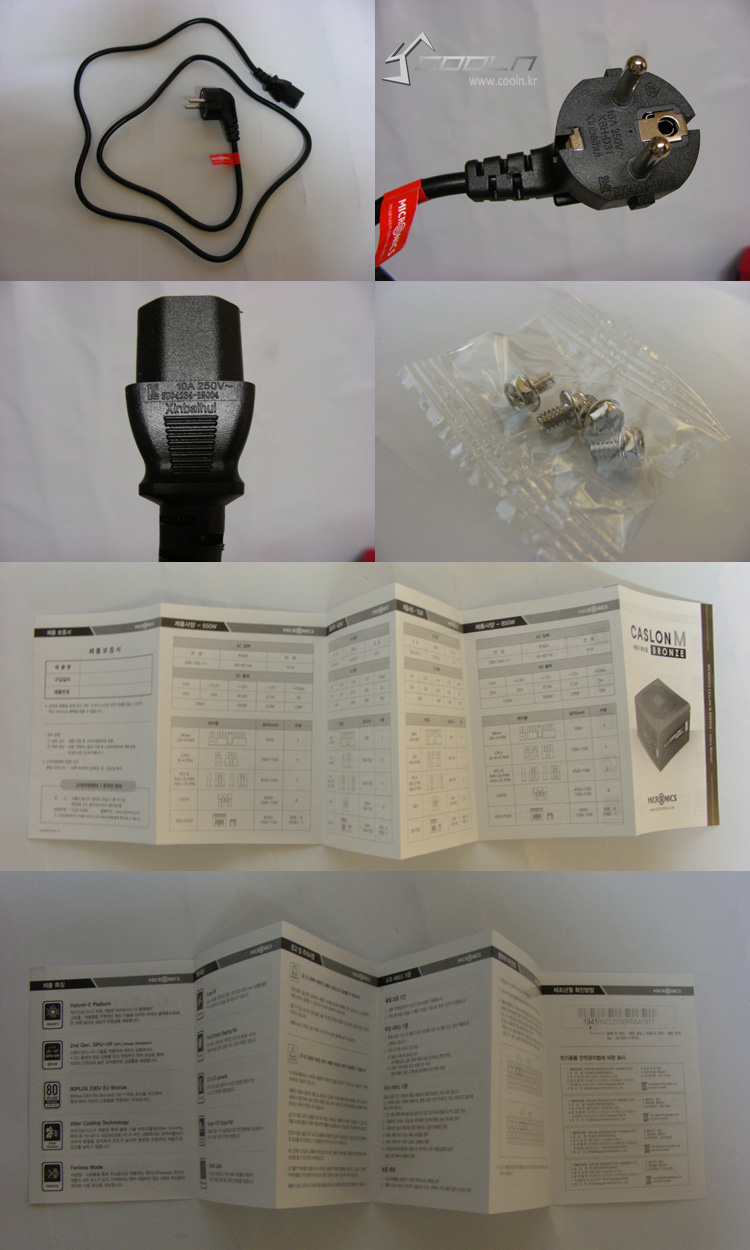

△ 전원 케이블의 길이는 140Cm 이며 KC 인증을 볼 수 있다. 중국산이기는 하지만 내부 심선의 수가 적을 우려는 없을 것으로 보입니다. 매뉴얼에는 제품보증서가 같이 기재 되어 있으며 상세한 제품 사용을 위한 설명이 기재 되어 있습니다.

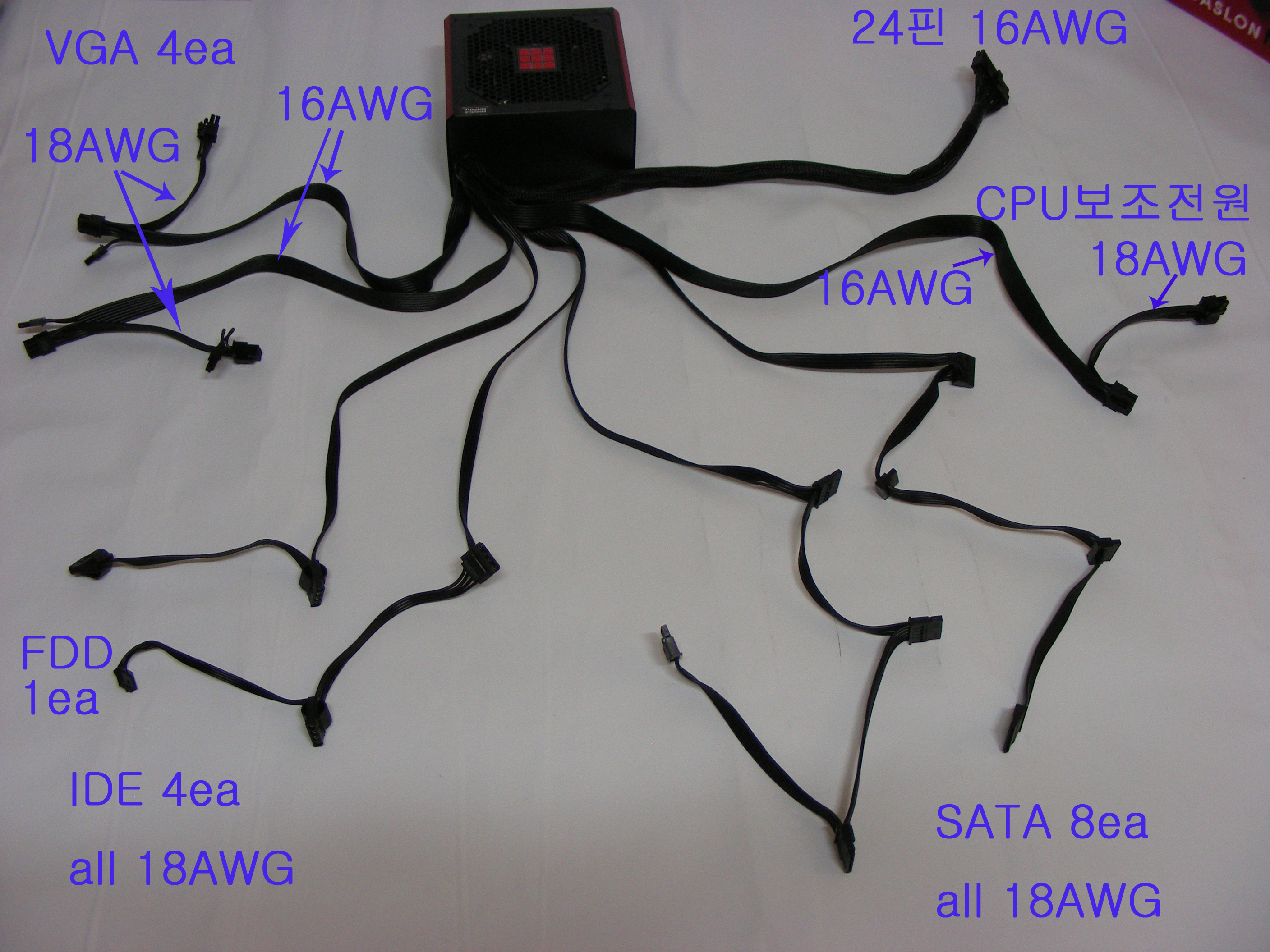

△ 전체 케이블의 모습입니다.
24핀은 53Cm 이며 20+4핀 구조로 구형 메인보드에서도 사용이 가능합니다. 16AWG 지원을 합니다.
CPU 보조전원 은 70+15Cm 이며 8핀 4+4핀 2개를 제공합니다. 상당히 길어서 조립하는데 편하더군요. 16AWG+18AWG 조합입니다.
VGA PCI-e는 48+15Cm 48+15Cm 2개 케이블에 4개 커넥터를 제공하며 16AWG+18AWG 조합입니다.
SATA 케이블은 48+15+15+15Cm 48+15+15+15Cm 2개 케이블에 8개 커넥터를 제공합니다. 모두 18AWG 입니다.
IDE +FDD 케이블은 48+15Cm 48+15+15Cm 2개 케이블에 4개 1개 커넥터를 제공합니다. 모두 18AWG 입니다.

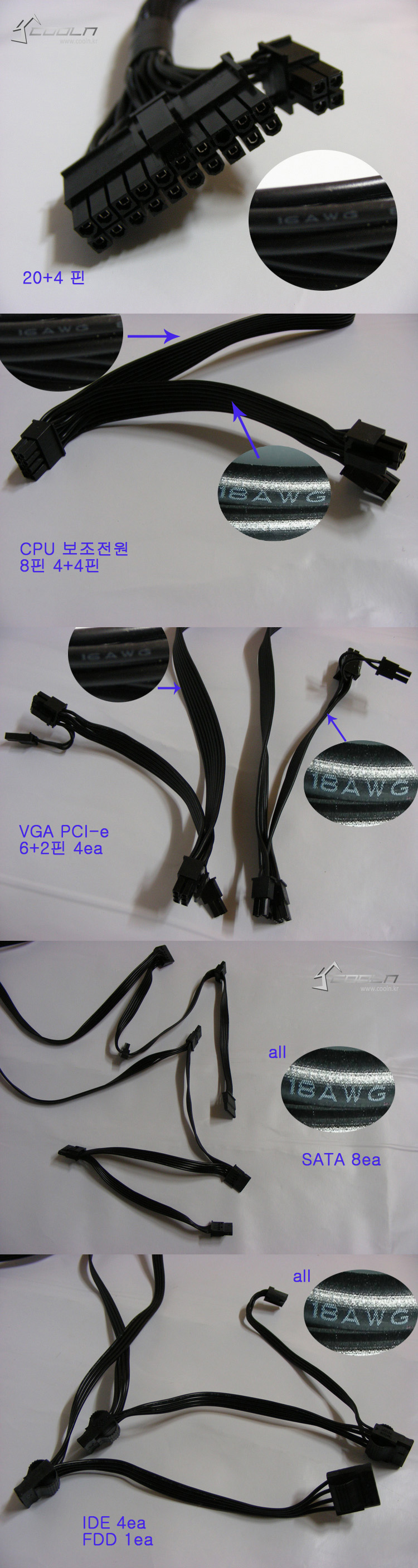

△ 전체 케이블을 각각 확대하여 살펴보았습니다. CPU보조전원 케이블이나 VGA 케이블 사용 시 16AWG 케이블을 사용하려면 첫번째 케이블의 커넥터를 이용하시면 되겠죠.^^ 참고 하시기 바랍니다.
참고로 AWG는 (American Wire Gauge, 미국 전선 규격) 이며 16AWG 사용이 내부 심선이 더 굵기 때문에 더 많은 전류량 공급 시 저항이 적어서 발열이 낮으며 최신 사양의 최고 사양의 그래픽 카드 사용 시 전력 공급이 더 안정적으로 될 수 있습니다. 타사 제품보다 유리한 장점이라고 보입니다. 전기 제품은 전선이 중요하니까요.
하드웨어 좀 더 살펴보기
△ 파워 본체 내부 모습입니다. 마이크로닉스 독자 기술 집약 차세대 하이브리드-E 플랫폼으로 주요 부품의 정렬과 냉각 구조를 알 수 있습니다.
△ EMI 전자파 차단 회로 모습입니다. 파워 자체의 전자기적 장해 방지 및 컴퓨터 케이스에 들어간 다른 부품에 전자파가 들어가는 것을 미연에 방지해 주는 기기입니다. AC 전원 입력부에서 가장 먼저 중요한 역할을 수행합니다.
△ 접지부 모습입니다. 파워서플라이가 동작하는 과정에서 발생하는 단락사고의 위험을 방지하는 역할을 해줍니다. 당연한 거겠지만 안전을 위해서 반드시 파워 외함은 접지를 해야 하겠죠.

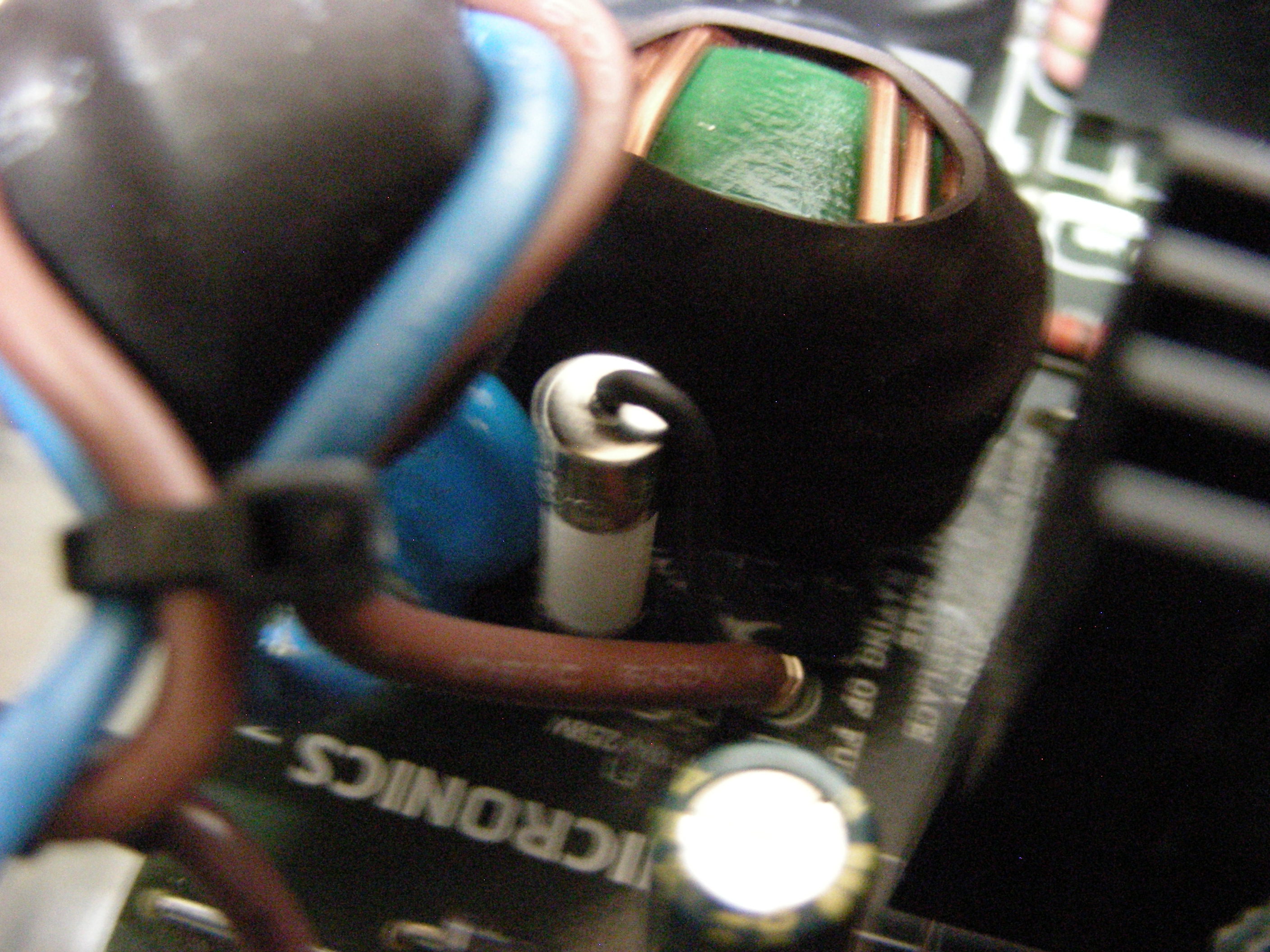

△ 퓨즈의 모습입니다. 고정형이며 교체는 안될 것으로 보입니다. EMI와 더불어 과전류에 의한 파워 서플라이 내부 부품들을 보호하는 역할을 해줍니다.

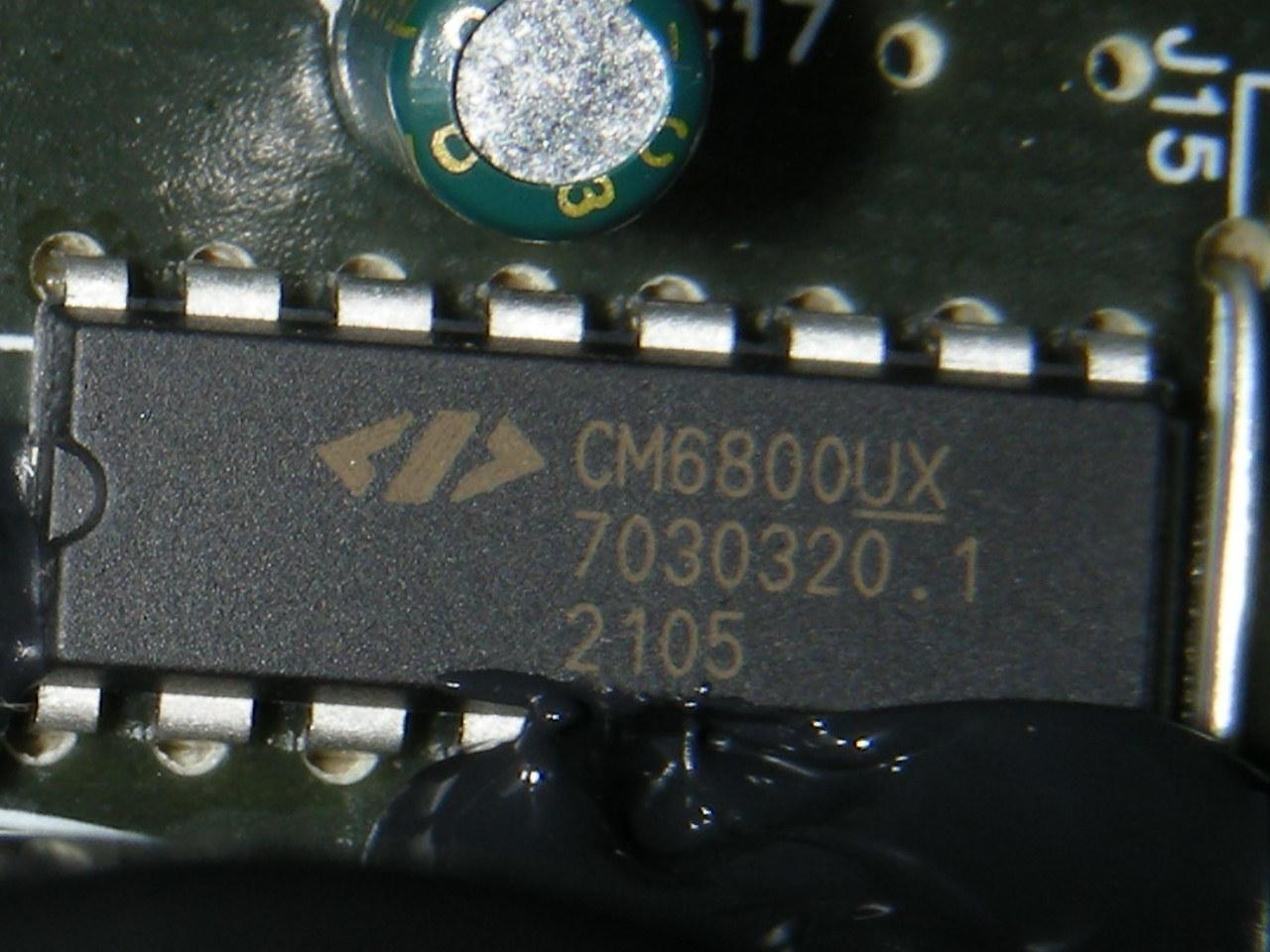

△ 정류콘덴서 전단에 액티브 PFC와 그 뒤에 CM6800UX 액티브PFC PWM 컨트롤러를 볼 수 있습니다. 역률 개선과 PWM 기능을 수행하는 것으로 기능설명에 나오는군요.
△ 파워 부품들 중에서 가장 중요한 정류콘덴서입니다. 대만 TEAPO사 제품으로 400V/680㎌ 105℃ 성능을 가져 긴 수명과 안정적인 전력 공급을 보장해 줄 것으로 짐작이 됩니다.
△ 출력단의 모습입니다. 3번 타이로 묶어서 고정을 해주고 있구요. 각 +3.3V +5V +12V GND 를 확실히 구분하여 출력하고 있습니다. 또한 대형 코일과 대형 콘덴서를 많이 장착하여 DC 출력을 더욱 안정적으로 해주고 있습니다.

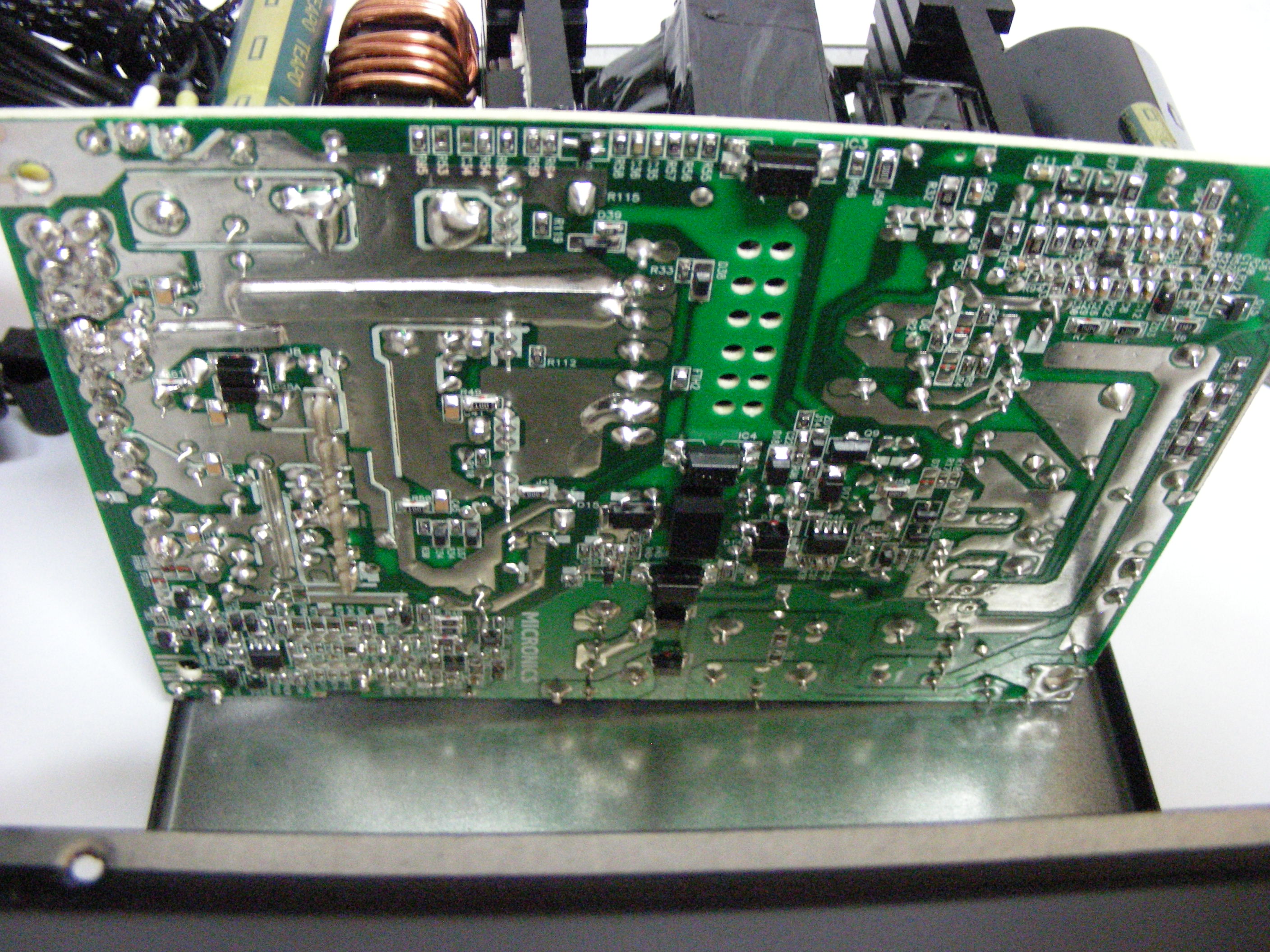

△ PCB 기판 후면 모습입니다. 왼쪽 테두리가 +3.3V +5V +12V 로서 두툼하고 확실한 구분으로 출력부 납땜이 되어 있는 것을 볼 수 있습니다. 중앙부와 오른쪽 상단 그리고 왼쪽 하단에 높은 SMT 공정율로 전원 생성과 변환의 전력공급 설계 모습을 확인 할 수 있습니다. 부품 다리 정리도 잘 되 있는 편입니다.
△ 냉각 구조 모습입니다. 쿨링팬이 가장 고가이면서 좋다는 FDB 베어링 냉각팬으로 무소음 쿨링을 합니다. 120mm 팬에 유체베어링으로 GLOBE 사 제품입니다. 50℃ 온도 이하에는 쿨러가 정지 되는 기술과 전원을 끈 다음에 잔열을 해소해 주기 위해서 쿨링팬이 잔열 제거까지 계속 돌아가게 한 애프터쿨링 기술이 들어가 있습니다. 마닉의 독자 특허 기술이라고 합니다.
