☆ 유니텍
MBA
939S56-M 사용기☆
ohcg@korea.com
유니텍에서는 얼마 전에 저렴한 가격에 성능 좋은 애즈락 메인보드를 'MBA' 라는
이름으로 새롭게 출시하였는데 이중 유니텍 MBA 939S56-M 메인보드는 mATX
형태로 AMD의 소켓 939핀 CPU를 지원하고 있습니다. 제품 상자에는 출시를 기념한
이벤트를 알리는 스티커와 함께 FSB 1000MHz, Dual 400, 8CH I/O, PCI 익스프레스등
제품의 사양과 성능에 관계 되는 문구들이 가득 적혀 있습니다.
일찍 부터 64비트를 지원하는 CPU를 내 놓은 AMD는 요즘 우수한 성능의 제품으로
인텔의 시장을 빠르게 잠식하고 있는데 낮은 전력소모와 발열로 최고의 인기를 누리고
있습니다.
윈체스터의 메모리 인식 버그를 개선해서 나온 베니스는 진정한 90nm 공정에서 만든
코어 답게 한층 더 낮은 전력 소모를 보여 주고 있는데 여기에 인텔의 멀티미디어
확장 명령어인 SSE3 까지 더해져서 현재 최고의 CPU가 되고 있습니다.
최근에 AMD는 듀얼 코어 프로세서인 애슬론 64X2을 출시 하여 듀얼 시피유에
있어서도 인텔에 전혀 밀리지 않는 모습을 보여 주고 있습니다.
이러한 시장 상황에서 AMD 시피유를 지원하는 메인보드가 예전 보다는 더 많이
나오고 있는데 다양한 기능에 우수한 성능으로 사용자들의 사랑을 받고 있습니다.
AMD의 939핀 64비트 CPU를 지원하는 칩셋으로는 현재 엔비디아사의 엔포스4가
유명 하지만 예전에 이름을 날리던 SIS에서도 이를 지원하는 칩셋을 출시 하여
그것에 도전장을 내었는데 SIS 756 칩셋이 바로 그 주인공 입니다.
애즈락 939S56-M은 바로 이 756 칩셋을 사용한 제품으로 소켓 939pin AMD
Athlon64 X2 / Athlon64 FX / Athlon64 프로세서를 지원 하고 있습니다.
그럼 이것이 어느 정도의 성능을 가지고 있는지 그 면모를 알아 보겠습니다.
(1) 제품 스펙
* 제조사 - 애즈락 http://www.asrock.com.tw
* 국내 유통판매사 - 유니텍 http://www.unitec.co.kr

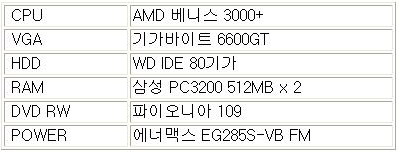

(2) 시스템 사양
* 벤치마크 비교 테스트를 위해 MSI K8N Neo4 엔포스4 울트라 메인보드를
사용했습니다.
(3) 애즈락 939S56-M 살펴
보기
제품에서 기본으로 제공되는 박스의 내용물과 메인보드의 모습을 자세히
살펴 보았습니다.
위로부터 플로피 드라이브 케이블, IDE 케이블, SATA HDD 전원 케이블, 그리고 SATA용
케이블이 보이고 그 외에 백패널 커버와 드라이버, 유틸등 메인보드와 관계된 파일들이
담겨 있는 시디와 한글 설명서가 제공 됩니다.
레이드 사용을 위해서는 추가로 SATA 케이블을 하나 더 준비 해야 하고 SATA HDD 전원
케이블은 SATA HDD가 12V 4핀 커넥터를 지원 하기에 꼭 필요하지 않습니다.
한글과 영문으로 된 설명서는 제품 사양과 설치 방법에 대해 중점적으로 기술 하고 있는데
특히 조금은 생소한 SATA에 대한 내용이 대부분 입니다.
특히 바이오스 셋업에 대한 것이 빠져 있는데 이것을 보려면 제공된 시디의 소프트웨어
폴더 안에 있는 PDF로 작성된 매뉴얼을 보면 됩니다. 요즘은 자원 절약 차원에서 시디에
설명서를 담아 제공 하는 경우가 있습니다.
.jpg)

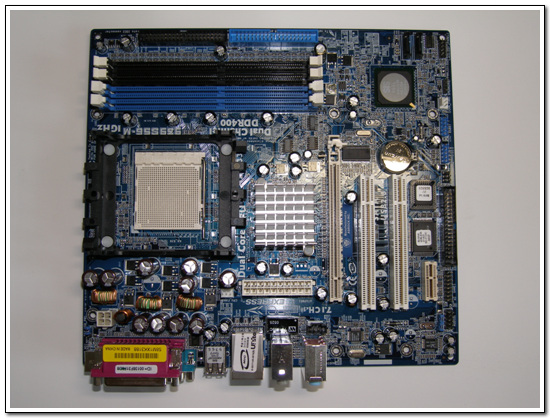

939S56-M 메인보드는 마이크로 ATX (24.4 x 22.4 Cm) 형태로 미니 케이스에 담아
작은 공간에서 사용 할 수 있는 제품 입니다. 이것은 SIS 756 칩셋을 사용하고 있는데
AMD의 소켓 939핀 시피유인 Athlon64 X2 / Athlon64 FX / Athlon64를 지원합니다.
슬롯은 PCI Express x16, PCI Express x1 과 두 개의 PCI 슬롯을 지원 하고 있는데
PCI 슬롯으로 기존의 사운드나 HDTV 카드를 추가로 사용 할 수 있습니다. 그런데
지원하는 카드가 현재 전무한 가운데 앞으로도 나올 것 같지 않는 PCI Express x1
대신에 PCI 슬롯을 하나 더 제공 하는 것이 낫았지 않나 합니다. 부디 앞으로의
제품에서는 이것이 반영 되었으면 합니다.
그리고 메인보드의 칩셋 히트 싱크는 알루미늄판으로 되어 있어 메인보드 자체의
소음이 전혀 없는 것은 무소음을 지향하는 요즘의 시스템 환경에서 환영 할 만한 일
입니다.
깨끗한 코발트 색의 메인 보드 뒷면 모습으로 보기 좋게 납땜된 회로들을 볼 수 있습니다.
.jpg)
메인보드 I/O부로 마우스와 키보드 사용을 위한 PS/2 포트가 특이하게 나란히 있고
패러럴, 시리얼 포트와 4 개의 USB 포트도 보입니다.
여기에 랜 사용을 위한 RJ-45 LAN 포트와 내장 사운드 칩셋을 지원하는 7.1 채널의
오디오 단자가 제공 되는데 이것에서 아쉬웠던 점은 SPDIF 단자기 없다는 것 입니다.
또한 IEEE-1394 포트도 빠져 있는데 이렇게 한 이유는 가격을 좀더 낮추기 위해 꼭 필요
하지 않은 것들은 제외한 것 입니다.
4 개 지원하는 USB포트는 메인보드에서 추가로 4개가 더 지원 되어 전체적으로 8개의
포트를 사용 할 수 있습니다.
939S56-M 메인보드의 노스브릿지 칩셋인 SIS 756의 모습으로 방열판을 제거 해 보니
써멀 구리스가 발라진 커다란 칩셋이 보였습니다. 발생하는 열을 알루미늄 방열판으로
처리 하기에 소음이 전혀 나지 않아 좋은데 한편 SIS 756 칩셋이 하는 주요한 기능은
1GHZ 하이퍼트랜스포트의 소켓 939핀 AMD 애슬론 64/ 64FX/ 64 X2 프로세서를
지원 하는 일 입니다.
메인보드의 여러 장치들을 지원하는 SIS 965L 칩셋으로 이것의 역할은 장치를
제대로 동작하게 하는 것입니다. 칩셋 옆에 보이는 두 개의 SATA 포트와 USB 포트,
PCI Express 1x와 LAN/ SOUND/ IO/등을 이 칩셋이 제어 합니다.
.jpg)

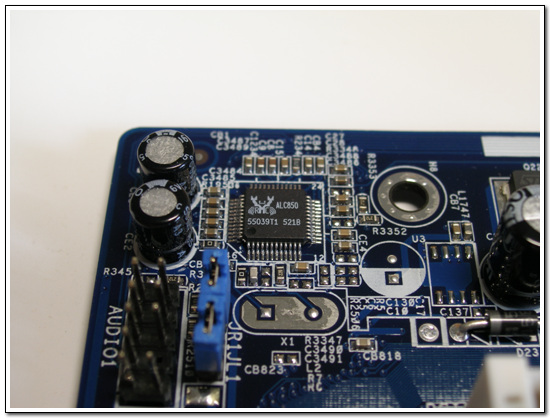

939S56-M의 내장 사운드를 지원하는 리얼텍의 ALC850 사운드 칩셋으로
최대 8 채널까지 지원하여 7.1 채널 오디오를 사용 할 수 있습니다. 요즘의 메인보드들은
거의 모두가 내장 사운드를 제공하는데 과거에 비해 많이 향상된 음을 들려 주고
있습니다.
랜 지원을 위한 리얼텍의 RTL8201CL 칩셋으로 10/100 Mbps를 지원 합니다. 흔히
사용되는
칩셋으로 요즘 메인보드에는 내장랜이 모두 내장 되어 과거 처럼 카드를 구입할
필요가
없습니다.
939S56-M은 전원부가 3 Phase로 되어 있어 보다 안정적으로 시스템을 운영 할 수 있는데
이는 오버 클럭킹에도 유리 합니다. 전원부를 구성하는 모스펫과 콘덴서등의 전원부 부품을한데 묶어 Phase라고 부르는데 3
Phase는 이것이 3개 모여 있는 것으로 보다 안정적으로 전원 공급을 할 수 있습니다.
939S56-M의 전원 단자는 최근의 칩셋을 사용한 메인보드들이 24핀 커넥터를 주로 사용하고
있는데 비해 종전의 20핀을 사용하고 있어 기존의 파워서플라이를 그대로 사용 할 수
있다는 장점이 있습니다.
939핀 CPU 소켓과 DDR 램 슬롯의 모습 입니다. 소켓에는 소음등의 문제로 따로
구입한
쿨러를 장착 하는데 사용하라는 홈이 만들어져 있습니다. 가지고 있는 엘지에서 만든 히트
파이프 쿨러도 장착할 수 있는 부분이 없어 사용하지 못했는데 이 보드는 구조상 가능하여
좋습니다. 램 슬롯은 네개를 제공하여 확장성이 좋은데 장착시 주의점은 같은 색깔의
슬롯에 꼽아야 듀얼로 동작 하게 된다는 것 입니다.
.jpg)

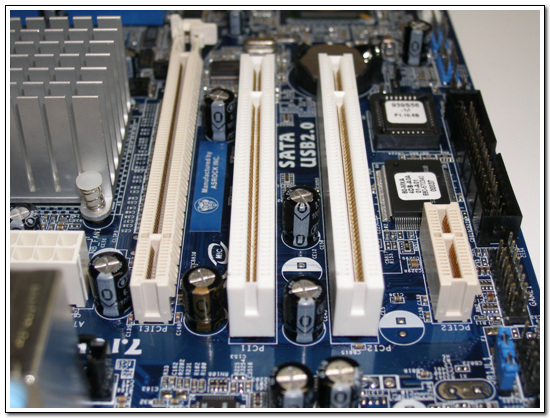

939S56-M 이 제공하는 슬롯으로 VGA를 위한 PCI Express x16 과 PCI 2개,
PCI Express x1 슬롯이 있습니다. 앞에서 언급 했지만 PCI Express x1 슬롯은 현재 사용 할 수 있는 카드가 없기에 앞으로 나올 모델은 이것 대신에 PCI 슬롯을 하나 더 제공하는 것이 좋겠습니다.
플로피 커넥터 위에 보이는 두 칩셋은 슈퍼 I/O와 버전 P1.10-5B인 BIOS
이고 커넥터 옆
으로는 게임 포트와 프론트 패널 사운드 단자가 있습니다.
백패널에서 제공
되는 4개의 USB 포트외에 메인보드에 내장된 USB 2.0 단자로 4개의 USB 포트를 추가로 사용 할 수 있습니다. 이것으로 모두
합해 8개의 USB 포트가
제공 됩니다.
이 포트는 케이스에서 연결 케이블을 제공하지 않으면
사용하지 못해서 이 때문에
따로 브라켓을 제공해 주면 좋은데 다른 한편으로 생각하면
원가 상승 요인이 되므로
꼭 필요하지는 않겠다는 생각도 듭니다. 저가를 목표로
하는 메인보드인데 이것 저것
요구하는 것이 많으면 원가가 상승하여 저렴하게 구입하기는
힘들어 지니까요.
케이스에서 제공하는
USB 포트의 핀을 연결 하는 경우에 핀의 위치를 정확히 알고 꼽아야 정상 동작하며 또한 메인보드가 고장 나지 않습니다. 그림을
참고 하여 꼽으면 되는데
오래 전에 경험했던 일은 잘못 연결하여 메인보드에서
연기가 올라 가는 모습을 본 적이 있습니다.
메인보드에 정품
쿨러를 설치한 모습 인데 칩셋의 알루미늄 냉각판과 쿨러가 상당히 근접하고 있으니 쿨러 장착시 손상에 주의
해야 겠습니다.
(4) 애즈락 939S56-M의 BIOS
939S56-M
AMI BIOS를 사용 하는데 사진은 BIOS의 메인 메뉴로 부팅시 CMOS에 들어 가기 위해서 Del을 누르는 AWARD와는 달리
F2 키를 눌러 주어야 합니다.
메뉴는 별로 어렵지 않은데 세팅에 대한 자세한 내용을
알려면 제공된 시디의 메뉴얼을
읽으시면 됩니다. 하지만 여기에는 영문이라는 압박이
기다리고 있습니다. 다른 회사 제품
을 보더라고 한글 설명서가 드문데 초보자의 경우 잘
모르시면 디폴트 값으로 세팅해서
사용하시면 별 문제 없습니다.
메인보드의 여러
장치를 제어하고 시피유의 배율, 전압등을 바꾸어 시스템 속도를 조정 할 수 있는 메뉴입니다. 특히 칩셋 세팅에서 HT SPEED를
AUTO로 놓으니 하이퍼 트랜스포트 클럭이 800 MHz로 되어 시스템 성능 저하 현상이 있었는데 메뉴에서
1000 MHz로
설정해 주니 정상으로 되었습니다. 오버클럭킹을 하는
경우에 조심해서 서서히 값을
올리며 하는 것이 시피유나 VGA등 부품에 무리를 주지
않습니다.
(5) 운영 체제 설치
윈도우 XP를
설치하는 모습으로 진행 중에 아무런 문제가 없었고 SP2를 적용하여 시스템을 여러 날 돌려 보아도 다운등 이상
현상이 전혀 없었습니다.
운영체제 설치
후에는 제공된 시디로 필요한 드라이버를 설치해 주어야 장치가 제대로 동작 합니다. 자세한 BIOS 설명서도 시디 안에 있으니 찾아서 읽으면 도움이
될 것 입니다.
최대 7.1 채널을 지원하는 리얼텍 오디오를 실행한 모습입니다.
음향 효과도 다양하고
기능 조정도 직관적이라 사용에 불편을 느끼지 않았습니다.
내장 사운드의
한계를 느끼는 분이라면 따로 카드를 구입해야 겠지만 보통의 사용자라면 그냥 쓸만
하다는 생각 입니다.
(6) 벤치마크 테스트
운영체제 설치를
마친 후에는 여러 벤치마크 프로그램으로 939S56-M의 성능 테스트를 하였습니다. 비교 테스트를 위해 엔포스4 울트라 칩셋을 사용한 MSI의
K8N Neo4을
사용 했는데 이것과 비교하여 어떤 성능이 나올지 상당히
궁금 했습니다.
▷ 메인보드 정보
EVEREST
Home Edition과 CPU-Z 으로 애즈락
939S56-M 메인보드의 정보를 알아
보았습니다.
◇ EVEREST Home Edition
이것은 컴퓨터의 다양한 하드웨어와 운영체제 정보를 일목요연하게 보여 주는
프로그램입니다.
EVEREST Home Edition v2.20으로 본 ASRock 93956-M의 정보로 하이퍼트랜스포트의
클럭이 1000 MHZ, 듀얼 DDR SDRAM의 대역폭이 5236 MBps 입니다. CMOS의 설정이
잘못 되어 하이퍼트랜스포트의 클럭이 800 MHZ 나와 당황 했는데 설정을 1000으로 바꾸니
제대로의 성능이 나왔습니다.
◇ CPU-Z
CPU-Z v1.30으로 보았는데 시스템에서 사용하는 AMD 베니스
3000+ CPU와 메인보드,
램의 정보를 정확히 보여 주었습니다.
▷ 산드라 벤치 마크
SiSoftware Sandra Professional 2005로 메인 보드의 성능을 테스트 해 보았습니다.
위는 애즈락 939S56-M이고 아래는 MSI K8N Neo4의 벤치마크 측정 값 입니다.
◇ CPU Arithmetic 벤치 마크
시피유 산술 능력 테스트입니다.
< ASRock 939S56-M >
< MSI K8N Ne04 >
◇ 시피유 멀티미디어 벤치 마크
< ASRock 939S56-M >
< MSI K8N Neo4 >
◇ 메모리 대역폭 벤치 마크
< ASRock 939S56-M >
< MSI K8N Ne04 >
▷ SUPER PI
슈퍼 파이 연산 테스트는 시스템 성능을 보기 위해 사용되는데 빠른 시간 내에 계산을
끝내는 PC가 성능이 좋다는 판정을 받게 됩니다. 테스트 결과 의외로 939S56 -M이 2초
정도 빠르게 나왔습니다
< ASRock 939S56-M >
< MSI K8N Ne04 >
▷ 3D MARK 05
퓨처마크사가 제작한 3D 벤치마크 프로그램으로 3D로 만들어진 동영상을
돌려서 시스템의 성능을 수치로 보여 주게 됩니다. 사용한 VGA는 기가바이트
6600GT 이고 드라이버 버전은 ForceWare 78.01 입니다.
< ASRock 939S56-M >
< MSI K8N Ne04 >
VGA는 아무런 조작 없이 테스트 했는데 애즈락 939S56-M의 3DMARK05 수치가
82점 낮게 나왔습니다. 이정도면 게임상에서 느낄 수 없는 미미한 수치 입니다.
▷ HD Tach
이것은 HDD 벤치 마크에 흔히 사용하는 프로그램으로 CPU 점유률과 속도등을
보는 것
입니다.
ASRock 939S56-M에서 WD의 80기가 IDE HDD를 테스트 한 결과입니다.
CPU 점유률은 2%, 평균 읽기는 51.0 MB/s입니다. Burst Speed는 94.4 MB/S 나왔습니다.
MSI K8N Ne04에서 WD의 250기가 IDE HDD를 테스트 하였습니다. 여기서
CPU 점유률은 13%, 평균 읽기는 49.6 MB/s, Burst Speed는 79.7 MB/S 입니다.
테스트 결과 같은 용량의 HDD는 아니였지만 애즈락 939S56-M 의 CPU 점유률이 낮게
나왔습니다.
▷ 애스락 939S56-M의 오버클럭킹
애즈락 메인보드에서 제공하는 Hybrid Booster는 새로운 오버클럭킹 기술로 시스템의 성능
향상과 안정성을 동시에 고려한 것 입니다. 이것으로 CPU 전압, 배수의 조절과 함께 AGP/ PCI 클럭 설정이 가능 한데 ASRock
U-COP, Boot Failure Guard 기능으로 오버 클럭으로 인한 위험에서 벗어 나게 해 줍니다.
또한 ASRock U-COP 기능은 시피유가 과열 받아 손상 되는 것을 방지해 주고 Boot
Failure Guard는 과도한 오버 클럭킹으로 시스템이 부팅 하지 못하는 경우에 시스템을 초기화 해
주는 기능입니다.
오버 클럭킹을 하기 위해서는 먼저 시스템에 대한 이해가 있어야 하는데 또한 여기에
시피유, 램, 쿨러, 파워등의 부품을 잘 사용해야 성공 할 수 있습니다.
개인적으로는 오버 클럭킹을 선호 하지 않는데 그 이유는 요즘의 시스템은 굳이 그럴 필요
없이 원래 성능이 높기에 구태여 필요성을 느끼지 못하기 때문이고 오버 클럭킹을 하면
당장은 잘 되더라도 나중에 부품에 이상이 생길 수 있다는 생각에서 입니다.
아뭏튼 오버클럭킹은 신중히 해야하고 문제 발생시 본인이 책임 진다는 자세로 임해야
겠습니다.
(7) 사용기를 마치며
939S56-M 메인보드를 만든 애즈락은 아수스의 자회사라고 하는데 저렴한 가격에 좋은 성능의 제품을 만드는 중저가 브랜드 회사라 할 수 있습니다.
현재 가격 비교 사이트에서 애즈락 메인보드는 치열한 가격 경쟁의 결과로 최하 39000원에서
최고 69000원의 가격대로 아주 저렴한데 이것을 보고 싸구려 제품이라 하시는 분도 혹
계실지 모르지만 가격이 저렴 할뿐 성능에 전혀 문제가 없기에 누구나 부담없이 사용 할
만한 제품이라고 이해 해야 겠습니다.
MBA 메인보드에 윈도우 XP SP2를 설치 하는 과정에서 아무런 문제도 발생하지 않았고
여러 날 사용하는 중에도 시스템 다운등 이상 현상이 없었습니다.
벤치 마크 테스트에서는 엔비디아의 엔포스4 울트라 칩셋인 MSI K8N Neo4에
비해 비슷하거나 조금 떨어지는 수치를 보여 주었는데 이는 벤치마크상 보이는 수치일 뿐이고 실제
체감 성능에서는 체감하지 성능차 입니다.
SIS 756 칩셋을 사용한 939S56-M의 부족한 점이라면 SATA HDD에 있어서
SATA2를 지원하지 않는다는 것인데 앞으로 이를 지원하는 업그레이드된 칩셋이 나온다면 엔포스4 칩셋
못지 않은 인기를 끌 것도 같습니다.
그리고 SPDIF 단자와 IEEE-1394 포트가 없다는 아쉬웠는데 그것은 제품 단가를 낮추기 위한
것으로 이해 했고 그 것 외에 단점이 별로 생각이 나지 않을 정도로 만족스러운 기능과
성능을 보여 주었습니다.
요즘 애즈락 보드를 MBA( Manuractuered By ASRock INC)라 이름 짓고 본격적으로
이것을 유통하는 유니텍에서는 행사 기간 중에 등록하는 고객에게 특별히 5년 무상 A/S를
약속 하고 있는데 유니텍이 이전 보다 더 좋은 모습으로 사용자에게 좀더 가까이 다가 가는
노력을 보이고 있다는 것도 제품 선택에 있어 긍정적으로 고려해야 할 중요한 사항이라는
생각 입니다.
