작성자: 유용준
pcBee와 앱솔루트코리아에서 진행한 제품 필드테스트 사용기입니다.
모델명에 AK는
AK 소총을 의미하는것인가?
AK는 Absolute Korea의 약자를 말하는 것이었습니다.
그럼 뒤에 4000은? 별의미없이 400하면 없어보이니까 0을 하나 더 붙인 듯 싶습니다
우선 앱솔루트 코리아에 대해서..
설립된지 4년된 회사로 컴퓨터관련 제품 수입 ,도소매 및 해외업체에 위탁제조등을
하는 업체로 그래픽카드,사운드카드,케이스,파워서플라이,마우스,키보드등을
판매하고 있습니다.
AK4000은 이중에 9번째로 나온 파워서플라이로서 어떠한 성능을 가지고 있는지
알아보도록 하겠습니다
<좌> 정격출력이 한자로 써 있는데.. 수출을 의식해서 라기보다는
정격출력이라는 단어를 국내에서만 쓰기 때문에 한글보다 한자
디자인이 편해서 쓴 듯 싶습니다.

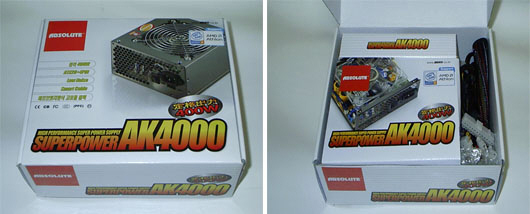

<우> 가지런히 정리 된 내부입니다. 기기는 뽁뽁이에다가 종이로 한번 더
감싸주고 출력케이블은 묶어놓았고 나머지는 소형박스안에...

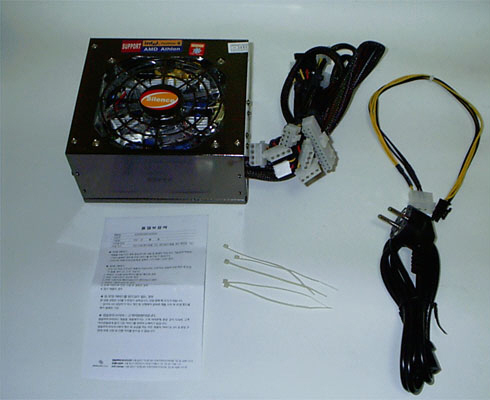

<내용물> AK4000 기기, 물리장치 4핀 커넥터 => PCI-E VGA 보조전원6핀
품질보증서, 케이블타이 5개, AC케이블
PCI-E VGA 보조전원용 6핀 케이블은 16AWG(수치가 작을수록 두꺼움)로 굵기면에서는
정상적이었으나 PCI-EX VGA 6핀 보조전원용 케이블과 연결할 4핀 물리장치용 케이블은 18AWG로
18AWG 1가닥을 16AWG 3가닥으로 바꾼다고 18AWG가 16AWG나 14AWG가 되는게 아닌데
이런 상식은 어디에서 나왔는지 궁금할뿐입니다

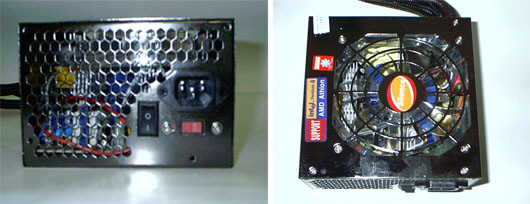

<좌> 후면부로 AC전원코드 커넥터와 230/115 셀렉트 스위치, On/Off 스위치가 위치해 있고
6각 펑쳐처리는 다른제품에 비해 크게 되어있어서 내부가 잘 보이게 되어있습니다
스위치의 위치를 잘 정했으면 더 많은 펑쳐처리를 할 수 있었을텐데 하는 아쉬움이 남습니다.
<우> 하단부로 투명 120미리팬이라 내부가 훤히 보이고 근처에는 인텔,AMD CPU 지원 한다는
문구와 조용한 120미리팬이라는 문구의 스티커가 부착되어있습니다
<내부>
1. EMI필터부로 1차,2차로 나뉘어서 제대로 갖춰져있습니다
2. 정류콘덴서는 JENPO(대만)사의 것으로 1000uf 200V * 2EA로 구성되어있습니다
얼마전 필드테스트기나 리뷰를 보면 NIZCON(일본)의 동일용량 콘덴서였는데
왜 바꼈는지 궁금할 따름입니다. 중저가에서 흔히 보이는 묻지마 정류콘덴서가
아닌거로 만족해야할듯 싶네요
메이져업체 최근(+12V 듀얼레일)제품을 보면 400와트에는
820uf 또는 1000uf 200V * 2EA로 쓰이는데 왜 AK4000은 패시브PFC가 있으면서도
1000uf짜리를 사용했나 하는 의문점이 생겼습니다.
이유인즉, AK4000이 고효율 하프브릿지방식이라는데 아무래도 포워드방식보다는
낮은 효율로 인한것이 아닐까 생각듭니다.
3. 트랜스포머 3개로 구성되어있습니다 (트랜스포머 스펙찾는건 포기한지 오래 ㅠㅠ)
4. 출력부 - 캐패시터는 2200uf 16V * 4, 3300uf 16V * 1, 1000uf 16V * 2로
구성되어있습니다.
5. 퓨즈 - 관형퓨즈이며 소켓식이 아니라서 직접 교체하긴 힘들어보입니다
6. 패시브PFC 인덕터- 열배출에 방해가 안되는 전면부쪽에 위치해 있습니다
장점: 전자파 감소, 역률값 증가
단점: 저주파 발생가능성 높음, 무게 증가
팬컨트롤기판이나 별도의 팬컨트롤 제어칩은 찾아볼수 없었습니다

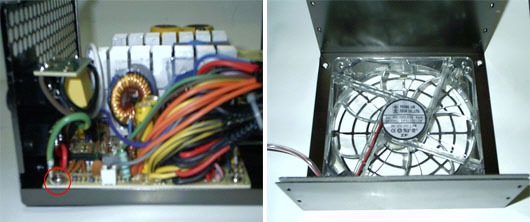

<좌> 빨간원안 접지
일반적으로 샤시에 바로 접지를 하는데 AK4000은 기판에 덧대는 형식입니다
<우> YOUNG LIN사(대만)의 120미리 25T 슬리브베어링 미들스피드팬입니다
충분한 풍량을 내줄 것이라 예상됩니다
파워서플라이 필드테스트 여러 차례 하면서 처음으로 기판을 들어내봤습니다
이유는 단 하나, 박스에 표기 된 분리된 12V 레일 때문이었습니다
과연 고가의 제품에서도 분리된 +12V 듀얼레일이 드문데 중저가 제품에서
+12V 독립 듀얼레일을 지원을 할까 하는 반신반의 하는 마음으로 열어봤는데
결과는 빨간색 원안처럼 납땜으로 연결 된 컴바인드방식의 +12V 듀얼레일이었습니다

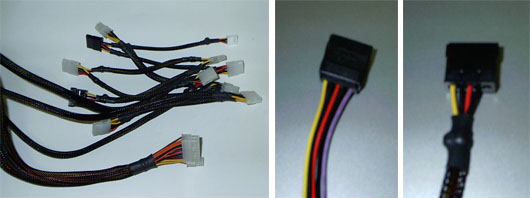

<좌> 모든케이블은 슬리빙처리 되어 있고
첫커넥터까지의 길이는 40~45cm로 넉넉하였으면 그다음 커넥터까지의
길이도 17cm로 장치 연결시 불편함은 없을꺼라 생각듭니다
<중> 타사 제품의 정석으로 만든 S-ATA케이블
<우> AK4000의 S-ATA케이블로 메인보드에서 번들로 제공되는 S-ATA케이블과
별반차이가 없습니다.
| CPU |
펜티엄4 1.8GHz (윌라멧,478) + 프레스캇 정품쿨러(산요) |
| MAINBOARD |
ASUS P4T-E |
| RAM |
삼성 256MB RD(pc800,양면,16디바이스) * 2 |
| VGA |
슈마 지포스2TI 64MB 250@270(코어) 200@225(DDR) |
| HDD |
시게이트 바라쿠다4 80GB |
| FDD |
삼성 3.5" 1.44MB |
| ODD |
DVD-ROM LG GDR-8162B |
|
DVD±RW(DL) 삼성 TS-H552B |
|
DVD±RW(DL) 삼성 SH-W162L |
| LAN |
리얼텍 8139C |
| SOUND |
CMI 8738MX |
| USB |
알파캠 라이트 |
| CASE |
3R SYSTEM R101 |

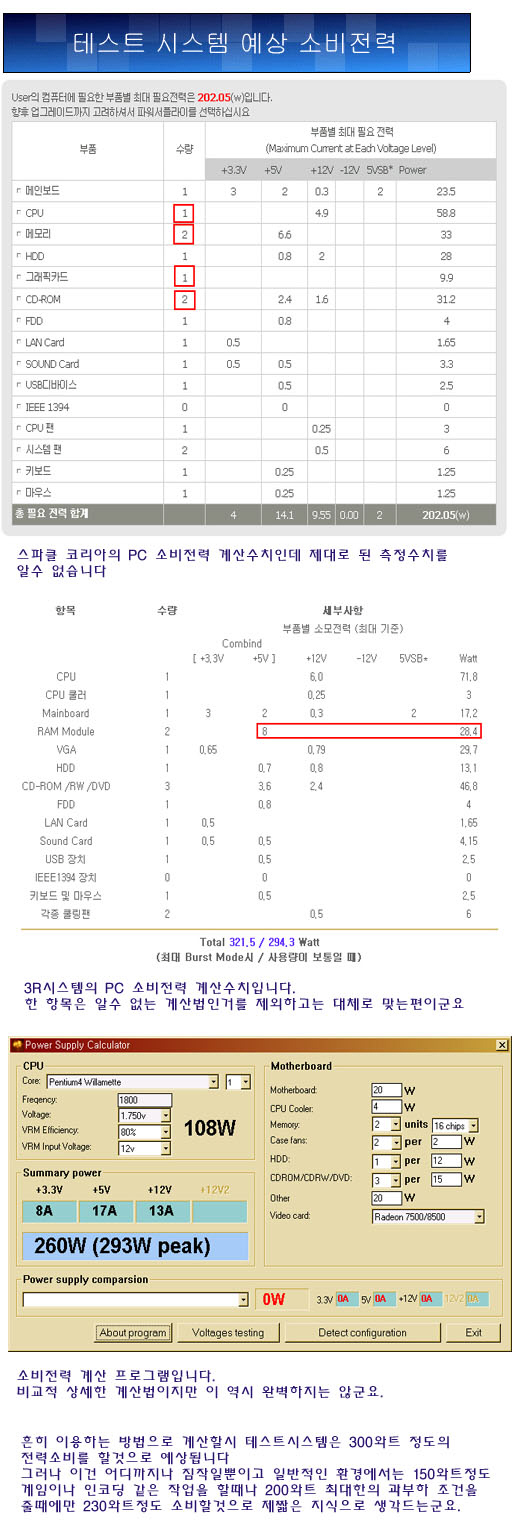

| 비교제품 |
렉스텍 이지쿨 350W-B1 |
|
회사&제품명 |
앱솔루트 슈퍼파워 AK4000 |
렉스텍 EZ COOL 350W-B1 |
|
+3.3V |
30A |
220W |
26A |
알수없음 |
|
+5V |
30A |
24A |
|
+12V(1) |
14A |
348W |
20A |
|
+12V2 |
15A |
|
-5V |
0.5A |
0.5A |
|
-12V |
0.8A |
0.8A |
|
+5vsb |
2.5A |
2A |
|
ATX 주전원 20PIN |
겸용 |
겸용 |
|
24PIN |
|
ATX 보조전원 6PIN |
미지원 |
미지원 |
|
ATX 12V 8PIN (CPU보조) |
1EA |
미지원 |
|
ATX 12V 4PIN (CPU보조) |
1EA |
1EA |
| PCI-EX 6PIN (VGA보조) |
1EA(변환) |
1EA |
|
주변장치 |
6EA |
6EA |
|
FDD |
1EA |
2EA |
|
SATA |
2EA |
2EA |
|
팬모니터링 |
미지원 |
미지원 |
|
팬컨트롤 |
지원(과연?) |
지원 |
|
정류콘덴서 |
200V 1000㎌ * 2 |
200V 820㎌ * 2 |
|
퓨즈장착방식 |
관형일체 |
관형일체 |
|
FAN |
제조사 |
YOUNG LIN |
POWER LOGIC |
|
소비전력 |
12V * 0.23A |
12V * 0.12A |
|
RPM(MAX) |
(?) |
(?) |
|
풍량(MAX) |
(?) |
(?) |
|
소음(MAX) |
(?) |
(?) |
|
사이즈 |
120mm |
120mm |
|
베어링타입 |
슬리브 |
슬리브 |
|
바디재질 |
니켈도금 |
니켈도금 |
|
무상AS기간 |
3년 |
2년 |
|
가격 |
3만4천원 |
2만9천원 |
|
|

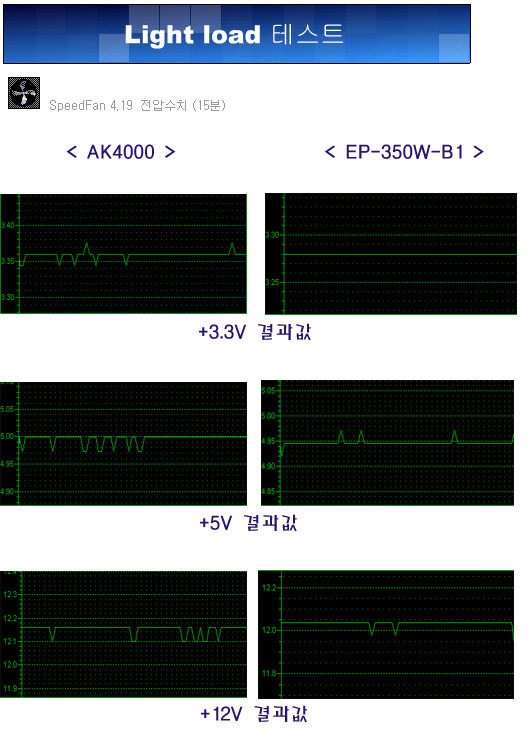

앱솔루트 슈퍼파워 AK4000 |
렉스텍 EZ COOL 350W-B1 |
|
FAN |
센서 1 |
센서 2 |
센서 3 |
FAN |
센서 1 |
센서 2 |
센서 3 |
|
START |
2744 |
31 |
19 |
28 |
2922 |
34 |
23 |
28 |
|
5 (분) |
2909 |
32 |
20 |
29 |
3041 |
33 |
23 |
28 |
|
10 (분) |
2961 |
32 |
21 |
29 |
3125 |
34 |
23 |
28 |
|
15 (분) |
2987 |
32 |
21 |
29 |
3184 |
34 |
23 |
28 |
케이스 팬은 OFF상태
<FAN = CPU FAN ><센서1 = CPU온도><센서2 = 전면부 샤시온도><센서3 = PW 배출구온도>
|
|

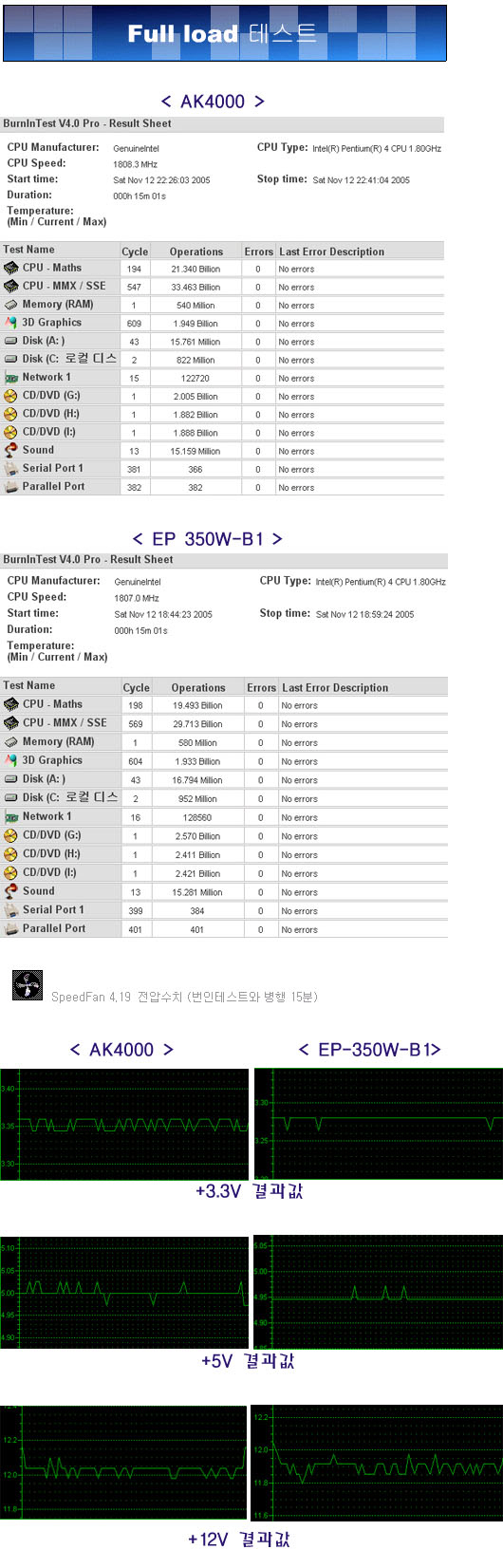

앱솔루트 슈퍼파워 AK4000 |
렉스텍 EZ COOL 350W-B1 |
|
FAN |
센서 1 |
센서 2 |
센서 3 |
FAN |
센서 1 |
센서 2 |
센서 3 |
|
START |
3000 |
33 |
21 |
29 |
3245 |
34 |
23 |
28 |
|
5 (분) |
3309 |
40 |
23 |
31 |
3625 |
42 |
27 |
30 |
|
10 (분) |
3409 |
41 |
23 |
32 |
3814 |
44 |
29 |
31 |
|
15 (분) |
3462 |
41 |
24 |
32 |
4017 |
45 |
30 |
32 |
케이스 팬은 OFF상태
<FAN = CPU FAN ><센서1 = CPU온도><센서2 = 전면부 샤시온도><센서3 = PW 배출구온도>
|
소음 |
렉스텍 EZ COOL 350W-B1 << 앱솔루트 슈퍼파워 AK4000 |
|
풍량 |
렉스텍 EZ COOL 350W-B1 << 앱솔루트 슈퍼파워 AK4000 |
렉스텍 제품은 로우스피드팬을 사용하여 소음이 거의 없었으나
앱솔루트 AK4000은 미들스피드팬에 팬컨트롤도 안되서 저소음과는 거리가 먼 제품이었습니다.
풍량은 위 테스트 결과가 말해주듯이 앱솔루트 AK4000은 CPU온도까지 하락시킬정도로
듀얼팬 제품과 맘먹는 풍량이었습니다.
장점: 출력대비가격 최고
무상AS 3년
CPU온도까지 하락시키는 열배출능력
단점: 부정확한 설명 및 스펙표기
PCI-EX 6핀 보조전원 케이블이 기본이 아니라는것과 부실한 추가커넥터
SATA케이블이 변환커넥터 수준이고 FDD 4핀커넥터가 하나
저가팬 사용, 팬컨트롤기능 안됨(무소음,저소음하고는 거리가 멈)
스펙표기의 불확실함과 박스표기의 엉성함
SATA커넥터표기에 ATX메인커넥터 사진, ATX보조전원표기에 SATA와 4핀물리장치 사진
ATX메인커넥터에 ATX보조전원 사진, 스마트케이블 표기.. 이제품은 스마트케이블과는 무관
내부 온도에 따라 자동조절되는 팬속도.. 팬속도 조절 안 됨
분리된 12V 레일.. 이제품은 컴바인드형 12V 레일
액티브PFC스펙.. 이제품은 패시브PFC
+12V 듀얼레일방식의 고출력(피크 550와트) 저가격제품임에도
너무나 성의 없는 표기로 인해 반감을 사는 제품이라 할수 있겠습니다
올바른 제품스펙표기, 더 많은 커넥터를 정석으로 지원, 제대로 된 팬컨트롤 기능이
추가된다면 중저가의 왕좌에 군림할 수 있을 것이라 생각듭니다
이상으로 필드테스트를 마치겠습니다. 끝까지 읽어주셔서 감사합니다 (__)
★★★★★ 별 첨 ★★★★★
+12V 듀얼레일
400와트급 12V듀얼레일 파워서플라이를 예로 들겠습니다
12V1 15A + 12V2 15A = 15A + 15A 또는 0.5~2A 감소 => 12V 독립듀얼레일
12V1 18A + 12V2 18A = 29A(348W)정도 => 대부분의 12V 듀얼레일 컴바인드형 제품들
12V1 15A + 12V2 14A = 29A(348W) => 위와 동일(스펙표기의 차이)
12V1 18A + 12V2 18A = 18A(216W)나 이와 엇비슷한수치 => 짝퉁듀얼레일
12V1 18A + 12V2 18A = 표기없음 => 위 넷중 하나임 --ㅋ
역률과 효율
파워서플라이에서..
역률은 교류에서 적용되고
효율은 직류에서 적용됩니다
파워서플라이는 캐패시터(콘덴서)와 트랜지스터,트랜스포머가 주측으로 이루어져 있어서
역률값이 다른 전기제품에 비해 현저히 떨어집니다
이를 보완하기 위해 역률보상 인덕터(패시브PFC)와 역률보상 회로(액티브PFC)를
사용해서 역률을 최소화(역률값은 늘어남) 할려고 노력하는것입니다
역률값이 1(100%)일때 역률이 없다는것입니다
액티브PFC를 사용하면 역률값이 0.9에서 0.99정도 되고
패시브PFC를 사용하면 역률값이 0.8정도 됩니다
그러면 PFC를 사용 안 한 제품은 어느정도냐..
제품에 따라 0.5에서 0.7정도로 편차가 큽니다
역률값이 높으면 무엇이 좋냐?
우리나라에서는 역률에 대한 요금을 주택용(아파트포함)전기에는 적용하지 않습니다
0.5의 역률이나 0.99의 역률이나 역률로 인한 사용요금은 같습니다
(댁내 전력량계를 보시면 유효전력량계라고 적혀있을것입니다)
일반(상업)용과 산업용 요금에는 역률도 포함되어있어서 액티브PFC 파워서플라이
제품을 쓴다면 1~2년 사이에 액티브PFC에 대한 가격차(대략1.5만원)를 뽑습니다
또한 동급출력의 액티브PFC제품과 논PFC제품에 부하를 줄 경우 20도가량의 온도차이로
액티브PFC가 낮은 온도를 보입니다. 무슨 20도씩이냐 하겠지만..
파워서플라이의 주요부분은 온도가 100도이상도 올라갑니다
이중 한부분을 측정한 결과 액티브PFC는 70도대 논PFC제품은 90도대를 유지합니다
물론 두제품 모두 쓰는데는 이상이 없지만 콘덴서라는게 온도가 높으면 수명이 단축됩니다
효율은 무엇이냐?
예로 AC에서 800와트를 뽑아서 240와트가 무효전력(역률)으로 날라가면
560와트가 됩니다.
이 560와트부터는 가정용이나 일반용이나 전기요금이 적용됩니다
이 560와트를 그대로 PC주변기기로 보내느냐 그게 아니라 여기에서도 손실이
있습니다. DC에서 DC로 변환할때
예전 제품들은 60에서 70%정도의 효율
포워딩방식중에 출력분배 잘한것들은 70에서 80%정도의 효율
포워딩방식과 +12V 듀얼레일을 제대로 갖추면 75에서 90%정도의 효율을 나타냅니다.
560와트의 전기를 사용해서 어느제품은 504와트 어느제품은 392와트의 출력할수
있다는 것입니다.
물론, 전자는 500와트제품으로 후자는 400와트급의 제품으로 팔리겠죠
더블어.. 파워서플라이에서 효율이라는것은 절대 수치가 없습니다
A라는 사람이 C제품을 효율을 쟤보니 88%이고 D제품을 쟤보니 78%이다
B라는 사람이 C제품을 효율을 쟤보니 78%이고 D제품을 쟤보니 88%이다
누가 어디서 어떤장비로 어떻게 부하를 주고 어떤장비로 측정했냐에
따라 값이 오락가락합니다
정류콘덴서
몇년전부터 파워 내부를 볼때 EMI필터와 정류콘덴서의 용량을 중요시하게되었죠
그런데 정류콘덴서의 용량 구분을 잘 못 하시는 분들이 많은것 같아
이것 마져 설명드릴려고 합니다
먼저 1000uf 200V라고 해도 다 같은 제품이 아닙니다
유명회사,한계온도,제품수명도 한몫을 하지만..
1000uf 200V라고 적혀 있어도 그보다 한참 떨어지는 용량의 제품이 많습니다
부피가 상대적으로 적은것을 의심해보시면 될것입니다
제눈에는 비취는 시중에 많은 제품들이 눈속임을 하는것 같습니다
그리고 또하나 파워서플라이 정류콘덴서 사용에는 병렬과 직렬이 있습니다
200V제품을 사용한것은 직렬이라서 400V가 되는것이고
400V나 450V의 제품들은 병렬 또는 단독으로 구성할때 사용됩니다.
400V이상의 제품을 사용하는것을 보면 액티브PFC로 구성되어 있을것입니다
직렬
예) (1000uf * 1000uf) /(1000 + 1000) * (200 * 2) * 0.7(논PFC) = 140,000uf
병렬
예) (150uf + 150uf) * 450 * 0.99(액티브PFC) = 132,000uf
위에 예를 보시면 아시겠지만
1000uf 200V * 2EA 논PFC와 150uf 450V 2EA 액티브PFC는 약 6%차이입니다
거기다가 고전압이 손실이 적다는점까지 더해지면 동일한용량이라고 보시면 됩니다.
여기에서도 역률뿐만 아니라 효율도 관여해서 포워드방식과 +12V듀얼레일을
제대로 갖춘다면 아닌것에 비해 더 작은용량의 정류콘덴서를 사용해도 무방하게 되겠죠.
제글을 보시고 조금이라도 엉터리 광고물 및 홍보물에 현혹되는 분들이 적어지기를 빕니다
별첨내용은 비상업적 용도로 copyleft입니다 ^^;
�
