- 120mm 팬 |
|
파워를 분해하고 가장 먼저 살펴 본 부분은 쿨러입니다. 글로브 사의 슬리브 베어링 팬을 사용하였는데 슬리브 베어링은 볼 베어링에 비해 수명은 짧지만 소음이 적은 걸로 알려져 있어 저소음에 대한 기대를 갖았습니다.
그러나 쿨러의 스펙을 확인한 결과 이 제품에 사용된 팬이 회전수가 많이 높아 냉각성능 위주의 고성능 팬임을 알 수 있었습니다.
|
|
제품명 |
|
|
|
|
|
|
B/S1202512L (1K) |
12 |
0.18 |
33.64 |
21.0 |
1000 |
|
B/S1202512L |
12 |
0.18 |
67.28 |
34.0 |
2000 |
|
B/S1202512M |
12 |
0.30 |
80.98 |
39.0 |
2400 |
|
B/S1202512H |
12 |
0.52 |
94.92 |
43.6 |
2800 | |
|
▲ 120mm 팬의 스펙 |
 |
|

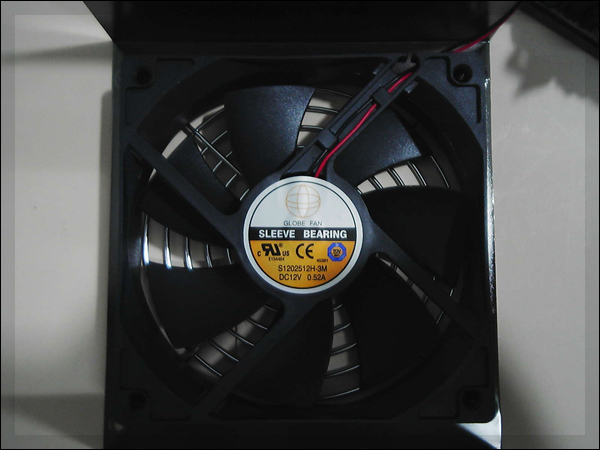

▲ 글로브사의 슬리브 베어링 120mm 팬 |
|
- 멀리서 본 내부모습 |
멀리서 바라본 파워의 내부모습에 대한 첫인상은 다른 제품에 비해 EMI필터가 좀 더 크고 PFC 인덕터를 장착해서인지 빈곳이 거의 없이 내부가 가득 차 있음을 알 수 있었습니다.
그리고 오른쪽 면에 해당되는 곳에는 플라스틱으로 쇼트 방지 시트를 마련한 점이 보입니다. |
 |
|

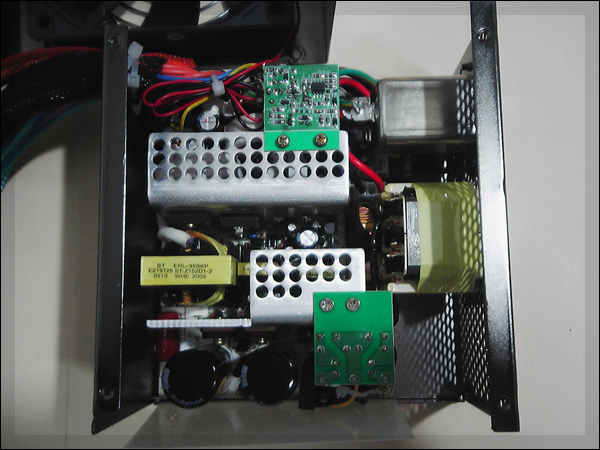

▲ 위에서 바라본 내부모습 |
 |
|
▲ 왼쪽에서 바라본 내부모습 |
 |
|
▲ 오른쪽에서 바라본 내부모습 |
|
- 전원 입력부 및 EMI 필터 |
|
AC교류전원을 입력받는 전원 입력부의 모습입니다. 입력라인의 노이즈를 걸러줌으로써 파워내부 부품의 손상시키는 것을 방지하고 외부기기를 보호할 수 있도록 하는 EMI 필터는 금속 틀안에 전원 입력부와 일체형으로 자리매김하고 있었습니다. |
|
|
|
▲ 입력부 및 EMI필터의 모습 |
|
- 콘덴서 |
|
정류 다이오드를 통해 정류된 전압은 정류콘덴서를 통해 직류 전압(DC)으로 변환되는데, 사진은 정류 콘덴서의 모습입니다. Passive-PFC를 지원하는터라 200V 2개의 680uF 용량만으로도 충분히 고효율을 낼 수 있어 보입니다. |
|
|
|
▲ 200V 680uF 용량을 가진 2개의 정류 콘덴서 |
|
- 변압부 |
|

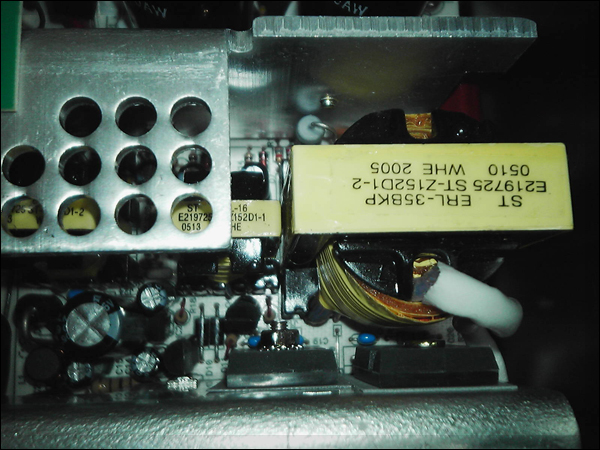

교류-직류(AC-DC) 정류부를 거쳐서 온 전원은 직류-직류(DC-DC) 스위칭 변환부를 지나게 되는데, 이 때 직류-직류(DC-DC) 스위칭 변환부를 통하여 3V, 5V, 12V 등의 직류 전원이 생성됩니다. 사진에 보이는 대형 변압기가 바로 스위칭 변압기입니다.
한편, 작은크기의 변압기는 대기모드 전원공급용으로 사용되는 보조 파워의 변압기입니다.
|
 |
|
▲ 변압부의 모습 |
|
- 방열판 |
고압의 전원이 변압되는 과정에서 발생하는 뜨거운 열을 흡수하는 역할을 하는 대형 방열판입니다.
방열판은 다른 제품과 틀리게 굴곡 모양의 결(날개)을 여러개 만들어 놓기 보다는 일자형에 여러개의 동그란 구멍을 뚫어놓은 형태로 되어 있었습니다. 어떤 형태가 더 발열해소에 도움이 되는지는 잘 모르겠지만 구멍을 통해 방열판 하단부에도 팬에서 불어오는 차가운 공기가 전달될 수 있을 것 같습니다. |
 |
|
▲ 2개의 대형 방열판의 모습 |
|
- 코일부 |
|
직류-직류 스위칭 변환부에서 변환되고 걸러진 직류전원을 도너츠 모양처럼 코일이 감겨져 있는 인덕터와 콘덴서들로 구성된 출력부 필터를 통하여 2차적으로 걸려내는데, 사진은 코일부의 모습입니다. |
 |
|
▲ 충실하게 감겨진 코일들의 모습 |
|
- 출력부 |
|

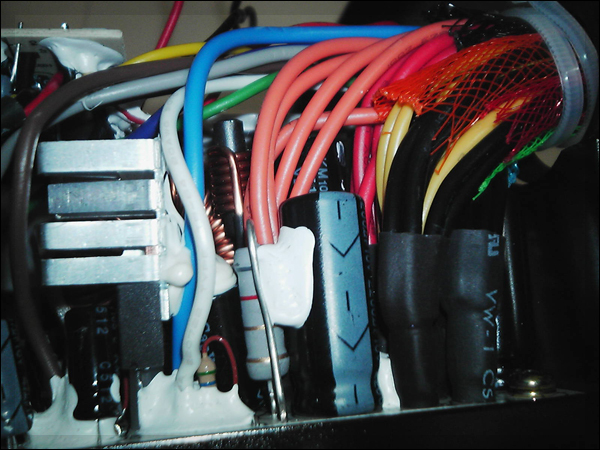

출력부 필터를 통해서 걸러진 전원은 마지막으로 케이블 타이에 묶인 두꺼운 전선을 통해 각각의 전압으로 출력되는데 사진은 깔끔하게 정리된 출력부 라인의 모습입니다. |
 |
|
▲ 깔끔하게 마무리된 출력부라인 |
|
- PFC 회로 |
|
마지막으로 Passive PFC 인덕터를 소개할까 합니다. PFC 회로는 전력효율조정(Power Factor Correction) 장치로써 순간적인 파워 누출이 우려되는 조명 트랜스포머, 안정기와 같은 구성부품으로 가는 전력을 조절하여 효율을 극대화시키는 역할을 합니다.
따라서 PFC회로를 사용한 제품은 전력소비량을 감소시키고 온도를 낮출 수 있습니다.

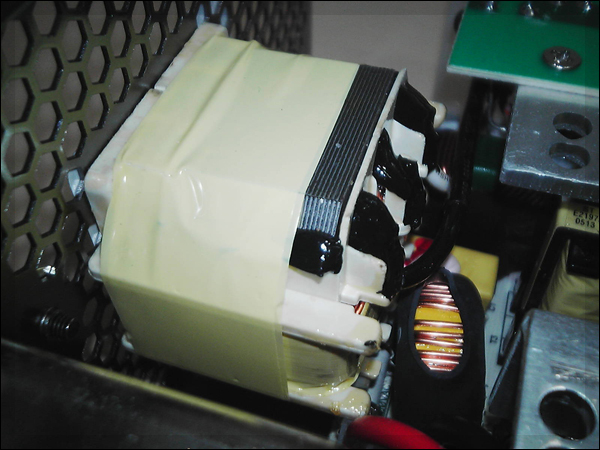

사진에 보이는 커다란 기기가 Passive PFC 인덕터입니다. |
 |
|
▲ Passive PFC 회로의 모습 |
 |
|

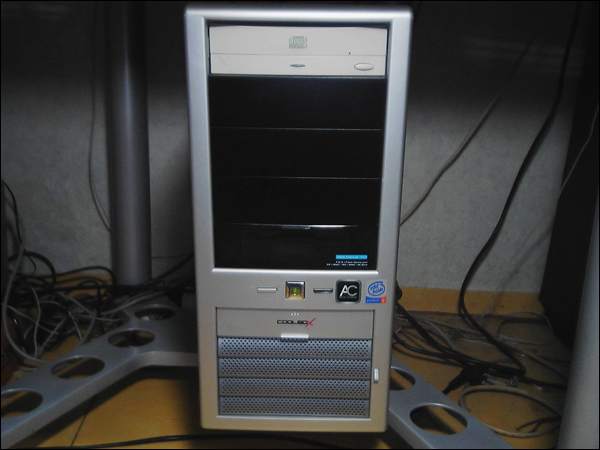

- 테스트 시스템 |
|
제품의 성능 테스트를 위해서는 350W 용량을 모두 쓸 수 있는 스펙의 PC 또는 테스터기가 필요합니다만 여기서는 일반적인 경우에 걸맞는 시스템을 사용하여 전압의 변동폭과 온도 및 소음 등의 측정에 초점을 두어 테스트하고자 합니다.
아래는 테스트 시 사용될 시스템의 사양입니다. |
|
|
|
부품항목 |
장치 모델명 |
|
CPU |
인텔 펜티엄4 노스우드 2.4C @ 3.2C |
|
메모리 |
게일 PC4200 256M X 2 |
|
메인보드 |
STCOM ASUS P4P800 |
|
그래픽카드 |
에버탑 ATI 라데온 9550 세인트EX 400/600 @ 520/650 |
|
하드디스크 |
HITACHI 160G 7200rpm 7K250 (8MB) | |
|
▲ 테스트 시스템 사양 |
|
- 비교 제품 |
|
테스트의 결과를 놓고 어느정도로 괜찮은 제품인지를 알 수 있도록 비교할 수 있는 제품을 준비하였습니다.
비교 제품은 성능은 보급형 파워로써는 뛰어나다고 호평을 받고 있지만 2채널 +12V의 미지원으로 인해 성능에 비해 인기가 약간 부족한 듯하는 (주)렉스텍의 EZ-COOL EP-350W-B1입니다.
렉스텍 EZ-COOL EP-350W-B1이 전압변동폭이나 소음, 온도 부분에서 웬만한 고급형 파워도 울고 갈 정도로 성능이 뛰어난 만큼 이번 비교성능 테스트의 결과가 무척 기대되어집니다. |
|
|
|
▲ 비교제품인 렉스텍사의 EZ-COOL EP-350W-B1 |
|
- 전압 테스트 |
|
가장 먼저 실시한 전압 테스트는 ASUS 메인보드의 모니터링 유틸리티인 Probe V2.24.10를 사용하여 이루어 졌는데, 결과에 대한 설명은 아래에 나온 그래프들을 보면서 진행하겠습니다.
먼저 전압변동의 주기에 대해 살펴보겠습니다.
전압 변동의 주기가 짧으면 그 만큼 전압이 자주 불안해진다는 것인데 렉스텍 EZ-COOL EP-350W-B1와는 거의 동일한 수준으로 두 제품 모두 양호한 상태의 전압 변동 주기를 보였습니다.
두 번째로 아이들 시와 풀로드 시 간의 전압변동폭에 대해서는 +12V와 3 .3V에서는 HIMAX HM-350A2C가 더 안정적인 반면, +5V와 Vcore의 경우 EZ-COOL EP-350W-B1이 좀 더 안정적이었습니다.
또, 전체적인 전압변동폭에 대해서는 두 제품 중 어떤 한 제품이 좀 더 나은지를 결정하기 힘들 정도로 매우 비슷한 수준이었습니다.
한편, 두 제품 모두 Vcore 전압의 아이들 시와 풀로드 시 간의 전압변동폭이 오차범위 5%를 초과했는데 이는 ASUS 메인보드 특유의 Vcore 전압변동이 심한 특성 때문으로 양호한 수준으로 봐도 무방할 것입니다.
|
 |
|

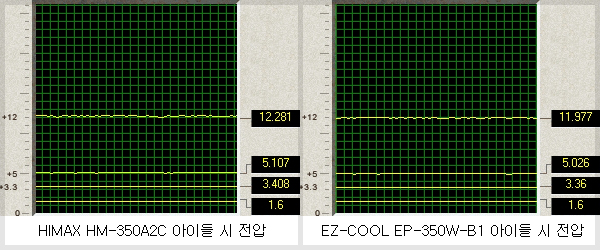

▲ 아이들 시의 전압비교 |
 |
|
▲ 풀로드 시의 전압비교 |
|
아이들-풀로드 간 전압변동값 |
HIMAX HM-350A2C |
EZ-COOL EP-350W-B1 |
|
+12V |
-0.122 (1.02% 감소) |
-0.182 (1.52% 감소) |
|
+5V |
+0.027 (0.54% 증가) |
+0.000 (변화없음) |
|
+3.3V |
-0.016 (0.48% 감소) |
-0.032 (0.97% 감소) |
|
vcore |
-0.096 (6.30% 감소) |
-0.080 (5.25% 감소) | |
|
▲ 아이들-풀로드 간 전압변동값 비교 |
|
- 온도 테스트 |
|
전압 테스트에서는 두 제품 모두 우열을 가리기가 힘들정도로 비슷한 결과를 보였습니다. 온도 테스트에서는 결과가 어떻게 될지 지금부터 살펴보도록 하겠습니다.
참고로 풀로드 방법은 Prime95라는 프로그램을 사용하여 실시했는데 많은양의 램을 사용하는 테스트인 Blend 옵션으로 게임을 제외한 애플리케이션 사용에 있어서는 최대한의 발열이 생기도록 환경을 마련하였습니다.
먼저 아이들 시에는 두 제품 모두 CPU와 메인보드 온도가 각각 30도, 33도로 동일하였습니다. 풀로드 시의 경우에도 CPU의 온도는 49도로 같았는데 메인보드의 온도는 HIMAX HM-350A2C가 37도로 4도 상승하는데 그친반면, EZ-COOL EP-350W-B1은 6도 상승한 39도를 보였습니다.
따라서 온도 테스트 결과를 종합해보면 두 제품 모두 비슷하지만 시스템 내부 온도를 의미하는 메인보드 온도에 있어서는 HIMAX HM-350A2C가 발열해소에서 뛰어나다고 할 수 있겠습니다.
한편, 두 제품 모두 풀로드 시 CPU 온도가 아이들 시에 비해 19도나 상승한 만큼 CPU의 온도를 낮추는데는 크게 기여하지는 못한다는 사실도 함께 알 수 있습니다. |
|
|
|
▲ 아이들 시의 온도비교 |
|
|
|

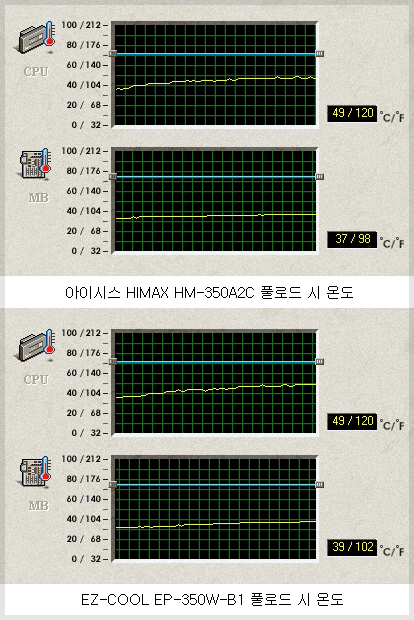

▲ 풀로드 시의 온도비교 |
|
아이들-풀로드 간 온도변화 |
HIMAX HM-350A2C |
EZ-COOL EP-350W-B1 |
|
CPU |
19도 상승 |
19도 상승 |
|
메인보드 |
4도 상승 |
6도 상승 | |
|
▲ 아이들-풀로드 간의 온도변화 |
|
- 소음 테스트 |
|
많은 사용자들이 무소음 파워를 원하지만 파워에서 발생하는 많은 열을 해결하기 위해서는 팬은 필수적입니다. 물론 방열판 만으로 이루어진 무소음 파워가 등장하기도 하지만 그들 제품들의 전압변동폭은 팬이 장착된 제품들에 비해서는 다소 쳐지는 편입니다. 따라서 현재에는 팬은 장착하되 소음이 적은 파워가 소음에 민감한 사용자들에게 인기있다고 볼 수 있지요.
이런 배경을 전제로하여 소음 테스트를 실시하게 되었는데, 전문적인 소음 측정 장비가 없는 관계로 녹음기를 이용하여 소리를 측정한 후, 컴퓨터에서 재생할 수 있는 파일로 포맷을 변환해 보았습니다.
테스트 결과는 아이들 시의 경우 EZ-COOL EP-350W-B1이 매우 조용한 반면, HIMAX HM-350A2C는 CPU의 팬회전수를 최대로 했을 때 만큼이나 굉장히 소음이 큰 상태를 보였습니다.
풀로드 시의 경우 EZ-COOL EP-350W-B1는 계속 조용한 상태를 유지하다가 CPU 온도가 50도를 넘자 조용한 상태에서 탈피, 약간 소음이 거슬리는 상태로 변하였습니다. 반면, HIMAX HM-350A2C는 아이들 시에도 시끄러웠지만 아이들 시에 비해 더 커져 작업을 할 때 음악을 틀어놓지 않으면 소음이 귀에 거슬릴 정도여서 소음에 민감한 사용자들은 불편함을 느끼지 않을까 생각합니다..
소음 테스트 결과를 종합해보면 HIMAX HM-350A2C는 PC방이나 사무실에서는 작게 들리겠지만 일반주택에서 방문을 닫고 있으면 소음이 귀에 거슬린다는 것을 알 수 있었습니다.
한편, 두 제품 모두 고주파음은 거의 체감하기 힘든 수준으로 미미함을 보였습니다. |
|
작업 구분 |
HIMAX HM-350A2C |
EZ-COOL EP-350W-B1 |
|
아이들 시 |
시끄러운 수준 |
소리듣기 |
조용한 수준 |
소리듣기 |
|
풀로드 시 |
시끄러운 수준 |
소리듣기 |
정숙한 수준 |
소리듣기 | |
|
▲ 아이들-풀로드 별 소음상태 측정 |
 |
|
- 가격동향 |
|
앞서 테스트를 통해 보여준 아이시스 HIMAX HM-350A2C의 성능은 소음을 제외하고는 크게 나무랄데가 없었습니다만 아무리 좋은 제품도 가격이 너무 비싸면 그림의 떡이 되기 마련이지요. 이번에는 HIMAX HM-350A2C의 가격을 살펴 보도록 하겠습니다
HIMAX HM-350A2C의 가격은 최저가가 35,000원으로 다나와에 등록된 147개의 350W 파워 제품들 중 가격이 낮은 순서로 95위를 차지해 가격이 중간 그룹에 해당함을 알 수 있었습니다.
하지만 HIMAX HM-350A2C의 가격을 유명브랜드의 동급 350W 파워들과 가격을 비교해 보면 최소 5천원 이상, 최대 3만원 가까이 저렴함을 알 수 있습니다.
또, 350W 제품들 중 1만원대 제품들의 성능이 대부분 우수하지 못함을 감안하면 아이시스 HIMAX HM-350A2C의 가격 경쟁력은 나쁘지 않은 수준이라고 생각됩니다. |
|
|
|
▲ 12월 12일 현재 HIMAX HM-350A2C 파워의 가격동향 |
|
제품명 |
다나와 최저가 |
HM-350A2C과의 가격비교 |
|
아이시스 HIMAX HM-350A2C |
35,000원 |
- |
|
스파클 POWER 350-60BTP |
42,000원 |
7,000원 더 높음 |
|
시소닉 POWER SS-350FB |
52,000원 |
17,000원 더 높음 |
|
세븐팀 ST-350BKV EPS-알람 |
56,000원 |
21,000원 더 높음 |
|
ENERMAX EG365P-VE FMA |
61,000원 |
26,000원 더 높음 |
|
Antec SMART2 SP350 |
64,000원 |
29,000원 더 높음 | |
|
▲ 유명브랜드 350W 파워와의 가격비교 |
|
- 고객지원 |
|
제품에 대한 사후지원인 고객지원 역시 제품의 가격만큼이나 구매 시 중요한 선택결정요소입니다. 그런 관점에서 아이시스의 HIMAX HM-350A2C 파워에 대한 고객지원 현황을 살펴보았습니다.
우선 상담방식은 전화상담과 온라인상담을 두 가지를 실시하고 있었으며, 온라인상담의 경우 1:1 문의메일 방식이 아닌 Q/A게시판을 운영함으로써 사용자들의 온라인 문의에 대해 투명한 처리를 하고 있었습니다. 하지만 아직은 문의량이 적어 게시판 전담 상담원이 투입되어 있지는 않은 모습이었습니다.
한편, 고장 발생 시에는 A/S센터를 방문해야 하는데 아직은 자체보유 유통망이 없기 때문에 수도권 및 지방에 지사가 없어 서울의 용산 A/S센터만 운영하고 있습니다. 따라서 수도권 및 지방의 사용자들은 택배를 통해 고장난 제품을 발송하여야 합니다.
마지막으로 A/S기간에 대해서는 제품 박스에서 볼 수 있듯 36개월 동안 무상으로 사후보장을 한다고 되어 있습니다.
따라서 파워 제품의 경우 개조의 염려가 적고 1년 이상 사용 시 팬이나 휴즈 등의 교체가 필요해질 수도 있는데, A/S기간에 대해서는 HIMAX HM-350A2C의 무상 A/S기간은 매우 넉넉하다고 볼수 있을 것입니다. |
|
|
|
▲ Q/A 게시판 방식의 온라인상담 시스템 |
|
A/S기간 |
HIMAX HM-350A2C-400 |
EZ-COOL EP-350W-B1 |
|
무상 A/S |
36개월 |
24개월 |
|
유상 A/S |
- |
12개월 |
|
총 A/S기간 |
36개월 |
36개월 | |
|
▲ A/S기간 비교 |
 |
|
- 장,단점 비교 및 평가 |
|
지금까지 아이시스의 HIMAX HM-350A2C 파워에 대한 필드테스트를 진행했는데, 좋은 내용이 상당히 많이 있었고 아쉬움이 남는 부분에 대한 정리도 필요하다고 생각하여 이제까지 필드테스트를 진행하면서 느꼈던 장점과 단점에 대해 아래와 같이 요약해 보았습니다.
여러가지 장점들 중 가장 돋보이는 부분은 알람 기능이라고 생각합니다. 파워가 정상적인지 아닌지를 일반 사용자들은 잘 모르기 때문에 단순한 고장을 방치했을 경우 나중에 파워가 터지거나 하여 다른 주변기기에 피해가 가는 사례가 많이 있는데 이를 미연에 방지할 수 있는 알람 기능은 안전하게 컴퓨터를 사용하고자 하는 사용자들에게 큰 편의를 제공하는 것이라 할 수 있겠습니다.
두 번째로는 15A에 이르는 2채널 +12V의 지원입니다. 350W 제품에서 15A이상의 듀얼 +12V는 흔치 않기 때문에 이부분 역시 주목할 만한 장점이라고 생각합니다.
마지막으로는 고급형 케이블타이의 제공이나 IDE 커넥터 커버, 컬러 슬리빙 케이블 같은 부가적인 지원입니다. 이런 부분은 제품의 성능과의 관련은 적지만 제조사의 사용자에 대한 따뜻한 배려를 느낄 수 있어 사용하는 사람의 기분이 좋아지지 않을까 싶습니다.
한편, HIMAX HM-350A2C를 살펴보면서 단점도 몇 개 보였는데, 그 중 하나가 정숙하지 못한 팬소음입니다. 회전수를 일반적인 120mm팬보다 2배나 많은 스펙의 팬을 장착한 것은 저명한 GLOBE FAN사의 제품을 사용하고도 소음이 크게 된 결과를 가져온 원인으로 다소 아쉬웠습니다. |
|
장점 |
단점 |
|
350W라는 풍부한 용량의 전원공급
※ 펜티엄D 프로세서 및 중,고급형 그래픽카드 장착은 물론 SLI, Crossfire 시스템 구축도 가능 |
시스템발열에 대한 냉각은 뛰어나나 CPU의 발열해소는 평균 수준에 머무름 |
|
고장유무를 알려주는 알람 기능 |
소음이 정숙하지 않음 |
|
+15A, +15A의 2채널 +12V를 지원하여 많은 주변기기를 장착 가능 |
전원을 켜거가 끌 때 알람기능의 소리가 큼 |
|
아주 안정적이진 않지만 양호한 수준의 안정적인 전압 지원 |
|
|
20/24핀 메인보드 전원케이블의 사용으로 기존 및 신규보드에서 모두 사용가능 |
|
|
커넥터 커버, 고급형 타이, 한글 매뉴얼 등의 다양하고 세심한 부가지원 |
|
|
크게 부담스럽지 않은 가격 |
|
|
3년이라는 넉넉한 무상 A/S기간 |
| |
|
▲ 장, 단점 비교 표 |
|
- 총평 |
|
마지막으로 아이시스의 HIMAX HM-350A2C에 대해 마무리 멘트를 하자면, "고장유무를 알려주는 알람기능으로 보다 안전하게 사용할 수 있는 책임있는 파워"라고 말하고 싶습니다.
그럼 이상으로 아이시스 HIMAX HM-350A2C에 대한 필드테스트를 마치며, 필드테스트를 할 수 있도록 도와주신 (주)케이벤치와 (주)아이시스 관계자분들께 감사의 말씀을 드립니다. |
