AIRBAND "AWR-54G" 유무선공유기 사용기

gamyeon

조회 : 6508
작성일 : 2006/04/18 19:20
간편 URL : http://www.bodnara.co.kr/bbs/bbs.html?D=20&num=77032

AIRBAND AWR-54G Router 사용기...2006.04.06

근래에 대한민국이 IT 강국의 면모를 이어갈 수 있는 가장 근본적인 원동력은 어쩌면 발달된 인터넷일 것이고, 정보 고속도로로서 향후에도 끊임 없이 발전의 원동력이 되어 갈 것입니다.

오래 전에 미국으로 이민 간 친구와 통화 중 들은 이야기로는 세계 강국이라는 미국에서도 일부 지역에서는 아직도 모뎀을 이용한 인터넷 접속을 하고 있다는 말에 깜짝 놀라고 친구가 들려주는 그 배경에 어느 정도 수긍했던 기억이 있습니다. 미국은 1929년 뉴딜 정책을 쓴 이후로 사회 간접 자본에 대한 투자를 하고 싶어도 광활한 대륙에서 설비 투자비가 엄청나기 때문에 쉽사리 손을 쓰지 못하는 실정이기 때문에서 인터넷에 대한 투자는 엄두도 내지 못한다는 사실에 일면 수긍이 되는 부분이었습니다. 이러한 사례에 비추어 볼 때 우리는 다소 행복한 편이라고 여겨집니다.

다른 나라와 비교해도 손색이 없는 인터넷 환경을 갖고 있는 우리의 환경에서 이를 최대한 활용하는 것이 무한한 발전의 원동력이 될 것이라는 믿음 하에 성능 좋고, 다양한 기능을 가진 공유기를 쓰는 것은 현명한 일이고, 당연한 일이라고 생각합니다.

이미 시중에는 많은 종류의 공유기, 업체가 등장해서 사용자들의 입맛에 맞추고자 개발 노력을 기울이고 있는데 에어밴드에서도 최근 새로운 제품으로 무장하고 시장에 어필하게 되었는데 사실 일반인 입장에서 보면 에어밴드는 다소 생소한 제품이라 선책에 있어 약간 망설이게 할 수 있는 요소를 갖고 있는데 우선 미려한 디자인이 눈길을 끄는 제품으로서 과연 그 성능도 외모에 걸 맞는 성능을 보여줄지 차근차근 살펴 보도록 하겠습니다.

AWR-54G	54Mbps Wireless IP Router
지원 규격	IEEE802.11g/IEEE802.11b/IEEE802.3/IEEE802.3u/IEEE802.3x
Protocol	ICP/IP, NAT, DHCP, UDP, FTP, PPPoE, HTTP, DNS
포트	WAN	10/100Mbps RJ-45 Port 1ea, Statin IP 1ea, DHCP Client, PPPoE
	LAN	10/100Mbps RJ-45 Switched Port 4ea
Frequency	2.412GHz ~ 2.472GHz(Korea/Europe)
Forward Speed	1, 2, 5.5, 11Mbps(802.11b)
	6, 9, 12, 18,24, 36, 48, 54Mbps(802.11g)
채널 수	13채널
안테나	5dBi 안테나
Media	100BASE-TX : UTP/STP Cat 5
Management	Web-Based configuration and management
Security Encryption	64-bit, 128-bit WEP Encryption
Size	185.2mm X 115.5mm X 30mm(W X D X H)
Operating Temperature	온도 : 0 ~ 45℃, 습도 : 10 ~ 85%
내부 기능	DMZ Server, UPNP, Firewall, Virtual Server, Remote Wake-up, Worm Virus Check
제조사	에어밴드
유통사	아이티로그인(080-711-7414)

* 주요 특징

최대 105Mbps 유선 속도 지원 : Speed-up

가장 많은 인터넷 통신 Application과 On-Line게임 지원

웜 바이러스 자동 차단 기능

Super DMZ 기능 지원

한글 설치 마법사 기능 지원 : 누구나 쉽게 설치 가능

UPnP(Univesal Plug & Play) 기능 지원

5dBi 안테나 탑재

포장 및 외형 살펴보기

□ 박스 디자인 특징

요즘은 온라인 시장에서 상품을 구입하는 경우가 많기 때문에 소비자의 입장에서 보면 제품의 안전을 위해 포장에 신경을 많이 쓰는 편입니다. 또한 제품 포장은 제품과 소비자가 처음 만나는 순간의 접점이 되기 때문에 중요하다 하겠습니다. 따라서 AIRBAND "AWR-54G"의 얼굴이라고 할 수 있는 겉모습을 살펴 보는 것으로 AWR-54G에 대한 내용을 펼쳐 보이겠습니다.

박스의 외형을 보면 블랙 색상을 위주로 디자인하였으며 순백의 모습을 하고 있는 공유기와 대비되는 색상이기는 하지만 흑백이 적절하게 조화된 모습이며 AIRBAND 로고와 제품명을 담아 간결하면서도 자신을 알리기에 충분한 모습입니다.

또한 박스 외부를 비닐 커버를 덧대어 박스 손상이나 습기에 의한 기기 성능 저하를 방지하는 등 제품 포장에 정성을 들인 모습을 엿볼 수 있습니다.

박스 측면에는 제품 모델명과 더불어 자신의 신상 정보(스펙)를 자세하게 담는 센스를 보이고 있습니다. 매뉴얼에 제품 정보를 담고 있기는 하지만 이처럼 박스 외면에 제품 정보를 담는 센스를 놓치지 않고 있습니다.

박스는 이중 박스로 제작되어 내부 박스에 본체를 비롯한 구성품을 내장하고 있습니다.

내부 박스를 꺼내면 위와 같이 본체가 순백의 모습으로 환하게 반기고 있는데 제품 이송 중 흔들리지 않도록 견고하게 고정된 모습이며, 양쪽으로 손가락을 끼워 제품을 꺼낼 수 있도록 별도의 홈을 가공해 두었습니다.

우선 첫 만남은 인상 깊은 모습입니다.

□ 제품 구성

먼저 제품 구성부터 살펴 보면 제품 구성은 일반 공유기와 크게 다를 바 없습니다.

제품 구성은 AWR-54G 본체, 전원 어댑터, 스탠드, UTP 케이블, 전원 어댑터, 매뉴얼, 5dBi 안테나로 구성되어 있습니다. 다른 공유기와 달리 드라이버나 사용 설명서를 담고 있는 CD는 포함되어 있지 않습니다.

제품 외형이 독특합니다. 마치 우주선을 연상하는 디자인을 채택하여 사뭇 신비스런 느낌을 줍니다. 색상은 고광택의 화이트 색상으로 깔끔한 인상을 주며 미끈하고 고급스런 분위기도 연출합니다.

상부의 중앙에 자리잡은 AIRBAND 로고가 한결 산뜻한 모습으로 돋보입니다.

수직 장착을 위한 스탠드의 모습은 AWR-54G 본체의 크기에 비해 다소 작아 보이기 때문에 불안정할 것 같은 느낌을 줍니다. 그러나 크기는 작아도 의외로 묵직하고 바닥에 미끄럼 방지용 패드를 부착해 두었기 때문에 작은 크기로서 공간을 적게 차지하면서도 작은 크기에 비해 오히려 견고하게 고정할 수 있는 장점을 갖고 있습니다.

5dBi 안테나는 탈부착이 가능한 형태로서 360˚ 회전이 가능하고 수직으로 90˚까지 방향을 조절할 수 있습니다.

UTP 케이블은 WAN 포트 연결용으로 제공되었으며, CAT.5e 규격을 적용한 제품으로 전체 길이가 약 1m정도로서 PC 본체를 대부분 책상 아래에 두고 공유기는 책상 위에 설치하여 사용하는 점을 감안한 길이인 듯 합니다. 따라서 일반적인 책상에서 사용하기에 부족하지도, 지나치지도 않은 길이라 하겠습니다. 개인적인 바람이라면 제품의 세련미를 더하고 사용자의 환경을 좋게 하기 위해서 플랫(Flat)형 UTP 케이블 제공을 고려해 보는 것도 좋을 것 같습니다.

전원 어댑터는 전형적인 어댑터 형태를 하고 있으며 어댑터 정격은 입력 AC 220V/60Hz/0.1A의 용량이고 출력은 DC 7.5V/1500mA이며, 원산지는 중국입니다.

어댑터 정격에서 알 수 있듯이 전류 용량이 작은 점은 AWR-54G가 전력 소모량이 그다지 크지 않은 제품이라는 것을 간접적으로 알 수 있습니다. 따라서 적은 전력 소모와 더불어 발열 또한 적을 것으로 추측할 수 있습니다.

요즘 미니 타입의 어댑터가 주류를 이루고 있는 것에 비하면 보다 컴팩트 한 크기의 미니 어댑터로 변경하는 것이 좋을 것 같은 생각이 들고 입력 전압이 Free Voltage가 아닌 220V 전용이라는 점은 사용자 환경을 다소 제약시키는 요소가 될 것으로 보입니다.(우연의 일치이기는 하지만 어댑터가 DATAGRAM - DXR-9420WL II 유무선 인터넷공유기의 어댑터와 동일합니다. 정격을 비롯해 외형까지 똑같습니다. 같은 칩셋을 사용한 제품이기 때문이겠지요?)

제품 매뉴얼은 한글로 구성되어 있으며, 설치부터 사용에 이르기까지 장황하다 할 정도로 자세한 설명을 담고 있어 초보자도 사용하기에 편리함을 주고 있습니다.

또한 매뉴얼의 독특한 점 한 가지는 제품 박스 디자인과 일치되는 점을 갖고 있어 박스에서부터 제품까지 고루 디자인을 안배한 것을 볼 수 있습니다.

□ 제품 생김새는?

본체 외형은 독특함을 갖고 있습니다. 마치 우주선을 연상하게 한다고 할까요?

전체적인 형태는 유선형을 하고 있어 날렵함을 주고 색상은 상아색의 고광택 색상으로 고급스러운 분위기를 연출하기에 충분합니다. 정면 중앙에 도안한 AIRBAND 로고도 중심을 잘 이루고 전체적인 디자인과 조화되는 모습입니다.

정면에는 각종 LED를 배열하여 공유기 작동시 작동 상태를 한 눈에 쉽게 파악할 수 있도록 하고 있습니다. 좌측부터 PWR, CPU, WAN, 랜 포트(1~4번 LED) LED가 배치되어 있으며, LED 불빛은 가운데 검은색 테두리 사이에서 빛나게 됩니다.

LED의 색상은 전원 LED는 적색, ANT LED는 파랑, CPU 및 WAN/LAN LED는 연녹색으로 발광하게 됩니다. 한 가지 아쉬운 점은 LED의 시인성이 그다지 좋지 않은 점입니다.

본체 바닥 부분은 전체 면적의 50% 정도에 해당하는 면적을 통풍구가 차지하고 있으며 많은 구멍을 두어 발열에 대비하고 있습니다. 공유기를 장시간 사용할 경우 발열 정도를 무시할 수 없는 점을 고려할 때 발열 해소를 위해 고려하고 있음을 할 수 있습니다. 제품 사용시에는 수평으로 사용하는 것보다 수직으로 거치하는 것이 냉각측면에서 유리할 것으로 보입니다.

바닥의 네 모서리에는 미끄럼 방지용 고무 받침을 두어 공유기의 미끄럼이나 이동을 방지하고 있습니다.

바닥 중앙부에는 시리얼 번호, 제품명 및 A/S 전화 번호와 주소를 기록한 Label을 부착해 두고 있습니다.

측면의 모습을 보면 날렵한 모습을 실감할 수 있습니다.

제품의 수직 중앙부를 따라 검은색의 띠 형태의 테두리를 두어 상하 대칭의 모습을 하고 있습니다. 테두리를 따라 LED를 배치했기 때문에 전원을 인가하고 사용하게 되면 테두리를 따라 LED가 발광하여 동작 상태를 나타내게 됩니다.

후면부도 화이트 색상으로 깔끔한 모습을 그대도 유지하고 있으며, 후면부는 각종 포트가 자리하고 있는데 포트의 왼쪽부터 전원 커넥터, WAN 포트가 자리하고 LAN 포트 4개가 자리하고 있습니다.

랜 포트 우측 옆에는 Reset 버튼이 자리하고 있는데 사용자의 부주의에 의한 Reset를 방지하기 위해 내부로 유입된 구조로 되어 있습니다. 이용 빈도가 낮은 부분이기 때문에 이처럼 방지 구조가 오히려 좋다 하겠습니다.

맨 우측에 안테나 단자가 자리하고 있는데 지향성, 무지향성에 상관 없이 안테나 설치가 가능합니다.

내부 구조 살펴보기 !

내부 구조를 살펴 보기 위해 분해를 해 보았습니다.

바닥 면의 미끄럼 방지 고무 받침을 떼어 내면 볼트를 분해할 수 있습니다. 하지만 가능하면 분해는 권하고 싶지 않습니다. 제품 손상이 A/S 문제는 차치하고라도 미끄럼 방지용 고무 받침의 안쪽은 접착제가 붙어 있어 받침 제거 시 접착력이 약해질 수 있기 때문입니다.

커버를 연 모습입니다. 공유기의 핵심 프로세서를 비롯하여 플래시 롬, 메모리, 랜 포트 등 주요 부품들이 일목요연하게 배열되어 있습니다. 중앙을 기준으로 하여 오른쪽에 방열판이 붙어있는 프로세서(메인 칩셋)를 비롯한 플래시 롬과 메모리가 자리잡고 있으며 왼쪽에는 무선 랜 부분이 미니 PCI 슬롯으로 장착되어 있습니다. 또한 아래쪽으로는 4개의 랜 포트와 1개의 WAN 포트 부, 10/100Mbps 이더넷 포트를 지원하기 위한 모듈이 자리잡고 있습니다.

공유기의 가장 기본적인 기능이라 할 수 있는 이더넷 스위칭, DHCP서버, IP 공유 기능 등 공유기의 역할을 수행하기에 AWR-54G의 핵심부라 할 수 있는 프로세서 부입니다.

오른쪽에 프로세서 칩셋이 자리하고 있으며 발열에 대비하여 방열판을 부착해 두었는데 방열판을 부착한 모습이 다소 허술해 보여 다소 아쉬운 부분으로 남습니다. 미려한 외형과 더불어 제품 제조 마무리에 보다 더 신경을 써야 할 것으로 보입니다.
프로세서 칩셋은 AMR9 계열의 166MHz 초고속 프로세서가 사용되었기 때문에 안정된 성능을 보여 줄 것으로 예상할 수 있습니다.

메인 프로세서 왼쪽으로는 2MB 용량의 플래시 롬과 16MB 용량의 메모리가 위, 아래로 장착되어 있습니다.

AirBand AWR-54G에서 무선 성능을 담당하는 칩셋은 대만 Ralink社의 RT2561T 무선 랜 칩셋을 탑재하였습니다. 장착 방식은 온 보드(On-Board) 방식이 아닌 mini PCI 방식을 사용하여 성능 향상을 꾀하고 있다고 하겠습니다. 온 보드(On-Board) 형식의 경우에는 기판의 배열을 비롯한 제품 디자인의 깔끔함을 가질 수 있는 것에 비해 mini PCI 타입은 실제로 온 보드(On-Board) 타입의 칩셋보다 성능이 좋은 것으로 평가가 있듯이 AirBand AWR-54G는 mini PCI 방식을 선택하여 보다 좋은 수신 성능과 안정성을 위한 폼을 적용하고 있다고 하겠습니다.

좌측의 은색 부분은 RF 출력 회로로서 표면에 알루미늄으로 차폐하여 전자파를 방지할 수 있는 구조를 하고 있습니다. 무선 랜 카드가 전자파의 간섭 없이 제 성능을 충분히 발휘할 수 있도록 고안한 부분입니다.

RT2561T는 64비트나 128비트의 암호화 보안 규약(WEP wired equivalent privacy)을 따르고 국제표준 전송규약인 IEEE802.11b와 11g를 따르기 때문에 최대 54Mbps의 데이터 전송 속도를 보장하는 한편 안정성에 주안점을 둔 제품이라고 평가하고 싶습니다. 어디까지나 개인적인 주관인데 랜이즈의 리뷰 기사들을 보던 중에 우연히 DATAGRAM DXR-9420WL II의 레이아웃을 보게 되었는데 AirBand AW54G와 레이아웃이 거의 일치하는 것을 보게 되었습니다. 또한 다른 제품에서도 유사한 모습을 보게 되었는데 이 점이 시사하는 바는 바로 "AWR-54G"가 레퍼런스 제품을 추구하는 것으로 해석하게 되었습니다. 레퍼런스 제품이라고 해서 꼭 안정성을 중시하는 제품이라고 단정지을 수는 없지만 일반적으로 널리 쓰이는 칩셋을 사용한 것은 이미 시장에서 안정성이 입증된 제품을 사용하게 된 배경이 되었을 것으로 추측하기 때문입니다. 참고 삼아 랜이즈에서 리뷰한 제품의 레이아웃을 보면,

위 사진은 랜이즈에서 리뷰한 DATAGRAM DXR-9420WL II의 기판입니다. 이더넷 포트 제어부와 보조 안테나 고정 방식을 제외하고 프로세서, 플래시 롬, 메모리 등 틀린 부분을 찾기 어려울 정도로 나머지 부분들이 AirBand AWR-54G의 기판과 흡사한 것을 알 수 있습니다.(위 그림은 랜이즈 기사 중에서 인용했습니다.)

안테나는 메인 안테나와 보조 안테나로 구성된 듀얼(Dual) 안테나 구조를 하고 있으며, 메인 안테나가 바깥으로 연결(사각형 부분)되고 보조 안테나(원 부분)는 상부 커버의 내부에 부착되는 구조입니다.

듀얼 안테나를 채택했기 때문에 안정성에서 우위를 갖고 있으며, 5dBi의 안테나를 제공하기 때문에 보다 나은 수신 감도를 가질 수 있는 장점을 갖고 있다고 하겠습니다.

무선 칩셋 주변으로 전원 공급부가 자리하고 있는데 공유기의 각종 칩셋들에 안정된 전원을 공급하기 위한 레귤레이터 부분과 각종 콘덴서의 모습을 볼 수 있습니다. 이형적으로 안정된 전력을 보장할 수 있을 것으로 믿음을 갖게 합니다.

이더넷 스위칭을 관할할 이더넷 모듈의 모습입니다. 1개의 WAN 포트와 4개의 LAN 포트를 제어하게 됩니다.

전면 LED를 위한 발광 다이오드 모습입니다. 전원을 인가하면 PWR LED는 적색으로 점등되고 안테나 LED는 파랑, 나머지는 모두 연녹색으로 점등되거나 점멸하도록 되어 있습니다.

LED는 위와 같이 플라스틱 바를 통해 빛을 전달하는 원리인데 아래에서 LED가 점등된 상태를 보겠지만 LED의 시인성이 매우 낮은 상태를 보여 작동 상태를 구분하기가 쉽지 않습니다.

기판을 뒤집어 본 모습입니다. 특징적인 구조물은 갖고 있지 않으며 납땜 처리가 깔끔하게 되어 있어 제품 마무리가 잘 된 것을 확인할 수 있습니다.

기판을 뒤집어 놓고 보니 한 가지 모순된 점이 발견됩니다. AWR-54G 바닥 면에 위치한 통풍구가 다소 애매하게 되어 있습니다. 붉은색으로 표시된 부분이 서로 맞닿는 부분인데 통풍구와 만나는 기판 부위는 전체 부품 중에서 발열이 가장 심한 프로세서가 아니라 비교적 발열이 적은 랜 포트 부분이 통풍구와 일치되는 구조입니다.
냉각을 위한 별도의 장치를 갖고 있지 않고 대류에 의한 열 전달 과정을 통한 냉각에 의존해야 하는데 발열이 높은 프로세서 부분에 통풍구를 추가하거나 랜 포트에 치중된 통풍구를 프로세서 측으로 재배열해야 발열을 보다 원활하게 해소할 수 있을 것 같습니다.

설치...

□ 스탠드 장착

안테나를 조립하고 본체를 스탠드에 장착하면 아래와 같은 날렵한 모습을 볼 수 있습니다.

수직스탠드에 AWR-54G를 장착한 모습입니다. 스탠드의 회색과 화이트 색상의 본체가 잘 어울리고 날렵한 외형을 보여줍니다.

설치 전에 스탠드가 작아 보여 안정성에서 우려되었던 것과는 달리 스탠드 자체가 묵직하고 스탠드 바닥에 미끄럼 방지를 위해 천으로 된 패드를 부착해 놓은 덕에 우려화는 달리 안정적으로 지지되는 것을 확인할 수 있습니다. 일부 유무선공유기에서는 수직 거치가 불가능한 제품이 더러 보이는데 이에 반해 수직 스탠드에 장착함으로써 공간 활용성도 좋다 하겠습니다.

안테나가 360˚회전하기 때문에 필요에 따라 위로 향하게 하거나 아래로 향하게 할 수 있습니다. 그러나 안테나 길이가 본체 길이보다 길어 바닥에 닿기 때문에 아래로 향하게 하고 쓸 일은 별로 없을 것 같습니다.

스탠드에 장착하는 방식은 슬라이드 방식을 채택했기 때문에 스탠드에 본체를 살짝 밀어 넣는 방법을 쓰고 있는데 위의 스탠드 가운데 부분의 돌출 부분에 본체의 날개 형상의 뒷 편에 있는 홈을 맞춰 밀어 넣으면 간단하게 장착할 수 있습니다.

□ 설치

간단한 설치 과정을 거친 후 곧 바로 사용할 수 있는 상태가 됩니다. 여느 공유기와 마찬가지로 설치 과정에 특별한 사항이 없기 때문입니다.

우선 안테나를 조립하고 전원을 연결한 다음 공간 절약을 위해 스탠드에 수직으로 거치하고 모뎀과 PC에 UTP 케이블을 연결하는 것으로 설치 과정은 간단하게 끝납니다.

모뎀, PC와 연결하지 않은 상태로 전원을 인가하면 위와 같이 전원(PWR) LED와 안테나(ANT) LED만 점등됩니다.

스탠드에 장착하여 수직으로 세운 모습이 옆에 있는 모뎀에 비해 날렵해 보입니다. 한 인물 한다고 할까요?

그런데 인물을 반감시키는 부분이 눈에 띕니다. 그 진범은 LED로서 전원을 인가하고 랜 케이블을 연결하면 CPU LED를 비롯하여 WAN 포트와 LAN 포트 LED도 점등되어 점멸하게 됩니다. 위는 1번 랜 포트(2 ~ 4 번 랜 포트는 비어 있는 상태)에 연결한 상태인데 전원 LED는 적색, 안테나 LED는 파랑, CPU/WAN/LAN 포트용 LED는 연녹색으로 점등됩니다.

오른쪽 그림은 전원과 안테나 LED 중간에 CPU LED가 점등된 상태(왼쪽은 꺼진 상태)인데 가까이에서 들여다 보지 않으면 쉽게 인식할 수 없습니다. 또한 WAN/LAN 상태를 나타내는 LED도 마찬가지입니다. LED가 구조상 본체 내부 조금은 깊숙하게 자리잡고 있는 상태에서 플라스틱 연결 판을 통해 빛이 외부로 전달되는 구조를 갖기 때문인 것으로 판단되며, 차기 제품 변경 시에는 이 점을 개선한다면 보다 아름다운 불빛을 즐길 수 있으리라고 봅니다.

AWR-54G 우측에 있는 것이 하나로 VDSL 모뎀인데 두 제품의 LED를 비교해 보면 밝기나 시인성에서 그 차이를 확연하게 비교할 수 있습니다.

설치 전에는 후면부가 다소 여유가 있어 보였으나 안테나를 세우고 전원 커넥터와 WAN/LAN 포트를 연결하고 보니 복잡해져서 각 케이블들이 겹쳐 약간의 간섭이 작용하고 약간은 산만해 보이기도 합니다. 정리를 잘 하면 그다지 눈에 거슬리는 부분은 아니라서 큰 불편 사항은 아니어서 단점으로 작용하지는 않습니다.

AWR-54G 설정...

□ 네트워크 정보

하드웨어적인 연결을 끝내고 PC를 켜면 별다른 설정 없이 인터넷을 사용할 수 있는 환경이 됩니다.

설정은 웹 설정 방식을 따르기에 브라우저 창에서 설정하기 때문에 설정이 쉽고, 별다른 설정 없이 사용할 수 있는 환경이 조성되기 때문에 일반 초보자에게도 아주 반가운 일이 될 것이고, 인터넷 설정에 능숙한 사용자에게는 시간을 덜어 줄 수 있는 장점을 갖고 있다고 할 수 있을 것 같습니다. 그 내용을 보면 아래와 같고 아래는 별다른 설정 없이 인터넷 사용 환경이 만들어진 것을 보여 줍니다.

시작 폴더에서 "설정-제어판-네트워크 및 인터넷 연결-네트워크 연결-네트워크 연결"을 찾아 들어가면 위와 같이 로컬 영역에 대한 정보를 확인할 수 있습니다.

로컬 영역의 "연결 상태"를 확인할 수 있는데 별다른 설정 없이도 이미 인터넷에 연결되었기 때문에 패킷 전송 상태를 바로 확인할 수 있습니다.

이미 모든 것이 설정되었기 때문에 바로 인터넷 브라우저만 띄우면 바로 "자신이 가고 싶은 웹 세상"으로 인도해 줍니다.

설정 상태도 확인해 보면,

위와 같이 ip address(주소)가 192.168.10.xxx(편의상 xxx는 1 ~ 254 사이의 숫자)가 나타나는 것으로 보아 정상이겠죠?

만일에 제대로 연결되지 않았으면 다시 연결하는 방법에 대해 매뉴얼에서 친절하게 안내하는 것도 잊지 않고 있어 쉽게 설정 상태를 확인할 수 있는 점이 AWR-54G가 돋보이는 점 중의 하나입니다.

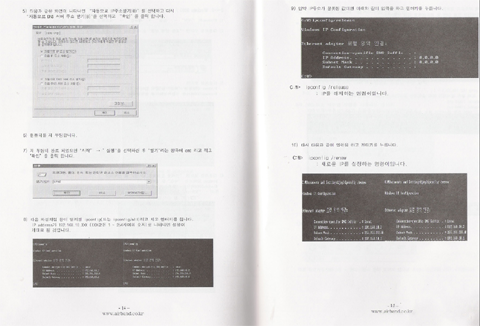

사용자 매뉴얼에 있는 내용입니다. 초보에게도 편리하게 잘 설명되어 있습니다. 간혹 오타가 눈에 띄기는 하지만 여느 제품의 매뉴얼에 비해 비교적 상세하게 내용이 수록되어 있습니다. 대만 제품이면서 한국 시장 상륙을 위한 준비를 철저히 했다고 할까요?

설정 마법사...

□ 설정 마법사 실행

AWR-54G의 기능을 제대로 활용하기 위해서는 각 메뉴에서 기능을 설정해 주어야 하는데 설정은 인터넷 브라우저를 열고서 AirBand의 기본 번지수(게이트 주소)인 192.168.10.1을 입력하면 여느 공유기처럼 쉽게 접근할 수 있습니다.

위 주소를 넣고 보면 아래와 같이 AirBand AWR-54G의 주요 설정 화면을 만날 수 있습니다. 여느 공유기와 마찬가지로 웹 설정 방식을 따르기 때문에 설명이 불필요할 정도로 설정은 간편합니다.

정보 화면

정보 화면으로서 가장 먼저 만나는 웹 설정 화면입니다. 인터페이스가 간편한 편이라서 화면 구성은 왼쪽 창에는 주요 메뉴가 자리하고 있으며, 오른쪽 창에는 각 메뉴에 해당하는 기능을 설정할 수 있습니다.

각 메뉴에 대한 설정은 왼쪽 창에서 메뉴를 선택하고 오른쪽 창에서 각 항목을 수정하면 됩니다.

참고로 WAN 정보를 보면 IP 임대 시간이 1800초(30분)이고 잔여 시간이 1272초임을 보여주고 있습니다.

□ 인터넷 설정 마법사 활용

웹 설정 초기 화면을 실행하면 위의 정보 화면과 함께 아래와 같이 설정 마법사가 팝업 창 형태로 나타납니다.

다른 공유기와 마찬가지로 마법사 창은 초보자도 쉽게 설정할 수 있도록 합니다. 인터넷 설정 마법사를 시작하면 아래와 같이 설정하는 과정이 진행됩니다.

	인터넷 연결 방법은 3가지 중에서 선택할 수 있습니다. 자신의 인터넷 회선에 맞는 연결 방법을 선택하면 됩니다. 유동 IP 주소(VDSL/ADSL/케이블 PPoE 방식(한국통신, 하나로 ADSL) 고정 IP 주소(My IP, Multi IP, 기타 고정 IP)
	일부 인터넷 서비스에서는 MAC 주소를 검사하기 때문에 그런 경우에는 MAC 주소를 입력해 주어야 합니다. 그런 경우에는 주소를 입력하고 다음 단계로 진행하면 됩니다.
	MAC 주소를 설정하고 내용이 맞으면 적용 버튼을 눌러 변경된 MAC 주소를 적용하면 됩니다.
	위에서 적용 버튼을 누르면 잠시 설정 내용이 적용되는 시간이 필요합니다.
	종료 버튼을 누르고 아래와 같은 화면을 보게 되면 정상적으로 설정된 것입니다.

설정 저장을 클릭한 후 브라우저 창을 열면 실행됩니다. 비교적 간편하게 설정할 수 있는 장점을 갖고 있습니다.

□ WAN 설정

WAN의 세부 설정으로 앞서 살펴본 설치마법사에서 대부분 자동으로 설정해 주지만 좀 더 자세히 설정할 필요가 있을 때 사용할 수 있습니다. 특히 케이블 인터넷 같은 경우 MAC 주소 필터링 기능이 기본적으로 걸려 있는데 이 때 유용한 MAC 주소 변경을 이곳에서 할 수 있어 유용하다 하겠습니다.

▽ 유동 IP 주소

VDSL, LAN, Cable, 접속 프로그램 내장형 ADSL 서비스에 사용

MAC 주소 변경 : MAC 주소가 공유기 WAN으로 복사됨

고정 DNS 사용 : 입력한 값이 PC로 전달됨

사설 IP 할당 허용 : 192.168.xxx.xxx와 같은 사설 IP 할당

▽ PPPoE 방식

ADSL Modem(유동 IP)이고 PPPoE 접속 방식 사용시

PPPoE 사용자 이름과 암호 입력

MTU 값 : 1454가 기본 값(회선 품질이 나쁜 경우 1300 사용)

고정 DNS 사용시 체크

ISP에서 IP를 할당 받아 사용하는 경우 IP 값 입력

최대 유휴 시간을 체크하고 시간을 입력한 뒤 "자동으로 연결"을 선택하면 입력한 유휴 시간 동안 인터넷을 사용하지 않으면 PPPoE가 자동으로 접속 해제되고 이후 사용자가 인터넷을 연결시 자동 연결되며, 만일 "수동으로 연결"을 선택하면 유휴 시간이 경과 한 후 PPPoE가 단절되면 정보 보기 화면에서 접속을 시도하기 전까지는 PPPoE가 다시 연결되지 않음

▽ 고정 IP 주소 : 고정 IP 회선 사용시

IP에서 할당 받은 IP 주 소 입력

설정 완료 후 설정 저장 버튼을 누르면 설정 정보가 저장됩니다.

□ 무선 정보 보기

무선 정보 보기에서는 현재의 무선 정보를 보여줍니다.

□ 무선 설정

무선 설정 메뉴에서는 무선 정보를 보여줌과 동시에 무선 정보를 설정할 수 있는 메뉴입니다. 무선 설정 메뉴에서는 손쉽게 다음과 같은 설정을 할 수 있습니다.

무선 설정 : 동작 설정
동작 설정	무선 기능 동작 설정 무선 기능을 끄고자 할 경우 "OFF" 선택 현재 상태 : 무선 기능 작동
SSID(Serviceset Denifier)	무선 랜을 묶어주는 네트워크 이름(Wireless Network Name)
지역	자신이 속한 지역 선택 한국 선택 : 13개 채널 사용 미국 선택 : 11개 채널 사용 일본 선택 : 14개 채널 사용
모드	g and b	IEEE 802.11g와 IEEE 802.11b 혼용 모드
	g only	IEEE 802.11g(54Mbps) 전용 모드
	b only	IEEE 802.11b(11Mbps) 전용 모드
채널	무선 네트워크 구성 채널 선택
SSID Broadcating	체크를 하면 AWR-54G는 주기적으로 SSID 이름을 무선 네트워크 지역에 알려주는 Broadcasting 기능 활성화

무선 보안 설정 및 MAC 주소 인증

인증 방법

Open System : 무선 보안 기능 사용 안 함
Sharing Key : 미리 정의된 설정 키 값을 가지고 운영, WEP 방식의 암호 기술
자동 : Open System과 Sharing Key 방식 모두 사용
WPA-PSK : Wi-Fi 규격에서 가장 강력한 암호화 기술

MAC 주소 인증

랜 카드의MAC 주소를 등록하여 허가된 MAC 주소만 인증

참고 사항

무선 보안 미설정시 다른 사용자가 AWR-54G에 접속 가능

무선 보안 설정에서 가장 쉬운 방식은 MAC 인증 방식

무선 보안 설정에서 가장 강력한 설정은 WPA-PSK 모드(단, 설정된 암호 분실 방지)

AWR-54G는 6번 채널을 기본적으로 사용하며, 만일 주변에 다른 무선 공유기가 있으면 2.4GHz 전파 채널이 중첩되어 신호가 약해 질 수가 있으므로 3 ~ 9번 채널이 검색되면 다음과 같이 조정 가능

상대방 채널 + 3 : 상대방 채널이 4일 경우 7번 채널로 변경
상대방 채널 - 3 : 상대방 채널이 8일 경우 5번 채널로 변경

□ WAN 설정

무선 네트워크 영역을 다수의 AP끼리 연결하여 확장할 수 있는 WDS설정 메뉴입니다. WDS 는 AP간의 브릿지(Bridge) 기능이며 , 같은 채널(Channel) 상에 여러 개의 AP와 Bridge를 만드는 기능을 이용할 수 있습니다. 최대로 4대까지 연결 가능하며, 연결 방법은 양쪽의 AP에 서로의 MAC주소를 입력하여 연결합니다.

□ LAN 설정

LAN 설정 메뉴에서는 공유기의 LAN IP주소를 변경할 수 있습니다.

내부 IP 주소 변경 설정은 현재 상요중인 기본 게이트 웨이를 변경할 수 있습니다. AWR-54G의 게이트 웨이는 공장 출하시 192.168.10.1로 설정되어 있는데 이를 변경할 수 있는 것입니다.

DHCP 서버 설정은 공유기가 각 PC들에게 IP를 자동으로 할당할지의 여부를 선택할 수 있으며, 기본값은 "사용함"으로 설정되어 있습니다.

DHCP 고정 IP 주소 설정 메뉴는 특정 PC의 MAC 주소에 대해서 항상 동일한 IP 주소를 할당하는 기능을 하게 되며 랜 카드가 바뀌기 전까지는 동일한 주소를 사용할 수 있습니다.

□ 라우팅 테이블

라우팅 테이블은 공유기 내부LAN에 연결된 또 다른 사설망과의 연결에 사용될 수 있기 때문에 이 기능은 일반적으로 라우터에 하나의 네트워크만을 구축하는 개인 사용자에게는 불필요한 기능일 수 있으나 라우터 내/외부에 복수의 네트워크를 구축하여 사용할 수 있기 때문에 사무용으로 사용할 수 있는 기능성을 갖춘 부분이라서 덤으로 얻을 수 있는 잇점이라 하겠습니다.
