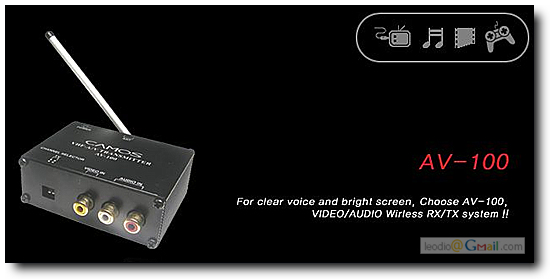

차량용 무선 A/V 송출기
CAMOS AV-100
1. 제조사 및 스펙 소개
차량용 A/V기기에 관심이 있거나 제품을 가지고 계신 분들은 한 번쯤 들어 보셨을 이름

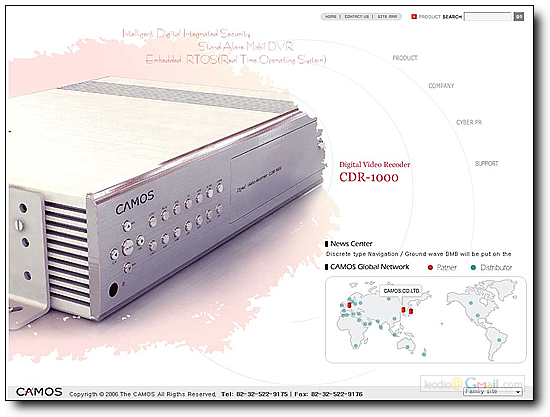

(주)카모스 CAMOS 입니다. 웹싸이트를 살펴보니 주로 수출 품목이 많은 것 같았습니다.
대부분의 차량용 제품을 만드는 업체의 홈페이지들이 커뮤니티나 게시판이
활성화 되어 있지 않은 경우가 대부분 인데 CAMOS의 경우에도 예외는 아니었습니다.
국내 고객들의 고객지원을 위한 게시판이 있었으면 하는 바람 입니다.
< specification >
|
사용전압 |
DC 12V 전용 |
|
사용전류 |
200mA |
|
휴즈 |
2A |
|
영상입력방식 |
NTSC 1V P-P/75Ω |
|
출력범위 |
약 10m 이내 |
|
대응채널 |
VHF 8CH/ 10CH/ 12CH/ 13CH |
|
입력단자 |
RCA jack |
|
본체규격 |
83(W) x 30(H) x 80(D) mm |
차량 제품답게 12V 전압을 사용하며 국내용 TV를 위한 NTSC 방식을 하고 있으며
무선 출력 범위가 10m 이내이므로 차량 내에서 충분히 사용이 가능할 것으로 보입니다.
2. 제품 소개
제품 배송은 박스 속에 안전하게 배송되어 왔습니다.

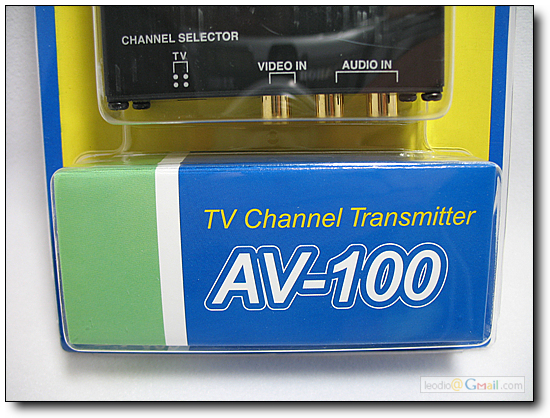

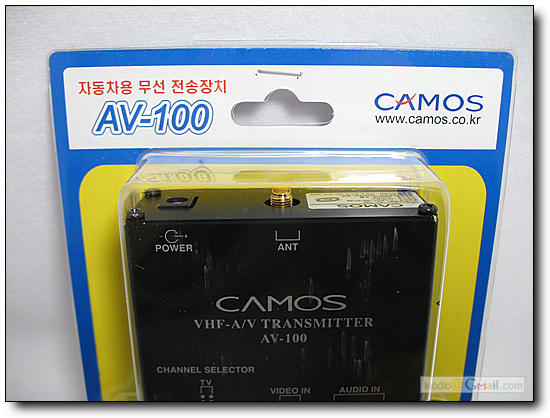

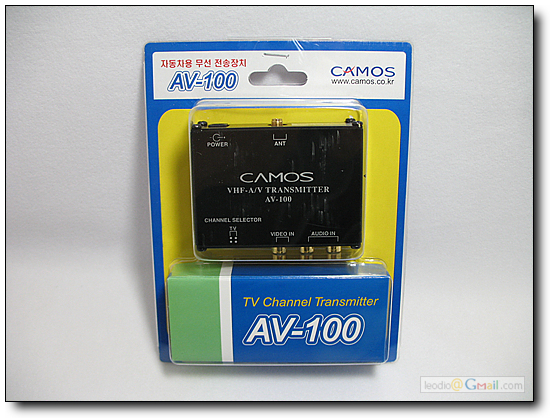

패키지는 외부에서 제품을 알아볼 수 있도록 되어 있습니다.
자동차용 무선 전송장치. 이름이 거창합니다만 앞서 제목에서 확인 하셨듯이
A/V기기의 오디오 및 비디오를 무선으로 TV나 라디오 튜너로 송출하는 기능을 합니다.
송출되는 신호를 TV는 지정된 채널을 사용하여 수신하게 됩니다.

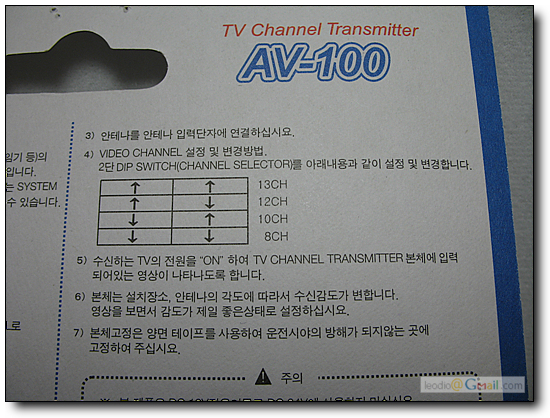

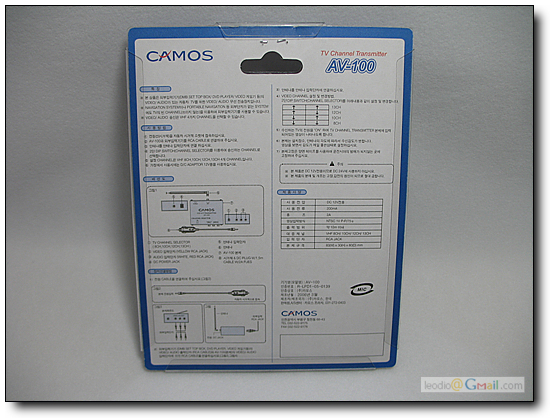

내부에 별도의 사용 설명서가 없는 대신 후면에 각종 특징 및 스펙 그리고 사용설명이
되어 있습니다. 별도의 메뉴얼이 없어도 충분히 이해가 가능 합니다.

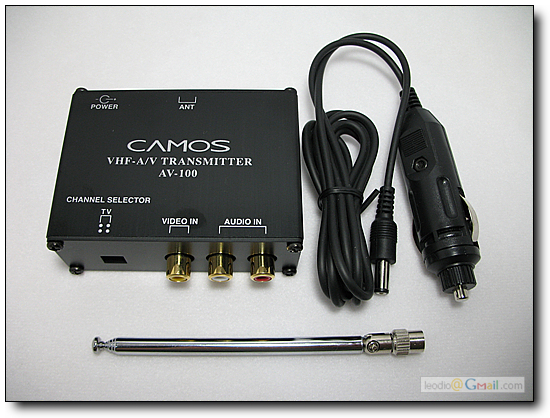

제품 구성은 무선 송출기 본체와 외부 안테나, 차량용 시거잭
그리고 사진에는 없지만 3M 양면 테이프가 들어 있습니다.

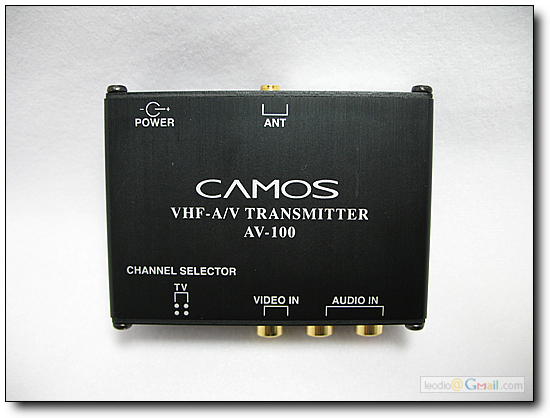

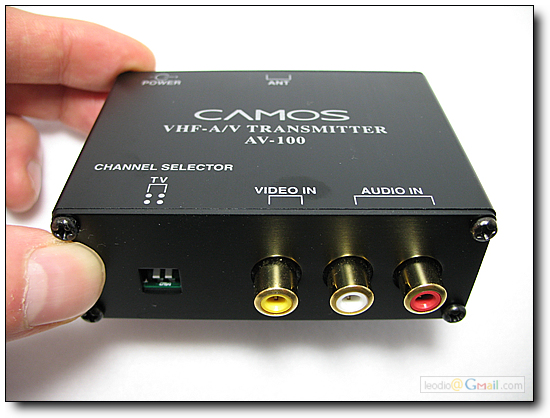

외형은 아주 간단 합니다.

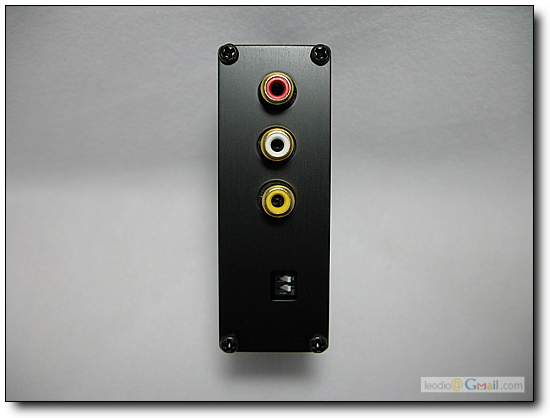

오디오, 비디오 입력부와 채널과 왼쪽으로는 채널 선택부가 되겠습니다.
안테나부와 함께 각 RCA 잭은 금도금이 되어 있습니다.
RCA 단자를 가진 각종 AV 및 영상 기기들을 차량에서 사용이 가능하죠.
또한 좁은 차량내의 공간에서 수많은 케이블들이 사라진다는 점에서
이 제품의 가장 큰 의미를 찾을 수 있겠습니다.

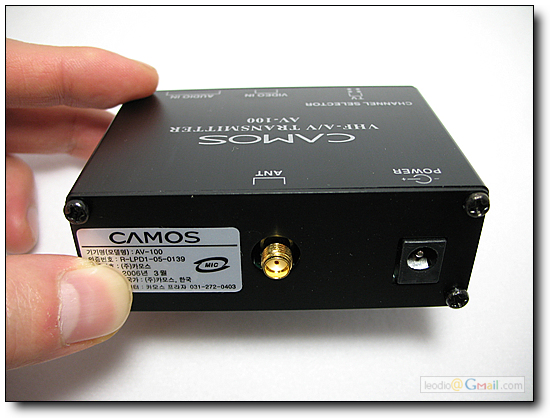

뒤로는 안테나 연결부와 전원 입력부가 위치 합니다.

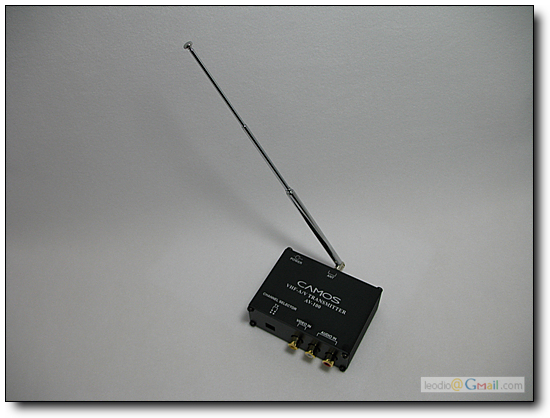

안테나를 장착한 사진 입니다. 안테나 연결부는 금도금이 되어 있어
어느정도의 손실이나 노이즈를 줄여줄 것으로 기대됩니다.

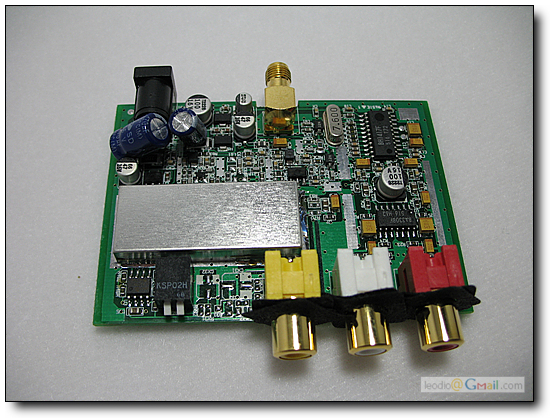

내부가 궁금하여 분해해 보았습니다.
자세한 세부 회로 설명은 각설하고 중간에 커다랗게 보이는 은색의 부분이
무선 송출부가 되겠네요. 무선 랜이나 공유기 내부를 보신 분들은 쉽게 아시겠네요.

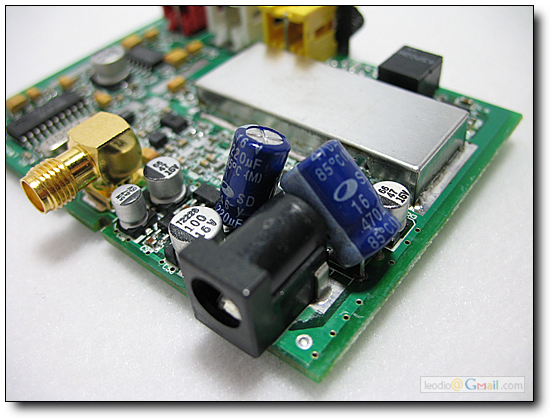

먼저 전원부 입니다. 작은 몸체를 하고 있지만 꽤 충실한 전원부를 하고 있습니다.

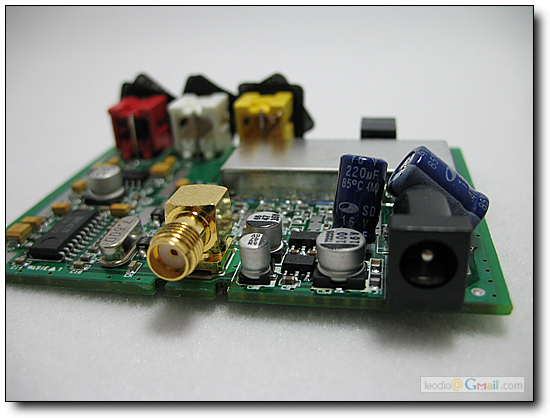

안테나 연결부는 앞서 말씀드린대로 도금이 되어 있습니다.
요즘 나오는 대부분의 A/V기기들이 금도금이 된 형태로 출시되더군요.

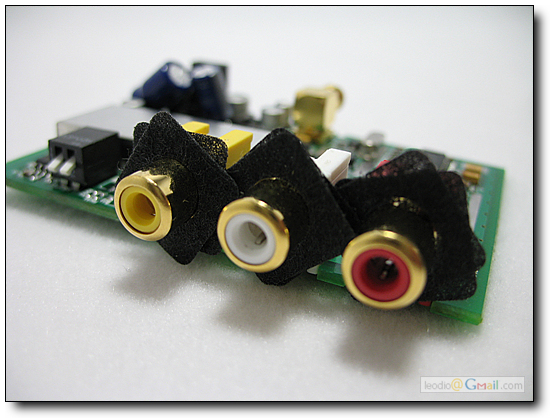

RCA 인터페이스 역시 금도금 처리가 되어 있으며
제품의 외부 케이스와 닫는 부분과 접촉을 방지하기 위해 천조각을 덧대어 놓았습니다.

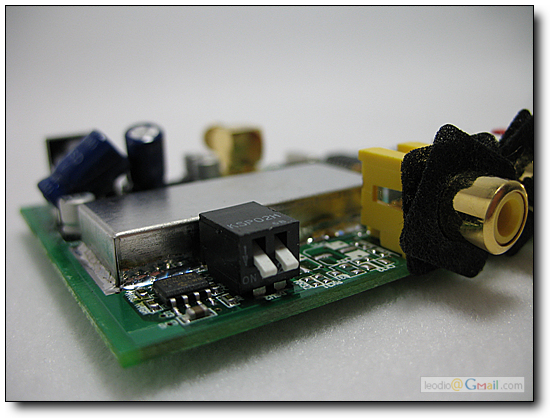

비디오 채널 실렉터 부 입니다.
|
↑ |
↑ |
13ch |
|
↑ |
↓ |
12ch |
|
↓ |
↑ |
10ch |
|
↓ |
↓ |
8ch |
표에서 보는바와 같이 2개의 스위치로
총 4개의 채널의 설정이 가능 합니다.
참고로 영상(비디오)의 경우 위와같이 채널 설정 후 TV의 채널에서 수신이
가능하지만 음성(오디오)의 경우 FM 송출로 차량 라디오 튜너에서 수신이 가능합니다.
단, FM 송신이 가능한 TV의 경우 음성이 TV의 스피커로 출력이 가능하겠죠.

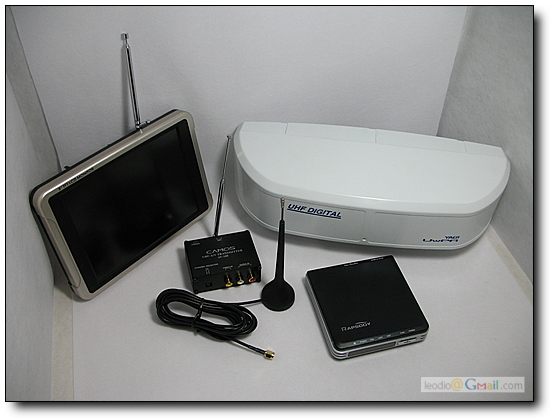

AV-100 테스트를 위한 차량용 TV와 디빅스+DMB 플레이어 입니다.
※ 오른쪽 상단 흰색의 야기 안테나는 TV의 수신율을 높이기 위해 사용해 보았습니다.

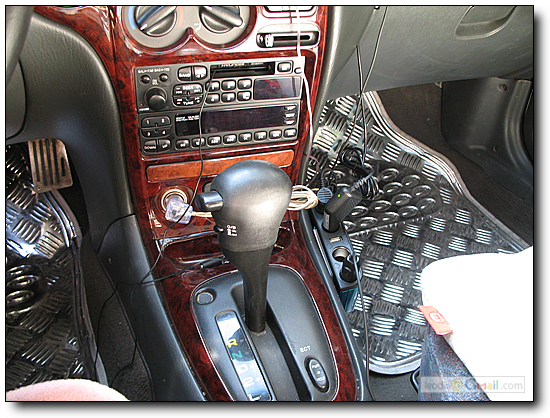

필자의 차량 내부의 모습 입니다. 사실 촬영하기 위해 대부분의 너저분한 선들을
내부로 가려놓았지만 상당히 지저분하고 정신이 없습니다. 운전에 방해가 될때도 있구요.

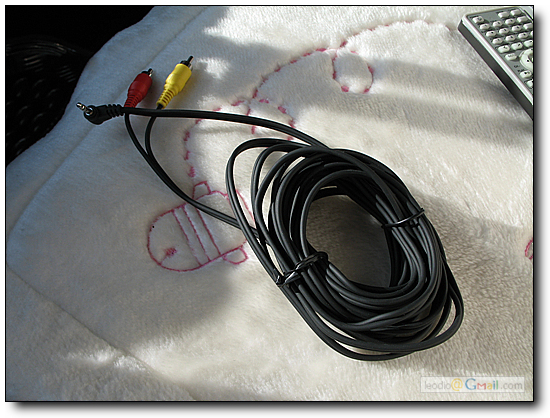

적어도 사진에 보이는 AV선 하나는 줄일 수 있겠습니다.
물론 대신 AV-100과 연결되는 부분이 추가되는 걸림돌 이겠지만
10m 이내의 수신범위를 가지고 있으니 차량 후방에 설치해두면 조금 나아지겠죠.

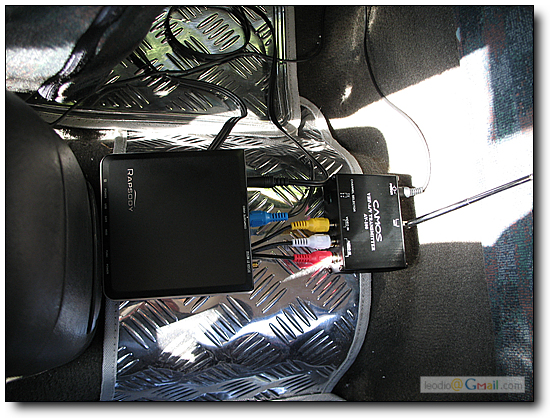

차량 후방에 설치하기 전에 테스트를 위해 대충 뒷자석에 설치해 보았습니다.
생각해 보니 시거잭이 앞좌석에 있는 경우에는 또 다른 선정리의 압박을 받을 수 있겠습니다.
이런...;; 우선 제품 설치 후 테스트를 해 보도록 하죠.
written by Leodio
