파워서플라이 시장에서 꾸준히 국산 파워를 생산하고 있는 파워서플라이 업체는 많지 않다. 외국 제조사의 것을 수입해서 판매를 하거나 하는 경우가 많다.
국내에서 파워를 생산하는 파워렉스는 꾸준히 OEM과 ODM등도 활발히 진행하고 있다.
이제 곧 세계인의 축제인 월드컵이 진행되는데, 박스디자인을 보면 월드컵에 자주 볼수 있을 것 같은 분위기의 디자인이 인상적인 제품이다.
레볼루션 435W인데, 이번 필드테스트를 진행할 수 있게 기회를 주신 브레인박스와 파워렉스에 감사의 말씀을 드립니다.
태극기를 연상시키는 박스 디자인이 눈에 띄는 제품이다.
국산 파워임을 강조하는 'MADE IN KOREA'라는 문구도 삽입되어 있다.
파워렉스에서는 2년 무상 A/S기간에 1년 유상 A/S 기간을 서비스 기간으로 잡고 있다.
하지만, 파워렉스 홈페이지에 가서 제품을 등록하면 서비스를 1년 더 연장받을 수 있다.
파워렉스 국산 레볼루션 435W는 듀얼 +12V를 지원하고 있으며 +12V1 16A, +12V2 18A로 넉넉한 +12V 출력을 갖고 있다.
CPU와 VGA등 내부에 +12V를 필요로 하는 부품들이 많아지면서 되도록 +12V의 A가 높은 것을 권한다. 그리고, 인텔에서 제시하고 있는 +12V 규격인 v2.0, v2.2를 구매하는 것이 좋다.
파워렉스 국산 레볼루션 435W는 v2.2를 지원하고 있다.

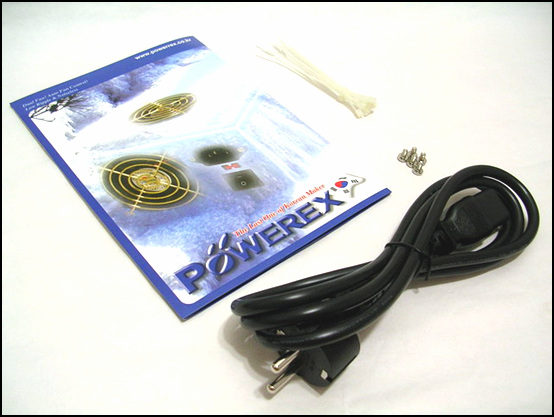

제공되는 악세사리로는 제품카다로그, 전원케이블, 케이블타이, 볼트가 제공된다.
파워렉스 국산 레볼루션 435W는 80mm 듀얼팬을 채용하고 있는 파워서플라이이다.
PWM 회로를 통해서 출력 향상을 꾀하였으며, 듀얼팬을 제어하는 기능까지 갖고 있다.
게다가 다른 특징이라하면 EMI 필터를 1, 2차로 넣어서 전자파로부터 보다 든든하게 제품을 지켜준다.

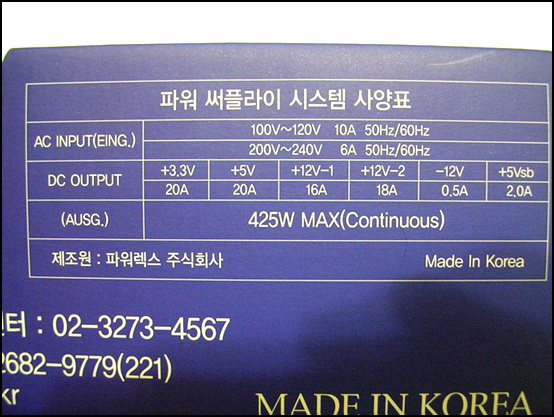

- 파워렉스 국산 레볼루션 435W 스팩 -
|
ATX 규격 |
ATX 12V v2.2 |
|
최 대 출 력 |
435W |
|
DC OUTPUT |
+3.3V |
+5V |
+12V 1 |
+12V 2 |
-12V |
+5Vsb |
|
20A |
20A |
16A |
18A |
0.5A |
2.0A |
|
AC OUTPUT |
220V ~ 240V 6A 50Hz / 60Hz |
|
냉 각 팬 |
듀얼 80mm |
|
보 증 기 간 |
3년 ( 무상2년 + 유상1년)
홈페이지에 제품등록시 유상1년 연장 |

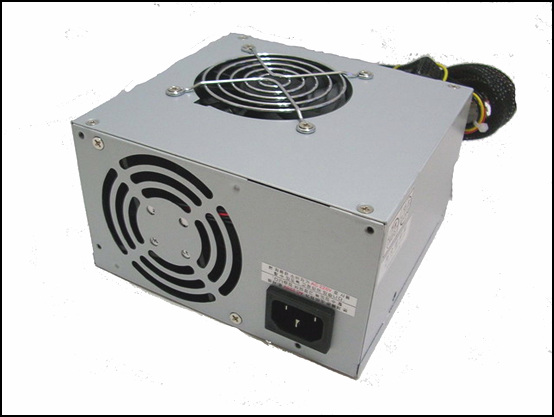

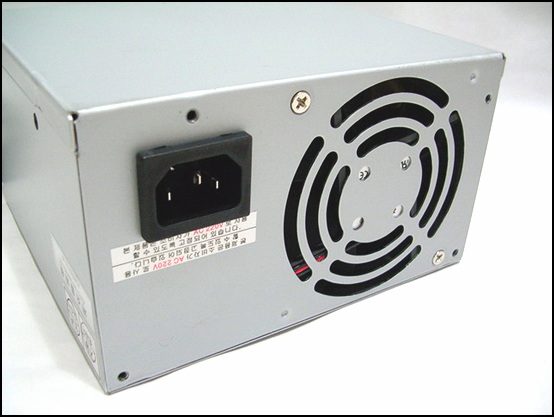

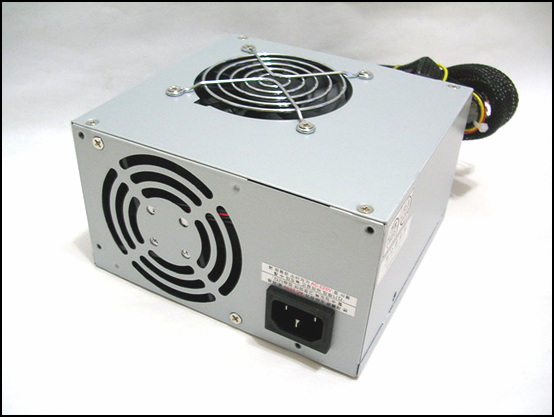

후면부는 전원커넥터와 80mm팬 한 개가 위치해 있다.
입력되는 전기는 오직 220V만 입력이 가능한 제품이다.
대부분의 파워서플라이가 프리볼트를 쓰는 경우가 많은데, 일반 가정집에서 거의 220V를 사용하고 있기 때문에 특별히 단점이라고 생각하지 않는다.

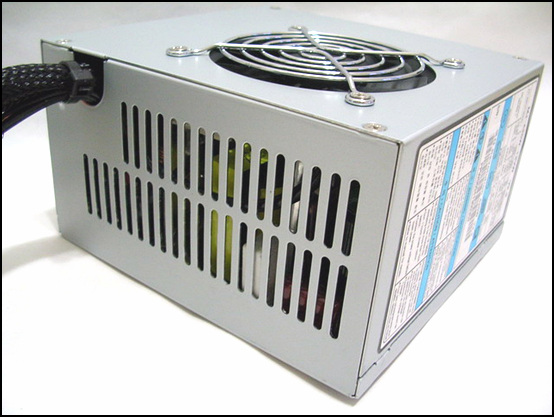

흡입구는 널찍하게 뚫려 있어서 내부 순환에 도움이 될 수 있게 되어있다.

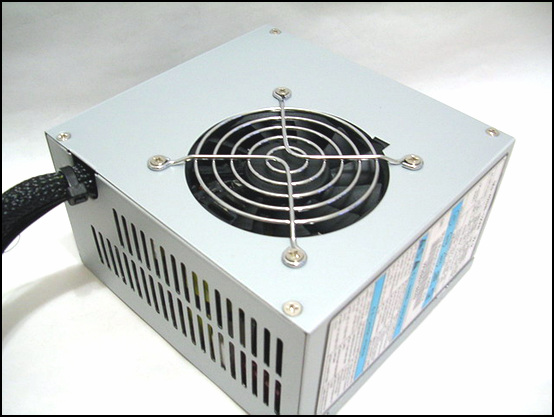

하단부에 80mm팬을 갖고 있다.
파워렉스 국산 레볼루션 435W는 80mm 듀얼로 빠르게 공기를 순환시키는 제품이다.

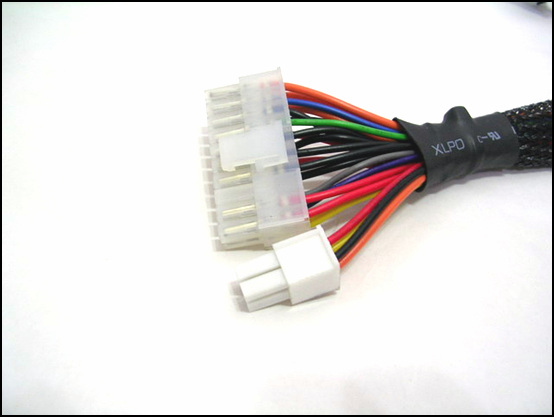

▲ 20+4핀 메인전원 케이블

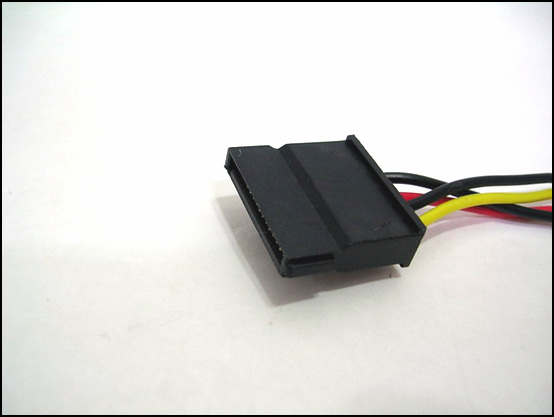

▲ SATA 전원 커넥터 1개

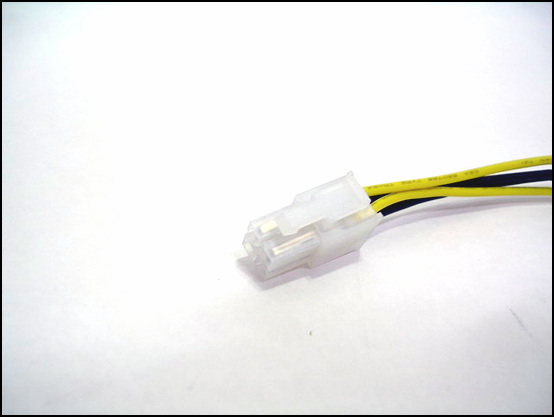

▲ 보조 +12V 4핀 커넥터 1개

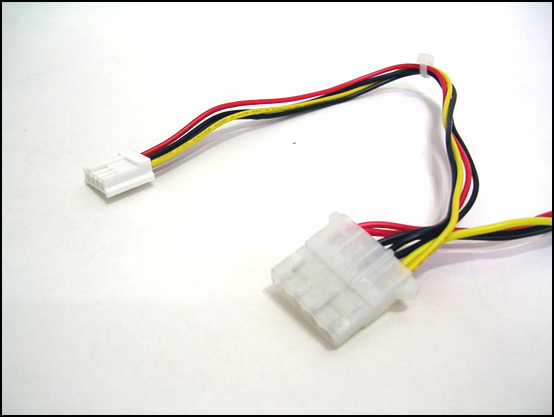

▲ 5.25인지 전원커넥터 5개, 3.5인지 전원커넥터 1개

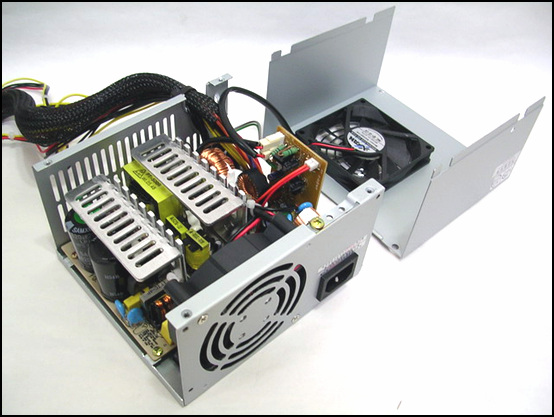

파워렉스 국산 레볼루션 435W의 내부구조에 대해서 살펴보겠다.
커다란 은색 방열판이 위치해 있어서 제품의 내부 열기를 식혀준다.

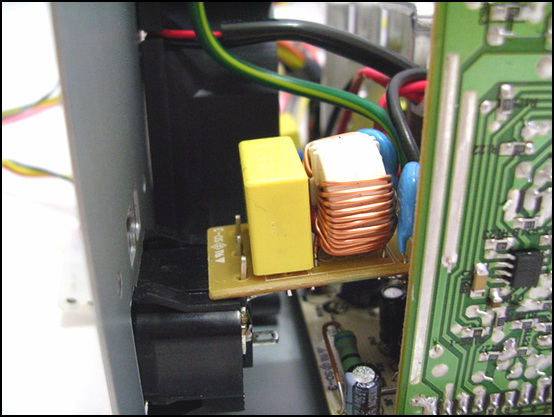

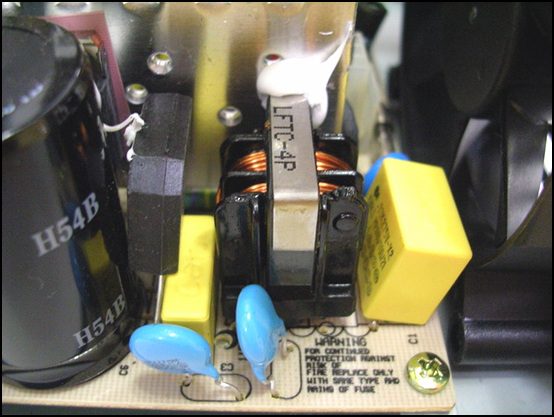

1차 EMI 필터부와 2차 EMI필터부 이다.
전원으로 들어오는 전기의 고주파 노이즈를 걸러주는 장치로 제품의 안정성을 높이는데 일조 하고 있다. 이제품은 1,2차 EMI 필터를 갖고 있는 것이 특징이다.

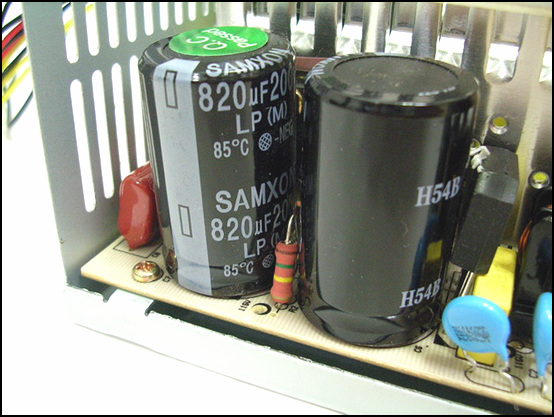

820uF 200V 콘덴서를 2개 채용하고 있다.
435W의 출력을 내기에 충분한 콘덴서 용량이다.

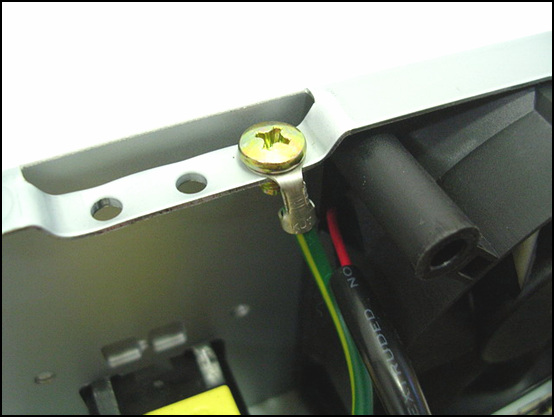

혹시나 모를 정전기나 전기적 충격에 의해서 제품의 고장을 막기위한 접지가 되어있다.
방열판 사이에 있는 트랜스부이다.

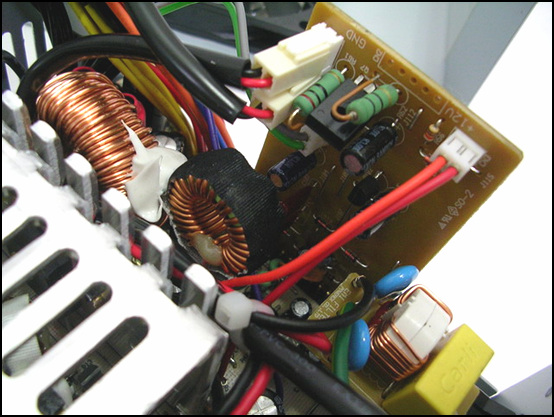

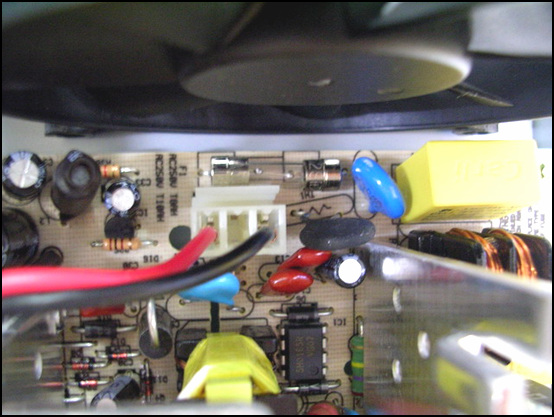

PWM회로이다. 80mm팬의 회전수를 조정하고, 전기의 품질을 높이는데 일조한다.
퓨즈는 고정형태로 되어 있어서 개인이 교체를 하기에는 조금은 버거운 구조이다.
파워서플라이를 사용하다가 퓨즈를 교환하는 일은 거의 없지만, 교체형을 많이 사용하고 있는데, 이점은 의문이다.

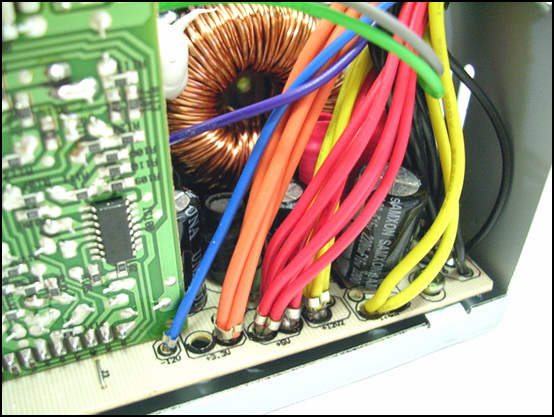

출력부의 사진이다. PCB기파을 잘보면 각 출력부마다의 전압이 쓰여 있는데, 이곳을 통해서 외부로 전기를 보내게 된다.
|
C P U |
AMD 64 3000+ |
|
B O A R D |
Evertop & DFI NF4 Ultra |
|
R A M |
2 G (Geil 512MB X 4EA) |
|
H D D |
WD 1600JB (8MB) |
|
O D D |
LG GSA-4163B |
|
V G A |
Rextech GeForce 7600GS 친구 256 |
|
C A S E |
GMC X21 Lite |
|
P O W E R |
파워렉스 국산 레볼루션 435W |
성능테스트는 풀로드시와 아이들시로 나눠서 측정하였다.
테스트는 스피드팬을 이용하 측정결과와 디지털 멀티미터를 이용한 측정으로 나눠서 측정하였다.

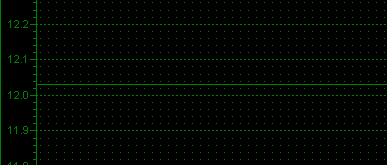

가) 스피드팬 테스트
|

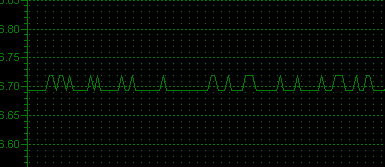

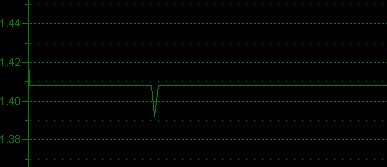

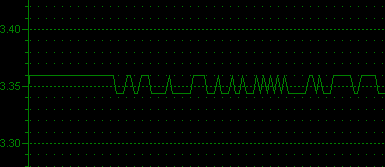

아 이 들 시 테 스 트 |
|
V C O R E |
|
|
|
|
|
+ 3 . 3 V |
|
|
|
|
|
+ 5 V |
|
|
|
|
|
+ 1 2 V |
|
|

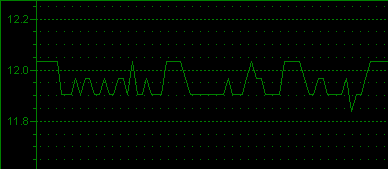

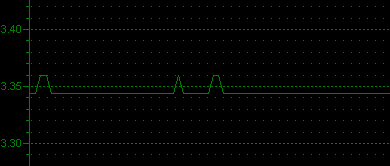

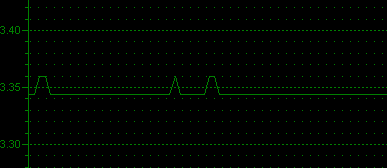

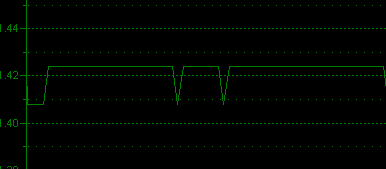

풀 로 드 시 테 스 트 |
|
V C O R E |
|
|
|
|
|
+ 3 . 3 V |
|
|
|
|
|
+ 5 V |
|
|
|
|
|
+ 1 2 V |
|

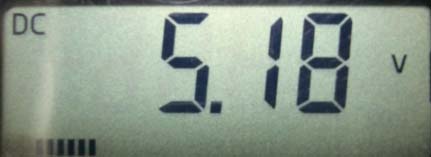

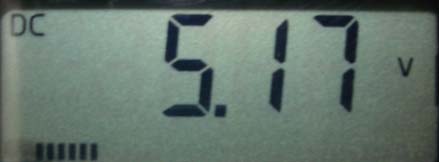

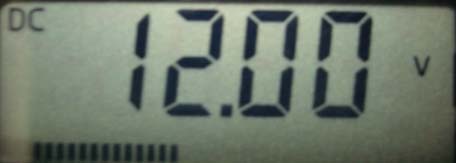

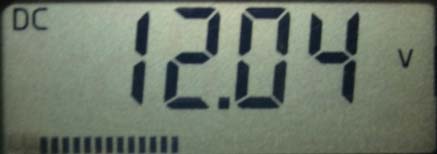

나) 디지털 멀티미터 측정
상당히 우수한 성능을 보여주는 측정 결과치이다.
+5V가 조금은 높기는 하지만, 걱정할 만한 수치는 아니며 전압의 변동이 없는 양호한 측정상태가 나왔다.
+12V 역시 0.04의 하락은 있었지만, 풀로드시와 아이들시 정확하게 +12V를 찍는 모습은 인상적이다.
측정 하는 동안 +5V와 +12V의 전압의 변동폭은 ±0.01로 장시간 테스트에서도 안정적인 모습을 보여주었다.
파워렉스 국산 레볼루션 435W는 435W라는 높은 출력을 갖고 있으면서도 가격은 3만원대 초반으로 그렇게 높지 않다. 게다가 성능측정 결과를 보면 알겠지만, 무조건 높은 가격이 좋은 성능을 보여준다는 등식을 과감하게 깨 버리는 괜찮은 성능을 보여주었다.
하지만, 가격이 저렴한것에 대비한 것인지 부가적인 부분에서는 조금 아쉽다.
케이블 리폼이나 커넥터 들이 보통은 선에 두 개달리는 것이 대부분인데, 커넥터들이 3개씩 달리는 부분은 수정을 봐야할 것 같다. 너무 부실해 보이는 면이 없잖아 있다.
파워서플라이의 디자인은 그렇게 신경을 쓸부분은 아니지만, 조금 보안했으면 한다.
국산파워의 자존심 파워렉스 국산 레볼루션 435W.
