안녕하세요
(주)에이팩과 다나와에서 진행하는 APACK ZEROtherm BTF90 CPU 쿨러(이하 BTF90이라 칭함) 필드테스터로 선정된 정준영입니다.
에이펙의 CPU 쿨러를 사용해 보는 것이 이번으로 두번째가 됩니다.

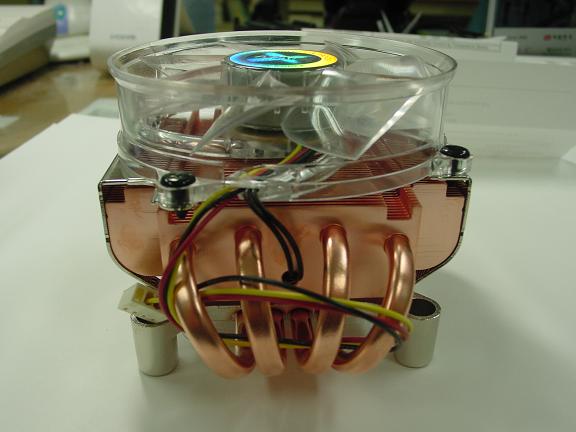

이전에 사용한 쿨러는 ZEROtherm CF900 CPU 쿨러였지요
바로 아래 사진과 같이 생긴 쿨러였습니다. ^^
제품소개
BTF90 생김새는 아래 사진과 같습니다.
방열판 한번 무지막지 합니다. 매달려 있는 팬이 불쌍해 보일 정도로...^^
BTF90의 제원을 알아보겠습니다.
BTF90 제품 박스의 측면에 잘 나타나 있는데요
간단히 살펴보면 다음과 같습니다.
크기 : 108*81*128mm
재질 : 구리
방열면적 : 4,404cm2
FAN SIZE : 92mm
FAN SPEED : 최대 2,500rpm
풍량 : 42.8CFM
무게 678g(CF900은 562g 이었습니다. 100g이상 무거워졌네요)
제품 박스

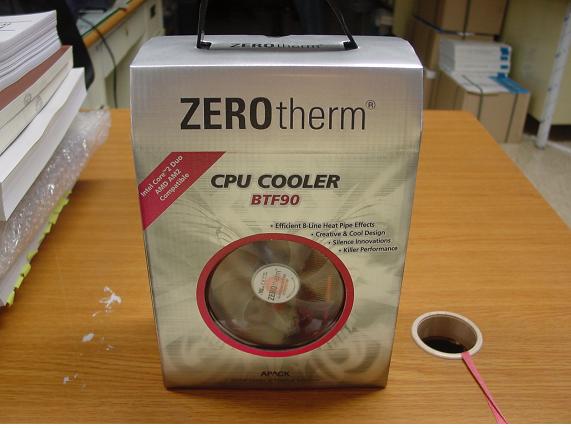

아래 사진은 BTF90의 박스입니다. 손잡이가 달린 이쁜 박스입니다.
그리고 박스에 BTF90에 대한 모든 정보가 담겨 있습니다.

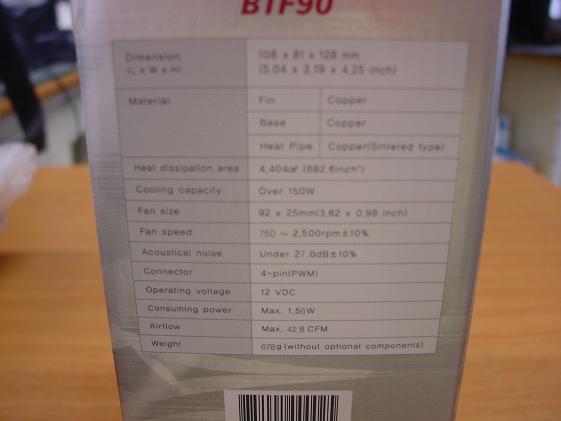

측면에 제품 사양이 간단히 정리되어 있습니다.
반대편 측면에는 BTF90에 대한 특징이 그림과 함께 설명되어 있습니다.
위쪽 그림부터 살펴보면 다음과 같이 정리됩니다.
1.무소음의 혁명:자기부상형 유체베어링 팬을 사용하여 조용합니다.
2.킬러 퍼포먼스:8개의 구리 파이프라인으로 발열에 유리합니다.
3.창조적 냉각 디자인 : 나비모양의 독특한 디자인으로 된 방열판구조
4.호환성 : 인텔 775부터 CORE2 DUO, AMD 754, 939, AM2까지 호환됨.

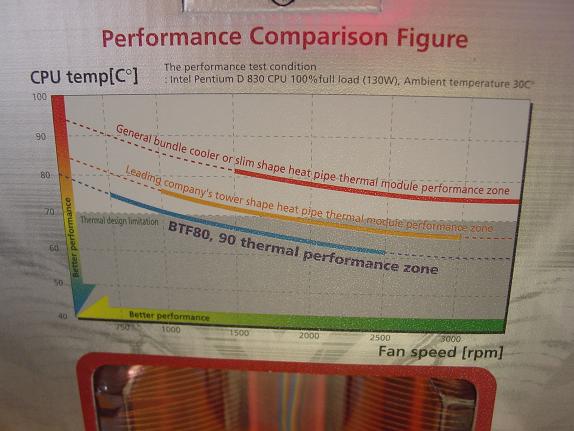

박스 뒷면에는 BTF90의 쿨링 우수성을 그래프로 표현해 놓았습니다.
간단히 설명하자면, 맨 위의 빨간 그래프는 번들로 들어있는 CPU쿨러의 성능을 나타내고, 가운데의 노란 그래프는 다른 회사의 타워형 CPU쿨러의 성능을 나타 내며, 맨 아래쪽 파란 그래프가 BTF90, BTF80 CPU쿨러의 성능을 나타냅니다.
요약하면 BTF시리즈 쿨러의 성능이 가장 우수하다고 하겠습니다.
BTF90 외관

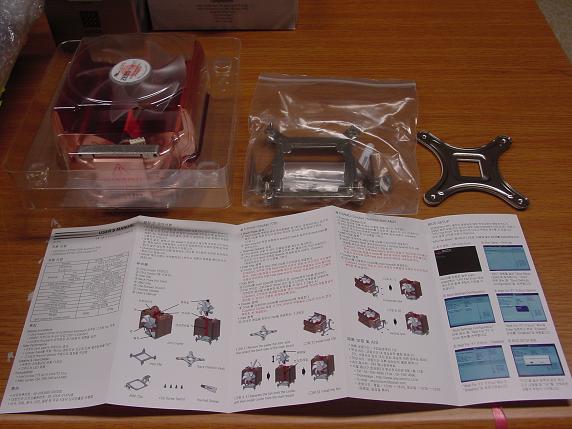

박스를 개봉하면 다음 사진과 같이 내용물이 들어있습니다.
BTF90, 인텔 및 AMD용 호환 클립, 써멀구리스, 메인보드 후면 지지대, 칼라메뉴얼 등으로 구성되어 있습니다.
특히, 매뉴얼 아주 맘에 듭니다.
BTF90 조립에 지장이 없도록 그림을 곁들인 상세한 설명이 수록되어 있으며,
부팅시 메인보드 CMOS오류 신호에 대한 대처방법까지 수록되어 있습니다.
이정도 매뉴얼이면 초보자라도 그냥 조립하겠네요 ^^

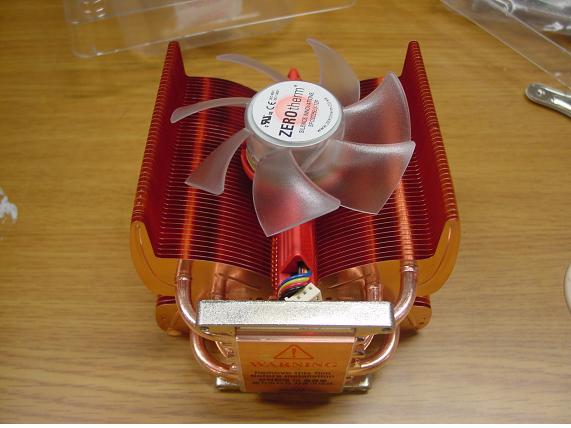

BTF90의 모습입니다. 구리방열판에 투명한 팬이 장착되어 있습니다.
첫인상은 한마디로 “무지막지하다”입니다. ^^

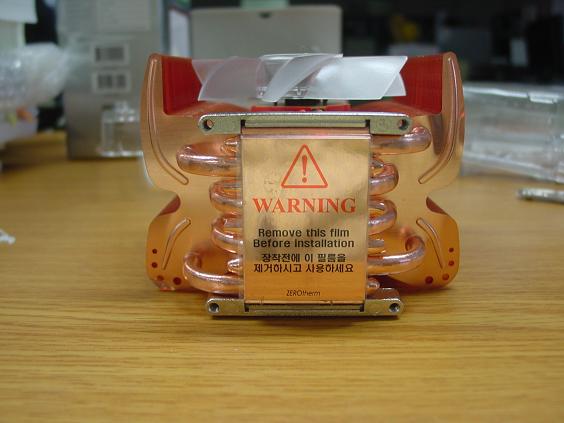

BTF90의 밑면입니다. CPU 접촉 부위를 비닐테잎으로 보호해 놓았네요. 아마도 CPU 접촉면에 스크래치 발생을 막기 위함인 듯 합니다. 참 세심하게 신경을 쓴 흔적이 보입니다.
방열판 날개 개수가 세어보니 46개네요 양쪽에 있으니 92개 이네요

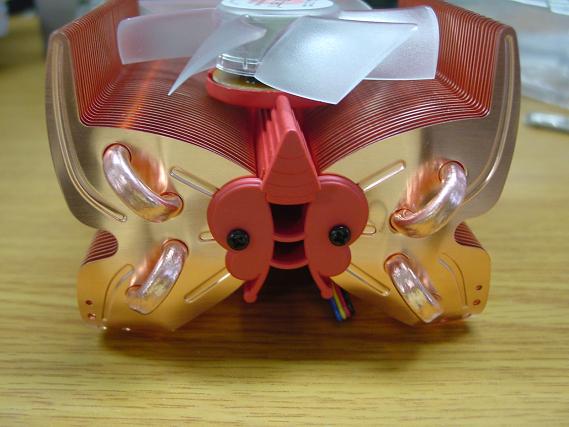

BTF90의 윗면 사진입니다.
이것이 바로 BTF90의 특징인 나비모양 디자인이군요
진짜 나비처럼 아주 예쁘게 디자인 하셨네요 컴퓨터 케이스를 열었을 때, 나비가 제일 먼저 눈에 띄도록 고안한 것이 이채롭습니다.

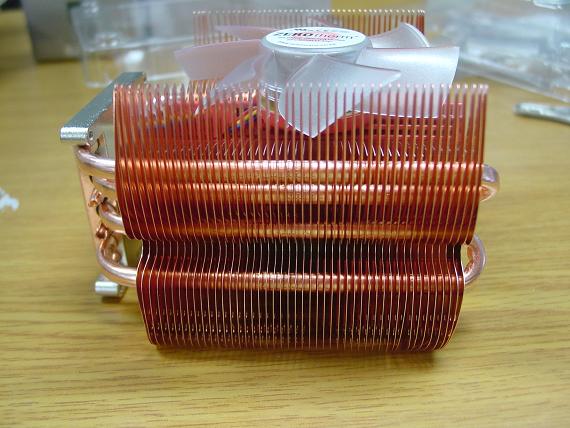

BTF90의 후면입니다.
여기서 잠깐, 쿨러의 전원선은 반드시 BTF90의 후면으로 빼야합니다. 전면으로 빼다간 팬과 상충될수 있으니까요
아래 사진은 BTF90의 히트파이프입니다.
한쪽에 4개씩 양쪽에 총 8개의 히트파이프가 방열판과 연결되어 있지요
히트파이프는 CPU의 열을 방열판으로 전달시켜주는 역할을 합니다.
그런데, 자세히 보면 히트파이프와 CPU접촉부 사이에 틈이 많이 보입니다.
열 전달에 지장이 없을지 의문이 드는군요
좀 더 치밀하게 조립되었다면 좋았을 것이라고 생각합니다.
팬입니다.
번호가 SF9225~~~로 나가는것 보니 92미리 팬이라는 것을 알 수 있습니다.
투명한 디자인이 맘에 듭니다.
하지만, 자주 청소해줘야 할 것 같네요^^ 먼지 묻으면 표가 많이 날것 같애요
아래 사진은 BTF90 본체에 인텔CPU용 클립을 장착하는 사진입니다. 4개의 나사로 고정시키도록 되어 있지요
만약, CPU가 AMD라면 아래 사진과 같은 클립을 써야합니다.
BTF90은 호환성에 신경을 많이 썼네요
이전에 사용한 CF900은 인텔CPU 외엔 사용이 불가능했지만, BTF90은 그러한 점을 개선하였군요
아래 사진은 메인보드 뒷면에 장착하는 CPU지지대입니다. 이거 안하시면 보드가 휘어버릴지도 모릅니다. ^^
그리고 이거 안하면 BTF90을 장착할 수도 없어요 ^^

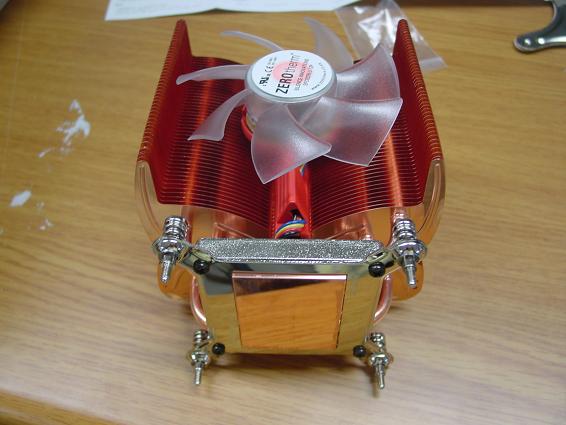

인텔용 클립을 장착한 사진입니다. 바닥에 보호용 필름도 떼어내고, 이제 메인보드에 올라갈 준비 완료!
BTF90 장착 및 성능 비교
이제, BTF90을 시스템에 장착하고 성능을 비교해 볼 차례입니다.

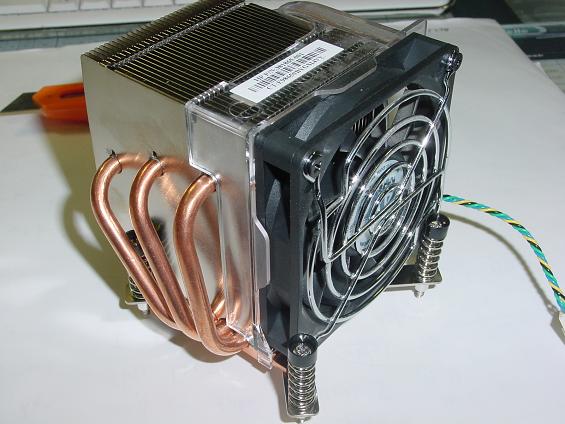

성능 비교 대상은 현재 사용중인 정품 쿨러입니다.
바로 사진과 같은 놈이죠
이전에 사용한 CF900 쿨러도 이녀석과 비교했었지요^^
정품쿨러이지만 성능도 모양도 나름대로 괜찮은 놈입니다.
성능비교 방법은 간단합니다.
BTF90과 정품쿨러를 번갈아 장착하고 시스템이 아무일도 안할 때와 열심히 일할 때의 온도변화를 디지털 온도계로 측정하는 방식입니다.
그리고 보다 정확한 온도 측정을 위해서 디지털 온도계의 온도측정 위치를 시피유 접촉부 바로 옆부분으로 통일하였습니다.
사진과 같은 위치죠

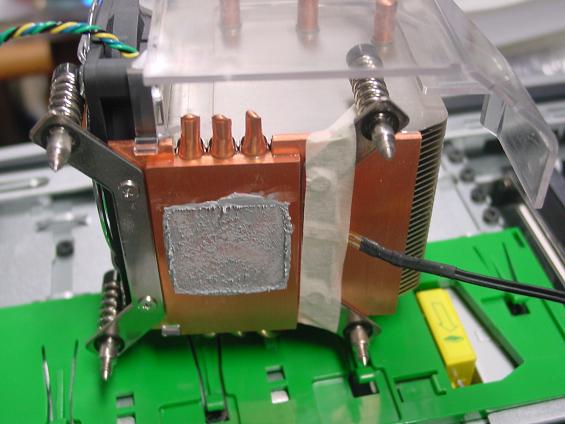

정품쿨러 온도 측정 위치
BTF90 온도 측정 위치
정품쿨러와 BTF90을 시스템에 장착한 모습입니다.
정품 쿨러 장착후 사진

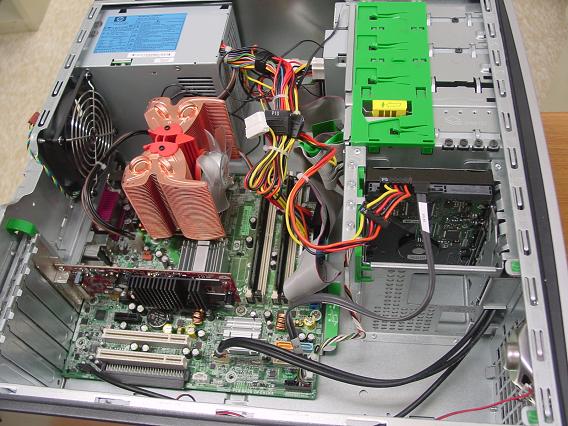

BTF90 장착후 사진
여기서 잠깐, BTF90을 메인보드에 고정시, 4개의 나사를 고정해야 하는데, 팬이 있는 앞쪽 2개의 나사는 팬을 제거하고 고정시켜야합니다.

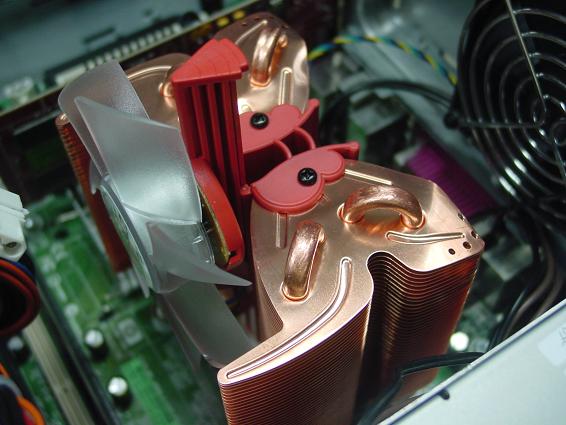

아래 사진과 같이, 가운데 나비의 꼬리부분을 위로 들어 올리면 팬을 제거할 수 있습니다.
아주 간편하죠,

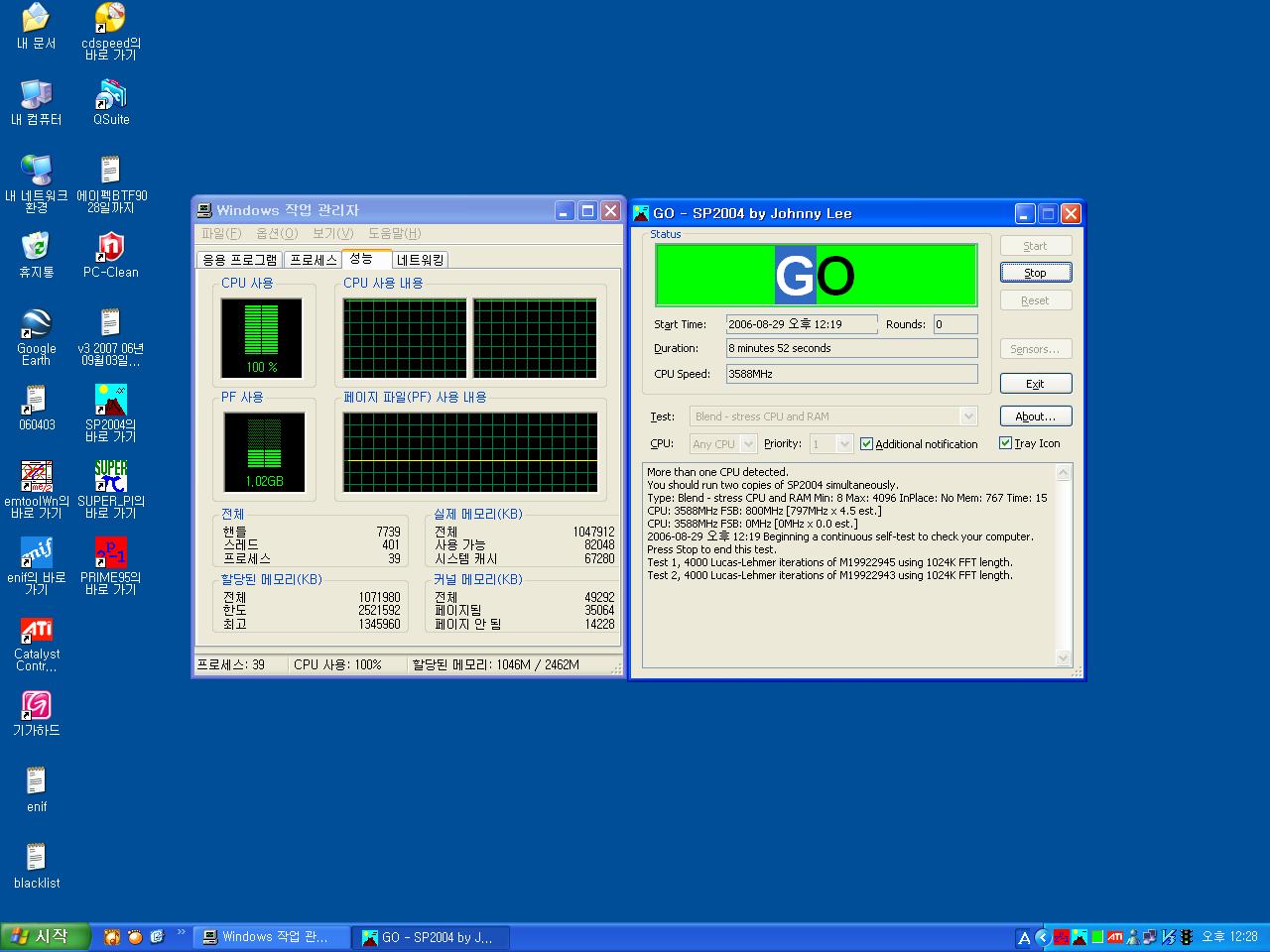

성능비교에 사용된 프로그램은 STRESS PRIME 2004와 PRIME95입니다.
두 프로그램을 동시에 실행시켜서 CPU가 100% 사용되도록 하여서 디지털 온도계의 온도가 더 이상 상승하지 않는 시점의 온도를 비교했습니다.
대략 10분정도 시간이 지나자 온도가 더 이상 상승하지 않았습니다.

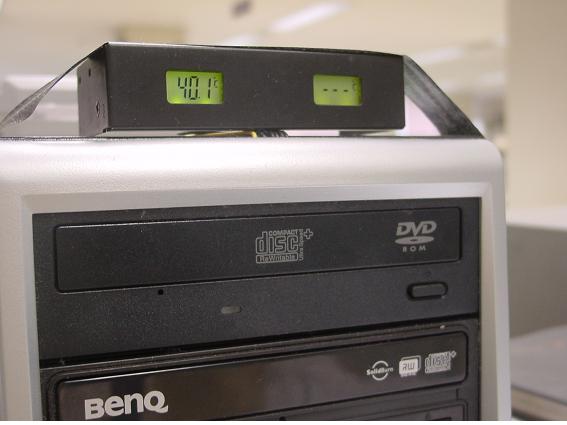

먼저, 아무 일도 하지 않았을 때의 온도입니다.
결과부터 말씀드리면 두 제품 모두 성능이 비슷합니다.
정품 쿨러
40.1도입니다.
BTF90
역시 40.1도 로 정풍쿨러와 같네요
다음은, STRESS PRIME 2004와 PRIME95를 이용하여 CPU의 부하를 100%로 하였을때의 온도입니다.
결과를 말씀드리면, 의외로 정품 쿨러의 온도가 0.5도 낮습니다.

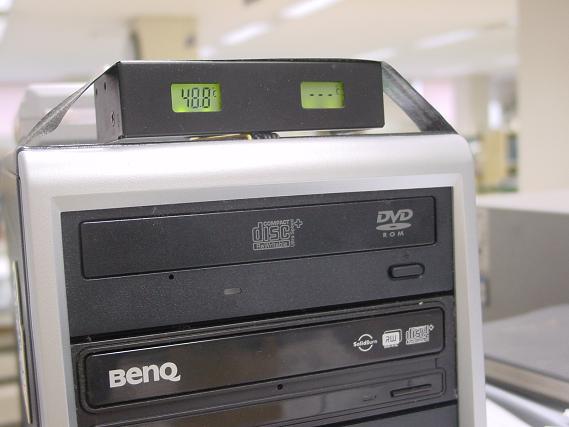

먼저, 정품쿨러

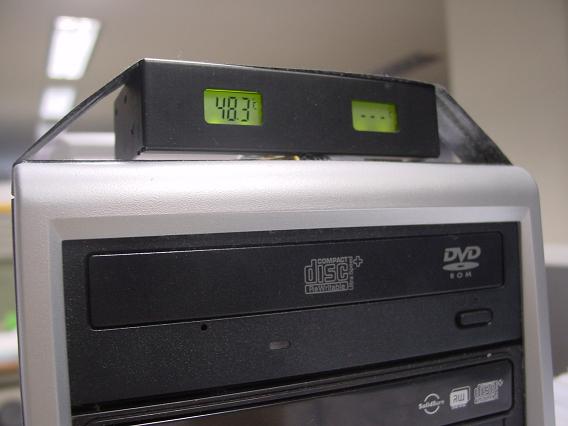

48.3도입니다.
BTF90
48.8도입니다.
결론
BTF90을 테스트해 본 결과, 다음과 같이 정리하였습니다.
BTF90은 다음과 같은 좋은 점이 있습니다.
1. 디자인이 정말 특이하고 이쁘다-기존의 쿨러에 비해 미적인 면이 강조되었다.
2. 부품 호환성을 개선하였다. - 인텔이든 AMD든 어디든 사용이 가능하도록 고안되었다.
BTF90은 다음과 같은 아쉬운 점도 있습니다.
|
|
|
|
