BIOSTAR RACING B450GT3 + AMD 라이젠 5 3500 (마티스) (멀티팩)1부


아라키스 미디어로그가기

조회 : 306
작성일 : 2019/12/26 21:28
간편 URL : http://www.bodnara.co.kr/bbs/bbs.html?D=20&num=136561
트위터    페이스북


첨부사진 1.클릭시 확대됩니다.






안녕하세요. 회원여러분! BIOSTAR RACING B450GT3 + AMD 라이젠 5 3500 (마티스) (멀티팩)에 대한 필드테스트를 진행하겠습니다.

[본 사용기는 (주)이엠텍아이엔씨를 통해 제품을 제공받아 작성된 것임을 밝혀둡니다.]


제품에 대한 좀 더 자세한 스펙을 알고 싶으시면 여기를 클릭해 주세요.

유통사에 대하여 좀 더 알기를 원하시면 여기를 클릭해 주세요.

제조사에 대한 정보는 여기를 클릭해 주세요.


BIOSTAR 메인보드는 국내에서 크게 인기있는 브랜드는 아니였지만 그동안 이엠텍이 제품을 유통하면서 국내 사정에 맞게 여러가지 보완이 된 느낌을 받았었습니다.

라이젠 3세대 라이젠 5 3500 CPU가 출시되면서 BIOSTAR RACING B450GT3  제품과 어떤 성능조합을 보여줄 지 기대가 됩니다.


     제품 개봉해보기

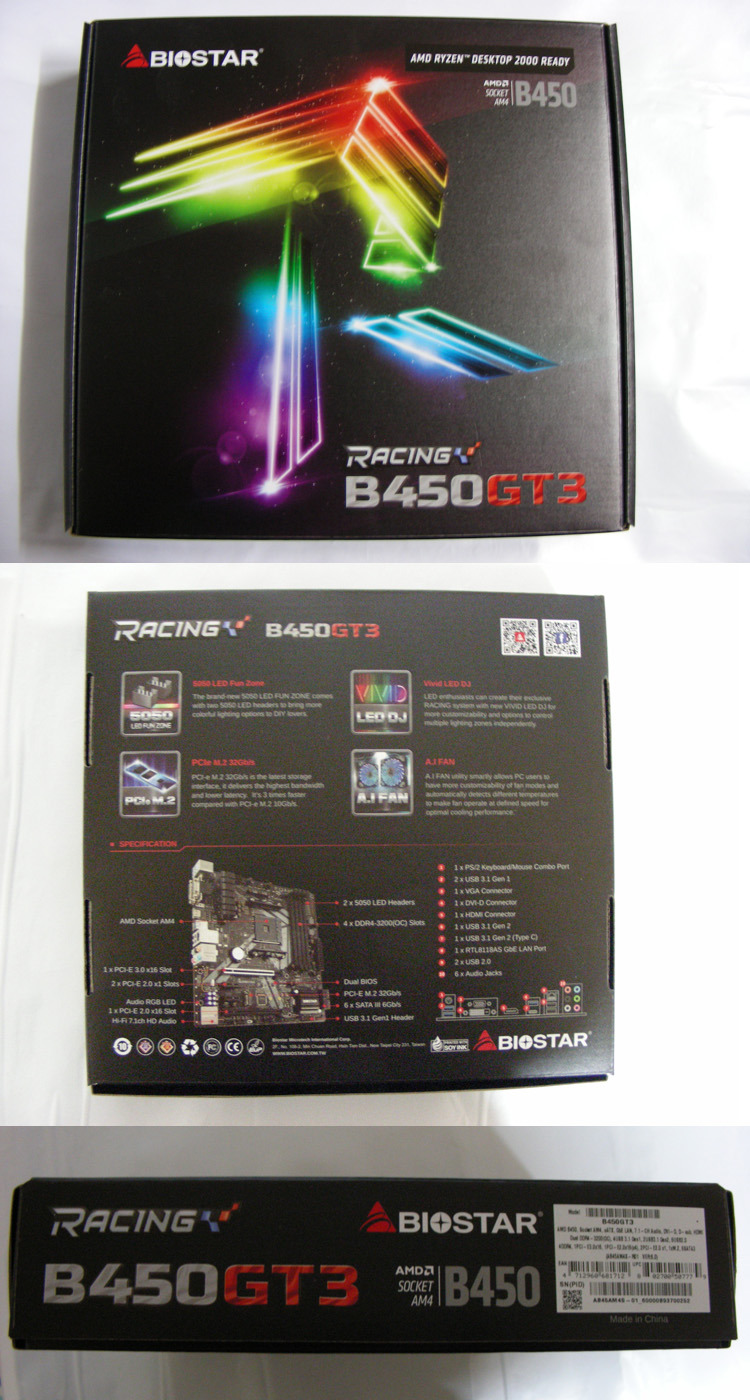

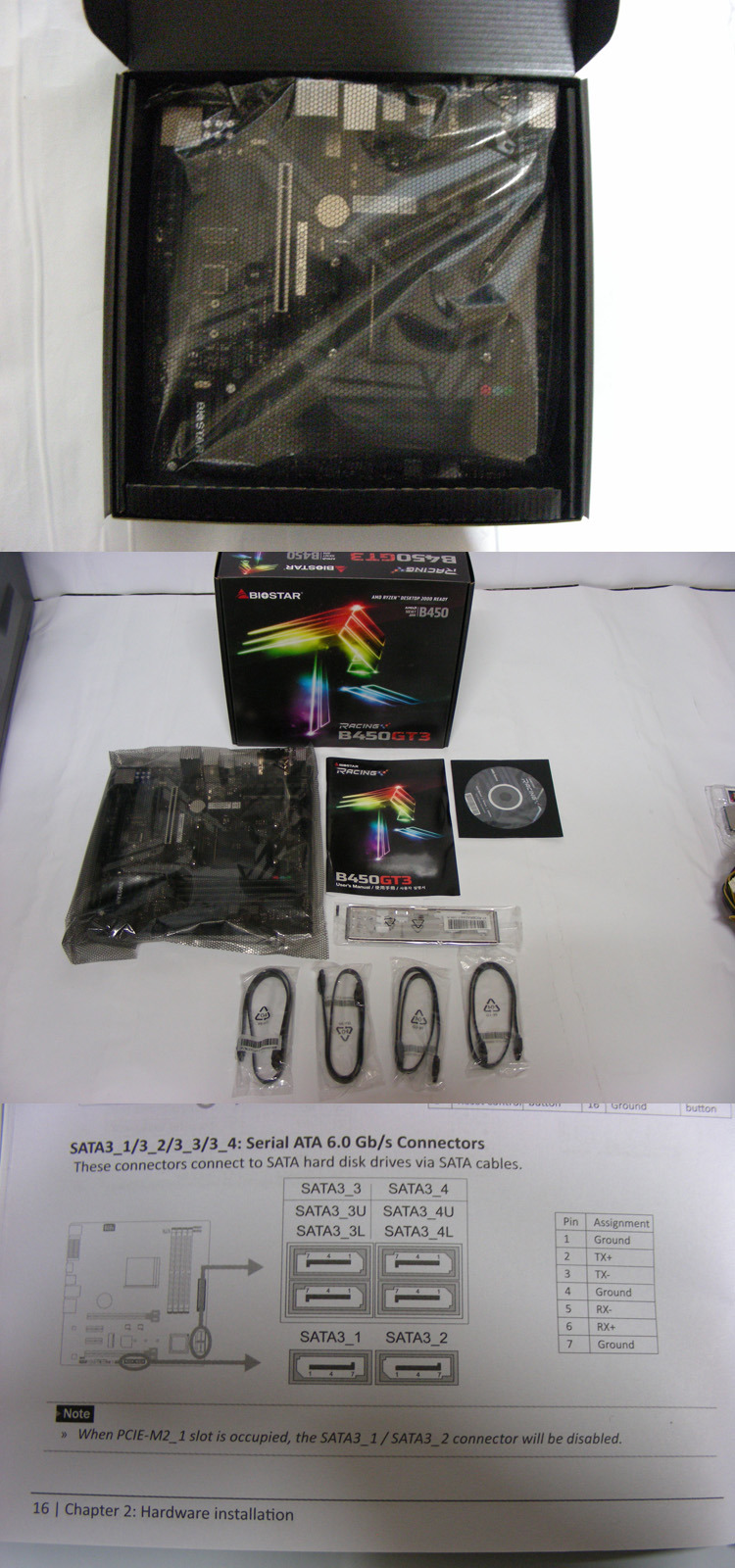

제품의 포장모습입니다. 주요 특징과 스펙을 간략히 사진과 함께 소개해 주고 있습니다.






메인보드의 내용물입니다. 매뉴얼에서 중요하게 볼 점은 m.2 nvme pci-e 사용 시 사타 1,2 커넥터를 사용하지 못한다는 것을 알고 조립하시는 것입니다.

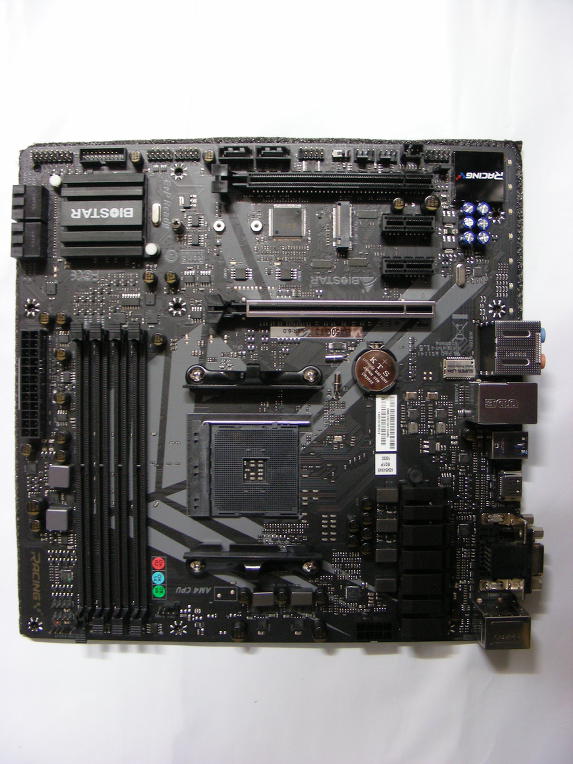

메인보드의 전체적인 모습입니다.

언뜻 보기에도 매우 고급스러운 부품조합과 조립에 편한 레이아웃을 하고 있군요.

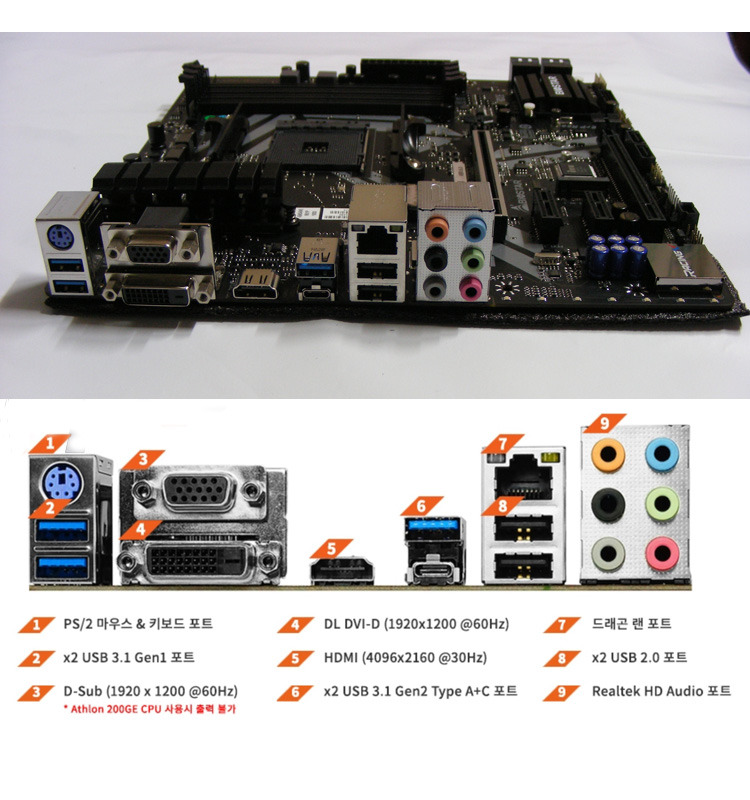

백패널의 I/O 패널연결부입니다. HDMI해상도 지원이 굉장히 높군요.

랜포트와 사운드 포트 지원이 약간 우수해 보여 기대가 됩니다.

(아래 사진은 홈페이지 참조사진임.)

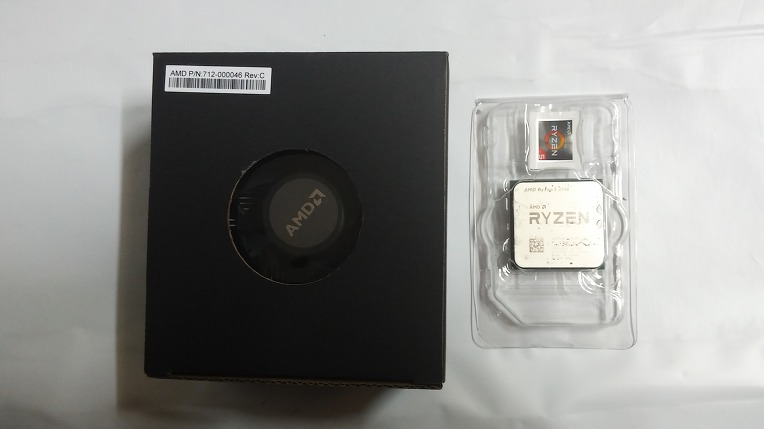

AMD 라이젠 5 마티스 3500 CPU 입니다. 쿨러와 이렇게 조합하여 멀티팩이라고 명칭하는데요.

어쨓든 CPU 스티커도 함께 있습니다.

하드웨어들을 좀 더 자세히 살펴보겠습니다.



     하드웨어 자세히 살펴보기

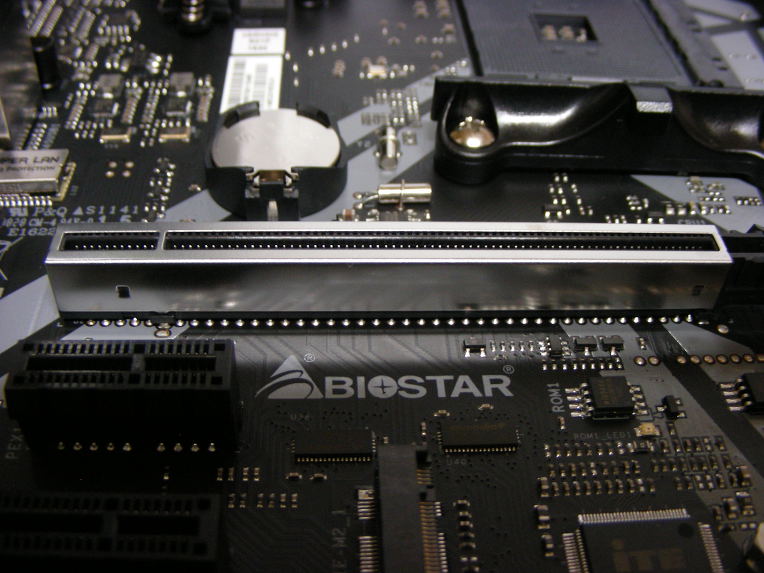

그래픽카드를 장착하는 슬롯부입니다.

PCIe 3.0x16 이며 금속재질의 슬롯으로 카드 휨 방지 효과를 주고 있습니다.

하단에 PCIe 2.0x16 1개, PCIe 2.0 x1배속 2개를 지원합니다.

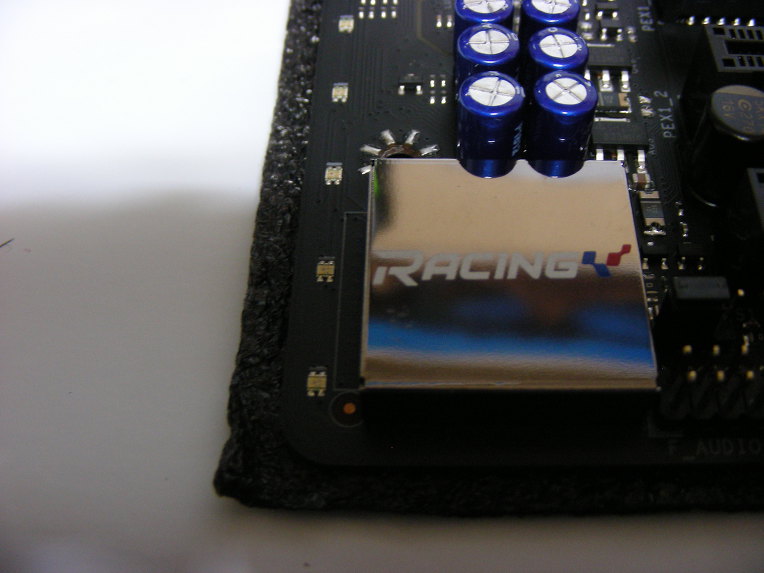

오디오 칩셋부와  커패시터 모습입니다.

ALC1150칩셋 7.1CHANNELS High Definition Audio, Hi-Fi(Front) 지원을 합니다.

기존에 많이 보던 800시리즈가 아닌것으로 보여 소리에 기대가 되는군요.

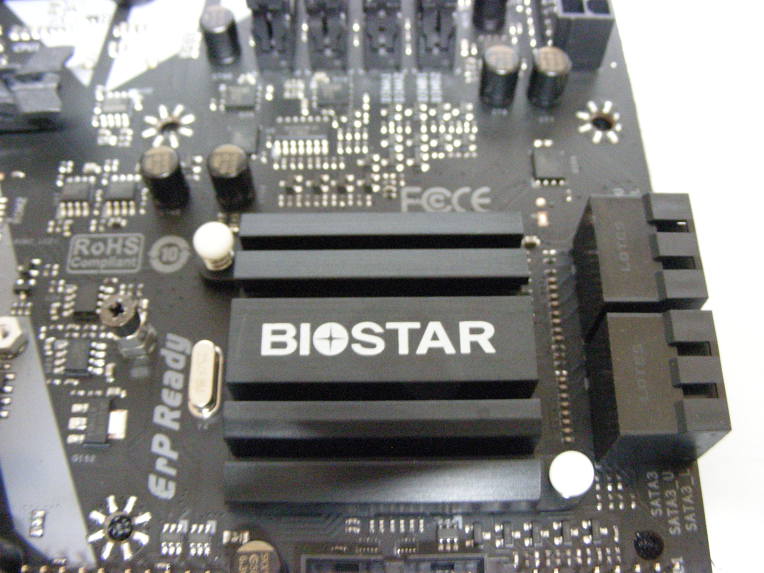

방열판으로 덮여있는 이 부분이 AMD B450 칩셋이 있는 곳입니다.




전원부 모습입니다. AM4 Socket 지원이며 MAX CPU TDP 105W 디자인입니다.

4+2 Phase 지원을 하며 오버클럭에 대비해 방열판을 지원합니다.

전원부 부품들이 보기에도 고급스러우며 솔리드 캐패시터를 지원하네요.

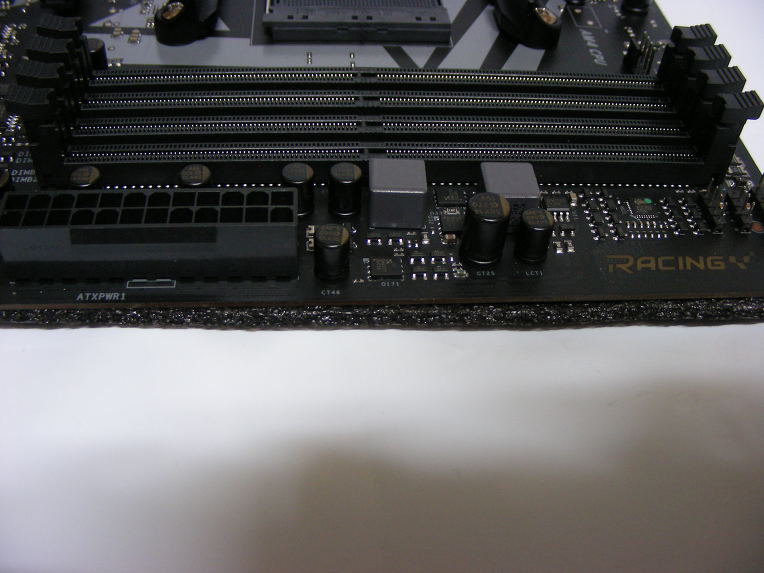

메모리슬롯은 모두 4개를 지원하며 듀얼레이트 방식입니다.

슬롯 바로 오른쪽 옆에 5050 LED Fun Zone headers 지원부가 보입니다.

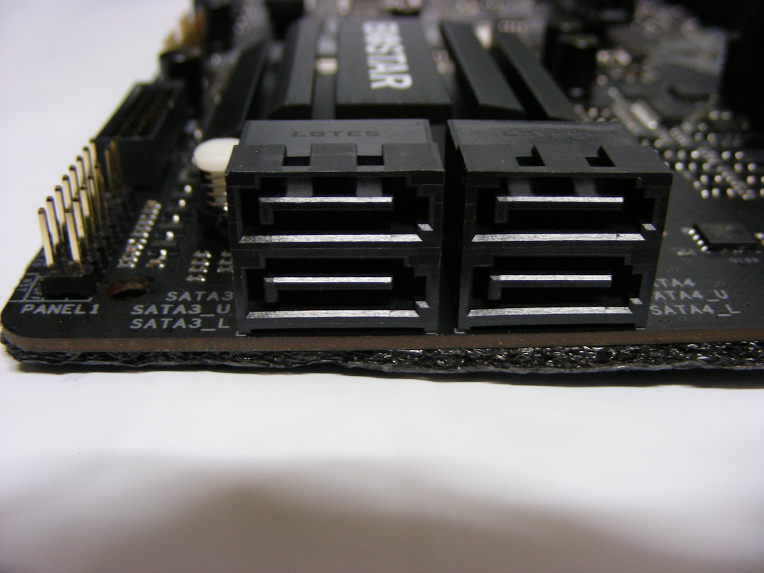

sata 포트부 입니다. 모두 6개 중 이 쪽 방향으로 4개를 지원합니다.

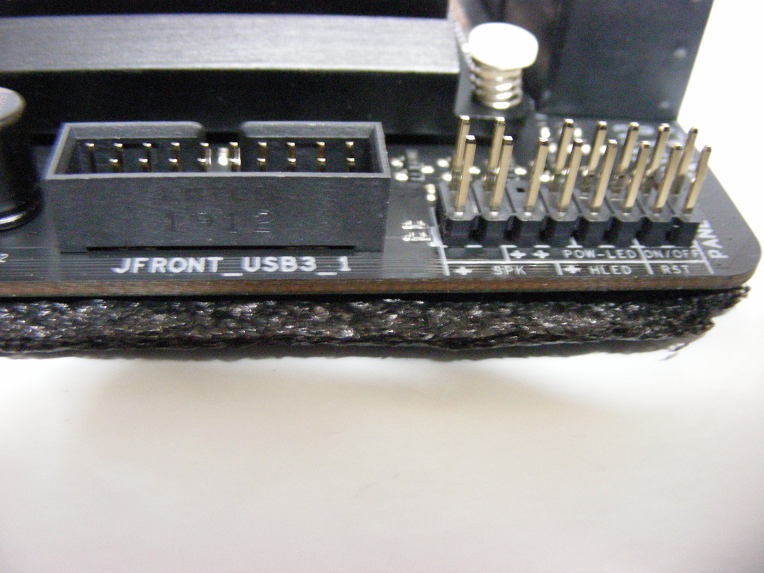

왼쪽이 프론트 패널부 핀 배열입니다. 조립 시 커넥터에 삼각형 모양이 - 입니다.

조립에 불편한 부분은 없습니다.

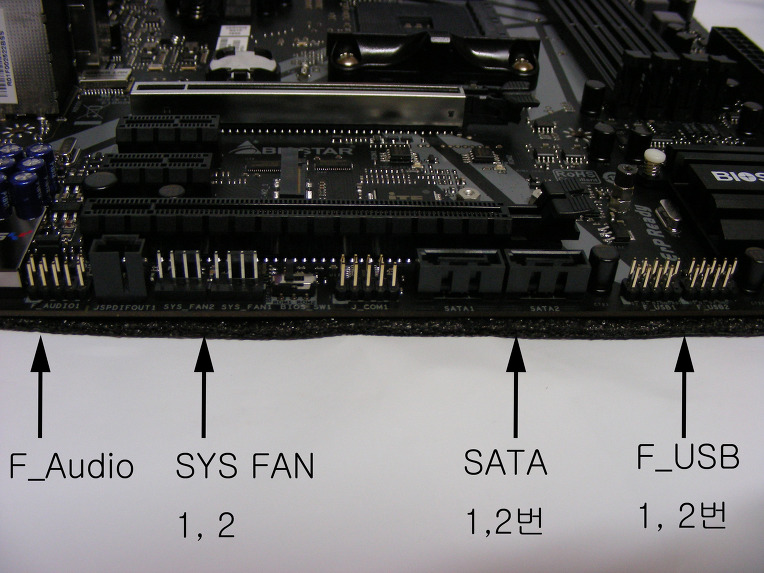

외부에서 사용할 수 있는 usb 3.0 지원 포트부이며, 프론트패널 연결부를 자세히 살펴보았습니다.








M.2 PCIe NVME 지원 슬롯부 모습입니다.

1개를 지원하며 2242/2260/2280 모듈 규격 호환이며 라이젠의 경우 32Gb/s 지원을 합니다.

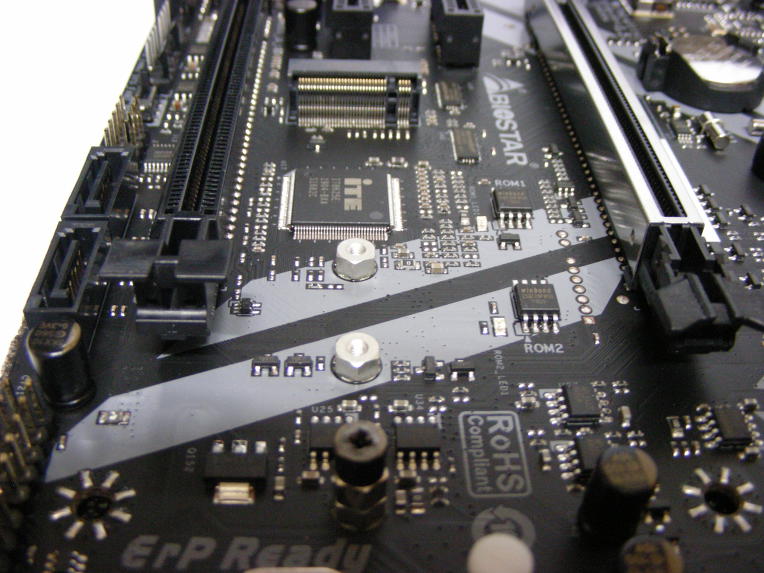

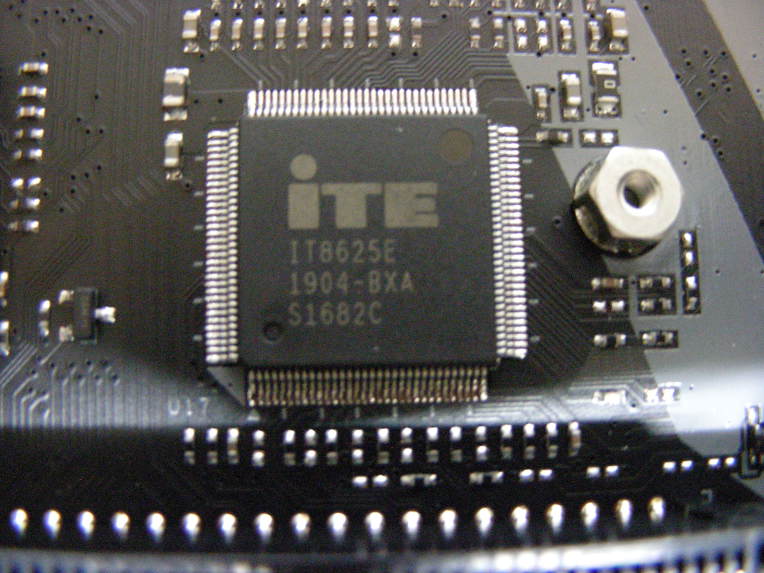

전통적으로 많이 보는 칩셋으로 I/O 지원 칩셋입니다.

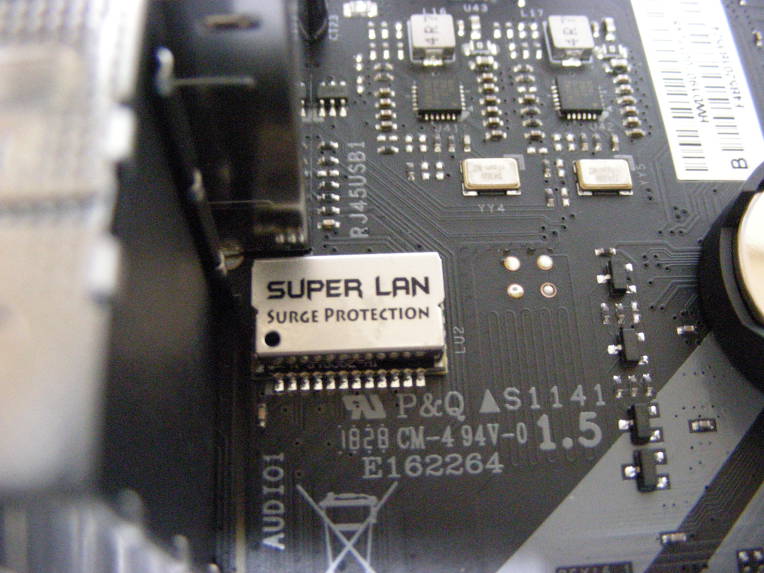

기가비트 랜을 지원하는 칩셋입니다.

게임에 특화된 성능을 지원한다고 하여 메인보드 특성을 대변하는 부품 중 하나입니다.

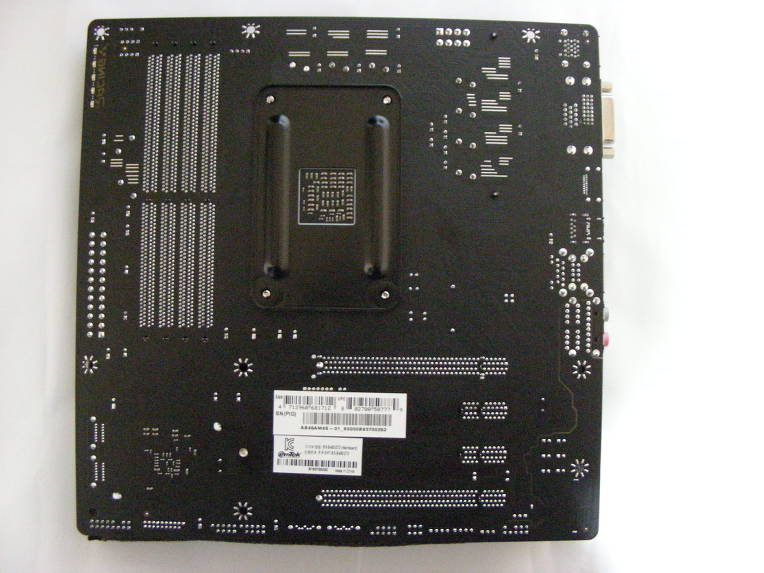

메인보드 후면부 모습입니다.

AMD CPU 쿨러를 고정시키기 위해서 저런 고정된 금속지지대가 있습니다.

내구성 있는 기판과 공정 처리 모습이 매우 단정하네요.



      제품 조립해보기



CPU쿨러에 이미 그리스가 도포되어져 있는데요.

먼저 CPU를 메인보드에 장착한 후 쿨러를 조립해 보겠습니다.

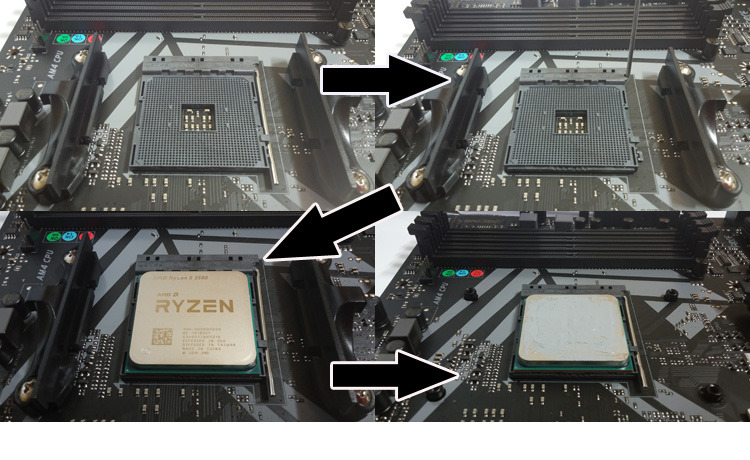

CPU 장착 순서입니다.

오른쪽 긴 쇠 막대처럼 생긴것을 위로 올립니다.

CPU를 삼각형 모양(모서리)의 가이드에 맞게 장착한 후 다시 쇠를 내려 조립하며 됩니다.

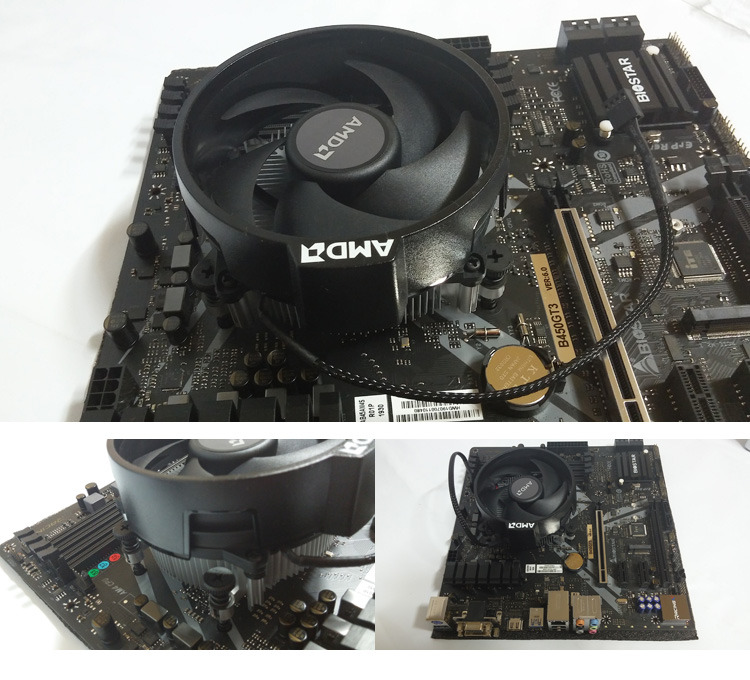

쿨러의 조립 순서입니다.

먼저 쿨러를 가이드 나사 홈에 걸친 후 대각선 / 대각선 순서로 드라이버를 이용해 조입니다.

조립 후 쿨러의 전원 커넥터를 연결하면 쿨러 조립은 끝입니다.

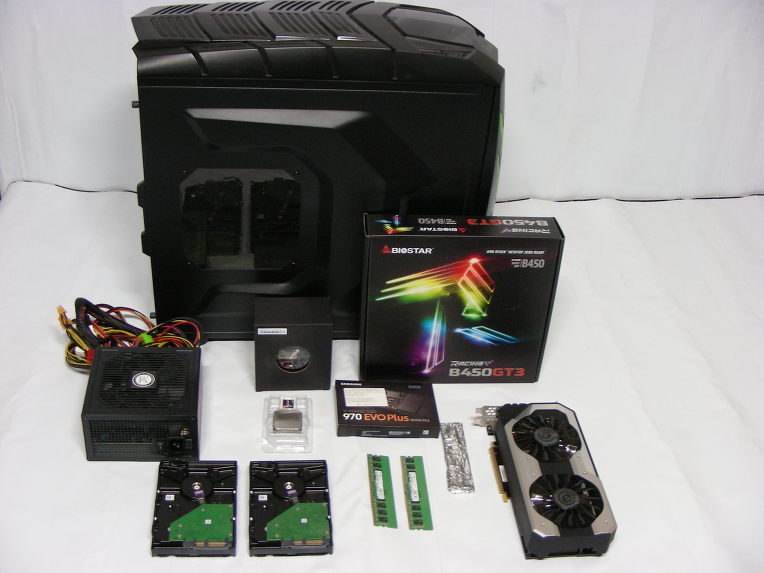

테스트에 사용 될 부품들입니다.

NVME M.2 SAMSUNG 500GB, 2133/2400 DDR4 메모리, nvidia 1060GTX VGA,

700W POWER, HDD 3개, 등 입니다.

구매한 것 중 도착이 안된 것도 있어 사진에 누락된 부품도 있으니 양해바랍니다.



조립 후 부팅 모습입니다. CPU 쿨러가 생각 보다는 큰 소음이 아니군요.

M.2는 그래픽카드에 가려 안보이는 위치에 있으므로 먼저 조립을 해야합니다.

그래픽카드에 따라서 메모리도 먼저 조립을 해야 합니다.

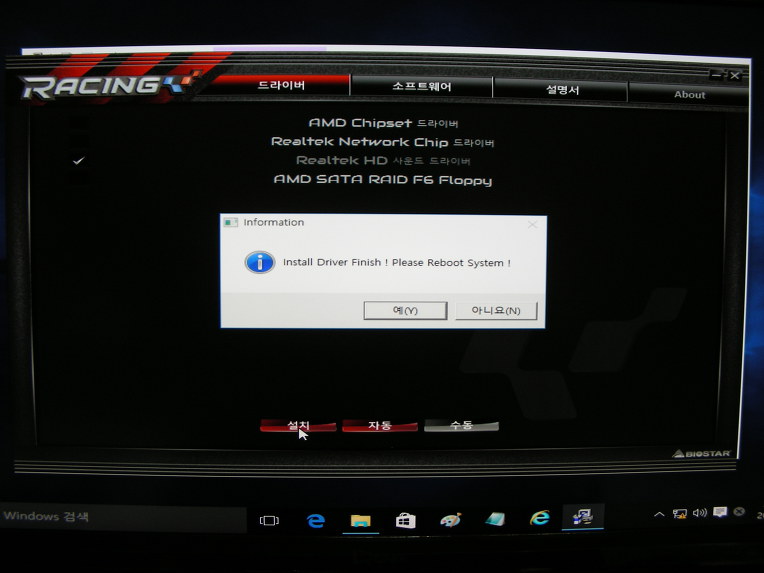

운영체제 설치 후 드라이버를 제공 된 CD를 통해서 설치해 봤습니다.

유틸리티 다운로드: https://www.biostar.com.tw/app/en/mb/introduction.php?S_ID=926#download

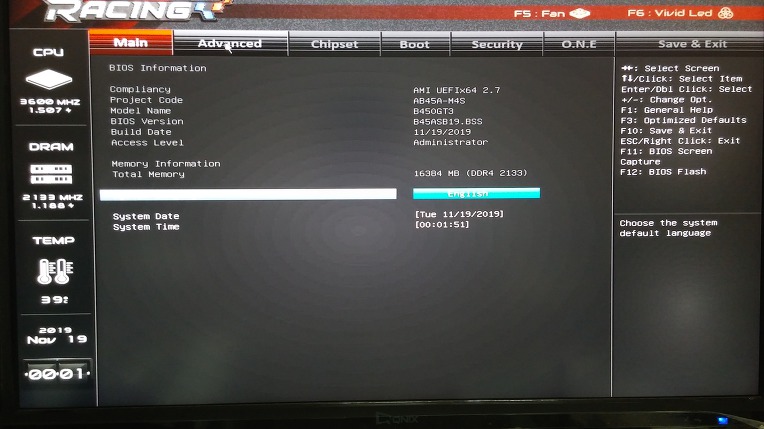

바이오스에 진입하여 메뉴들을 살펴보았습니다.

 운영체제 설치 전 UEFI 설정으로 모두 바꾸어 놓아야 합니다.

펌웨어도 최신으로 바꾸어 놓아야 3500 CPU를 인식합니다.

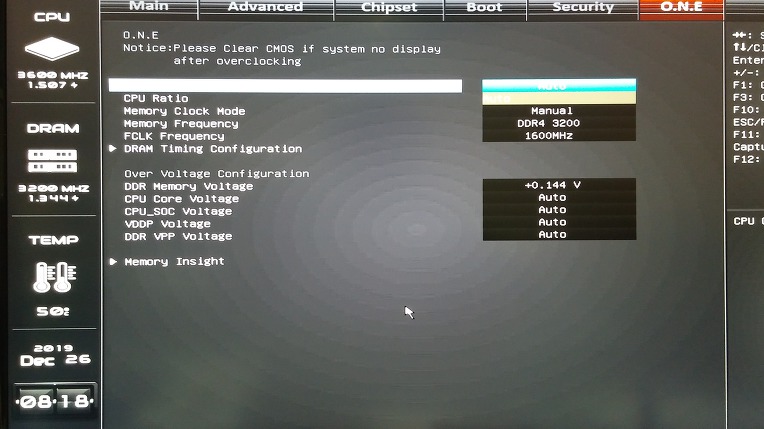

메모리 오버클럭은 매우 편하게 되어 있어 클럭과 전압만을 바꾸어주면 됩니다.

2400MHz 제품이 1.2v 전압이 기본이므로 여기서 약 0.144v 정도 올려주면 됩니다.


오버클럭이 매우 편하며 누구나 할 수 있는 설정으로 되어 있습니다.

# 타이밍설정에서 AUTO에 마우스 커서를 놓고 숫자를 입력하여 바꿉니다.

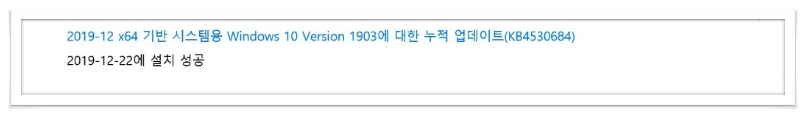

윈도우 업데이트는 1903까지 진행을 하였습니다.

메모리 오버클럭은 3200MHz 까지 진행을 하여 테스트를 진행하였습니다.







     테스트해보기




2133MHz

2400MHz

3200MHz

1920x1080p fps

126.4

125.4

128.2

1920x1080p score

5287

5247

5362






2133MHz

2400MHz

3200MHz

1920x1080p fps

67.85

67.89

128.2

1920x1080p score

9071

9076

9058

3840x2160 fps

29.41

29.50

29.43

3840x2160 score

3931

3944

3934

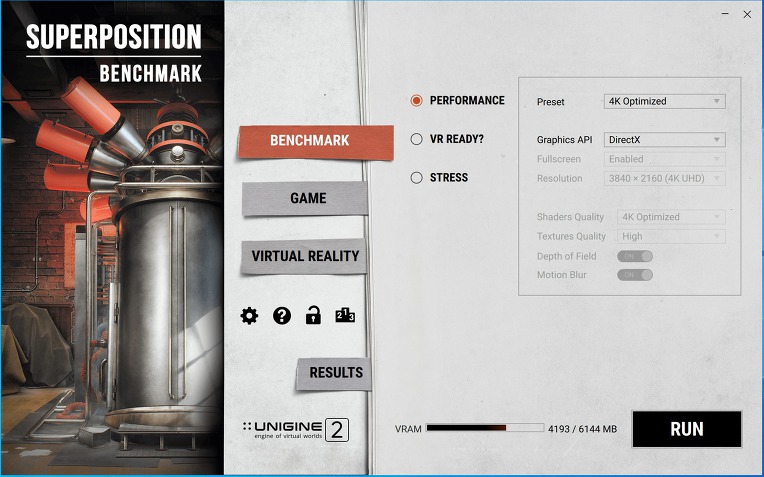

Unizine Benchmark 로 성능을 살펴보았습니다.

메모리 클럭이 놀라갈수록 성능이 좋아지는 것을 확인할 수 있습니다.

그러나 4K에서 차이는 미미하군요.


# 테스트 진행은 CPU는 오버클럭을 하지 않고 메모리클럭만을 오버하여 살펴보았습니다.

2133MHz/2400MHz/3200MHz OC





CINEBENCH R15 와 R20을 통해서 본 테스트 결과입니다.

메모리 오버클럭 성능 결과가 R15 OpenGL에선 크게 차이가 나나 R20 에선 미미하군요.

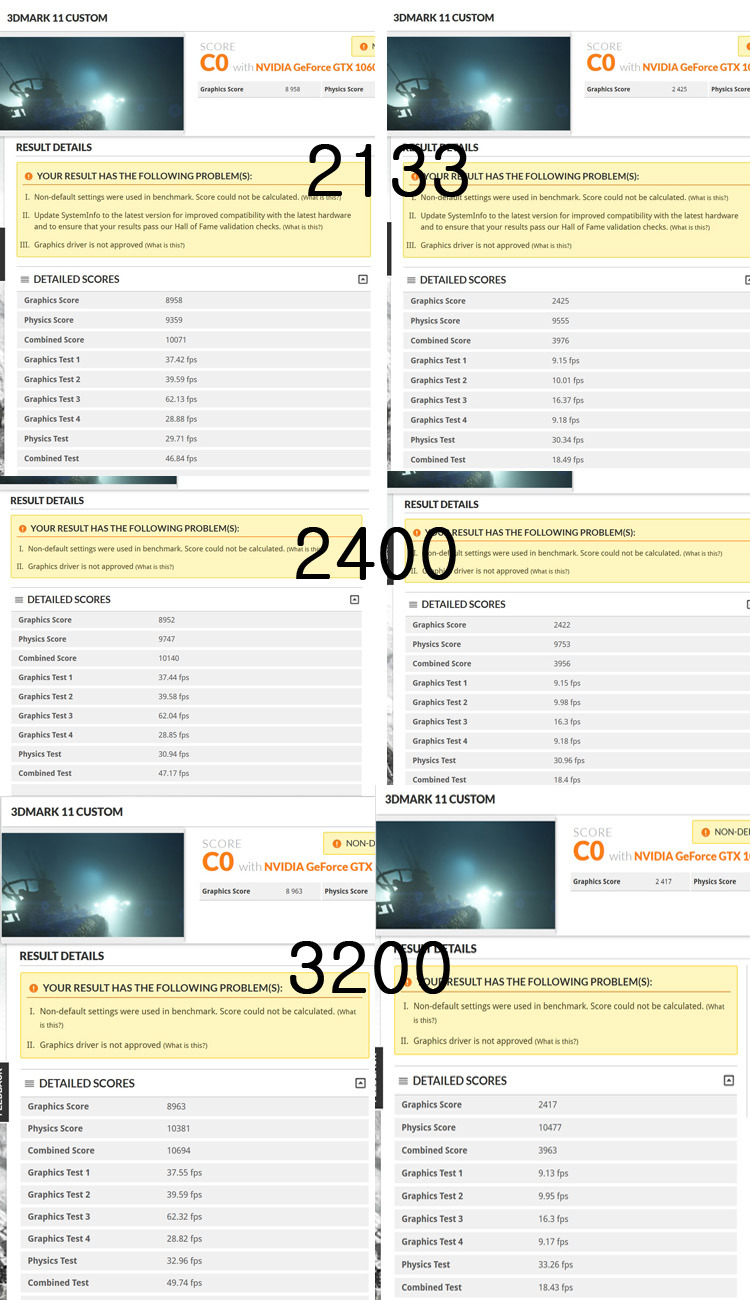

3dmark 11 benchmark 로 본 결과입니다.

메모리 클럭에 따라서 성능차이가 어느 정도 나는 것을 확인할 수 있습니다.

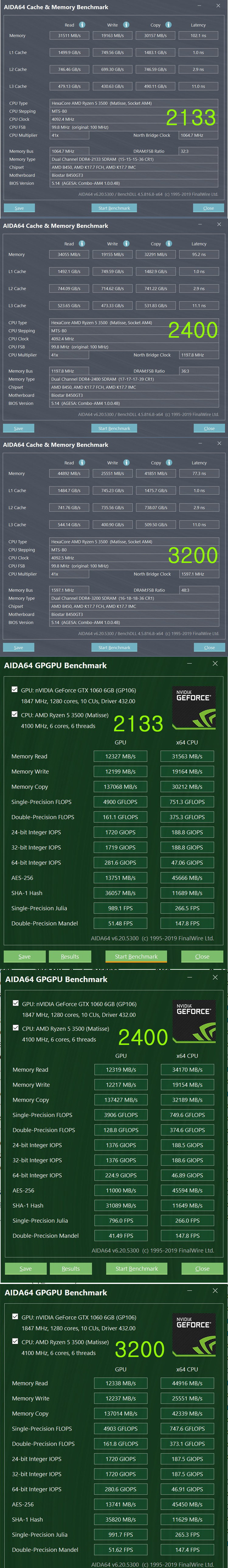

AIDA64  Cache & Memory 그리고 GPGPU 결과입니다.

메모리 클럭의 향상에 따른 성능차이를 확인할 수 있습니다.
