5. BTC BCE-4816UI : 제품을 분해하자!!(내부 구성)
|
이전
페이지에서 이 제품은 기존 내장형 CD-RW를 확장한 방식으로 만들어진
제품으로 외장형 확장베이에 내장형 CD-RW를 장착한 것과 마찬가지라고
했는데 지금부터 내부를 뜯어볼까 한다.

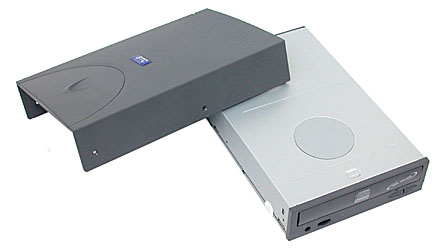

우선
1단계로 회부에 고정되어 있던 나사를 모두 제거하면 상단의 커버가
위와같이 분리되어 나온다.

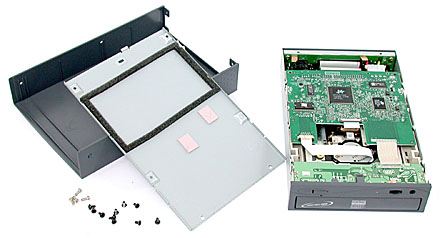

그다음으로
하단부의 나사를 제거하면 하단부의 커버도 분리되어 나오는데 이
이미지를 보면 처음말한 외부 확장베이에 내장 CD-RW를 포함한 방식과
약간 다른 것을 알 수 있을 것이다.

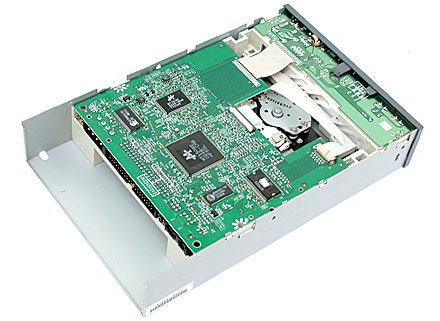

이
이미지를 보면 더 쉽게 이해가 될텐데 바로 내부의 CD-RW는 내장형
제품에 있던 것이 맞기는 하지만 외부 샷시가 다시 제작되어있어
완벽하게 따로 존재하는 외부 확장베이와 결합한 방식은 아니란
것을 알 수 있다.(좀 아쉽다..^^)

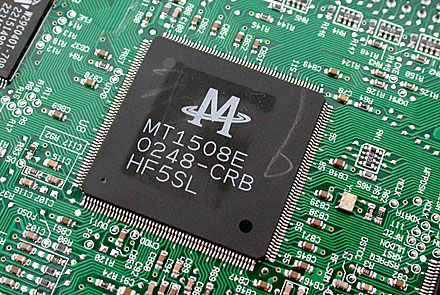

다음은
메인칩의 사진인데 미디어텍사의 칩을 사용하기에 아마 SD2락을
기본적으로 지원한다는 것을 알 수 있다.(레코딩 테스트에서 실제
테스트 결과를 알려드리겠다.)

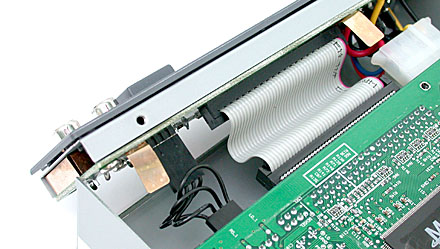

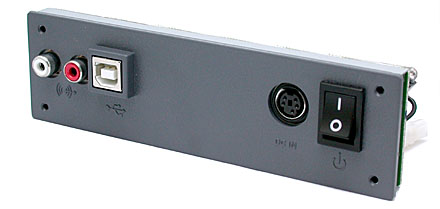

이
이미지는 하단 커버를 분리해 낸후 기존 IDE방식을 USB방식으로
변환시켜주는 컨버터부분을 찍은 사진으로 후면의 사운드 출력과
USB커넥터와 전원부가 내부의 CD-RW에 연결되어 있다.

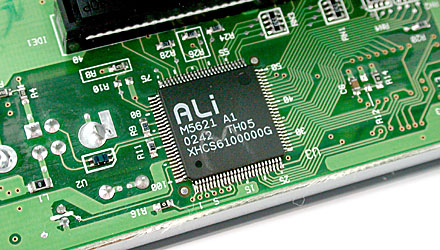

USB
컨버터부분은 ALI사의 USB 2.0 IDE/Device Controller인 M5621칩이
장착되어 있는데 이 칩은 일반적인 IDE장치들을 USB 2.0방식으로
사용가능하게 인터페이스 방식을 변환시켜주며 최대 UDMA66까지
지원하는 일종의 브릿지이다.

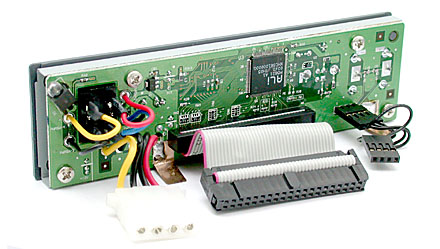

혹시
이 컨버터부분만 분리가 가능하기에 이를 다른 제품에도 활용할
수 있지 않을까 라는 생각을 하시는 유저분들이 있을 것으로 보이는데
이론상이나 실제 적용상 아무 문제가 없으며 USB인터페이스의 장점인
핫 스와핑등을 그대로 적용할 수 있다.(이부분에 대한 테스트도
따로 언급하도록 하겠다.)
|
|
