ASUS P5B Deluxe WiFi-AP는 ASUS의 고급형 모델에 사용되는 블랙 PCB와 히트파이프가 들어간 쿨러를 단 풀스펙 P965 메인보드일 뿐만 아니라 WiFi 기능까지 기본 제공하고 있다. i975X 보드처럼 2개의 PCI Express 16X 슬롯을 가지고 있으며 전원부 구성도 일반 965 보드보다 더 많은 8-Phase 구성을 하고 있다. 메인보드 레이아웃에는 CPU 소켓 위쪽의 전원부에도 히트싱크를 부착할 수 있게 만들어졌지만 P5B Deluxe WiFi-AP에는 히트싱크가 달려있지 않다.

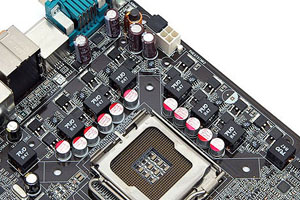

P5B Deluxe WiFi-AP의 전원부는 8-Phase로 구성되어 일반 메인보드의 2배를 넘는 멀티 Phase 구조를 하고 있는데, 1-Phase당 2개의 Mosfet을 달고 있다. Phase가 높다는 것이 무조건 더 좋고 높은 출력을 제공한다는 뜻은 아니지만 멀티 Phase 구조에서는 아무래도 안정적인 전압을 공급하는데 도움이 되며 발열을 분산시키는 효과도 가져온다. PWM 컨트롤러는 Analog Device사의 ADP3198을 사용하였는데, 이 컨트롤러는 VR11 규격을 지원하며 최대 4-Phase 전원부를 구성할 수 있으나 ADP3111 Mosfet 드라이버를 1-Phase에 2개씩 듀얼 형태로 구성해 8-Phase 구조를 만든 것이다. (이것은 GIGABYTE가 P965 보드 GA-965P-DQ6에서 12-Phase를 구성한 것과 같은 방식이다)

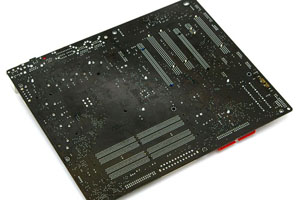

P5B Deluxe는 다른 P5B 시리즈와 달리 히트파이프 쿨러와 함께 Stack Cool2 기술을 적용하였다. Stack Cool2는 메인보드 뒷면에 PCB를 덧붙여 CPU, 전원부 등 특정 부분에서 집중적으로 발생하는 열을 PCB 전체에 고르게 분산시키는 역할을 담당하고 있는데, ASUS의 하이엔드급 메인보드에만 사용되는 고급 기술이기도 하다.

백패널은 좌측부터 키보드/마우스 연결을 위한 PS/2 포트, 시리얼 포트, SPDIF 동축/광 출력 단자, IEEE 1394a 포트, eSATA II 포트, 8채널 아날로그 사운드 입/출력 단자, USB 2.0 포트 4개, 기가비트 랜 포트 2개, 그리고 802.11b/g 규격을 지원하는 무선 랜 포트로 구성되어 있다.

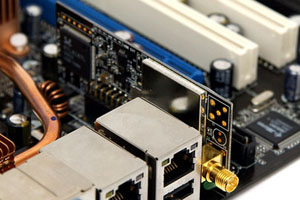

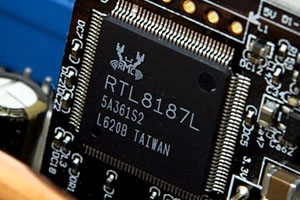

802.11b/g 규격을 지원해 54Mbps의 전송 속도를 가진 무선 랜 카드는 Realtek RTL1887L 무선 랜 컨트롤러를 달고 있으며, P5B Deluxe WiFi-AP에서는 이를 USB 2.0 포트 9, 10번 헤더 위치에 커넥터를 통해 장착했다. WiFi-AP의 무선 랜 카드는 USB 2.0 인터페이스를 통해 연결된 것으로 보이는데, 이 때문에 ICH8R 칩셋은 10개의 USB 2.0 포트를 지원하지만 P5B Deluxe WiFi-AP는 8개의 USB 2.0 포트만 쓸 수 있다.

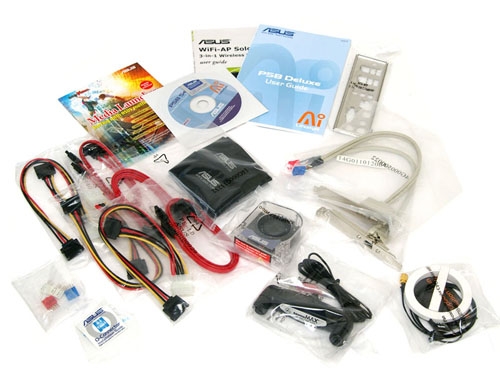

ASUS의 최상급 P965 시리즈 보드답게 P5B Deluxe WiFi-AP는 패키지 구성물도 상당히 많은데, 메인보드, 사용자 매뉴얼, WiFi-AP 솔루션 매뉴얼, 드라이버/유틸리티 CD, MediaLacher 번들 프로그램 CD, SATA 데이터 케이블 6개, SATA 전원 케이블 3개, FDD 케이블, IDE 케이블, USB 2.0 확장 브라켓, IEEE 1394a 확장 브라켓, SoundMAX 마이크 폰, WiFi-AP Solo 안테나, Q-Connector, 백패널 등이 들어있다.
