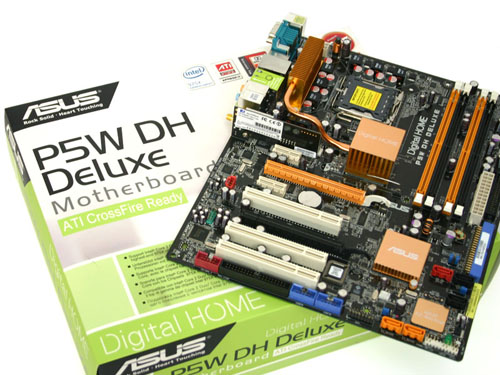

ASUS P5W DH Deluxe 메인보드는 풀스펙 하이엔드 제품에 대한 다른 메인보드 제조사와 ASUS와의 입장 차이를 잘 보여주는 제품이라고 할 수 있다. ASUS는 Digital Home이라는 새로운 컨셉을 고급형 메인보드의 기본으로 잡아 무선 랜 기능을 추가하는 것으로 차별화를 꾀하고 있다.

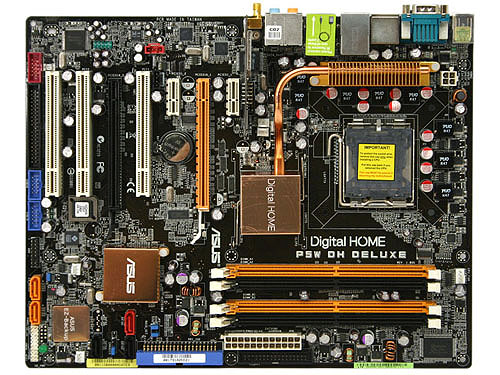

메인보드 레이아웃을 살펴보면 히트파이프를 사용한 무소음 쿨링 시스템을 적용하고 있으며, 사우스브릿지 뿐만 아니라 그 아래에 있는 SATA 컨트롤러에도 납작한 히트싱크를 붙여놓았다. 블랙 PCB를 기본으로 입/출력 커넥터나 각종 슬롯에는 많은 색이 들어가진 않았지만 듀얼 채널 메모리 구성이나 PCI Express 16X 1번 슬롯을 구분하는 정도는 할 수 있게 배려하였다. PCI Express 16X 슬롯 2개(기본은 16X, 4X이며 멀티 렌더링 구성시 8X + 8X가 된다)의 위치는 슬롯 2개 사이로 떨어져 있어 쿨러 문제로 Cross Fire를 구성하지 못할 일은 없을 것이다.

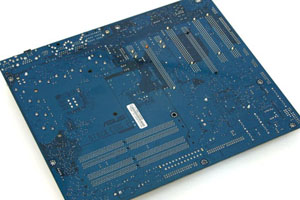

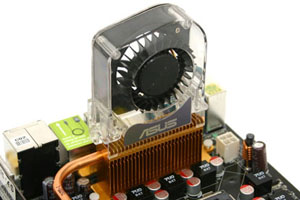

CPU 쿨러로 수랭 시스템을 사용할 것에 대비해 강제로 전원부 히트싱크에 모인 열을 빼낼 수 있는 전용 쿨링 팬을 포함하고 있으며, 메인보드 뒷면은 주요 부분에서 발생하는 열을 PCB 전체로 분산시킬 수 있는 Stack Cool2 기술이 들어갔다.

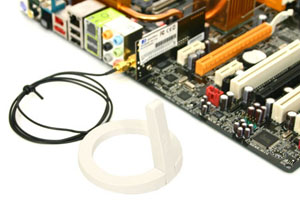

P5W DH Deluxe은 Digital Home이라는 컨셉을 지원하기 위해 무선 랜  버전에만 장착되는 무선 랜 카드를 통해 별도의 무선 공유기나 랜 카드 없이 무선 랜 시스템을 구축할 수 있다.

전원부는 P5B Deluxe와 마찬가지로 4-Phase 전원부 구성이 가능한 Analog Device ADP3198 PWM 컨트롤러에 ADP3110 Mosfet 드라이버를 듀얼로 구성해 8-Phase 구조를 만들었다. 게다가 백패널 뒤에 있는 3-Phase의 전원부 Mosfet만 히트싱크의 도움을 받을 수 있는 것도 P5B Deluxe와 같다. 캔타입 캐패시터는 P5B Delxue처럼 메인보드 전체에 들어간게 아니라 전원부 일부에만 사용되었다.

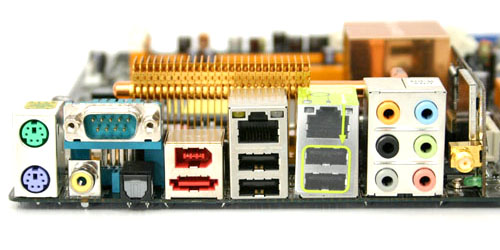

백패널 구성은 좌측부터 키보드, 마우스를 위한 PS/2 포트, 시리얼 포트, SPDIF 동축/광 출력 단자, IEEE 1394a 포트, eSATA II 포트, USB 2.0 포트 4개, 기가비트 랜 포트 2개, 8채널 아날로그 사운드 입/출력 단자. 802.11b/g 무선 랜 포트가 달려있다. 스티커가 붙은 USB 2.0/기가비트 랜 포트는 P5W DH Deluxe에 제공되는 무선 리모콘용 USB 수신기가 달리는 곳을 표시한 것이다. (물론 USB 방식이므로 다른 USB 포트에 달아도 상관없다)

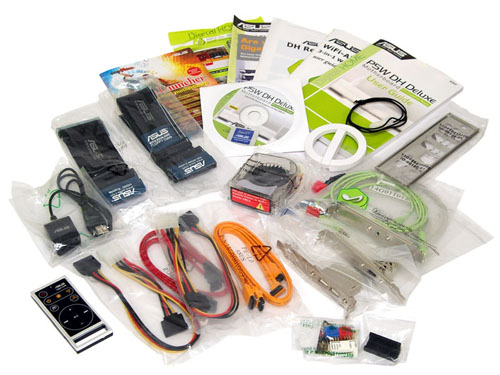

Digital Home을 표방하는 제품답게 P5W DH Deluxe의 패키지 구성은 메인보드, 사용자 매뉴얼, WiFi-AP 매뉴얼, DH 리모콘 매뉴얼, 드라이버/유틸리티 CD, Media Launcher CD, SATA 데이터 케이블 4개, SATA 전원 케이블 2개, FDD 케이블, IDE 케이블, USB 2.0 확장 브라켓, IEEE 1394a 확장 브라켓, MP3 In 브라켓과 연결 케이블, 메모리 히트싱크용 쿨러, DH 리모콘과 USB 리모콘 수신기, Q-Connector 단자, 리모콘 고정 걸이, 백패널, 무선 랜 카드용 안테나 등이 들어있다.
