3. 인텔 XMP Profile로 DDR3-2000 지원
 |
|
 XMP Profile을 사용해 DDR3-2000 메모리 구성
| CPU |
Intel Core i7 965 XE |
| 메인보드 |
GIGABYTE
EX58-UD3R |
| 칩셋 |
Intel X58 Express
+ ICH10R |
| VGA |
NVIDIA GeForce 9800 GTX+ |
| HDD |
WD VelociRaptor
300GB 10000RPM
Seagate Barracuda 7200.11 1000GB 7200RPM |
| ODD |
SAMSUNG TSST
SH-S203P(DVD RW) |
| CPU 쿨러 |
SAMSUNG TSST
SH-S203P(DVD RW) |
| 파워 서플라이 |
GIGABYTE Odin-GT
800W |
| OS |
Windows Vista Ultimate K SP1 32bit |
| 칩셋 드라이버 |
Intel INF
9.1.0.1012 PV |
| VGA 드라이버 |
NVIDIA Forceware 182.08 |
테스트 시스템은 코어 i7 전용으로 나온 메모리 킷 답게 트리플 채널 메모리 구성을 할 수 있는 인텔 코어 i7 965 익스트림 프로세서에 기가바이트 EX58-UD3R 메인보드를 사용했으며, CPU가 쿨러가 포함되지 않은 샘플 버전이라 CPU 쿨러는 CJH 인터내셔널에서 유통하는 HDT-S1283에 LGA1366용 브라켓을 장착했다.
킹스톤 KHX16000D3K3/3GX는 인텔 XMP 인증을 받은 메모리답게 SPD 설정 외에 인텔 코어 i7 플랫폼에서 사용할 수 있는 XMP 프로파일(Profile)을 가지고 있다. 기가바이트의 EX58-UD3R 메인보드 바이오스에 있는 XMP 항목에서는 두 가지의 XMP 설정을 적용할 수 있게 표시된다.
XMP 프로파일1 구성은 DDR3-2000MHz로 동작하는 대신 QPI Link 클럭과 Uncore 클럭, CPU 배수 등을 조절해 버스 클럭을 오버클럭해서 메모리 클럭을 맞추는 방법을 지원한다. XMP 프로파일2는 시스템 클럭을 기본 클럭에 맞추는 대신 메모리 클럭은 DDR3-2000MHz이 아니라 DDR3-1867MHz까지만 동작하게 된다.
XMP 프로파일1 설정에서 DDR3-2000MHz으로 동작시키려 시스템 클럭을 건드리게 되는 원인은 코어 i7에 들어간 메모리 컨트롤러에서 시스템 메모리 배수(SPD) 설정이 짝수로만 구성되었기 때문이다. KHX16000D3K3/3GX 메모리를 DDR3-2000MHz로 사용하려면 BLCK 클럭이 133MHz일 때 메모리 배수가 15배수를 지원해야 하지만 바이오스 옵션에서 확인하듯 메모리 배수 설정은 짝수로만 구성되어 1867MHz 다음으로는 DDR3-2133MHz로 동작하는 16배수만 사용할 수 있다.
이 때문에 코어 i7 965 익스트림과 EX58-UD3R 메인보드에서 DDR3-2000MHz를 동작시키려면 QPI Link 및 UnCore 클럭을 올리면서 CPU 배수를 낮추는 방식으로 오버클럭 아닌 오버클럭을 통해 DDR3-2000MHz로 동작하게 된다.
UnCore Q QPI Features을 보면 XMP 프로파일2로 동작할 때보다 DDR3-2000MHz으로 동작하는 XMP 프로파일1 설정에서 QPI Link 속도와 UnCore 클럭이 올라간 것을 확인할 수 있다.
CPU-Z를 통해 XMP 프로파일1을 적용해 DDR3-2000MHz로 동작할 때의 시스템 정보를 살펴보면 바이오스와 마찬가지로 버스 속도가 133MHz에서 143MHz까지 10MHz 정도 올라가는 대신 CPU 배수를 기본 배수보다 낮춘 22배수로 설정해 코어 i7 965 익스트림을 기본 클럭(3.2GHz)에 최대한 비슷하게 맞췄다. (CPU-Z에서 CPU 배수가 23배수로 표시되는 것은 코어 i7에서 지원하는 터보 기능을 사용 중이기 때문이다)
KHX16000D3K3/3GX를 사용해 자동 SPD와 함께 XMP 프로파일 1, 2로 설정하면 위의 이미지처럼 기본 DDR3-1333MHz로 동작하던 메모리가 DDR3-1867MHz, 2000MHz로 올라가는 것을 볼 수 있다. KHX16000D3K3/3GX 메모리 타이밍은 DDR3-2000MHz일 때도 CL9-9-9를 지원한다.

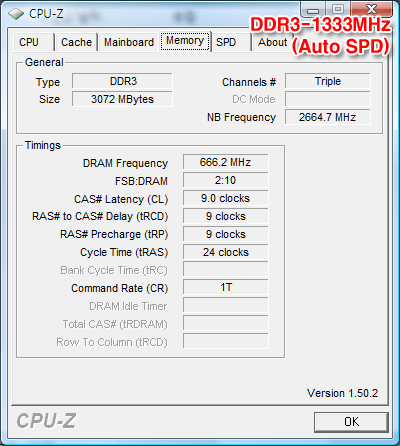

CPU-Z에서 KHX16000D3K3/3GX 메모리 정보를 보면 기본 SPD에서는 PC3-10700 규격을 지원하는 DDR3-1333MHz 메모리지만 인텔 XMP 설정으로 들어가면 메모리 전압이 1.5V에서 1.65V로 올라가면서 높은 동작 클럭을 가지게 된다.
|
|
