HDD 소음감소 기능인 HDD 노이즈 킬러로 유명한 국내 케이스 전문업체 3R에서 2014년 새해를 맞아 새로운 기술인 스마트바가 적용된 R415 에스프레소 SE 케이스를 선보였습니다. "아틀라스"라고 불리는 스마트바는 케이블 정리와 그래픽카드 지지대 역할, 팬까지 장착할 수 있어 케이스 내부공간의 정리와 일부부품의 쿨링에도 도움을 주는 3R의 또다른 특허라고 합니다. 스마트바가 적용된 R415 에스프레소 SE 케이스는 어떤 디자인과 편의성을 가지고 있는지 살펴보도록 하겠습니다.
▲ 3R R415 에스프레소 SE의 상세사양
▲ 3R R415 에스프레소 SE의 구성물
조립에 대한 설명과 스마트바 아틀라스의 설치법이 나와있는 사용자 설명서/스피커/청소용 브러쉬/조립시 필요한 각종 나사와 와셔 등이 기본구성물로 제공됩니다.
▲ 3R R415 에스프레소 SE의 패키지모습
일반 케이스제품 박스 디자인과 큰 차이는 없으며 정면과 측면에 모델명과 제품의 특징을 확인할 수 있고, 새롭게 스마트바 아틀라스가 적용됐음이 강조된 문구를 확인할 수 있습니다.
▲ 3R R415 에스프레소 SE의 전체적인 모습
R415 에스프레소 SE의 외부 디자인은 이전 버전인 R410 에스프레소 ST의 디자인을 기본으로 하고 있으며 좌측 사이드 패널에 아크릴 윈도우가 추가된것이 차이점 입니다. 처음 개봉시 측면에는 스크래치 방지를 위해 보호 비닐이 부착되어 있습니다. 전체적인 색상은 블랙으로 무광처리 되어있고 전원 인가시 전면에는 화이트LED를 볼수있어 측면의 아크릴 윈도우와 함께 튜닝효과를 느낄수 있는 부분입니다.
전면 베젤을 살펴보면 세로로 길게 일체화된 스트라이프 디자인을 갖고 있습니다. 상단 우측에는 사각형의 리셋, 전원 버튼이 위치해 있습니다. 그리고 5.25인치 외부베이 2개를 제공하고 있으며 아래에 1개의 3.5인치 베이를 갖추고 있습니다.
전면 쿨링 역할을하는 2개의 120mm 화이트LED 가운데에는 제조사 로고가 네임 플레이트식으로 처리 되어 있습니다.
오른쪽 사이드 패널은 약 10mm정도 양각처리되어 내부 선정리를 위한 공간을 마련하고 있습니다. 왼쪽 패널에는 일반적인 걸쇠방식이 아닌 핀방식으로 아크릴 윈도우가 적용되어 있습니다. 패널 후면에는 패널 분리를 쉽게 할 수 있도록 나사가 아닌 핸드 스크류를 사용하고 있습니다.
케이스 후면을 살펴보면 파워서플라이가 하단에 장착되는 구조임을 알 수 있으며, 파워서플라이는 상하방향 모두 장착이 가능합니다. 배기 역활에는 벌집 모양의 에어홀 처리와 함께 120mm 팬이 기본 장착된 것을 확인할 수 있습니다. 그리고 PCI슬롯은 미들타워 기본인 7개를 갖추고 있습니다.
전면 베젤의 디자인처럼 스트라이프 처리되어 있으며, 중앙에 해당 모델명이 표기되어 있습니다. 앞부분에는 고속/정지/저속으로 조절 가능한 2개의 팬 컨트롤러(전면, 상단팬 조절용)와 포트가 위치해 있으며, 포트에는 모두 덮개가 적용되어 있습니다. 위쪽부터 USB 3.0, USB 2.0 x 2, MIC/헤드폰순으로 배치되어 있습니다.
상단 커버의 뒷부분을 양쪽에서 누르면 쉽게 분리가 되는데, 커버 내부에는 먼지 필터가 2개 적용되어 있습니다. 내부에 120mm팬 2개가 기본 장착되어 있고, 상단팬은 전면팬처럼 팬 컨트롤러와 연결되어 속도조절이 가능합니다.
케이스 밑부분을 살펴보면 장착된 받침대의 높이는 30mm이며, 진동과 소음을 방지하기위한 고무 패드가 받침대 4곳에 모두 부착되어 있습니다. 파워서플라이 장착부에는 쿨링을 위한 통풍구가 있으며 분리가 가능한 먼지 필터가 장착되어 있어 먼지유입에 대비하고 있는 모습입니다.
내부를 살펴보면 외부와 동일한 블랙으로 도색 처리되어 있으며, 넓게 처리된 CPU홀과 선정리 홀, 케이블고리가 적용되어 있습니다
케이스 상단에는 2개의 120mm팬이 장착되어있고 후면에도 배기역활의 120mm팬이 기본 장착되어 있습니다. PCI슬롯 가이드는 맨 첫번째 자리만 착탈식이고 나머지 6개는 일회용입니다. 파워서플라이 장착부에는 진동방지를 위한 고무패드가 기본 부착되어 있습니다.
외부 5.25인치 베이는 앞서 전면 베젤에서 확인했듯이 총 2개를 지원합니다. 모두 클립 고정방식이라 나사 없이도 쉽게 장착이 가능합니다. 외부 3.5인치는 탈부착이 가능한 다용도 브라켓이 제공됩니다.
중앙에는 2.5인치 SSD/HDD를 장착할 수 있는 2.5인치 베이 2개를 지원합니다. 장착가이드방식이며 가이드에는 진동 방지를 위한 고무가 양쪽에 부착되어 있고 무나사 방식으로 쉽게 탈부착이 가능합니다. 중앙 베이 왼쪽지지대는 분리가 가능한데 분리할 경우 최대 380mm의 그래픽카드를 장착할수 있습니다. HDD 베이는 3개로 맨 아래부분에 위치해 있으며 모두 HDD 노이즈 킬러2가 적용되어 있습니다.
전면에는 120mm LED팬 2개가 기본 장착된 것을 확인할 수 있으며, 작동시 화이트LED 효과를 볼 수 있습니다. 전면 베젤 내부에도 먼지 필터 2개가 기본 장착되어 있습니다.USB 3.0 연결 방식은 온보드 방식임을 확인할 수 있습니다.
3R에서 R415케이스에 새롭게 적용한 스마트바 아틀라스를 살펴보겠습니다. 구성품으로는 장착시 필요한 나사와 핸드 스크류, VGA지지대가 제공됩니다. 플라스틱 재질로 되어있고, 커버 표면에는 바이름이 새겨져 있습니다. 상하로 나뉘어진 스마트바의 커버를 열어보면 내부공간은 비워져 있는데 이곳에 케이블을 넣어 정리할수 있습니다. 케이블은 양쪽에 있는 홈을 통해 스마트바 안으로 넣을수가 있습니다.

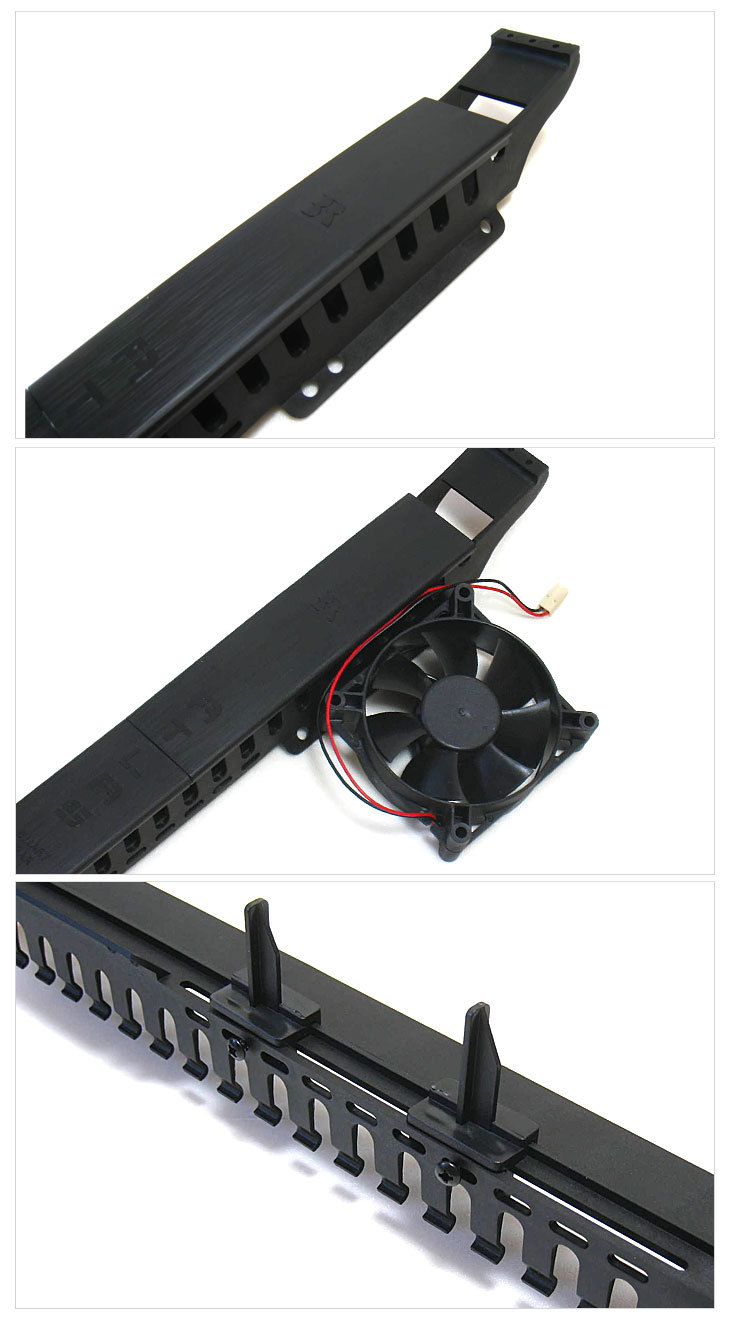

상단 우측 부분에는 80, 92mm 팬을 장착할수있게 팬장착 홀이 존재합니다. 팬장착시 램 위쪽에 위치하기 때문에 해당부분의 쿨링이 가능해보입니다. VGA지지대는 2개가 제공되는데 장착후 상하로 움직일수 있으며 고정시는 핸드스크류를 사용합니다.
스마트바의 장착은 케이스 중간 위, 아랫부분에 있는 나사홀에 스마트바 양끝부분을 제공되는 나사로 고정해주면 됩니다.
아틀라스 스마트바 설치와 시스템 조립을 해보았습니다. 스마트바를 사용해 파워의 메인 24핀 케이블을 제외하곤 대부분의 케이블 정리가 가능했습니다. 기존 시스템 조립시에는 케이블을 정리해도 내부공간 정리에 얘를 먹는경우가 많았는데 스마트바 안에 선을 넣어 깔끔하게 선정리를 할수 있습니다.
CPU쿨러의 경우 155mm까지 장착이 가능하지만 스마트바와 함께 사용시 간섭이 발생할수도 있습니다. 그리고 그래픽카드의 경우 중앙의 베이를 분리한다면 최대 380mm 길이까지 장착이 가능합니다. 베이 미분리시도 290mm 길이 지원이라 대부분의 그래픽카드는 큰 간섭이나 어려움 없이 장착이 가능하겠으며 전용 HDD베이나 중앙에 SSD 및 HDD 장착 역시 큰 어려움이 없습니다. 전면 120mm 팬의 화이트 LED 효과뿐 아니라 측면 아크릴 윈도우를 통해 튜닝의 효과도 느껴볼 수 있습니다.
3R R415 에스프레소 SE 케이스
HDD 노이즈 킬러로 유명한 3R의 "스마트바"라는 새로운 기술이 적용된 새해 신제품 R415 에스프레소 SE 케이스는 기존 R410의 업그레이드 제품입니다. 3R의 케이스는 기존 케이스의 단점을 개선해 새롭게 업그레이드시켜 출시하는 경우가 많은데 이번 R415 SE케이스도 "스마트바"라는 새로운 기술을 적용해 VGA 지지대 역활과 쿨링, 내부 선정리등의 문제를 한층 개선시킨 제품입니다. 특히 "스마트바"안에 선을 넣어 정리가 가능한점이 특징이며 전면과 상단 팬컨트롤러 지원, 측면 아크릴 윈도우로 튜닝효과를 높인점등 편의성과 튜닝적인 부분에서 눈에 띄는 제품이었습니다.
본 사용기는 3R 체험단으로 작성되었습니다.
