이번에 소개 해드릴 케이스는 제가 가장 좋아하는 규격인 ITX 전용 케이스 입니다.


3R이라는 회사도 좋아하는 케이스 회사이지만 itx 규격을 좋아하다보니 itx 보드만 3종류가 보유 중이고 케이스 또한 3종류의 케이스를 가지고 있습니다.

현재 집안 여기저기에서 활동중입니다.


itx시스템은 itx보드를 기준으로 제작이 됩니다. itx 메인보드 크기가 17cm*17cm이다 보니 일반적으로 사용하고 있는 시스템과는 다르게 작고 가벼운 시스템을 만들수 있습니다.


물론 예외도 있습니다. 작은고추가 맵다라는 속담이 있듯이 itx시스템으로도 상급의 게이밍 머신 제작이 가능합니다.


ATX 파워가 들어간다고 하지만 상당히 작은 케이스 입니다.

아래의 순서에 따라 3R의 ITX케이스인 X100을 소개 해드리겠습니다.


 외관소개
- 박스 개봉 및 패킹 상태 소개
- 패키지 구성품 소개
- 구조 소개

마무리
- 완조립 소개
- 장단점 소개




외관 위주의 소개가 되지 않을까 생각됩니다.



------------------------------------------------------------------------------------------------

외관소개

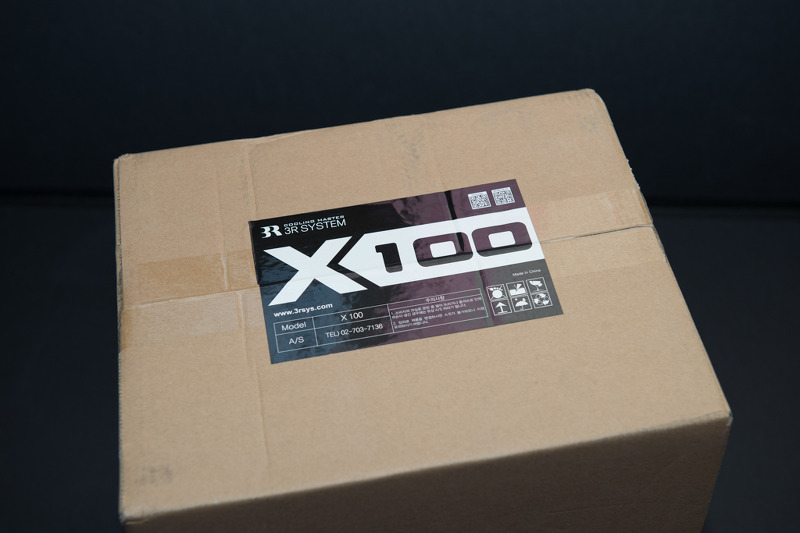

- 박스 개봉 및 패킹 상태 소개

X100은 itx 케이스 이지만 상당히 무거운 케이스 입니다.






- 패키지 구성품 소개


itx 답게 구성품 또한 간단합니다.

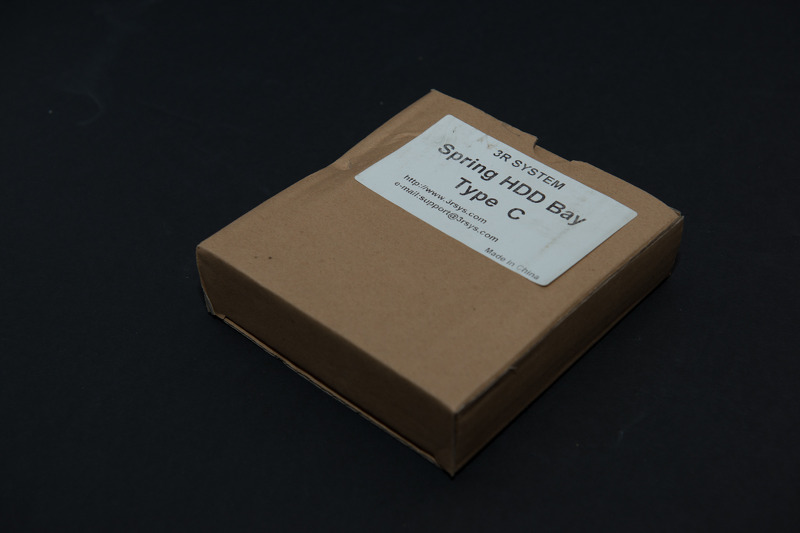

메인보드, 하노킬3 c타입 장착용 8개

파워 나사 5개

메인보드 부저용 스피커 1개

케이블 타이 2개

HDD 장착용 4개

케이스 전면 출력USB 고정용 나사(추정) 4개




- 구조 소개

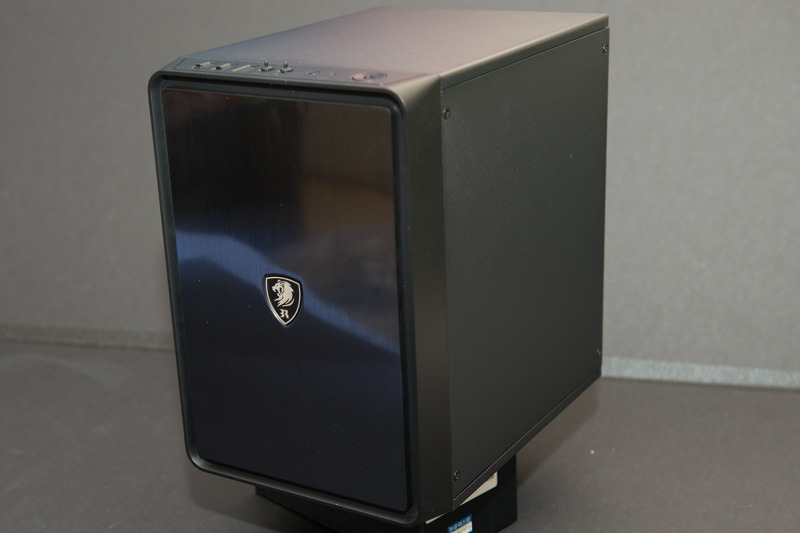

전면


후면


전면은 전원버튼, 리셋버튼, usb 2.0 2개, 빈슬롯 1개, 스피커, 마이크로 구성




바닥

3.5인치 HDD 및 2.5인치 SSD, HDD 장착 가능합니다.


전면 부분을 뜯어내면 바닥면과 같이 3.5인치 HDD 및 2.5인치 SSD, HDD 장착이 가능합니다.



X100에는 기본적으로 120mm의 쿨러가 장착 되어있습니다.

전원은 IDE 4핀을 사용합니다.

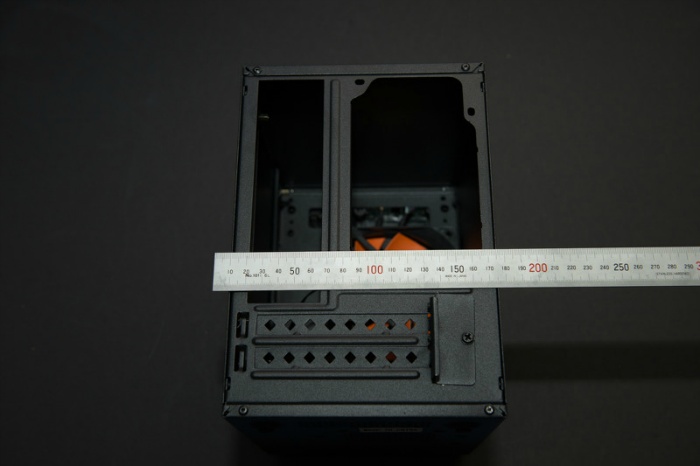

총 길이 : 약 235mm


총길이 :  약237mm


총길이 : 약 160mm


총길이  : 약 165mm



마무리

- 완조립 소개
X100에 들어갈 부품 사진입니다. 사진에는 빠져있지만 WD 500
H87 itx + v850 + WD 500G

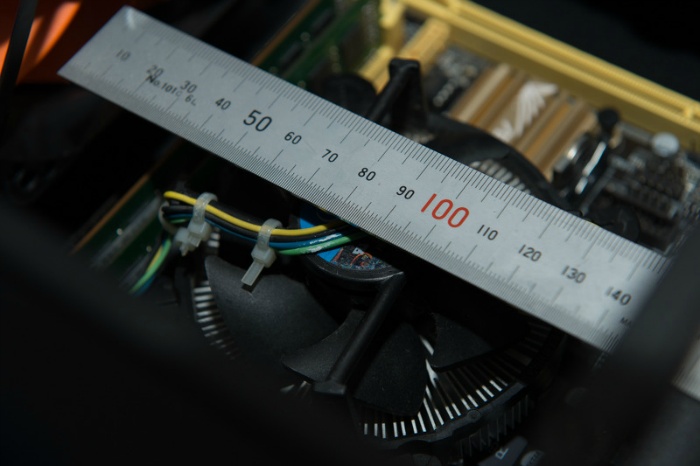

itx+ 인텔 정품 쿨러 장착 후 파워 까지의 간격입니다. 보시는 거와 같이 전선 두개 정도 들어갈 수 있는 공간 밖에 없습니다.
홈페이지에 소개된 쿨러 장착 최대 높이는 50mm입니다.


파워 조립 직전 입니다. (자의 시작지점은 10mm 뒤)

약 쿨러 까지 170mm정도 됩니다. 여기서 멘붕이 옵니다. 순수 파워 길이가 170mm입니다.

사실상 연결 되는 케이블 까지 길이를 본다면 여유 잡고 180mm은 있어야 됩니다.

결국은 케이스에 장착되어 있는 쿨러를 뺐습니다.



조립이 다는 아니지만 약 90%되었습니다.

고성능 게이밍 머신을 만들려고 했었는데 파워에서 너무 욕심이 컸나봅니다.

사실 일반 시스템에서도 850w는.....



장점
엄청난 강판두께 그로 인해 생각했던것 이상으로 무거운 무게
바닥면 HDD 장착을 포기한다면 길이 제약이 있지만 고성능의 VGA 장착 가능
ATX 파워 장착 가능
모든 단점을 상쇄 시킬 엄청난 가격

단점
ATX 파워 장착으로 인해 케이스의 50%이상의 공간 소실(mATX 변환 가이드 필요)
USB 3.0 부재
베이 부족
