2. mP4G-2 : 기본 레이아웃 알아보기..
제목 없음
|
mP4G-2의
전면사진으로 상당히 작은 크기를 가지고 있으며 기존 GL이나 현재의
GV칩셋들이 가지고 있는 TV-OUT&DVI출력용 확장카드슬롯이 제거되어
있는 것을 쉽게 알 수 있는데 국내에서는 쓰지도 않는 불필요한
것까지 있는 것보단 좋을 것이다.

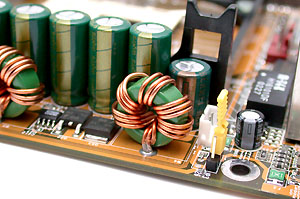

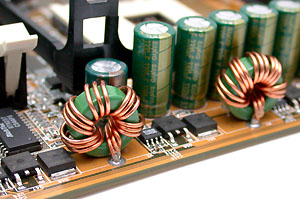

전원부의
보습인데 위의 천제사진에서 볼 수 있듯이 보드 사이드쪽에 일렬로
가지런히 배치되어 있으며 3 Phase방식의 전원부와 컨덴서를 장착하고
있어 전원부는 상당히 만족할 만한 수준으로 구성되어 있다.

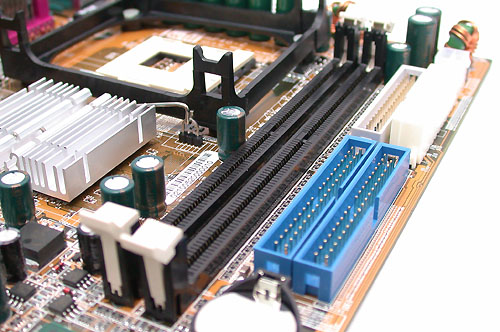

메모리
슬롯과 그 주변부의 사진으로 요즘 INTEL칩셋들이 두 개의 메모리슬롯만을
지원하지만 일반 ATX규격의 보드들이 3개정도의 슬롯을 제공하는
것에 비해 기본적으로 제공해야하는 두 개만을 장착하고 있지만
제품타입이 Micro-ATX타입 이므로 불필요하게 3개까지는 필요없을것이다.

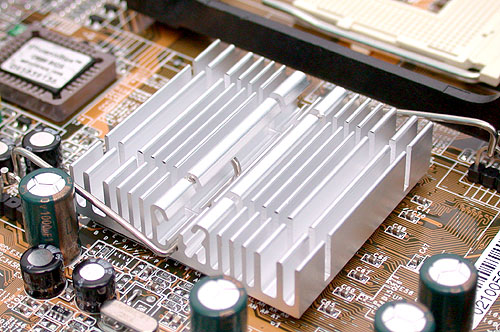

칩셋 히트싱크의
보습... 좀더 뽀대나지는 않지만 이정도로도 충분하니 노스브릿지의 쿨링에는 문제없을것이다.

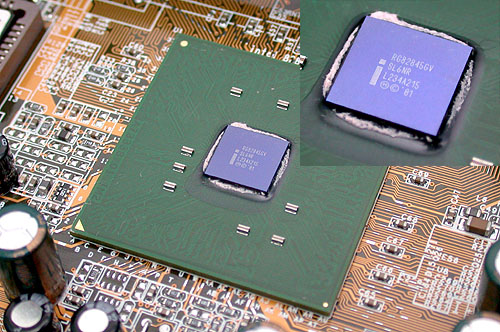

i845GV칩셋의
모습이다..

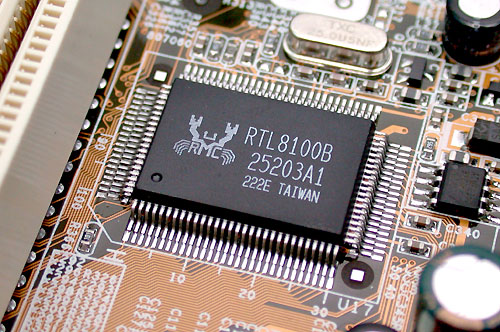

이더넷
컨트롤러도 기본적으로 포함하고 있어 요즘 생각하는 기본 스펙을
완벽히 지원한다..( Ex. Sound, Lan, USB)
Realtek
Ac97코덱인 ALC650칩을 장착하여 6채널 사운드를 지원한다.. 하지만
SPDIF출력은 별도의 브라켓을 따로 구입해야 할 것이다.

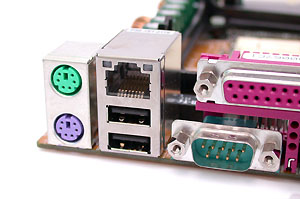

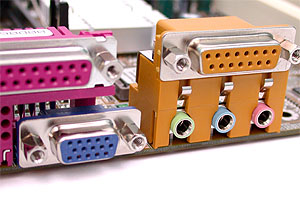

백패널의
모습... i845GV칩셋이 내장그래픽코어를 장착하고 있음으로 Com
Port하나 대신 D-SUB출력단자를 장착하고 있으며 이더넷 포트가
USB포트상단에 위치해 있다.. 물론 별도의 백패널 브라켓을 제공할
것임으로 기존 케이스와의 장착문제는 걱정하지 않아도 될 것이다.
|
|
