먼저, 향후 6개월동안 퍼포먼스급에 위치하며 주력제품군으로 자리잡을 것으로 보이는
i865P / PE에 대해서 살펴보고자 한다. 단, 이 페이지에서는
i865PE / i875와 함께 사용되는 ICH5/ICH5R 사우스브릿지에 대해서는 언급하지 않고, 별도로 언급하도록 하겠다.

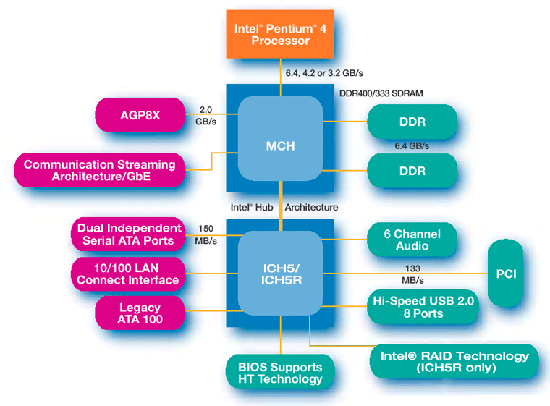

i865PE / i875P의 블럭 다이어그램
|
칩셋명 |
i845PE |
E7205 |
i865GE |
i865PE |
i865P |
|
FSB |
533/400Mhz |
533/400Mhz |
800/533/400MHz |
800/533/400MHz |
533/400MHz |
|
최대 FSB 대역폭 |
4.2GB/sec |
4.2GB/s |
6.4GB/Sec |
6.4GB/Sec |
4.2GB/sec |
|
최대 메모리 대역폭 |
2.7GB/sec |
4.2GB/sec |
6.4GB/sec |
6.4GB/sec |
5.4GB/sec |
|
지원 메모리 |
DDR266/333 |
DDR266 |
DDR400/333/266 |
DDR400/333/266 |
DDR333/266 |
|
메모리 채널 |
싱글 |
듀얼 |
듀얼 |
듀얼 |
듀얼 |
|
이더넷 지원 |
X |
X |
CSA Gigabit Ethernet |
CSA Gigabit Ethernet |
CSA Gigabit Ethernet |
|
AGP |
4X |
8X |
8X |
8X |
8X |
기존 845PE, E7205와 865P/PE계열의 스펙 변화
i865/i875계열의 신 칩셋은 이전 i845계열과 비교해 스펙상 많은
변화가 일어났다고 볼 수 있다. 이 변화는 인텔이 i850 -> i845, i845 -> i845D로의 변화보다 더욱 큰 변화라고 할 수
있으며, i845D출시 이후 근 1년만에 '재탕칩셋'이 아닌 제대로 된 칩셋을 선보이게 되는 것이다.
블럭다이어그램을 보면 짐작이 가능한데, i865P / PE만 놓고
i845PE계열과 비교하여 볼 경우 노스브릿지에 DNB를 통한 별도의 Gigabit Ethernet 컨트롤러가 연결되어 있는 것을 볼 수
있고, 듀얼 채널 DDR 메모리 컨트롤러, AGP 8X컨트롤러등이 보인다. 노스브릿지에서 컨트롤하는 부분 중에서 IHA를 제외한 모든
버스가 대폭 업그레이드 된 것이다. 내용별로 살펴보도록 하자.
i845PE 노스브릿지의 아키텍처 레이아웃. i865P / PE는 모든 부분의
컨트롤러가 대폭 업그레이드 된 버전임을 알 수 있다.
FSB 컨트롤러 업그레이드
인텔은 FSB533 계열의 노스우드 출시 이후, FSB667계열의 노스우드
출시가 예정되어 있었으나 인텔의 로드맵 변화로 인하여 FSB800계열 조기 출시로 바로 계획이 변경되면서 이를 공식적으로 지원할 첫번째
칩셋인 i865계열의 스펙도 변화하게 된다. 따라서 시스템 버스 부분이 기존 533Mhz 지원 부분에서 FSB800지원으로 업그레이드
되었다. FSB800은 FSB200의 Quad Pumped Architecture의 적용에 따라 6.4GB/s의 대역폭을
가지게 된다. (FSB800 X 8Byte = 6.4GB/s)
단 i865P Low End계열 칩셋은 FSB533만을 지원하는 중-저가형
모델이다. FSB800을 사용할 수 없으므로 당연히 듀얼채널 DDR400은 불가능하다. i865P의 출시배경에 대해서는 뒤에서 자세히
다시 논의해보도록 하자.
메모리 컨트롤러 업그레이드
i865계열의 가장 큰 특징중의 하나가 주력제품군 최초의 듀얼채널 DDR 지원
칩셋이라는 것이다. i865 / i875계열 칩셋은 E7205에서 선보인 듀얼채널 DDR의 기술이 그대로 적용된 최초의 주력제품급 칩셋이다. 또한 기존 E7205의
메모리지원이 최대 DDR266인데 반해, i865PE, i875PE는 DDR400의 듀얼채널을 지원하도록 업그레이드
되었다. i865PE, i875PE가 FSB800을 지원하게
되면서 최대대역폭 6.4GB/s를 지원하는것에 따라, 메모리 컨트롤러도 기존 DDR266에서 DDR400지원으로 업그레이드되게 된다.
DDR266이 지원할 수 있는 메모리 대역폭은 최대 2.1GB/s로, 듀얼채널 구성시 4.2GB/s에 머무르는데 비해 DDR400은
3.2GBx2 = 6.4GB/s의 FSB800과 동일한 대역폭을 이룬다. 보급형 최초의 시스템대역폭과 메모리대역폭의 동기화를 지원하는
칩셋인 것이다. 단 i865P의 경우 시스템의 대역폭 지원이
FSB533으로 제한됨에 따라, 사용할 수 있는 메모리도 듀얼채널 DDR 333으로 제한된다. 이론적으로 FSB533 CPU의 경우,
DDR266 듀얼채널만으로도 시스템 대역폭의 커버는 완벽하게 가능하다.
AGP 8X 지원
인텔은 i865/i875에서 두번째로 AGP 8X를 지원한다. 이미 E7205가 AGP 8X를 지원하고 있고
두번째 장착이나, 퍼포먼스 급에서의 첫번째 AGP 8X장착이기에 앞으로 AGP 8X로 대세가 넘어갈 것으로 보인다. 현재까지 칩셋의
변화를 살펴보면, 인텔에서 주력제품군에 지원하고 나서야 대세가 이동했다는 점을 알 수 있다.
AGP 8X는 266MB/s의 대역폭을 8배로 확장한 기술로, 최대 대역폭
2.1GB/s의 데이터 처리를 지원한다. 기존의 제품은 AGP 4X까지만 가능하며, AGP 2X를 지원하는 Voodoo계열 및 기타 구형
그래픽카드는 역시 장착할 수 없다. CSA방식의
기가비트 이더넷 지원
i865 / i875계열은 노스브릿지에 DNB라는 독자적인 버스를 별도로
구축하여 이를 기가비트 이더넷 컨트롤러에 할당하였다. 이 DNB 버스는 266MB/s의 대역폭을 가지고 있는 버스로, 이 방식을 이용하면
기존의 기가비트 이더넷 컨트롤러에 비해 높은 성능과 효율을 가지고 올 수 있게 된다.
원래 기가비트 이더넷은 듀얼서버급에서나 볼 수 있었던 기능이었지만, 인텔이
E7205에 기가비트 이더넷을 기본으로 내장하면서 i845PE계열에서도 풀스펙의 제품에 기가비트 이더넷을 장착하는 경우가 많아졌다.
그러나 서버급에서 장착되던 기가비트 이더넷 컨트롤러는 64Bit PCI버스에 장착되어 사용되었으나 i845PE제품군까지 내려오게 되면서
133MB/s의 대역폭을 가지는 PCI 버스에 최대 초당 전송량이 125MB/s를 기록하는 기가비트 이더넷을 장착하면서 (1000MBit
/ 8 = 125MB/s) IHA의 한계에 의해 데이터 전송량이 내부에서 병목현상을 발생하게 된다.
이에따라 i865 / i875계열에서는 DNB를 별도로 구축하여 기존의
기가비트 이더넷 사용 데이터가 ICH를 통하여 거쳐가는 것을 최소화하여 우려되는 PCI슬롯의 병목현상을 해결하고 기가비트 이더넷
컨트롤러의 대역폭을 보장해주는 것이다.
문제는 가격이다. 제조사를 통한 정보에 의하면 i875P 노스브릿지와 CSA
이더넷 칩의 가격만 85$가 넘는 것으로 파악되었다. 따라서 CSA 이더넷을 장착한 경우 엄청난 가격 상승을 보일 것으로 보인다. 과연
그정도의 가격을 지불할 정도로 현재 메리트가 있는 부분인가에 대해서는 심각하게 고민해보아야 할 필요가 있다. |
