3. RADEON9800 PRO MAXX(?)를 보자(2)
|

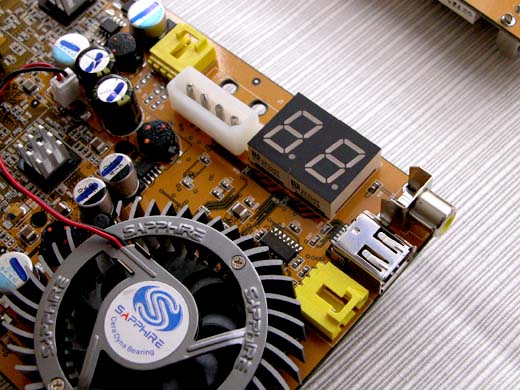

다음 이미지는 Second
GPU가 장착된 그래픽카드 우측부분의 이미지로 이 이미지에서는 설명할 것이 좀 많다.
우선 테스트용 제품인 것을
쉽게 알려주는 DEBUG_LED가 장착되어 있는데 Brian Skelton씨의 말로는 아직 동작은 하지 않는다고 하여 아직도 개발이
완료되려면 상당한 시간이 소요될 것임을 이야기 하고 있었다.
그리고 XGI의
Volari가 DUAL GPU에 2차전원의 입력을 위해 2개의 보조 전원 커넥터를 장착해놓았는데 이 RADEON9800 PRO
MAXX(?)는 딸랑 하나의 커넥터가 장착되어 있다.(하나만으로도 문제는 없기는 하겠지만 R350코어가 소비하는 전력을 생각하면
왠지...)
위에서 말한 추가적인 두
개의 디스플레이 지원은 위의 이미지에서 볼 수 있는 노란색의 커넥터를 통해서 이루어지는 것으로 예상할 수 있는데 이미 이런 커넥터를
통해 RADEON제품군에서 VIVO입출력을 지원했었고 IGP제품의 추가적인 디스플레이 OUT지원이 가능했기에 이를 통해
D-SUB출력을 지원하는 것으로 보인다.
물론 별도의 브라켓이
제공되겠지만...

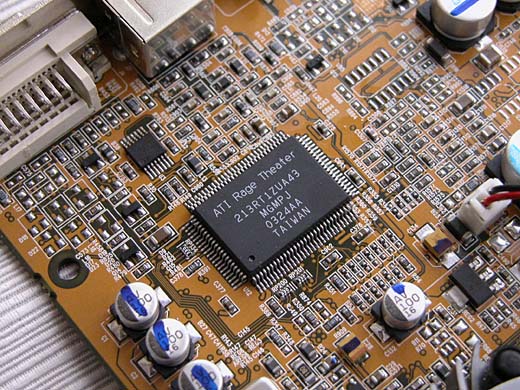

다음은 RADEON9800
PRO MAXX(?)에 장착된 ATI Rage Theater칩의 사진으로 특이하게 두 개가 장착되어 있는데 이미 언급했듯이
R350제품에서 구형의 Rage Theater칩을 장착한적이 없기에 상당히 특이한 구성으로 보여진다.
용도는 역시 VIVO의
지원으로 생각되는데 R350자체적으로 TV-OUT을 지원하기에 VIVO지원을 위한 용도가 아니고서는 Rage Theater칩이 장착될
이유는 없다.
다만 이전 이미지에서 볼
수 있었던 특이한 부분이 마음에 걸리는데 아래의 이미지를 보자.

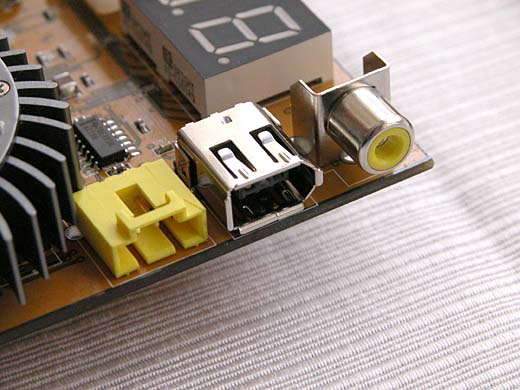

이 이미지는 출력 포트를
좀더 가까이서 찍은 것으로 필자가 아직도 이해하지 못한 부분이 여기에있다. 바로 iEEE1394포트로 보이는 저 중간의 포트 때문인데
이전에 한번 RADEON8500 DV 제품군에서 IEEE1394포트를 지원한적이 있지만 그당시에도 iEEE1394 PHY가
사용되었기에 아무것도 없이 iEEE1394포트가 장착되어 있다는 것은 상당한 의문으로 남는다.
다만 장착된 Rage
Theater칩이 8500DV에 장착된 Theater칩과 동일한 파트넘버를 가진 제품인 것은 확인이 가능했다.
|
|
