펜4+RDRAM용 i850메인보드 4종 벤치2부 - 오버클럭
|
|
4. 부품의 선택 : 메인보드별
|
각 메인보드 업체들이 어떠한 부품을 사용하여 제품을 만들어내는지 알 필요가 있다. 그래서 이번 리뷰에서는
이러한 부품의 Close-up shot을 준비했다. 하나씩 보시면서 설명드리기로 한다.
1.
Abit TH7 II
각 사진들을
누르시면 확대된다.
|
 |
이 부품은 코어 전압 레귤레이터인데 근래에 가장 대표적으로 쓰이는
HIP6301을 쓰고 있다. 이 제품은 최대 4-phase 전원 공급 시스템까지 지원한다. |
|
 |
이것이 DRCG이다. 부품명은 ICS 9212-03이다. 자세한 스펙은
이곳 에서 보실 수 있다. PC800까지 지원하는 것으로 나와있다. |
|
 |
요즘 인텔 칩셋에서 많이 쓰는 ICH2의 모습이다. |
|
 |
이것도 가장 대표적인 I/O 콘트롤러 칩이다. 제품명은 Winbond
W83627. |
|
 |

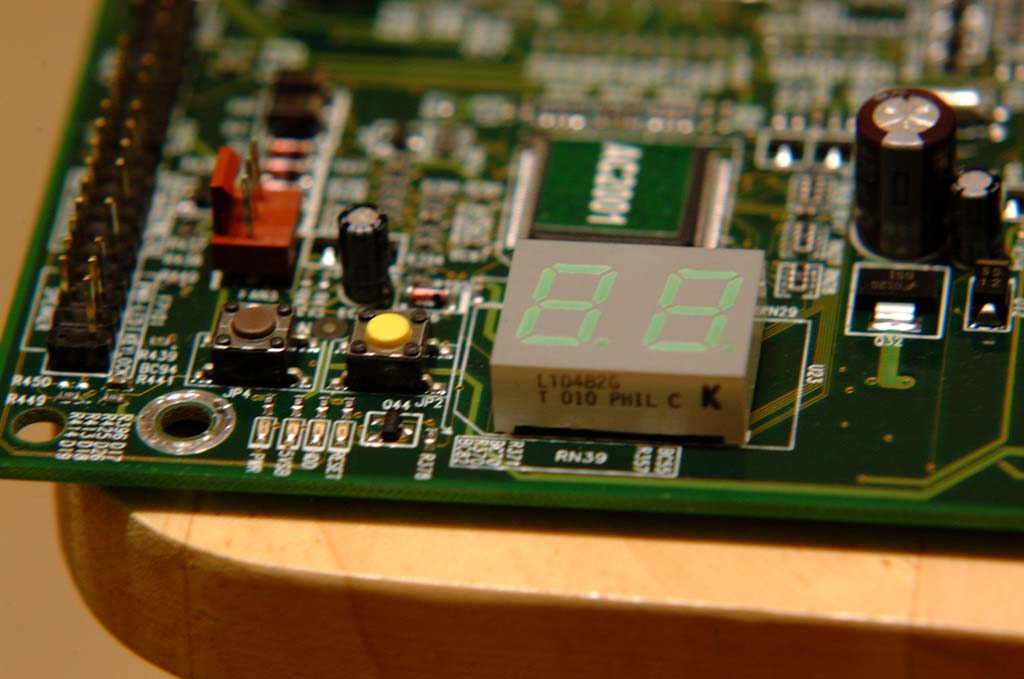

Abit보드는 이 부분이 마음에 든다. 메인보드의 상태를 알려주는
LED창과 Power, Reset을 스위치 없이 할 수 있게 해주는 작은 버튼들이다. |
|
 |
메인클럭제너레이터의 모습이다. 리얼텍의 RTM660-850R을 쓰고 있는데
이 제품은 나온지가 1년이 넘었음에도 아직까지도 리얼텍에 홈페이지에 올라오지 않고 있는 미스테리같은 칩이다. |
|
 |
소켓 주변의 모습이다. 쿨러 리텐션 가이드는 제거한 상태에서 찍어보았다.
꽤 넓직해 보인다. |
|
 |
AC97사운드 코덱 |
2. Asus P4T-E
|
 |
P4T-E는 ICS의 9212-13 DRCG를 쓰고 있다. 이 제품의 보다
자세한 스펙은
이
곳 에서 확인해 보실 수 있다. 이 제품은 특이하게도 PC1200까지 지원이 가능한 제품이다. |
|
 |

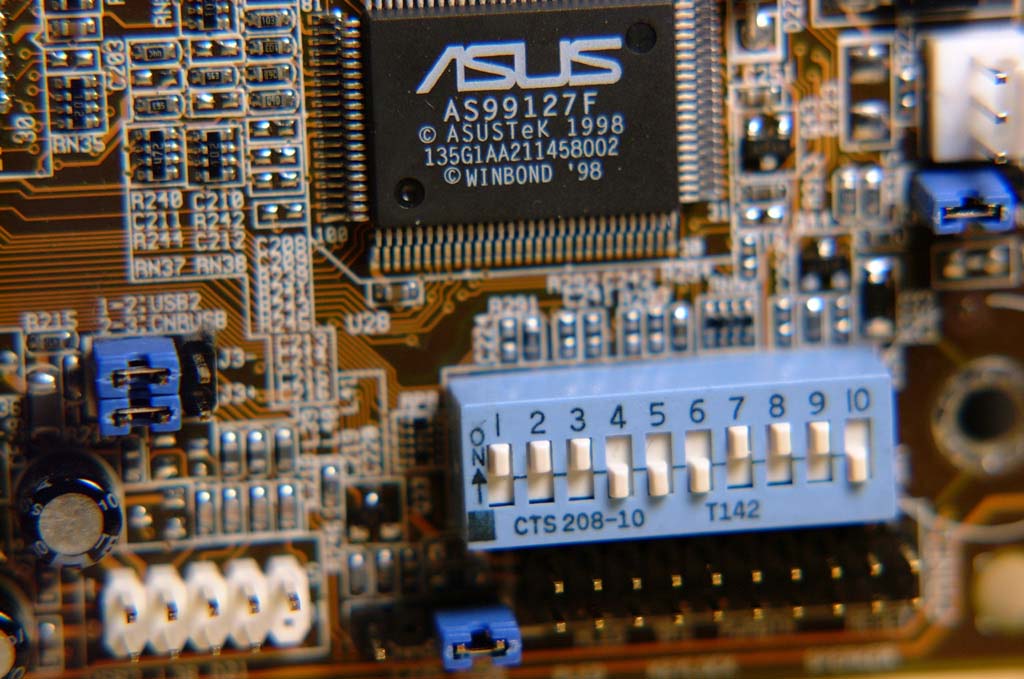

자주 보는 Asus 의 하드웨어 모니터링 칩, 그리고 그 아래에 위치한
것은 배수와 FSB를 조절할 수 있는 딥스위치이다. |
|
 |
Winbond의 W83627 I/O 콘트롤러 칩이다. |
|
 |
P4T-E의 메인 클럭 제너레이터는 ICS의 9250-37을 쓰고 있다.
자세한 스펙은
이
곳 으로... |
|
 |
이번에는 MCH의 모습을 넣어보았다. 언제 보아도 또다른 프로세서를
연상시키는 모습을 하고 있다는 생각이 든다. |
3. EpoX 4T2A3 (슈마 슈페리어 4T2A Pro)
|
 |
코어 전압 레귤레이터이다. 역시나 HIP6301을 쓰고 있다. |
|
 |
바로 옆에 RIMM소켓이 보이시는가? 그렇다면 이것은 DRCG이다. 위 두
제품과는 다르게 Cypress제품을 쓰고 있다. 이 제품의 데이터쉬트는 아직 올라와있지는 않은데 PC800제품인 것으로 추정된다.
이 제품의 데이터쉬트를 요청해놓은 상태라서 받는대로 등록시키도록 하겠다. |
|
 |
I/O 콘트롤러 칩다. 윈본드의 W83627칩을 사용하고 있다. |
|
 |
메인클럭제너레이터이다. Abit제품에 쓰인 것과 같은 제품이다. |
|
 |
사운드코덱이다. AC97대신 CIM8738을 쓰고 있는데 6채널 지원용
제품은 아니다. |
|
 |

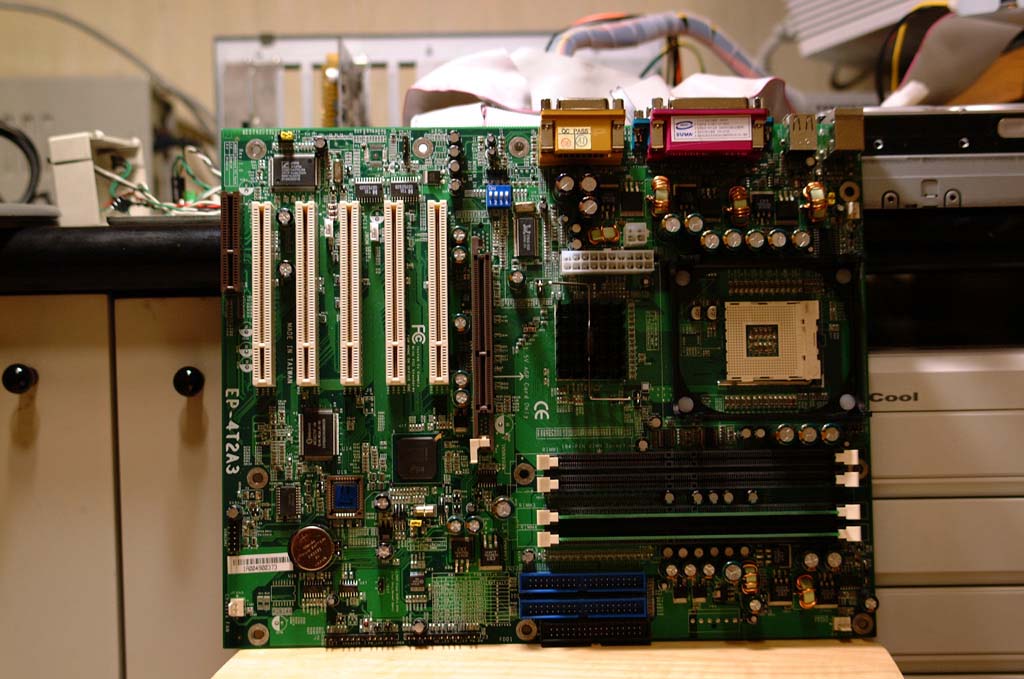

전반적인 레이아웃을 한번 찍어 보았다. |
4. MSI (유니텍) 850Pro5
|
 |
850Pro5역시 Cypress의 DRCG를 사용하고 있는데 모델명은 약간
다르다. W134MH를 사용하고 있고 데이터쉬트는 아직 공개되어있지 않으나 스펙은
이 곳 에서 보실 수 있다. PC800까지 지원하는 제품이다. |
|
 |
MCH에 얹혀진 팬의 모습이다. 사실 i82850MCH칩은 꽤 뜨거워지는
경향이 있어 팬을 달아주는 것도 좋은 생각이다. |
|
 |
I/O콘트롤러칩이다. 역시나 W83627을 쓰고 있다. |
|
 |
AGP슬롯 아래 감춰진 메인클럭제너레이터의 모습이다. Cypress가 만든
제품이며 보다 자세한 스펙은
이 곳 에서 보실 수 있다. |
|
 |
소켓 주변의 모습이다. 소켓 바로 옆에 위치한 보조 전원이 상당히
거슬린다. |
|
 |
CMI8738 사운드 코덱인데, 이번에는 6채널을 지원하는 제품이다. |
|
 |
팬은 어디서 만든 제품인지 궁금하여 떼어보았다. 보시다시피 Adda에서
만든 제품을 사용하고 있다. |
|
|
|
|
|
|
