mP4GL도
사실 오버클럭기능이라면 오버클럭기능이라고도 할 수 있는 FSB변경기능만이
존재하고 있었는데 mP4G-2의 경우 일반 ATX메인보드에서나 볼 수
있는 오버클럭의 여러 기능을 제공하여 i845GV칩셋 제품을 선택하는데
플러스 요소를 제공하고 있다.
그럼
어떤 어떤 기능을 제공하고 있는지 알아보자..

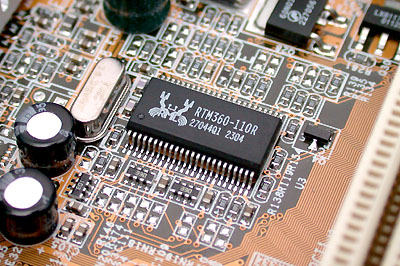

위의
이미지는 mP4G-2에 사용된 클럭 제너레이터로 Realtek의 RTM360-110R
ClockIC를 사용하고 있는데 이미 ATX타입의 일반 메인보드들이 이
클럭IC를 사용하여 AGP/PCI클럭고정 기능과 여러 오버클럭에 유용한
기능을 제공하고 있음을 mP4G-2도 오버클럭에 관한한 일반 ATX규격제품들에도
뒤쳐지지 않는 기능을 제공할 것을 예상할 수 있을 것이다.
그럼
실제 오버클럭설정을 할 수 있는 바이오스에서 제공되고 있는 오버클럭
옵션들을 알아보자..

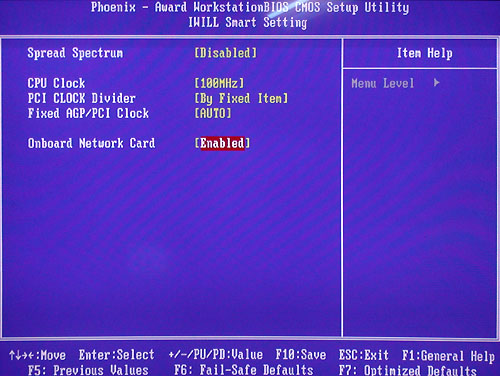

위의
이미지가 바이오스의 IWiLL Smart Setting메뉴의 전체화면으로 중앙에
3개의 오버클럭에 관한 메뉴들이 존재하고 있는 것을 쉽게 알 수
있을 것이다.(각 메뉴의 설명은 아래 이미지와 함께..^^)

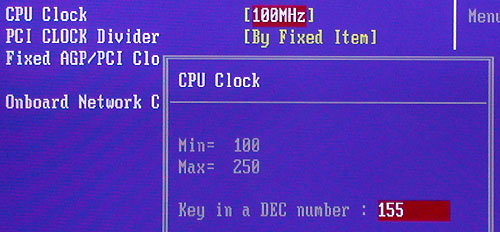

IWiLL
SmartSetting에서 제공하고 있는 CPU Clock메뉴의 화면으로 이 메뉴는
FSB를 자유롭게 1Mhz단위로 변경할 수 있도록 해주고 있으며 메뉴상
최대 250Mhz까지 설정이 가능하다고 한다..

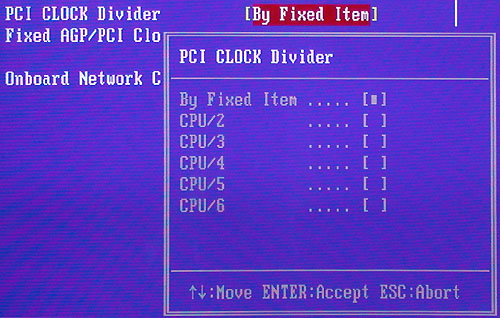

다음
메뉴는 PCI Clock Divider라는 메뉴의 화면으로 PCI 및 AGP의 클럭을
설정해주는 메뉴인데 AGP 및 PCI클럭이 FSB의 클럭을 나누는 개념으로
클럭이 적용되기에 해당 설정 FSB에서 얼마나 나누어진 클럭으로
PCI 및 AGP의 클럭을 설정하는지 조작하는 메뉴이다.
물론
지금까지는 대부분 이 부분의 설정이 메인보드 자체에 설정되어있는
부분만 사용할 수 있기에 일반 사용자들이 변경할 수 없었으나 Divider를
마음데로 변경할 수 있기에 FSB상승으로 인해 PCI 및 AGP클럭도
무리하게 상승하여 오버클럭에 실패하는 경우를 어느정도 해결해줄
수 있다.

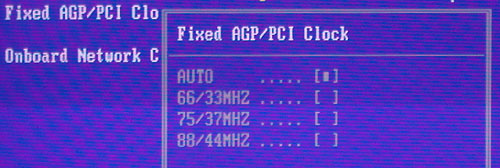

다음은
오버클럭에 관한 마지막 메뉴인데 위의 Divider메뉴와 비슷하지만
다른개념의 메뉴를 제공하고 있으며 이 메뉴는 FSB에서 나누어서
PCI 및 AGP클럭을 설정하는 것이 아니라 FSB가 변경되더라고 상관없이
PCI 및 AGP에 원하는 클럭을 설정할 수 있도록 해준다. 따라서
Divider가 나누는 개념에 의해 실제 정규클럭보다 조금씩 높거나
낮은 클럭을 설정해야했지만 어느 FSB클럭에서도 AGP / PCI클럭을
고정시켜놓기 때문에 Divider보다 좀더 좋은 기능이라고 할 수 있다.
여기까지
mP4G-2가 지원하는 오버클럭 기능을 알아봤는데 이제 실제 설정에
의한 클럭변화가 어떻게 되는지 PCI클럭을 체크해보면서 알아보자..
[FSB
100Mhz, AGP/PCI 66/33Mhz클럭고정]

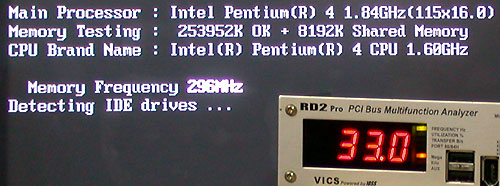

[FSB
115Mhz, AGP/PCI 66/33Mhz클럭고정]
[FSB
133Mhz, AGP/PCI 66/33Mhz클럭고정]

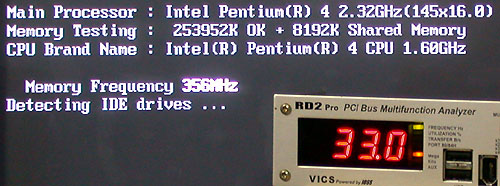

[FSB
145Mhz, AGP/PCI 66/33Mhz클럭고정]
위의
4개의 이미지는 모두 클럭 고정기능을 적용하여 FSB만 변경한 것으로
CPU가 지원하는 클럭까지는 모두 지원할 수 있도록 PCI에 언제나
정규클럭이 설정됨을 알 수 있다.(PCI클럭 체크는 이미지에서 볼
수 있듯이 RD2 Pro PC Geiger를 이용하여 체크하였다)
여기까지
오버클럭 기능에 대해서 알아봤는데 뒷부분에서 이야기 하겠지만
CPU의 오버클럭말고도 한가지더 중요한 기능도 포함하고 있다. 물론
이것도 오버클럭의 한부분이다..^^
|
