여기에서는 CPU 쿨러의 쿨링 성능과 함께 가장 중요한 부분 중 하나인 설치로
인한 간섭과 같은 호환성 부분을 살펴보고자 한다.
히트파이프와 방열 핀으로 구성된 메인보드를 통한 호환성 점검

[ASUS
P5B Deluxe WiFi-AP Edition (Intel 965P Express)]
[GIGABYTE GA-965P-DQ6 (Intel P965 Express)]
쿨러 설치로 인한 호환성 테스트를 위해 히트파이프 솔루션을 이용하여 전원부와
노스브릿지인 Intel P965 Express 칩셋을 쿨링해주고 있는 두 가지 제품을 선정하였다. 두 제품 모두 전원부와
노스브릿지를 경유하는 히트파이프와 방열 핀들로 구성되어 있기 때문에 부피가 큰 쿨러의 경우 간섭이 발생할 수도 있는
구조이다.

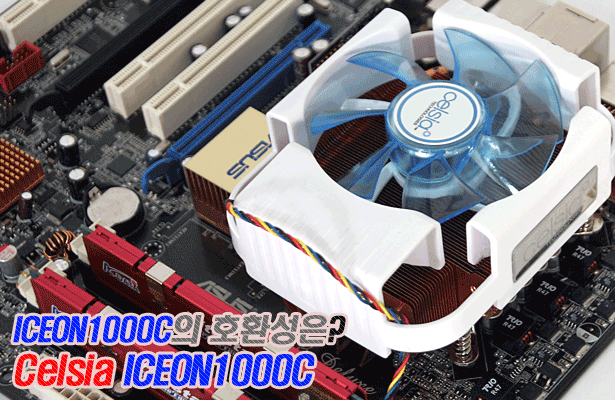

ASUS P5B Deluxe WiFi-AP Edition은 CPU 소켓과
메모리 슬롯 간의 간격이 넓은 편이어 메모리 슬롯에 4개의 메모리를 장착하고도 사용이 가능하다. 그러나, GIGABYTE
GA-965P-DQ6은 CPU 소켓과의 간격이 앞서의 제품보다 가깝기 때문에 Celsia ICEON1000C를 장착하면 첫
번째 메모리 슬롯을 사용할 수 없는 문제가 발생한다. 나머지 3개의 메모리 슬롯을 사용하는 것은 크게 문제가 없다. (쿨링
성능 테스트에 사용한 GIGABYTE GA-965P-DS4도 DQ6과 마찬가지로 첫 번째 메모리 슬롯을 사용할 수 없다.)
그리고 Celsia ICEON1000C는 가로의 길이가 NanoSpreader를 장착하여 길기 때문에 노스브릿지에 비교적 높은
방열판이 위치하면 수직 장착은 어렵다. 위와 같이 CPU 주변에 히트파이프 솔루션이나 노스브릿지에 일정 수준의 높이를 가진
방열판을 사용한 제품들은 주변부가 상대적으로
좁아지기 때문에 이를 고려하여 CPU 쿨러를 선택해야 한다.
이 외에도 장착 방식을 설치가 쉽도록 교체할 필요가 있다. 사실 Celsia
ICEON1000C에 사용되는 방식은 이미 많은 쿨러들이 사용하였던 방식인데 CPU와 밀착 부분에서 충분한 장력을 얻을 수
있는 장점도 가지지만, 중간에 위치한 스프링으로 인해 힘이 드는 편이고 샘플 제품 중 하나는 다른 하나보다 장착 시
어려움이 있었다. ZALMAN CNPS8000 같은 경우는 별도의 가이드를 제공하는 방식으로 4방향 볼트 고정을 통해 볼트
중간에는 스프링이 없기 때문에 장력 부분은 약간 떨어질 수 있어도 설치는 훨씬 편리하다. Celsia의 첫 출시 제품인
만큼 추후 제품들에서는 현재의 방식보다 편리한 클립 방식이나 정품 쿨러의 핀 방식의 고정도 고려한 제품을 출시하였으면
한다.
제조사에 따른 호환성 부분
Celsia에서는 2006년 11월 14일자로 가격 비교사이트의 394종의
메인보드에 대한 호환성 리스트를 제공하였으며, 장착이 불가능한 부분과 4PIN을 사용하지 못하는 제품을 포함하고 있다.
|
제조사 |
모 델 명 |
장착 시 문제 |
가격 |
|
ASUS |
P5P800-MX 아이보라 |
4pin 삽입 시 간섭 , 3pin 소켓 적용시 장착 가능 |
42,000 |
|
P5AD2-E STCOM |
4pin 삽입 시 간섭 , 3pin 소켓 적용시 장착 가능 |
79,000 |
|
P5GDC Pro STCOM |
4pin 삽입 시 간섭 , 3pin 소켓 적용시 장착 가능 |
84,000 |
|
P5AD2 Deluxe STCOM |
4pin 삽입 시 간섭 , 3pin 소켓 적용시 장착 가능 |
157,000 |
|
P5P800-VM 아이보라 |
4pin 삽입 시 간섭 |
62,000 |
|
P5AD2-E 아이보라 |
4pin 삽입 시 간섭 , 3pin 소켓 적용시 장착 가능 |
80,000 |
|
P5GDC Pro 아이보라 |
4pin 삽입 시 간섭 , 3pin 소켓 적용시 장착 가능 |
84,000 |
|
P5GDC-V Deluxe 아이보라 |
4pin 삽입 시 간섭 , 3pin 소켓 적용시 장착 가능 |
126,000 |
|
P5V800-MX 아이보라 |
Cap' 및 Connector 간섭 확인 필요함. |
53,000 |
|
P5PE-VM 아이보라 |
4pin 삽입 시 간섭 |
56,000 |
|
P5N32-SLI SE Deluxe 아이보라 |
히트파이프에 걸림 |
255,000 |
|
P5P800S 아이보라 |
Spreader 긴쪽 / Cap' 및 Connector 간섭. |
68,000 |
|
P5N32-SLI PREMIUM WiFi-AP Edition STCOM |
히트파이프에 걸림 |
297,000 |
|
제조사 |
모 델 명 |
장착 시 문제 |
가격 |
|
GIGABYTE |
GIGABYTE GA-8VM800M-775 |
Spreader 긴쪽 / Cap' 2개 간섭, 애매함 |
47,000 |
|
제조사 |
모 델 명 |
장착 시 문제 |
가격 |
|
MSI |
P965 Neo-F MS프로바이더 |
4pin 삽입 시 간섭 , 3pin 소켓 적용시 장착 가능 |
114,000 |
|
P965 Neo-F Cool MS프로바이더 |
4pin 삽입 시 간섭 , 3pin 소켓 적용시 장착 가능 |
150,000 |
|
915PM-ILR 유니텍 |
4pin 삽입 시 간섭 , 3pin 소켓 적용시 장착 가능 |
89,000 |
|
G965M-FIR MS프로바이더 |
4pin 삽입 시 간섭 , 3pin 소켓 적용시 장착 가능 |
133,000 |
|
P4M890M MS프로바이더 |
메모리 한 개 간섭(메모리 슬롯 2개만 있음) |
62,000 |
|
제조사 |
모 델 명 |
장착 시 문제 |
가격 |
|
ASRock |
775XFire-eSATA2 에즈윈 |
4pin 삽입 시 간섭 |
66,000 |
|
775XFire-eSATA2+ 에즈윈 |
4pin 삽입 시 간섭 |
66,000 |
|
ConRoeXFire-eSATA2 유니텍MBA |
4pin 삽입 시 간섭 |
90,000 |
|
ConRoeXFire-eSATA2 디앤디컴 |
4pin 삽입 시 간섭 |
90,000 |
|
775XFire-eSATA2+ 유니텍MBA |
4pin 삽입 시 간섭 |
67,000 |
|
775XFire-eSATA2 유니텍MBA |
4pin 삽입 시 간섭 |
67,000 |
|
775i48 에즈윈 |
메모리 걸림 |
46,000 |
|
제조사 |
모 델 명 |
장착 시 문제 |
가격 |
|
INTEL |
D945GCZL |
걸림 |
125,000 |
|
DG965RY |
소켓 걸림 |
- |
|
DG965SS |
소켓 걸림 |
- |
|
DP965LT |
소켓 걸림 |
- |
|
DQ965GF |
소켓 걸림 |
- |
|
제조사 |
모 델 명 |
장착 시 문제 |
가격 |
|
기타 |
미디테크 PARTINITY CONROE 570SLI MAGIC |
메모리쪽에 걸림 |
- |
|
미디테크 PARTINITY CONROE 945P MAGIC |
메모리쪽에 걸림 |
- |
|
미디테크 PARTINITY CONROE 945PL MAGIC |
메모리쪽에 걸림 |
- |
|
유니텍 i815PE-M7 |
4pin 삽입 시 간섭 , 3pin 소켓 적용시 장착 가능 |
- |
|
유니텍 VPM800 PRO RED |
메모리 걸림 |
- |
|
유니텍 VPM800 M7 RED |
메모리 걸림 |
- |
Celsia ICEON1000C의 크기가 좌우로 길기 때문에 일부
메인보드에서는 메모리와 간섭이 있을 수 있고 메모리 슬롯 4개를 제공하는 경우 하나를 사용하지 못하는 경우도 있다.
Celsia ICEON1000C를 구입하려는 사용자들은 Celsia에서
제공되는 호환성 목록을 참조하면 되며, 이 부분은
Core 2 Duo (콘로) 지원 메인보드 34종 벤치마크 1부를
진행하는 도중 몇 몇의 히트파이프 사용한 고급형 제품들과 일부 메인보드에 장착하면서 발견된 부분으로 테스트에 사용된 제품이
이런 호환성 부분을 일부분 개선한 제품이다. 호환성 부분에서 문제가 있을 경우 CPU 쿨러들의 경우 치명적인데 Celsia에서
보여준 빠른 대처는 좋은 점수를 줄 수 있다. 차후 제품에서는 호환성에서도 크게 문제없고 보다 높은 성능의 제품을
기대해본다. |
