2. 강화된 전원부를 갖춘 비레퍼런스 설계

외형상 레퍼런스 제품과의 가장 큰 차이점이라고 한다면 바로 GPU, 메모리, 그리고 전원부의 쿨링을 위해 잘만 VF1000 쿨러를 장착했다는 점을 들 수 있다. 쿨러로 인해 2개의 슬롯을 차지하게 됨으로써 단일 슬롯 디자인의 이점을 사라졌지만 순수 구리 재질의 방열핀과 히트파이프, 그리고 80mm 쿨링팬이 조합된 VF1000 쿨링 솔루션덕분에 발열 문제를 확실하게 해결해주고 있다.

또한 레퍼런스 제품에 비해 PCB 길이가 약 1.5cm 정도 짧아져 외부 간섭현상이 상당히 줄어들었는데, 이는 기술력을 바탕으로한 비 레퍼런스 설계이기 때문에 가능한 조치이다.

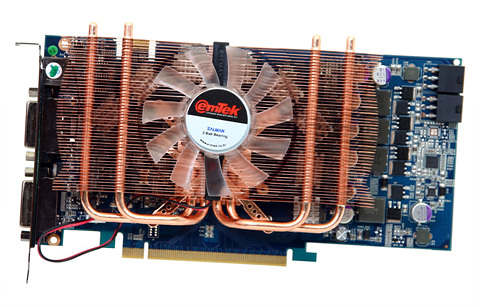

그래픽카드 전체의 쿨링은 잘만사의 VF1000 쿨러의 OEM 버전이 담당하고 있다. 현재 시장에는 GeForce 8800GT 제품의 경우 레퍼런스 쿨러가 아닌 별도의 쿨러가 장착된 모델이 존재하긴 하지만 대부분 잘만 VF900 쿨러가 사용되고 있으며 현재까지 VF1000 쿨러가 장착된 모델은 이 제품이 최초라고 할 수 있다. (물론 이엠텍에도 VF900이 장착된 모델도 출시중이긴 하다.)

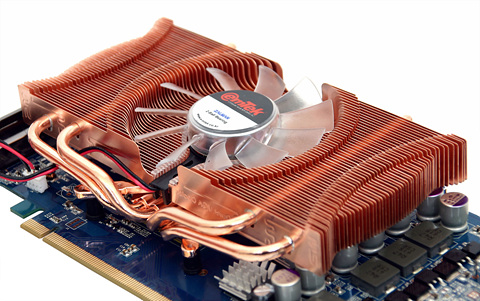

VF1000 쿨러는 GeForce 8800 시리즈에 보다 최적화되어 출시된 제품으로 높은 발열을 해결하기 위해 100% 구리재질로 된 히트싱크 내부에 80mm 대형 쿨링팬 장착, 4개의 히트싱크 채용으로 빠른 열전달, 방열핀의 두께를 얇게(0.3mm) 만드는 냉각 효율의 극대화 및 발열 면적을 최대화함으로써 뛰어난 쿨링 성능을 제공하는 것이 특징이다.

다만 OEM 버전인 관계로 고휘도 LED가 내장된 냉각팬이 아닌 일반적인 투명팬이 사용되었으며, 팬 RPM을 조절할 수 있는 팬 메이트2가 제공되지 않는다. 또한 쿨링팬이 카드로부터 2핀 전원 커넥터를 통해 연결되기 때문에 쿨링팬의 RPM 모니터링이나 조정등은 불가능하다.

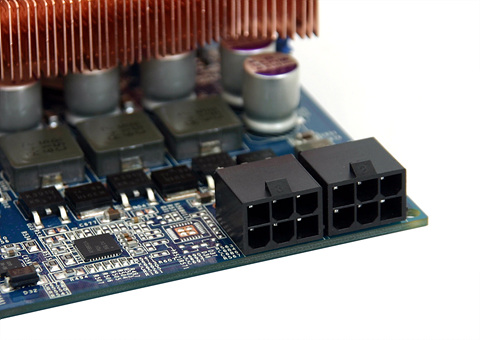

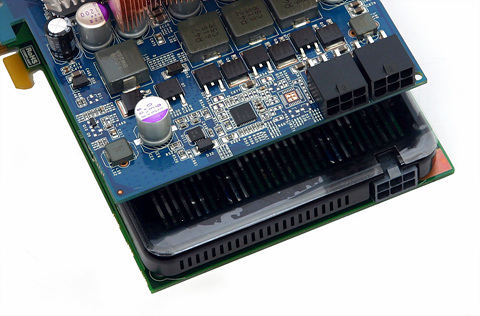

레퍼런스 제품과의 차이점은 쿨링 부분 이외에 보조 전원 커넥터에서도 발견할 수 있다. 레퍼런스 제품의 경우 1개의 6핀 보조 전원 커넥터를 갖추고 있는 것에 비해 이 제품에는 GeForce 8800GTX 시리즈처럼 2개의 6핀 보조 전원커넥터가 제공된다. GeForce 8800GT의 TDP는 110W로 GeForce 8800GTS의 147W보다도 30% 이상 전력 소비가 줄어 들었음을 감인할 때 이러한 조치는 쉽게 이해가 가질 않는다.

이엠텍측에 의하면 이렇게 2개의 보조전원부를 갖추고 있는 이유는 바로 저가형 파워서플라이중 일부가 제대로 +12v 출력을 제공해주지 못하기 때문이라고 언급하고 있다. 즉, 제대로된 규격을 갖추지 못한 저가 파워서플라이에서 그래픽카드에 +12v 전원을 보다 안정적으로 공급하기 위한 조치라고 할 수 있는데, 다만 현재로써는 이에 대한 명확한 기준이 없는 상황이다.

실제로 사무실에 있는 400W급 파워 5종 (3만원~10만원대)을 임의로 선택해 실험을 해본 결과 1개의 6핀 보조 전원커넥터만을 연결하더라도 정상 동작이 가능하였다. 결국 그래픽카드와 파워서플라이의 조합에 따라 추가 6핀 보조 전원 커넥터의 사용 여부가 결정되는데, 이는 어디까지나 유저가 사용하면서 상황에 맞게 사용하는수밖에 없다. (물론 처음부터 6핀 보조 전원커넥터 2개에 모두 연결을 하고 사용을 해도 아무런 문제가 없다.)

다만 이러한 보조 전원 커넥터의 차이가 차후 출시될 오버 버전을 위한 대비인지는 확인할 수 없지만 그렇다고 하더라도 이미 오버클럭이 되어 출시되는 레퍼런스 제품의 경우에도 1개의 보조전원 커넥터만을 갖추고 있다는 점은 단지 전원부 강화를 위한 조치라고만 볼 수는 없을 것이다.

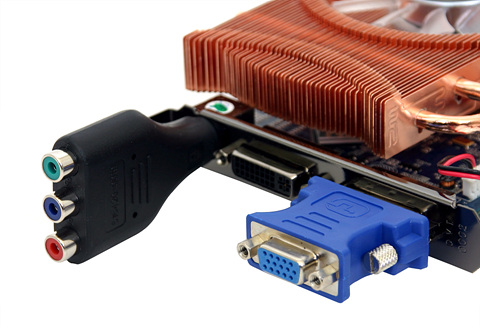

출력 단자의 경우 기존 제품들과 동일하게 2개의 DVI-I 포트와 1개의 TV-OUT 포트로 구성되어 있다. TV-OUT 포트는 컴포넌트/S-Video/컴포지트 출력이 모두 가능하며 PCB 기판에는 HDCP 키롬인 AT88SC칩이 장착되어 있어 블루레이 및 HD DVD등의 차세대 영상 재생시에도 손실없는 고화질을 지원한다.

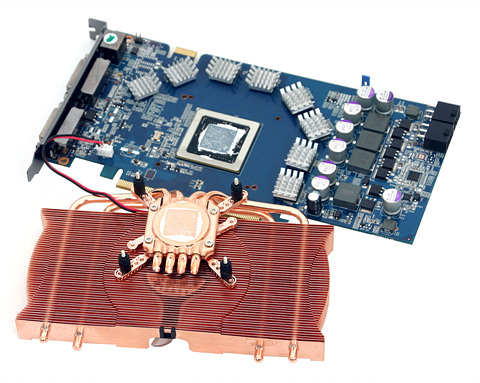

PCB 모습을 살펴보면 전원부가 레퍼런스 제품과 가장 큰 차이를 보이고 있는 것을 확인할 수 있다. 또한 VF1000 쿨러를 장착하기 위해 별도의 홀이 마련되어 있으며 GPU 주위의 4개의 나사를 조임으로써 모든 설치가 가능하기 때문에 설치 및 분리도 손쉬운 편이다.

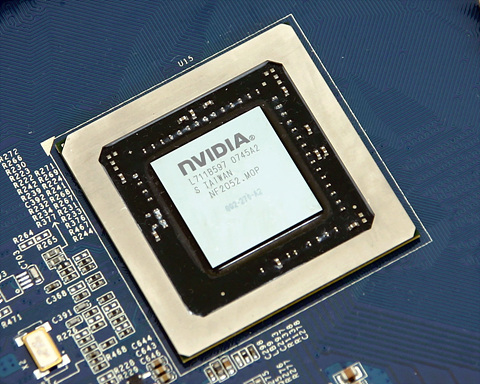

G92 GPU는 기존 G80 GPU에 사용된 6억8천만개의 트랜지스터보다 많은 7억5천4백만개의 트린지스터가 집적되어 있으면 서도 다이크기는 오히려 줄어들었는데, 이는 기존 90nm 공정에서 65nm 공정으로 제조 공정의 미세화가 이루어졌기 때문에 이러한 구현이 가능하다.

SM 4.0, DirectX10 하드웨어 지원, 통합 쉐이더 아키텍쳐 지원등 기존 G80코어의 기술이 그대로 적용되고 있으며 양뱡향 16GB/s 대역폭을 갖춘 PCI-Express 2.0 x16 인터페이스, 112개의 스트림 프로세서, BSP 엔진/VP2/AES 128 등이 모두 포함된 2세대 PureVideo HD 지원등의 특징을 갖추고 있다.

참고로 코어 동작 클럭은 600MHz, 쉐이더 동작 클럭은 1500MHz으로 레퍼런스 GeForce 8800GT와 동일한 클럭을 갖추고 있다.

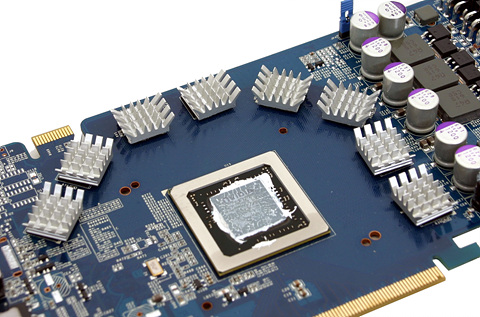

메모리칩 위에는 히트싱크가 부착되어 있어 발열을 해결해주고 있으며 메모리 구성은 총 8개의 메모리 칩이 장착되어 256bit의 메모리 인터페이스를 제공한다. 또한 그룹당 16Mx32의 두 개의 메모리 칩이 사용되어 64MB 8개로 구성되어 512MB의 용량을 갖추게 된다.

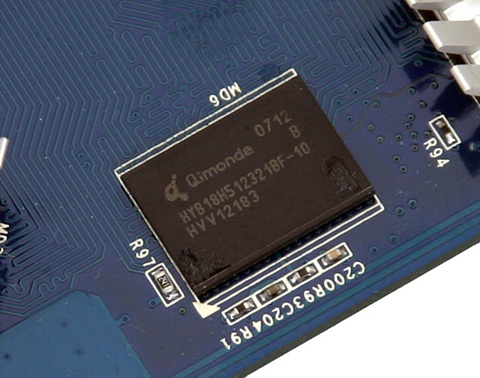

장착된 메모리는 Qimonda사의 HYB18H512321BF-10 16MX32bit GDDR3 SDRAM으로 1.0ns의 속도를 갖추고 있다. 메모리 스펙상 1000(2000)MHz로 동작할 수 있지만 이 제품은 레퍼런스 모델과 동일한 900(1800)MHz로 동작하도록 설정되어 있다. 이러한 메모리의 여유폭은 오버클럭을 염두한 사용자들에게는 좋은 소식이 될 수 있을 것이다.

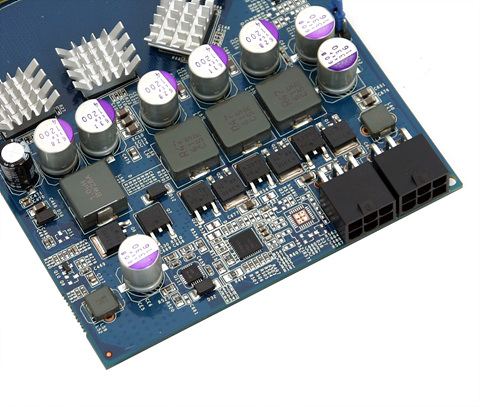

전원부 구성은 레퍼런스 제품과 가장 큰 차이를 보이는 부분이다. 우선 레퍼런스 제품의 경우 디지털 전원부를 채용하였으며 2Phase와 1Phase로 구성되어 있는 것에 비해 이 제품의 경우 디지털 전원부는 아니지만 주전원이 3Phase, 메모리가 1Phase로 좀더 강력한 전원부를 구성하고 있으며 사용된 부품들도 SANYO 솔리드 캐피서트 및 폐쇠형 쵸크 코일등 고급 제품들로 높은 신뢰성과 안정성을 갖추고 있다.

전원부는 Richtek사의 RT8802A 디지털 멀티 페이즈 컨트롤러를 메인 컨트롤러로 사용되고 있는데, 5Phase의 구성이 가능한 VRM 10.x 규격을 지원하고 있다.
