< 전체적인 BIOS
모습 > |

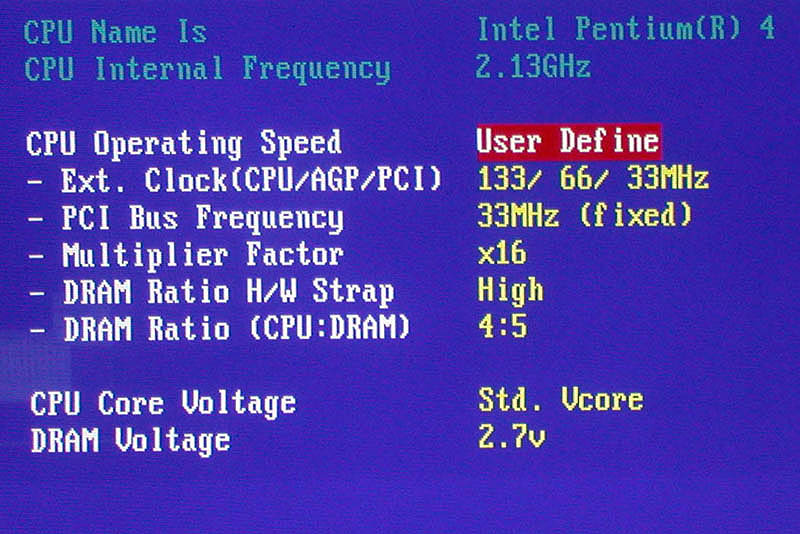

< SoftMenu
lll > |
BIOS로는 PhoenixBios가 사용되었으며 왼쪽 사진은 BIOS 설정시 첫 화면으로 일반적인 구성을
보여준다. 오른쪽 사진은 CPU, RAM 의 주요설정을 조절할 수 있는 SoftMenu lll 를 선택한 화면으로 오버클럭시 중대한
영향을 끼치는 부분이다.
CPU 설정 부분
|
 |
 |
|

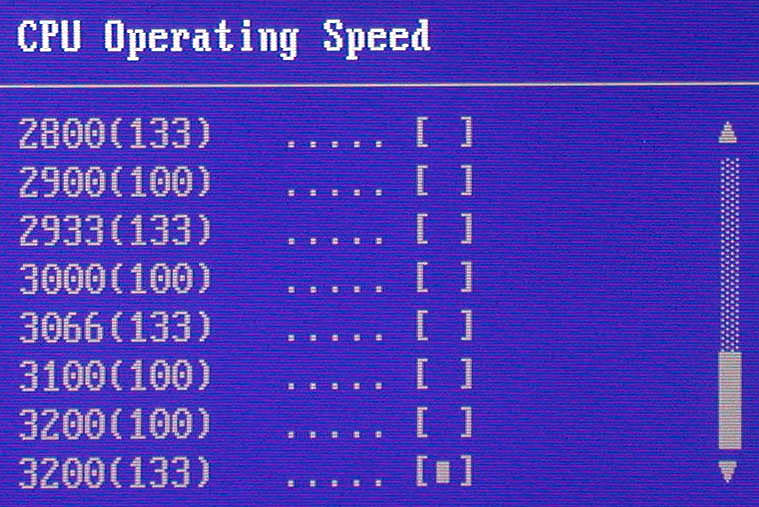

< 800MHz(?)에서 3.2GHz까지 지원한다 > |
|
 |
 |
|
< FSB 수동 설정
> |
< CPU 전압 조절
기능 > |
이 부분은 CPU 설정에 관한 부분으로 자신이 사용하고 있는 CPU를 골라주기만 하면 된다. 설정화면에서
800MHz(?)에서 3.2GHz까지 선택할 수 있으며 오버클럭시에는 User Define 모드를 선택해주면 된다.
아래쪽 사진은 User Define모드를 선택할 경우 CPU 클럭을 설정하게 되는 모습이다. CPU클럭은
100~250MHz까지 1MHz 단위로 입력할 수 있다. 그리고 CPU 전압 조절 기능도 존재하는데, +5%/+10%/+15% 이
세가지만 선택이 가능하다. 세세한 전압 조절은 가능하지 않아 오버클럭시 약간 불리하게 작용한다.
메모리 설정 부분
|
 |
 |
|
< CPU 종류 설정
> |
< 메모리 전압 조절
> |
|
 |
 |
|
< 메모리 클럭 설정 > |

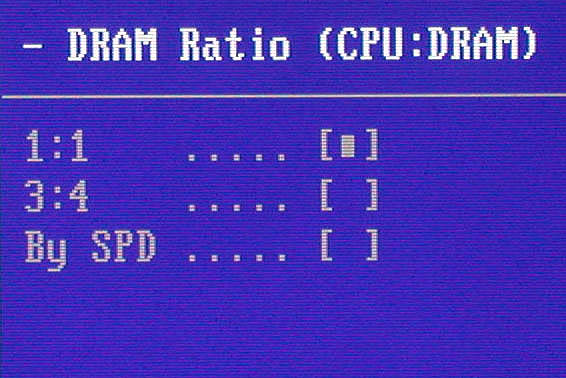

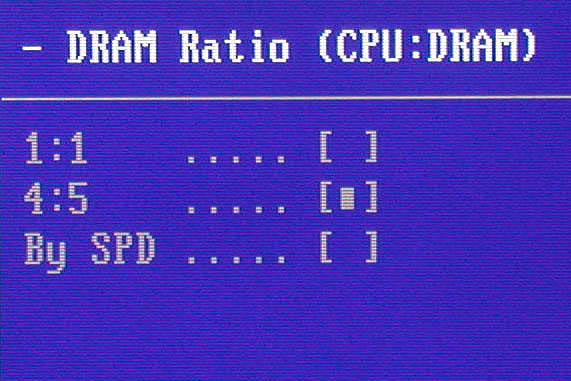

DRAM Ratio H/W Strap에서는 CPU 종류를 설정하게 되어있는데 Low는 FSB400
CPU, High는 FSB533 CPU, By CPU는 자동 설정을 의미한다. Low로 설정시에는 CPU와 DRAM의 클럭 비율을
1:1과 4:5로 설정할 수 있으며, High로 설정시에는 비율을 1:1과 3:4로 설정할 수 있다.
메모리 전압은 2.5V / 2.6V / 2.7V 로 설정가능하며 AGP 전압은 조절 불가능하다.
|
 |
 |
|
< 메모리 세부 설정 > |
위의 설정은 Advanced Chipset Features에 존재하는 메뉴로 메모리의 CAS
Latency Time 등 메모리에 관한 세부 설정을 조절할 수 있다. DRAM Timing Selectable는 자동 설정 모드인 By
SPD 와 수동 설정 모드인 Manual 두 가지로 설정 가능하며 Turbo나 Ultra 같은 설정 사항은 존재하지 않는다. CAS
Latency Time은 오른쪽 사진에서 볼 수 있듯이 1.5 / 2 / 2.5 세가지를 지원한다.
그 밖의 설정 사항
|
 |
 |
|

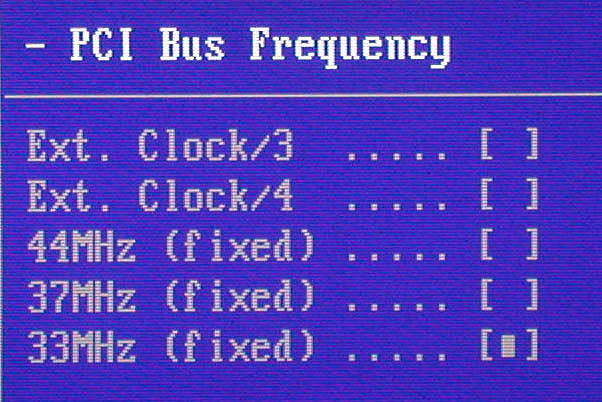

< AGP/PCI 클럭 고정 기능 > |
< APIC 지원 > |
|
 |
 |
|
< 내장 이더넷 활성화
여부 > |
< 내장 사운드 활성화
여부 > |
레이아웃 부분에서 살펴보았듯이 클럭제네레이터로 Realtek사의 RTM360-110R가 사용되어 AGP/PCI
클럭 고정 기능이 지원된다. AGP/PCI 클럭을 고정할 수 있을 경우 FSB를 AGP/PCI 클럭에 관계없이 조절할 수 있으므로
오버클럭시 상당한 도움이 된다.
APIC를 지원하여 IRQ 충돌 문제를 해결할 수 있으며 내장된 이더넷 기능과 사운드 기능의 활성여부를
설정할 수 있다. APIC는 Advanced BIOS Features에서 내장 기능 활성 여부는 Integrated
Peripherals에서 설정할 수 있다.
|
