FSB 1333MHz지원의 Intel P35칩셋, P965를 대신할까?

1. 처음	2. 인텔P35 칩셋을 사용한 풀스펙, MSI P35 Platinum
3. 오버클럭 설정을 모아놓은 Cell Menu	4. 기본 및 FSB 1333MHz 일때의 시스템 정보
5. 기본 및 FSB 1333MHz 설정일때의 성능	6. MSI P35 PLATINUM의 강력한 오버클럭 성능
7. Intel P35, 아직까지는 시기상조

4. 기본 및 FSB 1333MHz 일때의 시스템 정보

　

　

테스트에 사용된 시스템은 다음과 같다.

항목

테스트 시스템

CPU
Intel Core2 Extreme QX6700 (2.66GHz)

메인보드
MSI P35 PLATINUM (P35+ICH9R)

ABIT AB9 Pro (P965+ICH8)

메모리
Kingston KHX9200D2K2 x 2EA
(듀얼 채널 메모리 구성)

VGA

NVIDIA GeForce 8800 Ultra

HDD

Seagate Barracuta 7200.9 (160GB, SATA II)

운영체제

Microsoft WIndows XP SP2

드라이버

NVIDIA ForceWare v158.19

테스트에 사용된 시스템은 최고급 사양으로 CPU는 인텔의 최상위 쿼드 코어 프로세서인 Core2 Extreme QX6700 프로세서를 사용하였으며 메모리는 DDR2-1150 1GB 모듈 2개를 듀얼 채널로 사용하였다. 메모리를 일반적인 DDR2 800을 사용하지 않은 이유는 FSB를 1333MHz로 설정할 경우 메모리는 DDR2-1000으로 동작하기 때문에 이를 지원하기 위해 DDR2-1150 (PC2-9200) 메모리가 사용되었다.

비교 제품으로는 Intel P965 칩셋을 사용한 ABIT AB9 Pro 메인보드가 사용되었는데, 이는 P35칩셋이 P965칩셋을 대체하기 위해 선보인 만큼 두 칩셋간의 간접적인 성능 비교를 하였다.

CPU 정보 확인

CPU-Z 최신 버전을 이용해서 프로세 및 메인보드, 그리고 메모리의 정보를 확인해 본 결과 모두 정상적으로 인식하고 있음을 확인할 수 있다. 메모리의 경우 FSB와 2:3 비율로 동작함으로 FSB 266.9MHz 일 경우 메모리의 동작 클럭은 400MHz이 되어 DDR2-800 으로 정상 동작함을 확인할 수 있다.

메모리 타이밍은 AUTO로 설정할 경우 5-5-5-16의 타이밍을 갖추며 이는 ABIT AB9 Pro에서도 동일하다.

참고로 ABIT AB9 Pro에서도 QX6700 프로세서를 정상적으로 인식하고 있다. 다만 하단의 클럭 부분을 살펴보면 버스 스피드가 266MHz보다 높은 272MHz로 설정되어 있고 이에 따라 프로세서의 동작 클럭도 2720MHz로 되어 있어 P35 PLATINUM보다 51MHz 설정되어 있는데, 이는 성능 테스트에서 영향을 줄 만한 수치이다.

FSB 1333MHz + DDR2 1066 설정??

인텔의 FSB 1333MHz 프로세서의 출시는 Q3로 예정되어 있기 때문에 Intel P35 칩셋의 특징중에 하나인 FSB 1333MHz는 현재로썬 당분간 사용이 불가능하다. 또한 DDR2 1066지원의 경우에도 현재까지 JEDEC의 인증을 받지 않은 상황이며 일부 메모리 제조사들은 DDR2 800 (PC2-6400)보다 높은 동작 클럭을 갖춘 제품들을 선보이고 있지만 아직 호환성 문제나 느린 레이턴시등의 문제가 발생하기도 한다.

그렇기에 오버클럭을 통해 FSB 1333MHz 프로세서 및 DDR2 1066 환경을 구성해 보도록 하자. 우선 QX6700 프로세서의 경우 266MHz x 10 = 2.66GHz 으로 동작하는데 여기서 CPU FSB를 333MHz로 설정하고 배수를 8으로 낮추면 333MHz x 8 = 2.66MHz 이 되어 동일한 동작클럭을 갖춘 FSB 1333MHz 프로세서로 변화하게 된다.

그리고 CPU FSB와 메모리 클럭의 비율이 2:3으로 동작하기 때문에 CPU FSB가 333MHz로 변경되면 메모리 클럭은 499.5MHz가 되어 DDR2 1000으로 동작하게 된다.

즉 CPU FSB를 266→333MHz로 변경시키면 시스템 버스가 1066MHz에서 1333MHz로 변경되며 메모리 클럭도 DDR2 800→DDR2 1000으로 변경되어 Q3에 출시될 FSB 1333MHz 프로세서를 사용할 때와 비슷한 환경이 구축된다.

CMOS 설정항목을 통해 CPU FSB를 333, CPU Ratio를 8으로 설정했을 경우 동작 클럭은 2667MHz가 되며 메모리는 DDR2 999MHz로 자동으로 설정된다. 다만 이렇게 설정을 했을 경우 부팅도중에 다운이 되어 CPU 및 메모리 전압을 높혀 안정적인 상태로 만든후 테스트를 진행하였다.

위의 과정을 거친 후의 부팅화면을 살펴보면 CPU는 정상적으로 333x8=2666MHz의 클럭을 갖추고 메모리또한 DDR2 999로 동작함을 확인할 수 있다. (DDR2 1066으로 설정하려 했지만 CMOS내에서 FSB와 메모리의 비율을 통해서만 설정이 가능하기에 할 수 없이 2:3 비율을 적용하였다.)

FSB 1333MHz 설정후 CPU 정보 확인

CPU 정보를 살펴보면 버스 스피드가 334MHz, 배율이 8x로 변경된 것을 확인할 수 있으며 동작클럭은 2671MHz로 원래 QX6700 프로세서와 동일한 클럭을 갖추고 있다. 메모리의 경우에도 5-5-5-16 타이밍과 501MHz 클럭을 통해 DDR2-1000으로 동작하는등 앞서 CMOS를 통한 설정이 그대로 적용되고 있는 것을 확인할 수 있다.

이렇게 FSB 1333MHz 프로세서를 사용함으로써 얻을 수 있는 이점은 대역폭을 기존 8.5GB/s에서 10.7GB/s로 높힐 수 있는 점인데, 실제 Everest 프로그램을 통해서도 그 결과를 살펴볼 수 가 있다.

▲ 266MHz x 4 = 1066MHz FSB로 설정한 경우

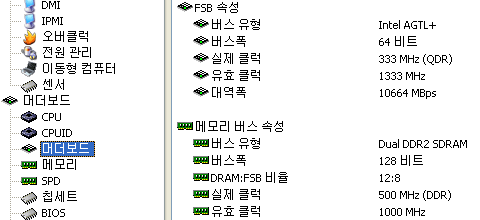

▲ 333MHz x 4 = 1333Hz FSB로 설정한 경우

이밖에 메모리 대역폭의 경우에도 기존 DDR2 800의 경우 12.8GB/s였지만 DDR2 1000의 경우 16.0GB/s로 향상되었으며 이러한 대역폭의 상승은 많은양의 데이터를 처리할 때 성능 향상의 요인이 되기도 있다.

　

　　
