 SATA3와 USB 3.0, 멀티 GPU 지원하는 클락데일용 보드

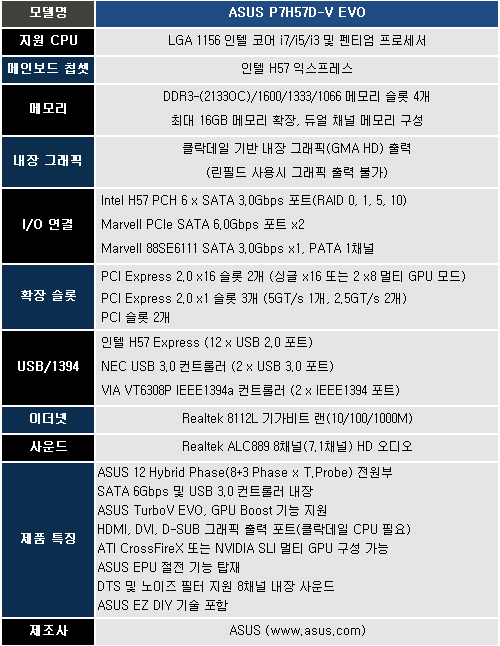

ASUS(아수스)에서 그래픽 코어를 내장한 새로운 인텔 클락데일 프로세서를 지원하는 H57 메인보드 P7H57D-V EVO를 출시했다. LGA1156 방식 인텔 코어 i7/i5/i3 및 펜티엄 프로세서를 장착할 수 있는 이 제품은 새로 등장한 클락데일 프로세서 안에 내장된 GMA HD 그래픽 코어를 사용하는 그래픽 출력 포트를 갖췄으며, 일반 H57 메인보드와 달리 2 x8 PCIe 방식의 멀티 GPU 지원과 SATA 6Gb/s, USB 3.0 지원 등 다양한 부가기능을 제공하는 풀스펙 메인보드다.
ASUS P7H57D-V EVO는 ASUS의 H57/H55 메인보드 라인업에서 최상위 모델에 속하는 제품으로 MicroATX가 아닌 일반 ATX 규격을 사용해 내장 그래픽 출력 외에 멀티 GPU 시스템으로도 사용할 수 있도록 만들었다. 전원부와 메인보드 칩셋 모두 히트싱크만 장착된 무소음 쿨링을 지원하며, 확장 헤더들은 모두 메인보드 하단에 집중 배치해 케이블 관리가 편하게 배려했다.

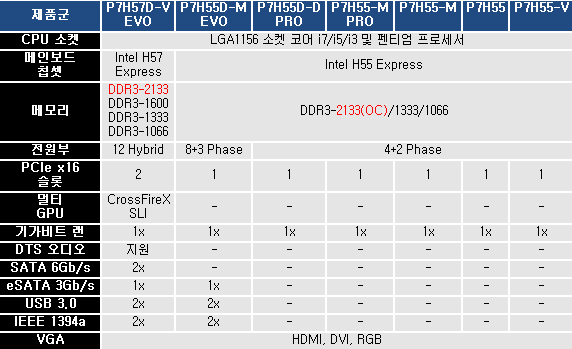

ASUS P7H57D-V EVO의 특징을 간단히 비교해보면 인텔 H57 칩셋을 사용했으며, 하위 모델에는 없는 멀티 GPU 지원 및 SATA 6Gb/s 포트 제공, DDR3-1600 메모리 지원 등이 포함되어 있다. 기본 기능 뿐만 아니라 칩셋 스펙에서도 H57과 H55는 IntelRapid Storage 기술 지원 유무, USB 2.0 포트 숫자 등에서 차이가 있다.

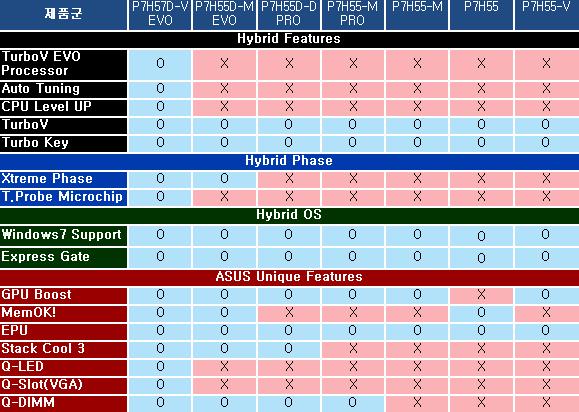

ASUS 메인보드 기능 차이를 살펴보면 하위 모델들은 제품에 따라 일부 기능이 빠지기도 하지만, P7H57D-V EVO는 위에서 표시한 모든 기능을 다 갖추고 있다.
새로운 인텔 H57/H55 메인보드의 특징이라면 그래픽 코어를 내장한 클락데일 프로세서에서 P55에는 없는 FDI(Flexible Display Interface)를 추가해 백패널에 있는 출력 포트로 내장 그래픽 출력이 가능하게 지원한다는 점이다. 같은 LGA1156 프로세서라도 CPU에 그래픽 코어가 없는 린필드 기반 프로세서는 H57/H55에 장착해도 내장 그래픽 기능은 쓸 수 없다.
백패널 구성은 PS/2 포트와 총 6개의 USB 2.0 포트, SPDIF 광 출력 단자, HDMI 포트, D-SUB 포트, DVI-D 포트, IEEE1394a 포트, eSATA 3.0Gb/s 포트, 기가비트 랜 포트, 아날로그 8채널 HD 오디오 입출력 단자 등이 포함된다.
P7H57D-V EVO는 4개의 DDR3 메모리 슬롯을 통해 듀얼 채널 DDR3-1600/1333/1066 메모리를 지원하며, 오버클럭으로 DDR3-2133 동작도 가능하다. 슬롯당 4GB씩 최대 16GB까지 메모리 확장이 가능하다.
전원부 구성은 물리적으로는 8 페이즈(Phase) VRM 전원부 디자인에 메모리 컨트롤러를 위한 3 페이즈 엑스트라 전원부를 합친 8+3 페이즈 구성을 하고 있지만, ASUS에서는 전원부 온도를 측정해 실시간으로 부하를 조절할 수 있는 T.Probe 마이크로칩을 탑재해 전원부 최적화가 가능하기 때문에 '8+3 페이즈 x T.Probe' 공식을 사용해 '12 하이브리드 전원부(12 Hybrid Phase)'라고 명명하고 있다.
확장 슬롯은 PCI Express 2.0 x16 슬롯 2개와 PCI Express 2.0 x1 슬롯 3개(파란색은 5GT/s, 하얀색은 2.5GT/s), 그리고 32bit PCI 슬롯 2개로 구성된다. 인텔 H57/H55 칩셋은 P55와 달리 PCI Express 인터페이스를 2 x8 Lanes로 나눠 멀티 GPU를 사용하지 못함에도 불구하고, ASUS는 P5H57D-V EVO에서 2 x8 구성으로 ATI CrossFireX와 엔비디아 SLI를 모두 지원하며 양사의 듀얼 GPU 그래픽 카드를 멀티 GPU로 묶을 경우 쿼드 GPU 동작도 가능하게 만들었다. (단, ASUS 매뉴얼에는 SLI 모드는 린필드 프로세서를 사용했을 때만 가능하다고 나온다)
인텔 H57 Express 칩셋에서 제공하는 6개의 SATA 3.0Gb/s 포트는 측면 방향으로 향하게 배치해 길이가 긴 외부 그래픽 카드를 설치했을 때도 SATA 포트를 연결하는데 문제가 없도록 했다. SATA 포트 옆에 Marvell 88SE6111 칩셋을 달아 IDE 채널 1개와 eSATA 3.0Gb/s 포트를 추가로 제공한다.
P7H57D-V EVO는 보드나라에서 리뷰했던 P55 메인보드 P7P55D-E Premium과 마찬가지로 SATA 6.0Gb/s(SATA3)와 USB 3.0을 지원하기 위해 별도의 추가 컨트롤러를 사용했다. SATA 6.0Gb/s 컨트롤러인 Marvell 88SE9123에 충분한 대역폭을 제공하기 위해 H57 칩셋과 88SE9123 사이에 브릿지 역할을 하는 PLX PEX8613 컨트롤러를 달았다.
사운드 칩셋으로는 Realtek ALC889 8채널(7.1채널) HD 오디오 코덱을 달았으며, 이더넷 기능은 Realtek RTL8111L 기가비트 랜 PHY를 사용해 10/100/1000M 연결을 지원한다. 또한 VIA VT6308P IEEE 1394a 컨트롤러를 달아 2개의 IEEE 1394a 포트를 쓸 수 있다.
인텔 메인보드 칩셋이 아직까지 USB 2.0만 지원하고 있기 때문에 P7H57D-V EVO에는 NEC D720200F1 컨트롤러를 달아 USB 2.0 전송 속도의 최대 10배인 4.8Gb/s 속도를 제공하는 USB 3.0 포트 2개를 추가했다.
그 외에 핵심 부품의 전력 사용량을 컨트롤하는 절전 기능 지원 EPU 칩셋, 4가지 오버클럭 기술을 통합 제어하는 TurboV 칩셋, 그리고 디스플레이 포트 규격을 사용하는 내장 그래픽 출력을 DVI와 HDMI 1.3 포트로 바꾸기 위한 레벨 시프터로 ASMedia ASM1442, Permicom PI3VDP411LS 칩셋을 달았다.
ASUS P7H57D-V EVO의 구성물로는 사용자 매뉴얼과 빠른 시작 가이드, 드라이버/유틸리티 DVD, SATA 데이터 케이블 4개, IDE 케이블 1개, CrossFire 연결 케이블, 백패널, Q-커넥터 등이 제공된다.
|
