2. A180 TDH Cinema의 기본 구성
| 원래 NVIDIA
CINEMA계열은 NVIDIA의 정책으로 추진된 레퍼런스모델이 엄연히 존재하는 제품이지만, 리드텍의 A180 TDH Cinema는
레퍼런스제품이 아닌, 독자적으로 설계된 제품이다.
Winfast A180 TDH Cinema는 외관적으로 NV18
그래픽코어를 탑재한 그래픽카드에 TV튜너가 함께 장착되어있는 형태로 구성되었다. NV18 코어이므로, 그래픽카드의 성능에 대해서는
별로 논할 여지는 없을 듯 하고, 오늘은 Cinema기능을 위주로만 언급하고자 한다.
NV18 그래픽코어와 SAMSUNG 3.6ns BGA Type
Memory. 코어에는 온도센서가 부착되어 있어 WinFox를 설치하게 되면 Hardware Monitoring이 가능하다.
Phillips MK3 튜너 내장
국내 출시되는 제품은 당연히 NTSC계열로, 샘플 제품에는 PHILIPS
MK3 TV튜너가 채용되어 있다. 그러나 실제로는 MK3만 채용되지는 않으며, 여러개의 튜너가 채용될 것으로 알려졌다. SONY나
기타 제품이 채용된 제품도 섞여있을 것이라고 밝혔다.
뒷면에 부착되어있는 Philips SAA7173HL 컨트롤러는 NTSC
Encoder 칩셋으로, TV튜너를 컨트롤한다. A180 Cinema는 VIVO와 TV 시청을 동시에 지원하는데, Video In 및
TV튜너는 Philips SAA7273HL에서 컨트롤하고, Video Out는 NV18이 컨트롤하는 구조로 되어있다.
백패널 구성
TV 수신카드와 그래픽카드가 통합된 형태를 띄기 때문에, 백패널이
타제품에 비해 복잡한 것을 알 수 있다. 백패널에는 TV / FM수신 안테나 커넥터가 위치하고 있으며, 아날로그단자에는 리모트
컨트롤러 수신부 장착포트가 위치하고 있다. 그 옆에는 VIVO 케이블을 장착할 수 있는 커넥터가 존재하며, D-SUB를 제공하지 않고
DVI포트를 기본 포트로 제공한다. DSUB를 사용하기 위해서는 제공되는 젠더를 장착하여야 한다.

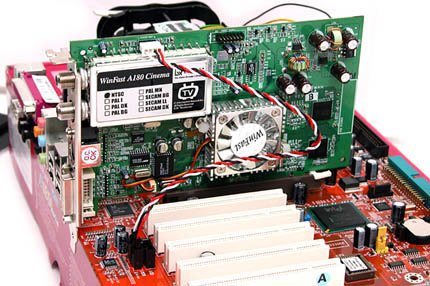

장착된 모습. TV튜너 위의 4핀 커넥터는 Audio Out커넥터로,
백패널에서 Audio Out포트를 제공하지 않기 때문에 위와같이 사운드카드 혹은 메인보드에 내장된 포트를 이용하여 소리를 출력한다.
경우에따라서 출력 핀이 맞지않는 메인보드나 사운드카드를 소유하고 있을경우나 포트가 없는경우는 사용할 수 없다는 치명적인 단점이 있으니
사용시 주의를 요하는 바이다.
구성물
기타 내용물은 풍성한 편이다. 설치가이드, PVR용 매뉴얼, 그래픽카드
매뉴얼이 별도로 3권이 있으며, 번들 제품으로는 게임 번들 CD2장, 편집 소프트웨어인 VIDEO STUDIO 1장, COOL 3D
1장, 드라이버 시디가 한장 제공된다.
|
|
