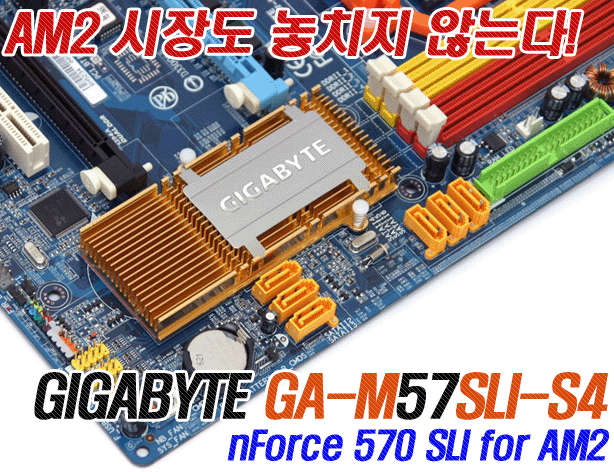

보급형 SLI라는 사명을 가진 nForce 570 SLI 칩셋을 사용한 GA-M57SLI-S4 메인보드는 히트파이프 쿨러를 사용하는 고급형 메인보드와 달리 단순히 히트싱크만 사용한 쿨러를 장착하고 있지만 무소음 쿨링을 실현하기 위해 일반 메인보드 칩셋 쿨러보다 훨씬 넓은 사이즈의 히트싱크를 달아놓았다.
주요 부품을 장착하는 슬롯이나 포트는 특유의 컬러풀한 구성으로 쉽게 알아볼 수 있도록 하였으며, 2개의 PCI Express 16X 슬롯도 메인이 되는 첫 번째 슬롯은 다른 색깔로 만들었다. 최근 메인보드 PCB 디자인의 특징이라고 할 수 있는 각종 케이블 연결을 전부 메인보드 외곽으로 돌려놓아 연결 케이블이 보드 가운데로 들어가는 일은 거의 없다.
소켓 AM2는 CPU 쿨러 장착 가이드 모양이 기존의 소켓 939용과 다른 형태를 하고 있다. 하지만 양쪽 가운데로 클립을 고정하는 쿨러 장착 방식은 동일하다. 메모리 슬롯은 듀얼 채널 메모리 구성을 쉽게 할 수 있도록 2개씩 컬러를 다르게 해놓았다. 같은 색상의 슬롯에 2개의 메모리를 꽂으면 듀얼 채널 메모리가 구성된다.
DDR2-800/667/533/400 메모리를 공식 지원하며 GIGABYTE의 제품 정보에는 슬롯당 4GB씩 최대 16GB까지 메모리 확장이 가능하다고 언급하고 있다. (단, 32bit 윈도우즈에서는 4GB 이상의 물리적인 메모리를 사용할 수 없으므로 64bit 윈도우즈가 필요하다고 설명하고 있다)
전원부는 3-Phase로 구성되어 있으며 1-Phase당 4개의 Mosfet이 붙어있다. 오버스러운 8-Phase 전원부도 존재하는 인텔 메인보드(그 보드도 GIGABYTE 제품이다)와는 달리 대부분의 AMD 메인보드들은 3~4-Phase 전원부 구성을 하고 있다. 하지만 국내에 출시된 4종의 nForce 570 SLI 메인보드 가운데 GIGABYTE 제품만 전원부 히트싱크가 없다는 것은 분명한 단점이라고 할 수 있다.
확장 슬롯 구성은 PCI Express 16X 슬롯 2개와 PCI Express 1X 슬롯 3개, 그리고 2개의 PCI 슬롯으로 구성되어 있다. 아직까지 PCI Express 1~4X 슬롯을 지원하는 확장 카드들이 별로 출시되지 않기 때문에 필자의 생각으로는 맨 위쪽의 PCI Express 1X 슬롯을 없애고 나머지 슬롯을 조금씩 위로 올린 다음 하단의 FDD 커넥터 위치를 바꾸고 PCI 슬롯을 1~2개 정도 더 넣어주었으면 좋았을 것이다.
그래픽 카드를 장착할 수 있는 PCI Express 16X 슬롯은 형태는 둘다 16X 모양을 하고 있지만 실제로는 두 번째 PCI Express 16X 슬롯은 8X로 동작하며, SLI 구성시는 첫 번째 PCI Express 16X 슬롯의 Lane 구성이 8X로 낮아져 8X + 8X SLI가 된다. 그래픽 카드를 고정할 수 있는 고정 클립은 옆으로 당기는 방식이라 레버를 누르는 방식에 비해 사용이 편리하다.
nForce 570 SLI는 칩셋 자체에서 6개의 SATA II 포트를 제공하기 때문에 별도의 외부 컨트롤러를 사용하지 않고도 6개의 SATA II 포트를 사용할 수 있다. 그러나 2개가 늘어난 SATA II 포트 대신 IDE 채널이 1개로 줄어 ODD나 IDE 지원 하드 디스크는 최대 2개까지만 장착할 수 있다. Front Pannel 연결 헤더 옆으로는 3개의 노란색 USB 확장 헤더가 나란히 배치되어 백패널 외에 6개의 USB 2.0 포트를 추가로 확장할 수 있다.
CPU 쿨러 전원 커넥터 옆으로는 12V 전원 입력 단자가 배치되어 있는데, SLI 구성을 위해 2개의 PCI Express 16X 지원 그래픽 카드를 장착하는 경우 이 단자를 통해 추가 전원을 공급해주게 된다. SLI 구성을 하지 않는 사람이라면 연결하지 않아도 상관없다.
백패널 구성은 좌측부터 키보드/마우스 연결을 위한 PS/2 포트와 패러렐 포트, SPDIF 광/코엑시얼 출력 단자, 시리얼 포트, IEEE 1394a 포트, USB 2.0 포트 2개, 기가비트 랜 포트, 8채널 아날로그 사운드 입/출력 단자로 구성되어 있다.
GA-M57SLI-S4의 패키지 구성으로는 메인보드 외에 영문 사용자 매뉴얼과 한국어도 지원하는 다국어 빠른 설치 가이드, 드라이버 및 프로그램 CD, GIGABYTE 로고 스티커, SATA II 데이터 케이블 4개와 FDD/IDE 케이블 각 1개, SLI 커넥터와 SLI 커넥터 고정 브라켓, 그리고 백패널이 제공된다.
|
